DPK4
ISTISBL1DPK4 0.0 071010
FireClass
SONDA DA CONDOTTA CON BASE 5B
DUCT PROBE WITH 5B BASE
SONDA DA CONDOTTA CON BASE ISOLATORE 5BI
DUCT PROBE WITH 5BI ISOLATOR BASE
DPK4I
ITALIANO
CARATTERISTICHE TECNICHE
Velocità dell'aria ammissibile: 1 - 20 m/s
Temperatura ambiente:
Umidità (mass.):
da -20° a +70 oC
95% u.r.
Materiale: plastica ABS
Colore: Grigio (RAL 7001)
Grado IP: IP 54
Dimensioni (L x H x P): 180 x 235 x 183 mm
Peso (con la base) 865g
INFORMAZIONI PER L'INSTALLAZIONE
La sonda da condotta DPK4 è stata progettata per rilevare il fumo nei condotti di
ventilazione ed è composta da un rilevatore di fumo e da un sistema adattatore
in cui sia i tubi della sonda che la custodia sono appositamente progettati per ot-
timizzare il flusso d'aria attraverso il rilevatore di fumo. Il sistema rileva il fumo
nell'aria in entrata, in uscita e nei condotti di circolazione dell'aria di ventilazione
e condizionamento. La sonda da condotta è particolarmente indicata per l'instal-
lazione nei condotti dell'aria con un flusso d'aria da 1 m/s a 20 m/s.
INSERIMENTO DEL RILEVATORE
– Per aprire la custodia sganciare la parte superiore, girare in senso
antiorario di 30°.
– Inserire il rilevatore.
– Chiudere la custodia.
INSTALLAZIONE DELLA SONDA DA CONDOTTA
Stabilire la posizione corretta per l'installazione
La sonda da condotta deve essere installata con la freccia della direzione
del flusso d'aria (vedere la forma della base della sonda da condotta o la
parte superiore del contenitore) nella stessa direzione del flusso d'aria della
condotta. La posizione della sonda da condotta è ininfluente e può essere
installata su qualsiasi lato della condotta. Si raccomanda di installare la son-
da da condotta a uguale distanza da dispositivi di riscaldamento, raffredda-
mento, deumidificatori, come i controllori di flusso.
Una distanza pari a 3 volte il diametro della condotta dovrebbe essere la-
sciata prima di una serranda, filtro o cambio di direzione della condotta e 5
volte il diametro dopo questi dispositivi.
Le modalità di installazione dipendono dal tipo di condotto e dal suo diame-
tro (vedere la figura 5).
DIAMETRO DELLA CONDOTTA
ESEMPIO DI INSTALLAZIONE PRESSO FONTI DI INTERFERENZA
Fonti di interferenza:
Øventola
Øserranda
Øsilenziatore
Øbatteria
Øunità di trattamento aria
Øcurva della condotta
Ødiramazione della condotta
Ørestringimento o allargamento della condotta

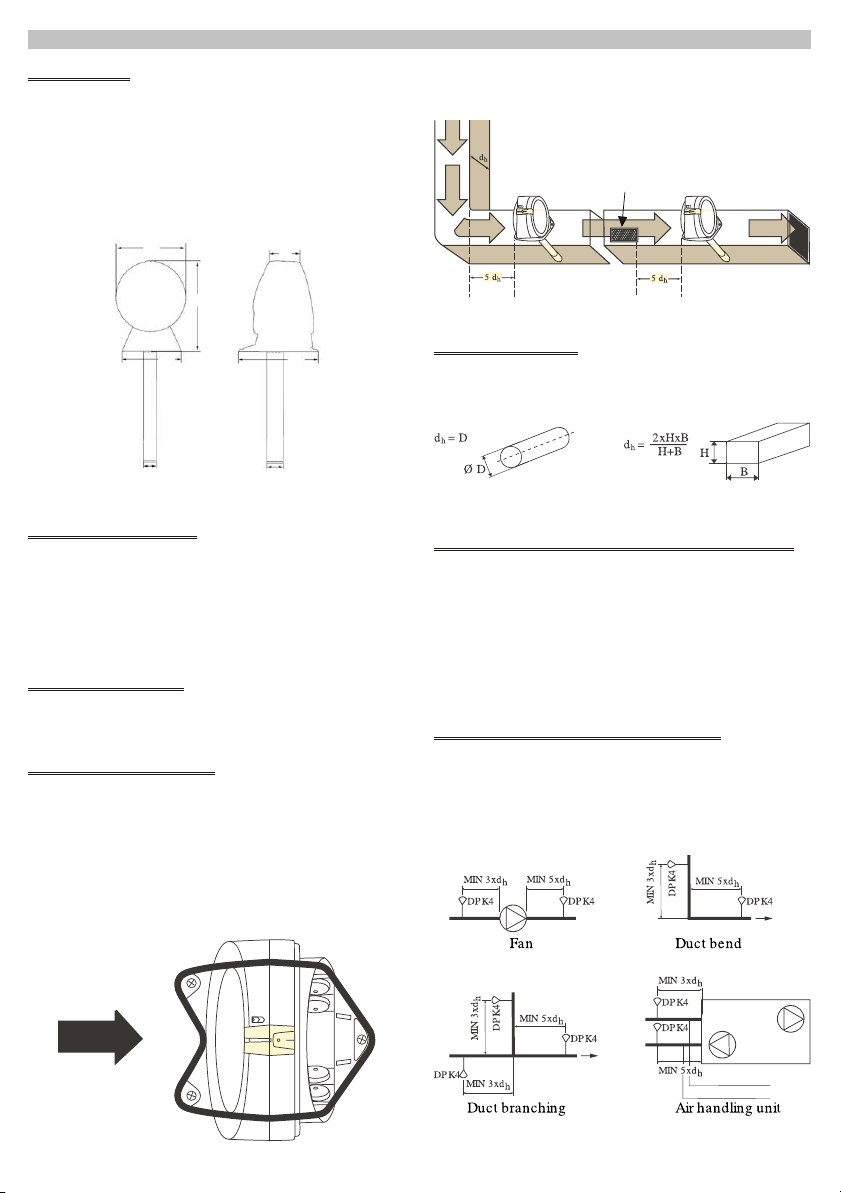

FIG. 1Dimensioni
FIG. 2Direzione del flusso d'aria
Presa d’aria
Esempio di
installazione
dopo l’ingresso
dell’aria
Esempio di
installazione
dopo il cambio
di direzione
del condotto
FIG. 3Installazione nella direzione del flusso d'aria
Condotta circolare Condotta rettangolare
FIG. 4Diametro della condotta
