Fiesta EZT40050-BC311 Manual de usuario
1
EZT40050-BC311
2
Install Wheels
Instalará las ruedas
Wheel
Rueda
Axle
árbol
Place Axle Through Wheel Center. Push Axle into Clip
Until it Snaps in Place.
Acomoda el árbol a través de centro de la rueda. Empuje el
árbol en el clip hasta que se encaja a presión en lugar.
Leg Extensions
Extensiones de la pierna
WHEELS AND LEG EXTENSIONS
RUEDAS Y EXTENSIONES DE LA PIERNA
Install Leg Extensions.
Position LEFT LEG ASSEMBLY as Shown and Insert Leg Extensions.
Turn Assembly Over and Tap Leg Extensions Against a Hard Surface
(If Necessary) Until Fully Seated.
Instalar las extensiones de la pierna. Acomoda el ensamblaje izquierdo de la
pierna según lo mostrado e inserte las extensiones de la pierna. Dé vuelta al
ensamblaje las extensiones excesivas y de la etiqueta de la pierna contra una
superficie dura (en caso de necesidad) hasta que está asentado completamente.
Right Hand Leg Assembly
Asamblea De la Pierna De
la Mano De Rigth
Left Hand Leg Assembly
Asamblea De la Pierna De
la Mano izquierda
Hubcap
3
Cross Member
miembro cruzado
Channel Clamp
abrazadera del canal
Carriage Bolt
El Cerrojode coche
Cup Washer
arandela de la taza
Wing Nut
La Nuez del ala
Left End
Bottom Support
ayuda del fondo
del extremo izquierdo
1/4" - 20 X 2-1/2" Carriage Bolt
1/4” - 20 X 2-1/2” El Cerrojo del coche
Cup Washer
arandela de la taza
1/4" Wing Nut
La Nuez del ala
Channel Clamp Installed
Abrazadera Del Canal Instalada
Install Cross Member as Shown.
Instalar a miembro cruzado según lo mostrado.
Wing Nut
La Nuez del ala
Right End (Tank)
tanque del extremo
(derecho)
CHASSIS ASSEMBLY
ASAMBLEA DE CHASIS
4
1/4-20 J BOLT
1/4-20 Wing Nut
1/4 PERNO De J
1/4-20 la muez del ala

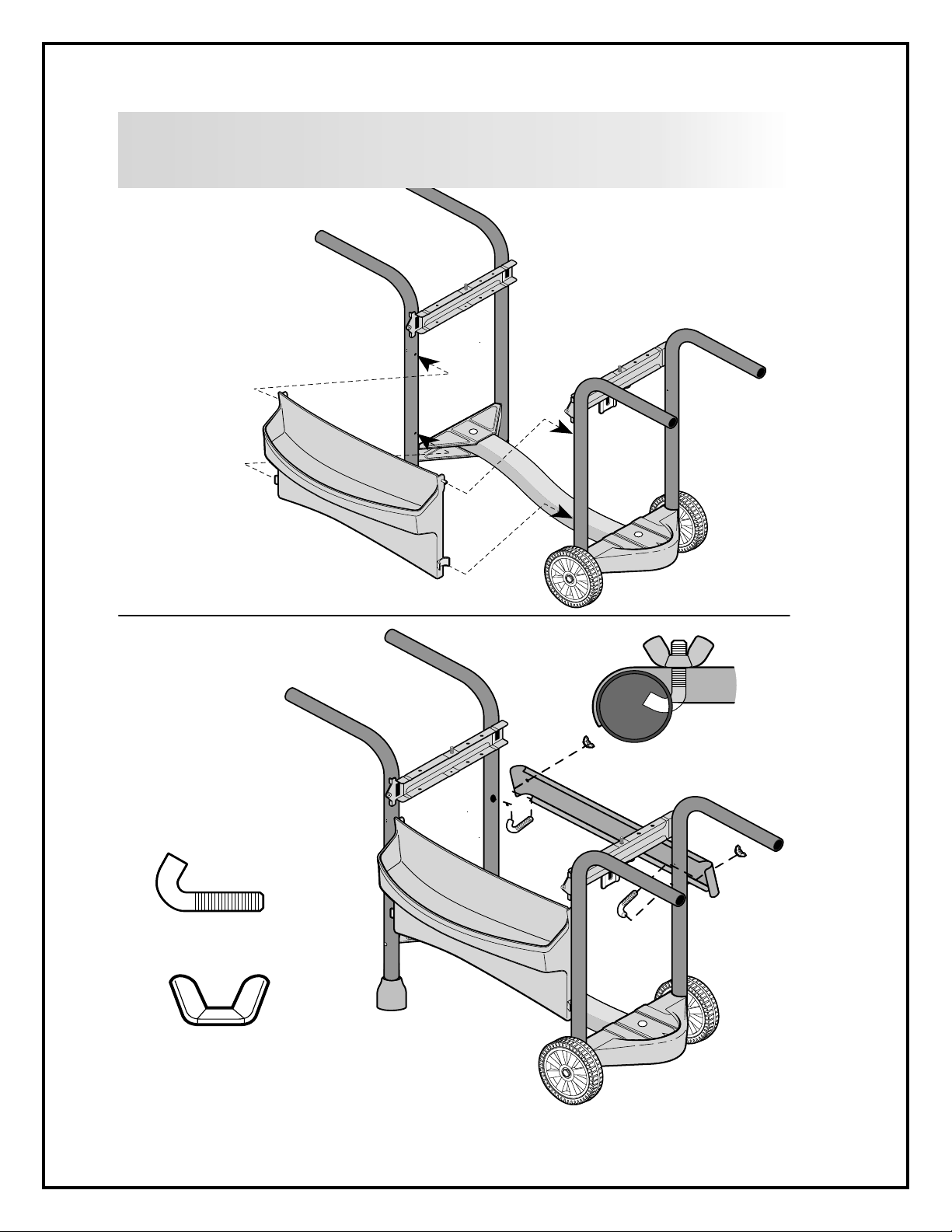

Install Front Panel.
Instalar el Panel Delantero
Install Back Support
Instale detrás la ayuda
FRONT PANEL AND BACK SUPPORT
PANEL DELANTERO Y AYUDA TRASERA
Locate hardware in back
support bag pack.
Localice el hardware en paquete
trasero del bolso de la ayuda.
5
CONSOLE AND BASE
CONSOLA Y BASE
Install Base Casting and Grease Cup Clip
Instalar el bastidor bajo y engrase el clip de la taza
Soup Can not Supplied with Grill.
La sopa no puede provisto de la parrilla.
Attach Screw as Shown.
Tornillo según lo mostrado.
Install Console
as Shown.
Instalar consola
según lo mostrado.
Installation of Console to Leg Assembly.
Instalación de la consola al ensamblaje de la pierna.
Console Mounting Screw
Tornillo De Montaje
De la Consola
6
"H" Burner
Hornilla De "H"
BURNER AND IGNITER
HORNILLA Y ENCENDEDOR
Install H Burner as Shown.
Instalar hornilla de la H según
lo mostrado.
Note: Be Sure Valves Fit into Burner Tubes During Console Installation.
Nota: Este seguro que las válvulas encaje bien durante la instalación de
la consola.
Hook Electrode wire to igniter.
Hook ground wire to igniter.
Enganche el alambre del electrodo al encendedor.
Alambre de tierra
gancho al encendedor.
AAA
Install Battery and Ignitor
Button as shown.
Instale la batería y el botón de
Ignitor según lo demostrado.
Igniter may not be exactly as shown.
Encendedor puede no estar exactamente según lo demostrado.
NOTE: After wiring main burner bundle wires
together and wire tie around them.
Después alambres principales del paquete de la hornilla
del cableado junto y lazo del alambre alrededor de ellos.
Enlarged View of
Burner Installed.
Vista agrandada de
la hornilla instalada.
Locate battery in the electronic
ignitor bag pack.
Localice la batería en el
paquete electrónico del bolso
del ignitor.
Note: Feed the two ignition
wires from the burner
through the front hole of
the casting.
Nota: Alimente los dos
alambres de la ignición de la
hornilla a través del agujero
delantero del bastidor.
7
SHELF AND FLAME TRAP
TRAMPA DEL ESTANTE Y DE LLAMA
Install Side Shelf.
Instalar el desvío
lateral del estante.
Slide Shelf onto Legs.
Tabs on Underside of Shelf
will Snap into Notches as Shown.
Resbale el estante sobre las piernas.
Las tabulaciones en el superficie
inferior del estante se encajarán a
presión hacia muescas según lo
mostrado.
Note: Some parts may have sharp
edges or burrs. Handle with care.
Nota: Algunas piezas pueden tener
bordes o rebabas agudos.
Dirija con cuidado
Install Smart Bar as Shown.
Instala trampa de fuego como
mostrador.
8
SIDE BURNER ASSEMBLY
ASAMBLEA LATERAL DE LA HORNILLA
Slide Side Burner Base Assembly
Over Legs Until Front Trim Snaps
into Place. (Reference Side Shelf Installation.)
Las piernas excesivas de la hornilla de la diapositiva
del ensamblaje lateral de la base hasta ajuste delantero
se encajan a presión hacia lugar.
(Instalación lateral del estante de la
referencia.)
Install Side Burner Valve Bracket in
Opening and Rotate 90 Degrees
Counter-Clockwise to Snap into Place.
Instalar el corchete lateral de la válvula de
la hornilla en la apertura y rote 90 grados contrario en
sentido de las agujas del reloj al broche de presión en lugar.
Install Side Burner Base Assembly and Valve Attachment.
Instale la conexión lateral del ensamblaje y de la válvula de la hornilla.
Install Bolt and Wing Nut
Through Rear Burner Base
into Leg as Shown (Side
burner bag pack).
Instale la tuerca del perno y de
ala a través de base posterior de
la hornilla en la pierna según lo
demostrado (paquete lateral del
bolso de la hornilla).
9
SIDE BURNER AND LID ASSEMBLY
ASAMBLEA LATERAL DE LA HORNILLA Y DE LA TAPA
Install Side Burner.
Instalar la conexión lateral.
#10-24 Wing Nut
#10-24 tuerca de ala
Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo.
Instale la tapa, manija, cocinando rejilla, el estante que se calienta, el clip de la bisagra, y la
insignia.
Ignitor may not be exactly as shown.
Ignitor puede no estar exactamente según lo demostrado.
Hook Electrode wire to igniter.
Hook ground wire to igniter. (Rear Side
of Console)
Enganche el alambre del electrodo al encendedor.
Enganche el alambre de tierra al
encendedor. (lado trasero de la consola)
NOTE: After wiring side burner, bundle wires together
and wire tie through a hole in casting support to
ensure the tank can be installed and removed freely.
NOTA: Después de hornilla de la cara tela, el
paquete ata con alambre junto y el lazo del
alambre a través de un agujero en la ayuda del
bastidor para asegurar el tanque se puede instalar
y quitar libremente.
Use handle and logo bag packs.
Utilice la manija y los paquetes
del bolso de la insignia .
10
TANK INSTALLATION
INSTALACIÓN DEL TANQUE
Insert Tank Bracket into Slot, Rotate 90 Degrees.
Slide Down Over Tank Ring to Hold Tank in Place.
Inserte el soporte del tanque en ranura, rote 90 grados.
Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.
IMPORTANT: Ensure hose
assembly does not contact the casting,
or any other parts which will get hot.
IMPORTANTE: asegure el
ensamblaje de manguera no entra en
contacto con el bastidor, o ningunas
otras piezas que consigan calientes. Regulator Connection Facing Front.
Frente De los Revestimientos De la
Conexión Del Regulador
WARNING: Before proceeding with the following
steps, ensure you have read L.P. Gas Cylinder Hose
and Regulator sections of the USE AND CARE
MANUAL. The L.P. cylinder, if supplied with your
grill, has been shipped empty for safety reasons.
The cylinder must be purged of air and filled prior
to use. Follow all directions under L.P. Gas
Cylinder Filling section of the USE AND CARE
MANUAL.
Note to customer:
Wire tie attachment: Please ensure that no uninsulated
ignition wire connectors are near a metal surface.
Nota al cliente:
Accesorio del lazo del alambre: Asegúrese por favor de que no hay
conectadores sin aislar del alambre de la ignición cerca de una superficie
del metal.
