Fiesta EZT40050-B416 Manual de usuario
EZT40050-B416
Outdoor Gas Barbeque / Grill
MODEL/MODELO -
!
!
Assembly Manual
Manual De la Asamblea
Please follow these instructions carefully. Much of
the hardware required to assemble this grill is in
an individually sealed bag that is identified with
respect to its application. These sealed bags will
be referenced in the appropriate assembly step.
Siga por favor estas instrucciones
cuidadosamente. Mucho del hardware requerido
para montar esta parrilla estÆ en un bolso
individualmente sellado que se identifique con
respecto a su uso. Estos bolsos sellados serÆ n
referidos al paso apropiado de la asamblea.
WARNING ADVERTENCIA
/
Failure to follow all manufacturer’s instructions
could result in serious personal injury and/or
property damage.
La falta de seguir las instrucciones de todo el
fabricante pod a dar lugar a daæos corporales
y/o a daæos materiales serios
CAUTION /PRECAUCI”N
Some parts may contain sharp edges- especially as
noted in manual!wear protective gloves if necessary.
Algunas piezas pueden contener los bordes
agudos ¡- especialmente segœn lo observado
en manual! guantes protectores del desgaste en
caso de necesidad .
Fiesta Gas Grills LLC
One Fiesta Dr., Dickson TN, USA 37055
CUSTOMER SERVICE
TOLL FREE 1-800-396-3838
SERVICIO DE CLIENTE
PEAJE LIBREMENTE 1-800-396-3838
THIS GRILL IS FOR OUTDOOR USE
ONLY
Caution:
Read and follow all Saftey Statements, Assembly
Instructions, and Use and Care Manual Directions
before attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
ESTA PARRILLA EST¡ PARA EL USO
AL AIRE LIBRE SOLAMENTE
Precauci n: Lea y siga todas las declaraciones de
Saftey, instrucciones de montaje, y uso y cuide las
direcciones manuales antes de procurar montar y
cocinar.
Instalador/ensamblador: Deje estas instrucciones
con el consumidor.
Al Consumidor:
Guarde este manual para la referencia futura.
NO TOOLS REQUIRED!
NINGUNAS HERRAMIENTAS
REQUIRIERON
1
2

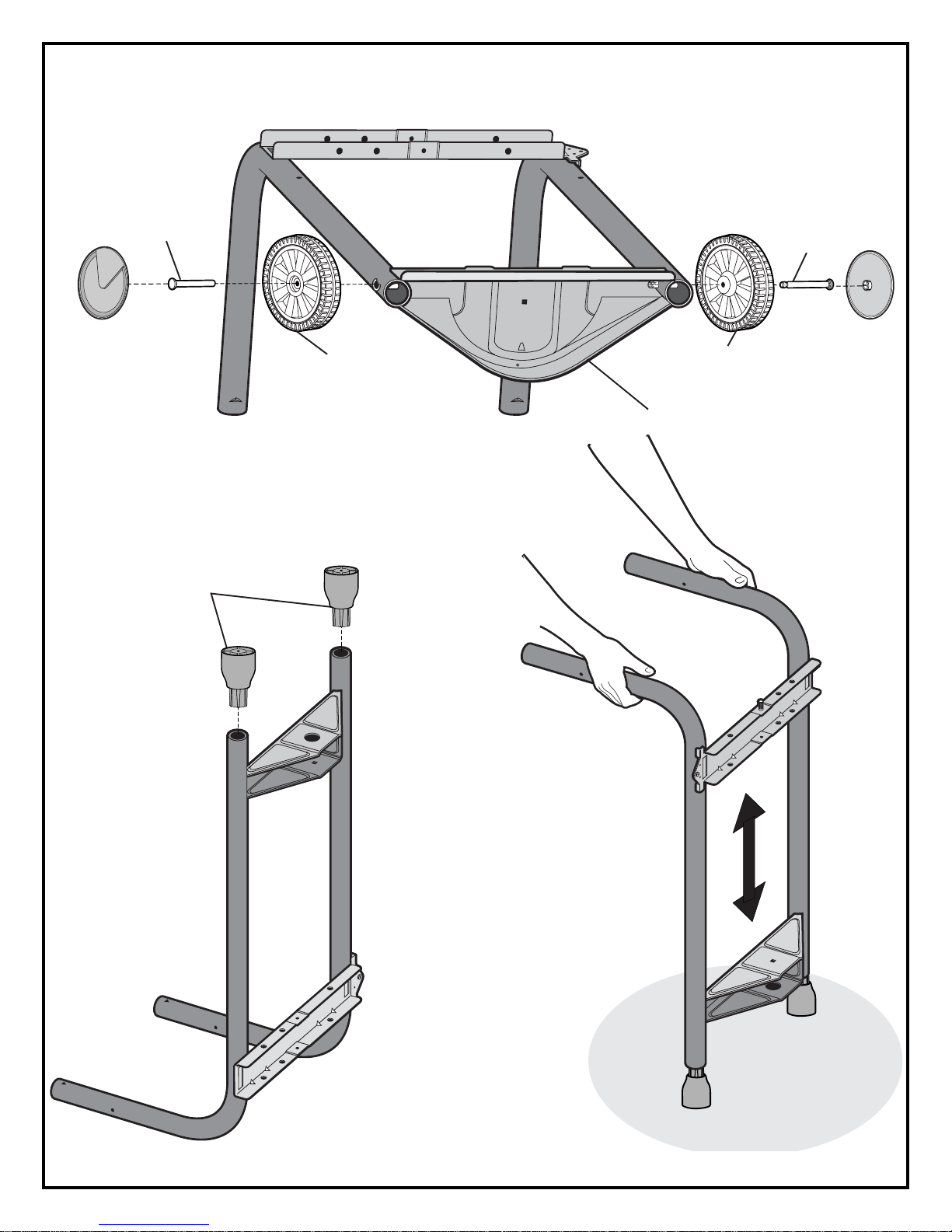

Install Wheels.
Wheel
Tank Support
Place Axle Through Wheel Center.
Push Axle into Clip Until it Snaps
in Place.
Install Leg Extensions.
Position LEFT LEGASSEMBLY
as Shown and Insert Leg Extensions.
Turn Assembly Over and Tap Leg
Extensions Against a Hard Surface
(If Necessary) Until Fully Seated.
Axle
Wheel
Axle
Leg Extensions
Ayuda del Tanque
árbol
Rueda
Rueda
árbol
Instalará las ruedas
Acomoda el árbol a través de centro de la
rueda. Empuje el árbol en el clip hasta que se
encaja a presión en lugar.
Extensiones de la
pierna
Instalar las extensiones de la
pierna. Acomoda el ensamblaje
izquierdo de la pierna según lo
mostrado e inserte las extensiones
de la pierna. Dé vuelta al
ensamblaje las extensiones
excesivas y de la etiqueta de la
pierna contra una superficie dura
(en caso de necesidad) hasta que
está asentado completamente.
Hub Cap
casquillo del cubo

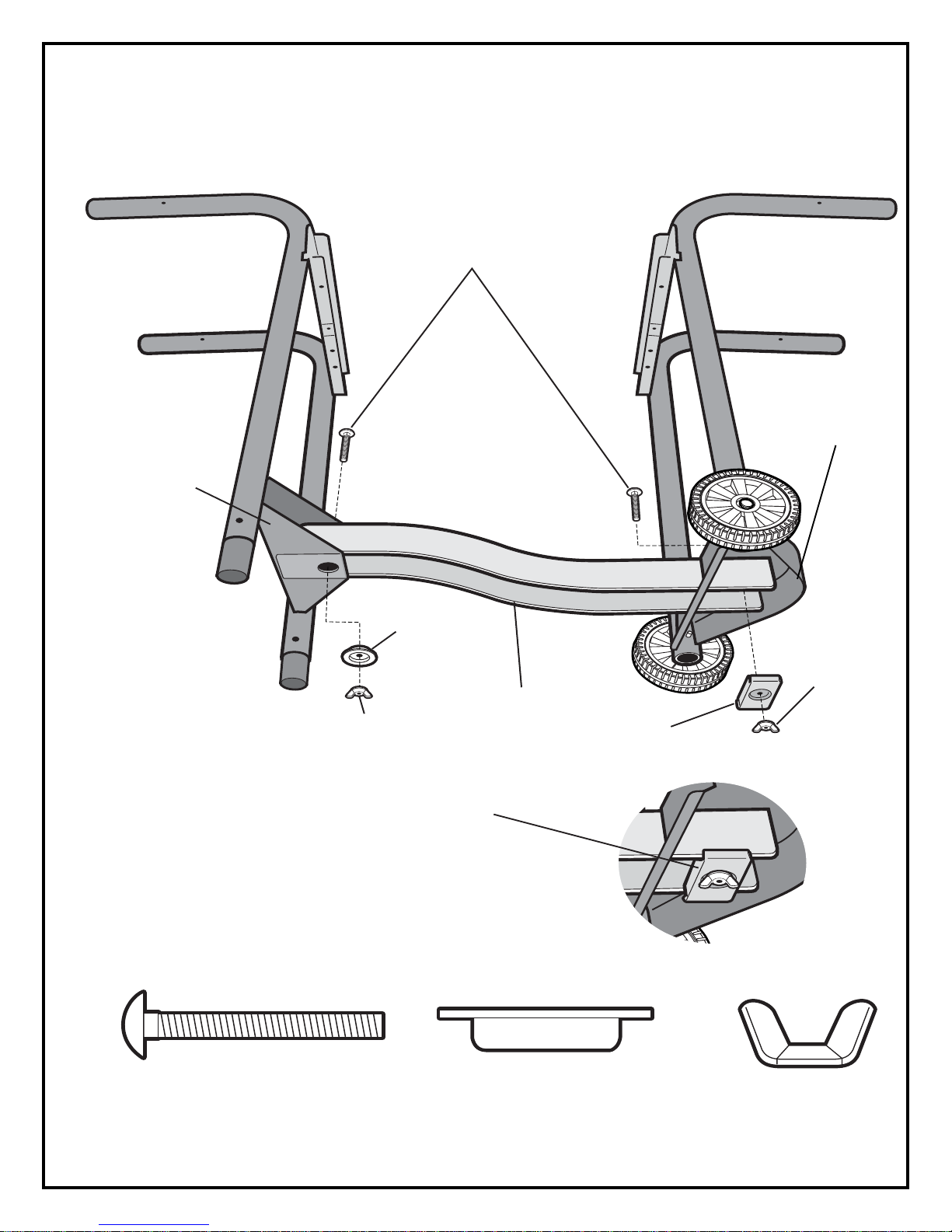

Install Cross Member as Shown.
Cross Member
Channel Clamp
Wing Nut
Carriage Bolt
Cup Washer
Wing Nut
Left End
Bottom Support
1/4" - 20 X 2-1/2" Carriage Bolt Cup Washer 1/4" Wing Nut
Channel Clamp Installed
Abrazadera Del Canal Instalada
Instale a miembro cruzado según lo mostrado.
perno del carro
miembro cruzado
arandela de la taza
arandela de la taza
tuerca de ala
tuerca de ala
tuerca de ala
1/4” - 20 x 2-1/2” perno del carro
ayuda del fondo
del extremo
izquierdo
Right End (Tank)
tanque del extremo
(derecho)
abrazadera del canal
3
4
#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut
#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala
Install Front Panel.
Instalar el Panel Delantero
Install Back Support
Instale detrás la ayuda
5
1/4" Wing Nut
La Nuez del ala
Install Base Casting and Grease Cup Clip
Grease Cup Clip
Base Casting
Soup Can not
Supplied with Grill.
Instale el bastidor bajo y engrase el clip de la taza
bastidor bajo
La sopa no puede
provisto de la parrilla.
clip de la taza
6
Instalar hornilla de la H según lo mostrado.
Install H Burner as Shown.
"H" Burner
Hornilla De "H"
Attach Screw as Shown.
Install Console
as Shown.
Installation of Console to Leg Assembly.
Enlarged View of
Burner Installed.
Instale consola
según lo mostrado.
Note: Be Sure Valves
Fit into Burner Tubes
During Console Instal-
lation.
Nota: Este seguro que las
válvulas encaje bien durante la
instalación de la consola.
Instalación de la consola al ensamblaje de la pierna.
Tornillo según lo mostrado.
Hook Electrode Wire to the
Igniter.
Enganche el alambre del
electrodo al encendedor.
Vista agrandada de la
hornilla instalada.
7
8
Install Side Shelf and Flame Trap.
Slide Shelf onto Legs.
Tabs on Underside of
Shelf will Snap into
Notches as Shown.
Instalar el desvío lateral del estante
y de llama.
Resbale el estante sobre
las piernas. Las
tabulaciones en el
superficie inferior del
estante se encajarán a
presión hacia muescas
según lo mostrado.
Install Two Support Rods and Flame
Trap as Shown.
Instala dos varillas de ayuda y
trampa de fuego como mostrador.
Install Lid, Handle, Temperature
Gauge, Cooking Grid, Warming
Rack, Hinge Clip, and Swing Rack.
Instale la tapa, manija, galga de la
temperatura, cocinando rejilla, el
estante que se calienta, el clip de
la bisagra, y el estante del
oscilación.
9

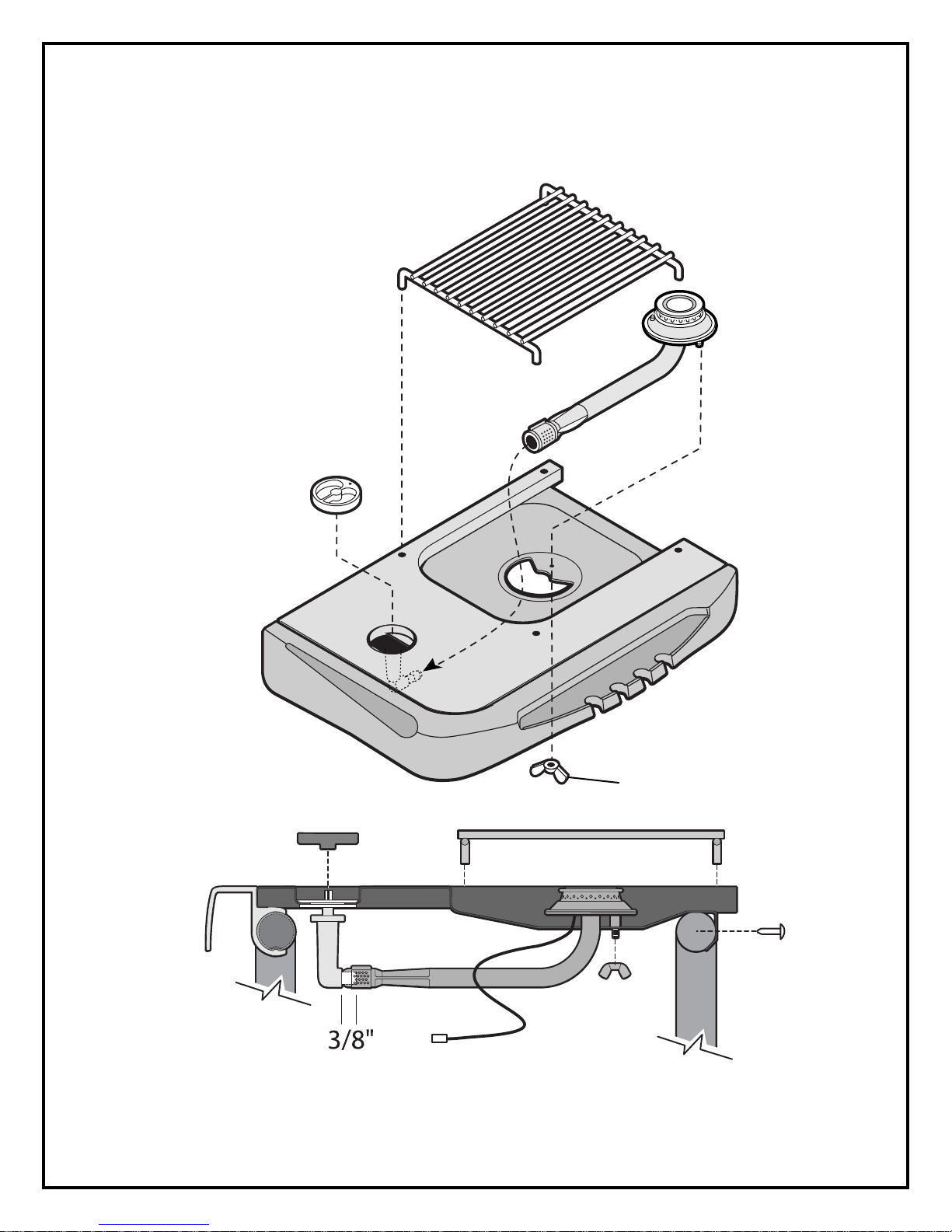

Slide Side Burner Base
Assembly Over Legs Until
Front Trim Snaps into Place.
(Reference Side Shelf
Installation.)
Install Push Pin Through
Rear Burner Base into
Leg as Shown.
Install Side Burner Valve
Bracket in Opening and
Rotate 90 Degrees Counter-
Clockwise to Snap into
Place.
Install Side Burner BaseAssembly
and Valve Attachment.
Instale la conexión
lateral del
ensamblaje y de la
válvula de la
hornilla.
Las piernas
excesivas de la
hornilla de la
diapositiva del
ensamblaje lateral
de la base hasta
ajuste delantero se
encajan a presión
hacia lugar.
(Instalación lateral
del estante de la
referencia.)
Instalar el contacto
del empuje a través
de base posterior
de la hornilla en la
pierna según lo
mostrado.
Instalar el corchete lateral de la válvula de la hornilla en la
apertura y rote 90 grados contrario en sentido de las agujas del
reloj al broche de presión en lugar.
Note:
Remove regulator and
side burner valve from
poly bag (assembly is
factory attached to the
rear of the console).
Nota:
Quite el regulador y la
válvula lateral de la
hornilla de bolso poly (el
ensamblaje es fábrica
asociada en la parte
trasera de la consola).
Install Side Burner.
#10-24 Wing Nut
Note: Hook Side Burner Electrode Wire to Igniter
Wire. (Rear Side of Console)
Instalar la conexión lateral
10
Nota: Conecta el electrodo del quemador del lado al
el alambre de encender. (Consola de atras)
