Festo PDAD-SP-12000 Series Manual de usuario
(de) Montage-
anleitung
(en) Assembly
instructions
8063399
1611c
[8063400]
Servicepaket
Service package
PDAD-…-SP-12000
2 | Festo PDAD-…-SP-12000 1611c
Einbau und Inbetriebnahme nur von
qualifiziertem Fachpersonal, gemäß
Montageanleitung.
Installation and commissioning are to be
carried out only by qualified personnel in
accordance with the assembly instructions.
Deutsch................................................................................................................................. 3
English ................................................................................................................................ 17
Festo PDAD-…-SP-12000 1611c Deutsch | 3
Inhaltsverzeichnis
1. Einführung ....................................................................................................................4
2. Sicherheit...................................................................................................................... 5
3. Außerbetriebnahme...................................................................................................... 7
4. Austausch der Trockenmittelkartuschen....................................................................... 8
4.1 Abdeckung demontieren............................................................................................. 12
4.2 Schalldämpfer tauschen ............................................................................................. 13
4.3 Abdeckung montieren.................................................................................................14
5. Inbetriebnahme .......................................................................................................... 15
6. Rücksetzung des Steuergeräts.................................................................................... 16
4 | Festo PDAD-…-SP-12000 1611c Deutsch
1. Einführung
Diese Montageanleitung beschreibt alle Tätigkeiten, die im Zusammenhang mit dem
Service notwendig sind.
Beachten Sie hierbei die Reihenfolge der Tätigkeiten:
1. Außerbetriebnahme
2. Austausch der Trockenmittelkartuschen
3. Inberiebnahme
4. Rücksetzung des Steuergeräts
Weitere Informationen zum Adsorptionstrockner PDAD entnehmen Sie bitte der
Bedienungsanleitung, die dem Gerät beigelegt ist.
Lieferumfang Servicepaket
PDAD-09/13/22/51/73 PDAD-100
– 2 Trockenmittelkartuschen
– 4 Kunststoffscheiben
– 6 O-Ringe, groß
– 4 O-Ringe, klein
– 1 Reset-Scheibe
– 1 Schalldämpfer
– 4 Trockenmittelkartuschen
– 8 Kunststoffscheiben
– 12 O-Ringe, groß
– 8 O-Ringe, klein
– 1 Reset-Scheibe
– 1 Schalldämpfer
Festo PDAD-…-SP-12000 1611c Deutsch | 5
2. Sicherheit
Festo schließt ausdrücklich jegliche Haftung und Verantwortung für Schäden und/oder
Verletzungen aus, die auf eine Missachtung der in dieser Montageanleitung enthaltenen
Anweisungen zurückzuführen sind.
Das Servicepaket darf nur für den vorgesehenen Verwendungszweck eingesetzt werden.
Die Teile des Servicepakets dienen zum Austausch der Trockenmittelkartuschen im
Adsorptionstrockner PDAD.
Das folgende Symbol weist auf mögliche Gefahren hin. Wo solche Gefahren bestehen, sind
angemessene Maßnahmen zu ergreifen, um das Risiko für einen Benutzer oder Bediener
des Produkts zu verringern.
Vorsicht:
Gefahrenquelle
Hinweise zur Druckgeräterichtlinie
Einstufung der Trockner als Druckgeräte in Kategorien
Typ PDAD-09 PDAD-13 PDAD-22 PDAD-51 PDAD-73 PDAD-100
Kategorie I I I I II II
Hinweise zur Inbetriebnahme und Wartung
Schwingungen können Ermüdungserscheinungen des Werkstoffs hervorrufen und die
Dauerfestigkeit der Adsorptionstrockner und Befestigungselemente verringern.
• Schützen Sie Adsorptionstrockner und Befestigungselemente vor mechanischen
Schwingungen.
Für die Inbetriebnahme und Prüffristen wiederkehrender Prüfungen gelten die jeweiligen
nationalen Vorschriften.
Führen Sie im Rahmen der Wartungsarbeiten eine Sichtprüfung auf Beschädigung der
Bauteile durch. Tauschen Sie das Gerät ggf. aus.
6 | Festo PDAD-…-SP-12000 1611c Deutsch
Folgende Sicherheitsregeln sind strikt einzuhalten:
• Das Wartungspersonal muss mit folgenden Informationen vertraut sein:
– Unfallverhütungsvorschriften
– Sicherheitsinformationen (allgemein und gerätespezifisch)
– Sicherheitseinrichtungen des Geräts
– im Notfall zu ergreifende Maßnahmen
• Es liegt im Verantwortungsbereich des Installateurs zu gewährleisten, dass die Leitungen
zum und vom Trockner für die Aufgabe geeignet sind, den geltenden Gesetzen entspre-
chen und vor der Inbetriebnahme einer Sichtprüfung und Tests unterzogen werden. Alle
Leitungen müssen auf angemessene Weise befestigt sein.
• Vor der Ausführung jeglicher Wartungs- oder Reparaturarbeiten muss das Gerät außer
Betrieb genommen werden. Werden Arbeiten bei laufendem Gerät durchgeführt, so
werden Benutzer und andere Personen einer Gefahr ausgesetzt. Das Gerät außer Betrieb
zu nehmen bedeutet: Trennung von der Spannungsversorgung, Trennung von der Druck-
luftversorgung und vollständiger Druckabbau.
• Nur Originalersatzteile und -zubehör vom Hersteller verwenden. Es gibt keine Garantie,
dass nicht originale Ersatzteile so konstruiert und hergestellt wurden, dass sie den
Sicherheits- und Betriebsanforderungen des Geräts entsprechen. Festo übernimmt keine
Haftung für Gerätefehler, die durch die Verwendung nicht genehmigter Ersatzteile ent-
standen sind.
• Keine konstruktiven Änderungen am Produkt vornehmen. Änderungen oder Modifika-
tionen dürfen nur von Festo durchgeführt werden.
• Alle Störungen oder Defekte, die die Sicherheit beeinträchtigen könnten, müssen vor
Benutzung des Geräts vollständig behoben werden.
• Benutzte Gegenstände und Materialien müssen auf die richtige Weise, in Übereinstim-
mung mit den vor Ort geltenden Gesetzen und Bestimmungen entsorgt werden. Das gilt
insbesonders für die Trockenmittelkartuschen.
Festo PDAD-…-SP-12000 1611c Deutsch | 7
3. Außerbetriebnahme
1. Falls eine Umgehungsleitung vor-
handen ist, Ventil C und D öffnen.
Beachten Sie, dass die durch die
Umgehung fließende Luft nicht
getrocknet wird.
2. Ventil B schließen.
3. Ventil A schließen.
4. Trockner zum vollständigen Druck-
abbau 15 Minuten lang laufen
lassen.
5. Trockner von jeglicher Strom-
versorgung trennen.
Die Funktion der Trockenmittelkartuschen kann versagen.
• Sicherstellen, dass bei längerer Unterbrechung der Stromzufuhr keine Druckluft am
Adsorptionstrockner anliegt.
C D
A B

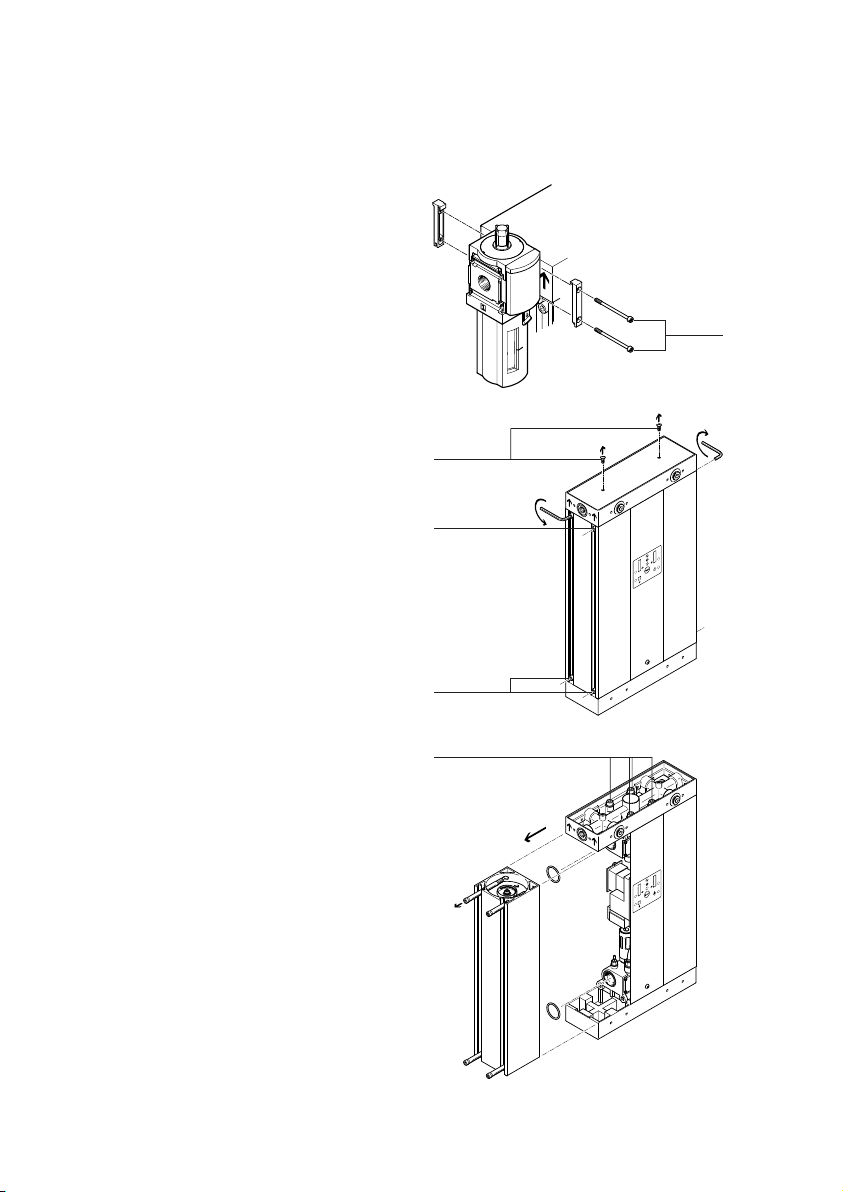

8 | Festo PDAD-…-SP-12000 1611c Deutsch
Bei jedem Wartungsintervall müssen immer
beide (beim PDAD-100 alle vier) Trocken-
mittelkartuschen ausgetauscht werden.
1. Außerbetriebnahme durchführen.
2. Ggf. Feinstfilter MS6-LFM entfernen,
falls dieser an die Stirnseite des
Trockners montiert ist.
Lösen Sie hierzu die Schrauben des
Modulverbinders 1. Entfernen Sie
anschließend den Modulverbinder und
den Feinstfilter. Achten Sie bei der
Entnahme des Filters auf die Flach-
dichtung und den O-Ring zwischen
Feinstfilter und Trockner. Diese Teile
werden für den Zusammenbau wieder
benötigt.
3. Beide Befestigungsschauben Abdeck-
blech 2(PZ 2) lösen und Abdeckblech
entfernen.
4. Die 4 Befestigungsschrauben des
Druckbehälters 3mit einem
Inbusschlüssel (SW 5) leicht lösen.
5. Die 4 Befestigungsschrauben des
Mehrwege-Verteilers 4(SW 5) mit je
3 ganzen Umdrehungen lösen.
6. Die 4 Befestigungsschrauben des
Druckbehälters 3entfernen und
Druckbehälter aus dem Trockner
herausziehen.
Entfernen Sie immer nur einen Druck-
behälter aus dem Trockner.
7. O-Ringe 5zwischen Druckbehälter
und oberen/unteren Ventilblock ent-
fernen und entsorgen.
1
4. Austausch der Trockenmittelkartuschen
3
3
2
5
4
5
Festo PDAD-…-SP-12000 1611c Deutsch | 9
8. Schraube der Behälterabdichtung 6
mit einem Inbusschlüssel (SW 5) lösen.
9. Komplette Kartuschenbaugruppe am
Griff des Deckels 8aus dem
Druckbehälter herausziehen.
10. Deckel 8durch Ausdrehen der
Schraube Behälterabdichtung 6
entfernen.
11. Kunststoffscheibe 7, die 2 großen
O-Ringe 9und die alte Trockenmittel-
kartusche aA entsorgen in
Übereinstimmung mit den örtlichen
Abfallbestimmungen.
12. Kartuschenbaugruppe mit neuer
Trockenmittelkartusche aA, 2 großen
O-Ringen 9und Kunststoffscheibe 7
aus dem Servicepaket wieder
zusammen montieren.
Dabei die Schraube Behälterabdich-
tung 6leicht eindrehen.
6
8
6
7
8
9
aJ
9
aA
10 | Festo PDAD-…-SP-12000 1611c Deutsch
13. Kartuschenbaugruppe im Druckbehäl-
ter platzieren.
14. Schraube Behälterabdichtung 6
eindrehen. Das Anziehdrehmoment
beträgt max. 5 Nm.
15. Jeweils einen neuen O-Ring aB aus dem
Servicepaket am oberen und am
unteren Ventilblock platzieren.
16. Druckbehälter im Trockner platzieren.
Achten Sie dabei auf richtigen Sitz des
Druckbehälters. Der Druckbehälter
muss passend an den Ventilblöcken
anliegen.
17. Die 4 Befestigungsschrauben des
Druckbehälters 3so weit eindrehen,
bis der Druckbehälter sicher befestigt
ist.
Schrauben jedoch noch nicht fest
anziehen.
18. Schritte 6 bis 17 wiederholen, bis alle
Trockenmittelkartuschen ausgetauscht
sind.
6
aB
aB
3
3
