SOMMARIO

1INTRODUZIONE........................................................................................................................................................4

1.1 I PRODOTTI............................................................................................................................................................................................................4

2MOVIMENTAZIONE E TRASPORTO ..........................................................................................................................4

3CARATTERISTICHE....................................................................................................................................................5

3.1 DATI DIMENSIONALI...........................................................................................................................................................................................6

3.2 CARATTERISTICHE TECNICHE...........................................................................................................................................................................7

4INFORMAZIONI IMPORTANTI ..................................................................................................................................8

4.1 CONFORMITÀAI REGOLAMENTI EUROPEI.................................................................................................................................................8

4.2 GRADO DI PROTEZIONE DEGLI INVOLUCRI...............................................................................................................................................8

4.3 LIMITI DI IMPIEGO................................................................................................................................................................................................8

4.4 LIMITI DI FUNZIONAMENTO...............................................................................................................................................................................8

4.4.1 Campo di temperature.................................................................................................................................................. 8

4.4.2 Durezza dell’acqua ........................................................................................................................................................ 8

4.5 REGOLE FONDAMENTALI DI SICUREZZA......................................................................................................................................................8

4.6 INFORMAZIONI SUL REFRIGERANTE UTILIZZATO.........................................................................................................................................9

5INSTALLAZIONE E COLLEGAMENTI .........................................................................................................................9

5.1 PREDISPOSIZIONE DEL LUOGO DI INSTALLAZIONE...................................................................................................................................9

5.2 COLLEGAMENTO VENTILAZIONE ARIA........................................................................................................................................................9

5.3 INSTALLAZIONE PARTICOLARE........................................................................................................................................................................10

5.4 FISSAGGIO DEL PRODOTTO............................................................................................................................................................................10

5.5 COLLEGAMENTI IDRAULICI..............................................................................................................................................................................11

5.5.1 Collegamento dello scarico condensa ...................................................................................................................... 12

5.6 COLLEGAMENTI ELETTRICI................................................................................................................................................................................13

5.7 SCHEMA ELETTRICO...........................................................................................................................................................................................13

6MESSA IN SERVIZIO...............................................................................................................................................13

7MANUTENZIONE....................................................................................................................................................19

7.1 RIPRISTINODEI DISPOSITIVI DISICUREZZA.....................................................................................................................................................19

7.2 ANODI DI MAGNESIO.......................................................................................................................................................................................19

7.3 SVUOTAMENTO DEL BOILER............................................................................................................................................................................20

8RICERCA GUASTI...................................................................................................................................................20

Manuale di installazione e manutenzione

pag. 4 /

1 INTRODUZIONE

Il presente manuale di installazione e

manutenzione è da considerarsi parte integrante

della pompa di calore (di seguito chiamata

apparecchiatura).

Il manuale deve essere conservato per i futuri

riferimenti fino allo smantellamento dello stesso.

Esso è rivolto sia all’installatore specializzato

(installatori – manutentori) che all’utente finale.

All’interno del manuale sono descritte le modalità

di installazione da osservare per un corretto e

sicuro funzionamento dell’apparecchiatura e le

modalità d’uso e manutenzione.

In caso di vendita o passaggio dell’apparecchio

ad altro utente, il manuale deve seguire

l’apparecchio fino alla sua nuova destinazione.

Prima di installare e/o utilizzare l’apparecchiatura,

leggere attentamente il presente manuale di

istruzioni ed in particolare il capitolo 4 relativo alla

sicurezza.

Il manuale va conservato con l’apparecchio e

deve essere, in ogni caso, sempre a disposizione

del personale qualificato addetto all’installazione

ed alla manutenzione.

All’interno del manuale vengono utilizzati i seguenti

simboli per trovare con maggiore velocità le

informazioni più importanti:

Informazioni sulla sicurezza

Procedure da seguire

Informazioni / Suggerimenti

1.1 I prodotti

Gentile Cliente,

Grazie per aver acquistato questo prodotto.

La nostra azienda, da sempre attenta alle

problematiche ambientali, ha utilizzato per la

realizzazione dei propri prodotti, tecnologie e

materiali a basso impatto ambientale nel rispetto

degli standard comunitari RAEE (2012/19/UE – RoHS

2011/65/EU.

2 MOVIMENTAZIONE E TRASPORTO

L’apparecchiatura viene fornita in un imballo di

polietilene interamente riciclabile.

Per le operazioni di

scarico utilizzare un

carrello elevatore o un

transpallett: è opportuno

che questi abbiano una

portata di almeno 250 Kg.

L’apparecchiatura

imballata deve essere

mantenuta in verticale

durante tutte le

operazioni di carico.

Le operazioni di disimballo devono essere eseguite

con cura al fine di non danneggiare l’involucro

dell’apparecchiatura se si opera con coltelli o

taglierini per aprire l’imballo in cartone.

Dopo aver tolto l’imballo, assicurarsi dell’integrità

delle unità. In caso di dubbio non utilizzare

l’apparecchio e rivolgersi al personale tecnico

autorizzato.

Prima di eliminare gli imballi, secondo le norme di

protezione ambientale in vigore, assicurarsi che

tutti gli accessori in dotazione siano stati tolti dagli

stessi.

ATTENZIONE!: gli elementi di

imballaggio (graffe, polistirolo, ecc.)

non devono essere lasciati alla portata

dei bambini in quanto pericolosi per gli

stessi.

Per tutto il periodo in cui la l’apparecchiatura

rimane inattiva, in attesa della messa in funzione, è

opportuno posizionarla in un luogo al riparo da

agenti atmosferici.

2.1 Ricevimento

Oltre alle unità all’interno degli imballi sono

contenuti accessori e documentazione tecnica

per l’uso e l’installazione. Verificare che siano

presenti i seguenti componenti:

Valvola di sicurezza

Tronchetto di scarico

Piastra fissaggio

Manuale di installazione e manutenzione

Manuale d’uso

Manuale di installazione e manutenzione

pag. 5 /

3 CARATTERISTICHE

Pompa di calore

Pannello di controllo.

Serbatoio (boiler) in acciaio con

vetrificazione secondo standard UNI.

Unità a pompa di calore

Evaporatore a pacco alettato ad alta

efficienza. La quantità di fluido immessa nello

stesso viene regolata da un’apposita valvola

termostatica (valvola di laminazione).

Ingresso ricarica refrigerante.

Ventilatore di tipo radiale per ricircolo aria

prelevata dall’ambiente.

Valvola di laminazione.

Staffa di aggancio

Anodo in magnesio sostituibile

Uscita aria ventilazione ( 125 mm).

Compressore rotativo di tipo ermetico.

Sonda superiore boiler.

Sonda inferiore boiler.

Resistenza elettrica ausiliaria 1.2 Kw

Termostato di sicurezza bipolare a ripristino

manuale

Condensatore avvolto esternamente, non a

contatto con l’acqua

Raccordo collegamento uscita acqua calda

(½”).

Raccordo collegamento ingresso acqua

fredda (½”).

Scarico condensa (½”).

Manuale di installazione e manutenzione

pag. 6 /

3.1 Dati dimensionali

1. Ingresso acqua fredda

2. Uscita acqua calda

3. Uscita condensa

4. Staffa fissaggio

Manuale di installazione, uso e manutenzione

pag. 7 / 21

3.2 Caratteristiche tecniche

Modello 90 -

Pompa di Calore

Alimentazione 230-1-50 V-f-Hz

Potenza termica (ISO) 1005 W

Potenza assorbita totale in riscaldamento (ISO) 210 W

COP (ISO) 4,79 W/W

Corrente nominale in riscaldamento (ISO) 0,95 A

Potenza assorbita totale massima in

riscaldamento 270 W

Corrente massima in riscaldamento 1,20 A

Tempo di riscaldamento (EN) (1) 5:30 h:min

Energia di riscaldamento (EN) (1) 1,20 kWh

Consumo in stand-by (EN) (1) 14 W

Classe di impiego (EN) (1) MTipo

Consumo elettrico durante il cilco di impiego

WEL-TC (EN) (1) 2,20 kWh

COPDHW (EN) (1) 2,70 W/W

Temperatura di riferimento acqua (EN) (1) 50,8 °C

Quantità massima d'acqua utilizzabile (EN) (2) 0,094 m3

Efficienza riscaldamento rif norma (EU) 110 %

Classe di efficienza rif norma (EU) A+ -

Consumo annuo di energia elettrica (EU) 465 kWh/anno

Resistenza elettrica Potenza 1200 W

Corrente 5,2 A

Pompa di Calore +

resistenza elettrica

Potenza assorbita totale 1410 W

Corrente nominale 6,15 A

Massima potenza assorbita totale 1470 W

Massima corrente 6,40 A

Accumulo

Capacità di accumulo 87 l

Massima pressione 0,7 MPa

Materiale Acciaio smaltato tipo

Protezione catodica Anodo di Mg tipo

Isolante tipo\spessore poliuretano / 50 tipo/mm

Circuito aria

Tipo ventilatore Centrifugo tipo

Portata aria 130 m/h

Diametero condotti 125 mm

Massima prevalenza disponibile 120 Pa

Circuito frigorifero

Compressore Rotary tipo

Refrigerante R134a tipo

Evaporatore Batteria alettara rame-alluminio tipo

Condensatore Tubo in alluminio avvolto

esternamente al serbatoio tipo

Livelli di potenza sonora interna 60 dB(A)

Livelli di potenza sonora esterna 64 dB(A)

Peso a vuoto Netto 48,5 kg

Note

(ISO) GDWLVHFRQGRODQRUPD,62

(EN) GDWLVHFRQGRQRUPD(1

(EU) GDWLVHFRQGRQRUPD(8

(1)FLFORGLULVFDOGDPHQWR7HPSHUDWXUDDPELHQWH &%6&%87HPSHUDWXUDLQL]LDOHDFTXD &

(2)7HPSHUDWXUDOLPLWHLPSLHJR&7HPSHUDWXUDDFTXDLQJUHVVR&

Manuale di installazione e manutenzione

pag. 8 / 21

4 INFORMAZIONI IMPORTANTI

4.1 Conformità ai regolamenti

europei

La presente apparecchiatura è un prodotto destinato

all’uso domestico conforme alle seguenti direttive

europee:

xDirettiva 2012/19/UE sicurezza generale dei

prodotti;

xDirettiva 2011/65/RoHS riguardante la

restrizione all’uso di determinate sostanze

pericolose nella apparecchiature elettriche ed

elettroniche;

xDirettiva 2003/108/CE sostanze pericolose nelle

apparecchiature elettriche ed elettroniche

(RAEE);

xDirettiva 2014/30/UE compatibilità

elettromagnetica (EMC);

xDirettiva 2014/35/UE bassa Tensione (LVD);

xDirettiva 2009/125/CE progettazione

ecocompatibile.

xRegolamento 2017/1369/ del quadro per

l'etichettatura energetica.

4.2 Grado di protezione degli

involucri

Il grado di protezione dell’apparecchiatura è pari a:

IPX4.

4.3 Limiti di impiego

DIVIETO!: questo prodotto non è stato

progettato, né è da intendersi come

tale, per l'uso in ambienti pericolosi (per

presenza di atmosfere potenzialmente

esplosive - ATEX o con livello IP richiesto

superiore a quello dell’apparecchio) o

in applicazioni che richiedono

caratteristiche di sicurezza (fault-

tolerant, fail-safe) quali possono essere

impianti e/o tecnologie di supporto alla

vita o qualunque altro contesto in cui il

malfunzionamento di una applicazione

possa portare alla morte o a lesioni di

persone o animali, o a gravi danni alle

cose o all'ambiente.

NOTA BENE!: se l’eventualità di un

guasto o di un’avaria del prodotto può

causare danni (alle persone agli animali

ed ai beni) è necessario provvedere ad

un sistema di sorveglianza funzionale

separato dotato di funzioni di allarme al

fine di escludere tali danni. Occorre

inoltre predisporre l’esercizio sostitutivo!

4.4 Limiti di funzionamento

Il prodotto in oggetto serve esclusivamente al

riscaldamento di acqua calda per usi sanitari entro

i limiti di impiego descritti sotto. Per tale scopo

deve essere allacciato alla rete idrica sanitaria

(paragrafo 5.5) e alla rete di alimentazione

elettrica (paragrafo 5.6).

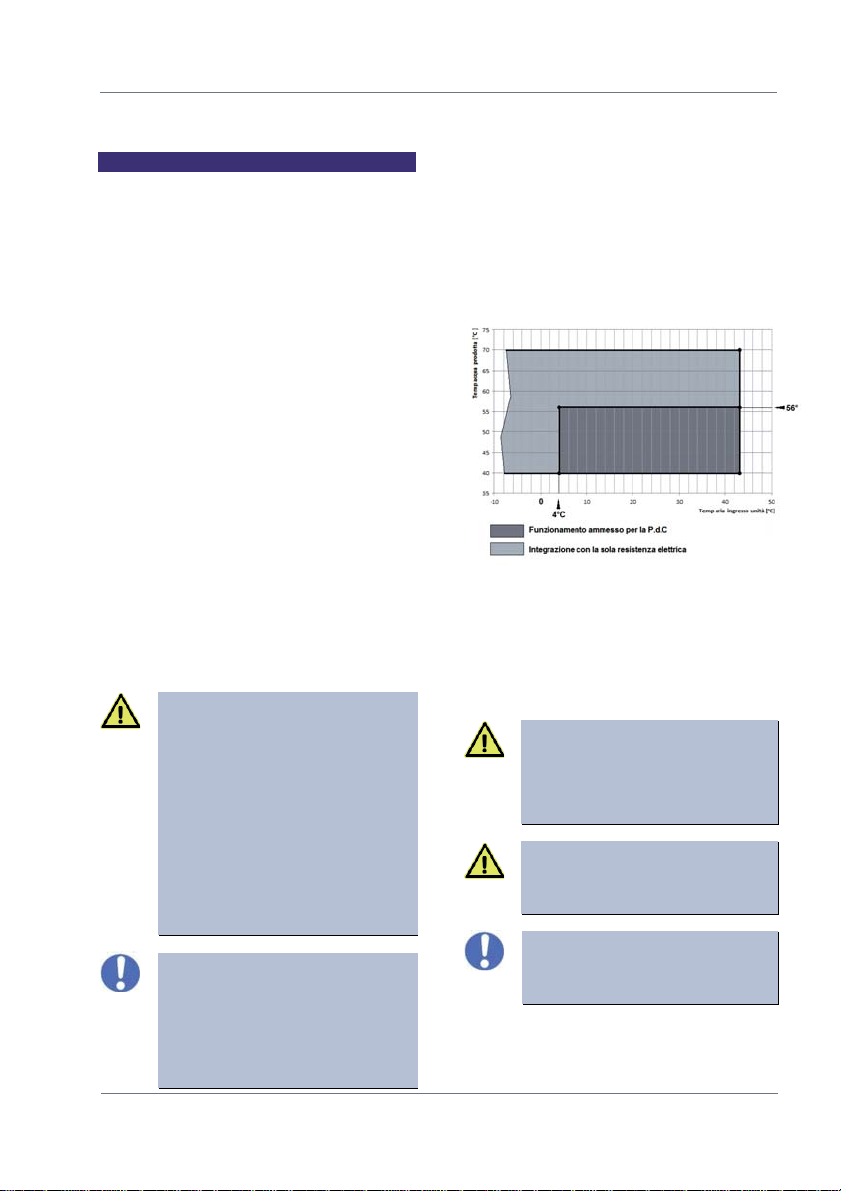

4.4.1 Campo di temperature

4.4.2 Durezza dell’acqua

L’apparecchio non deve operare con acque di

durezza inferiore ai 12°F, viceversa con acque di

durezza particolarmente elevata (maggiore di

25°F), si consiglia l’uso di un addolcitore,

opportunamente calibrato e monitorato, in questo

caso la durezza residua non deve scendere sotto i

15°F.

NOTA BENE!: il costruttore declina ogni

responsabilità nel caso di utilizzi diversi

da quello per cui l’apparecchiatura è

stata progettata e per eventuali errori

di installazione o usi impropri

dell’apparecchio.

DIVIETO!: è vietato l’utilizzo del prodotto

per scopi differenti da quanto

specificato. Ogni altro uso è da

considerarsi improprio e non ammesso.

NOTA BENE!: in fase di progettazione e

costruzione degli impianti vanno

rispettate le norme e disposizioni

vigenti a livello locale.

4.5 Regole fondamentali di sicurezza

xL’utilizzo del prodotto deve essere effettuato da

persone adulte;

Manuale di installazione e manutenzione

pag. 9 /

Non aprire o smontare il prodotto quando questo è

alimentato elettricamente;

Non toccare il prodotto se si è a piedi nudi e con

parti del corpo bagnate o umide;

Non versare o spruzzare acqua sul prodotto;

Non salire con i piedi sul prodotto, sedersi e/o

appoggiarvi qualsiasi tipo di oggetto.

4.6 informazioni sul refrigerante

utilizzato

Questo prodotto contiene gas florurati ad effetto serra

inclusi nel protocollo di Kyoto. Non liberare tali gas

nell’atmosfera. Tipo di refrigerante: HFC-R134a.

NOTA BENE!: le operazioni di

manutenzione e smaltimento devono

essere eseguite solo da personale

qualificato.

5 INSTALLAZIONE E COLLEGAMENTI

ATTENZIONE!: l’installazione, la messa in

servizio e la manutenzione del prodotto

devono essere eseguite da personale

qualificato e autorizzato. Non tentare di

installare il prodotto da soli.

5.1 Predisposizione del luogo di

installazione

L'installazione del prodotto deve avvenire in un luogo

idoneo, ossia tale da permettere le normali operazioni di

uso e regolazione nonché le manutenzioni ordinarie e

straordinarie. Occorre pertanto predisporre lo spazio

operativo necessario facendo riferimento alle quote

riportate in figura Fig. 1.

Fig. 1 – Spazi minimi

Il locale deve inoltre essere:

Dotato della adeguate linee di alimentazione idrica

e di energia elettrica;

Predisposto con adeguati scarichi per l’acqua in

caso di danneggiamento del boiler o intervento

della valvola di sicurezza o rottura di

tubazioni/raccordi;

Dotato di eventuali sistemi di contenimento in caso

di gravi perdite d'acqua;

Sufficientemente illuminato.

5.2 Collegamento ventilazione aria

Per un corretto funzionamento la pompa di calore

necessità di un’adeguata ventilazione d’aria.

Realizzare un canale d’aria dedicato così come indicato

nella figura che segue (Fig. 2).

Fig. 2 – Possibili collegamenti scarico aria

Per una corretta areazione della pompa di calore è

inoltre necessario rispettare gli spazi indicati nel

paragrafo 5.1.

Eseguire l’installazione del canale d’aria facendo

attenzione che questo:

Non gravi con il suo peso sull’apparecchiatura

stessa;

Consenta le operazioni di manutenzione;

Sia adeguatamente protetto per evitare intrusioni

accidentali di materiali all’interno

dell’apparecchiatura stessa;

Il collegamento con l’esterno deve essere fatto con

tubazioni idonee, non infiammabili.

La lunghezza equivalente totale delle tubazioni di

espulsione più quella di mandata, incluse griglie non

deve superare i 10 m.

In tabella sono riportati i dati caratteristici di componenti

di canalizzazione commerciale con riferimento a portate

d'aria nominali e diametri 125mm.

'DWR

7XER

OLQHDUHOLVFLR

&XUYD

OLVFLD

*ULJOLD

Tipo

/XQJKH]]D

HIIHWWLYD



/XQJKH]]D

HTXLYDOHQWH





Collegamento

tipo B

Collegamento

tipo A

Esterno Esterno

Manuale di installazione e manutenzione

pag. 10 /

Durante il funzionamento la pompa di

calore tende ad abbassare la

temperatura dell' ambiente se non viene

eseguita la canalizzazione.

In corrispondenza del tubo di espulsione

dell’aria verso l’esterno deve essere

previsto il montaggio di un’adeguata

griglia di protezione allo scopo di evitare

la penetrazione di corpi estranei

all’interno dell’apparecchiatura. Per

garantire le massime prestazioni del

prodotto la griglia deve essere selezionata

tra quelle a bassa perdita di carico.

5.3 Installazione particolare

Una delle peculiarità dei sistemi di

riscaldamento a pompa di calore è

rappresentata dal fatto che tali unità

producono un considerevole abbassamento

della temperatura dell’aria generalmente

espulsa verso l’esterno dell’abitazione. L’aria

espulsa oltre ad essere più fredda dell’aria

ambiente viene anche completamente

deumidificata, per tale ragione è possibile

reimmettere il flusso d’aria all’interno dell’

abitazione per il raffrescamento estivo di

ambienti o vani specifici.

L’istallazione prevede lo sdoppiamento del

tubo di espulsione al quale vengono applicate

due serrande (“A” e ”B”) allo scopo di poter

indirizzare il flusso d’aria o verso l’esterno (Fig.

5a) o verso l’interno dell’abitazione (Fig. 5b).

Fig. 5a – Esempio di installazione speciale

Fig. 5b – Esempio di installazione speciale

5.4 Fissaggio del PRODOTTO

Il prodotto deve essere installato su una parete

solida, non soggetta a vibrazioni. Per il fissaggio

scegliere il tipo di tassello ad espansione più

adatto in funzione della specifica tipologia del

muro. Per il fissaggio del prodotto viene fornita a

corredo (Fig. 6b) una apposita staffa di fissaggio.

Fig. 6a – Quote staffa montata sull’unità

Fig. 6b – Quote di fissaggio staffa a corredo

/50

Periodo invernale

Vano

interno

Esterno

Esterno Vano

interno

Tabla de contenidos

Idiomas:

Otros manuales de Bomba de calor de Ferroli

Ferroli

Ferroli DIAMANT 7 Manual de usuario

Ferroli

Ferroli OMNIA M 3.2 Instrucciones de instalación

Ferroli

Ferroli HSW Manual de usuario

Ferroli

Ferroli AQUA1 PLUS Manual

Ferroli

Ferroli RVL 16 Series Manual de usuario

Ferroli

Ferroli RMA series Guía de configuración

Ferroli

Ferroli EGEA 90 LT Instrucciones de funcionamiento

Ferroli

Ferroli ATLAS D 34 CONDENS K130 Manual técnico

Ferroli

Ferroli RXA Manual de usuario

Ferroli

Ferroli RCI 35-40 Instrucciones de montaje

Ferroli

Ferroli HXW Manual de usuario

Ferroli

Ferroli EGEA 200 HT Instrucciones de funcionamiento

Ferroli

Ferroli HMW 35.1 Series Manual de usuario

Ferroli

Ferroli OMNIA M 3.2 Instrucciones de instalación

Ferroli

Ferroli EGEA 200 LT Instrucciones de funcionamiento

Ferroli

Ferroli EGEA 200 LT-S Manual de funcionamiento

Ferroli

Ferroli OMNIA S HYBRID C 3.2 Guía de inicio rápido

Ferroli

Ferroli AQUA1 PLUS Manual de usuario

Ferroli

Ferroli OMNIA M 3.2 Manual de usuario

Ferroli

Ferroli RXA 6.1 Manual de usuario

Ferroli

Ferroli HXW LT Manual de usuario

Ferroli

Ferroli KSR Manual de usuario

Ferroli

Ferroli LIFE Manual

Ferroli

Ferroli 150.4 Manual de usuario

Manuales populares de Bomba de calor de otras marcas

MICROWELL

MICROWELL HP 1000 GREEN Manual de usuario

Sanyo

Sanyo SAP120FCH Manual de usuario

Daikin

Daikin EHYHBH05AA Manual de usuario

Panasonic

Panasonic WH-SDF03E3E5 Guía

Bryant

Bryant 544B Manual de usuario

Airxcel

Airxcel 45000 Series Manual

Mitsubishi Electric

Mitsubishi Electric PUZ-SWM60VAA Manual de usuario

Dimplex

Dimplex LI 16I-TUR Guía del usuario

Carrier

Carrier WSHP Open v3 Guía de configuración rápida

TGM

TGM CTV14CN018A Manual de usuario

Carrier

Carrier 38MGQ Series Manual de usuario

Kokido

Kokido K2O K880BX/EU Guía de solución de problemas

Viessmann

Viessmann VITOCAL 300-G PRO Type BW 2150 Guía rápida

Carrier

Carrier 48EZN Manual de usuario

Viessmann

Viessmann KWT Vitocal 350-G Pro Series Instrucciones de funcionamiento

Ariston

Ariston NIMBUS Manual de usuario

Weishaupt

Weishaupt WWP L 7 Guía del usuario

GE Zoneline AZ85H09EAC Manual de usuario
