Fermax 970077b Manual de usuario
Cod. 970077b V04_21
1 | 16
S
ISTEMA DE CONTROL DE ACCESO
AC-MAX
Lector de huella FPAC-MAX
MANUAL DE INSTALACIÓN
ES
Cód 970077b
Versión de firmware: 1 4 o posterior
Versión de hardware: 1 1
Versión de documento: Rev A
Cod. 970077b V04_21
2 | 16
Índice
1. Introducción 3
2. Descripción y especificaciones 3
3. Instalación 4
3 1 Esquema de terminales y conexiones 4
3 2 Indicadores LED 6
3 3 Alimentación 6
3 4 Montaje en la pared 6
3 5 Instrucciones de uso/instalación 7
4. Configuración 8
4 1 Configuración y comunicación con LECTOR HUELLAS 8
FPAC-MAX (con softwares AC-MAX LT o ST v2 0) 8
4 1 1 Configuración bajo nivel Lector de huella FPAC-MAX 8
Procedimiento de restablecimiento 9
4 1 2 Modos de reconocimiento 10
4 2 Registro de usuario en modo 1:N 10
4 3 Registro de usuario en modo 1:1 11
4 3 1 Autorización Master 11
4 4 Identificación de usuario 11
4 5 Actualización del firmware (AC-MAX HW) 12
4 6 Restablecimiento completo de la memoria 15
5. Información 16
5 1 Declaración de conformidad CE 16
5 2 Residuos de aparatos eléctricos y electrónicos – RAEE directiva 2012/19/UE 16
Cod. 970077b V04_21
3 | 16
1.
I
NTRODUCCIÓN
Este manual contiene la información mínima necesaria para instalar y configurar
correctamente el LECTOR HUELLA FPAC-MAX en el sistema de control de acceso AC-MAX
Puede encontrar información adicional sobre la configuración de AC-MAX en
www fermax com
2.
D
ESCRIPCIÓN Y ESPECIFICACIONES
El lector biométrico FPAC-MAX funciona como terminal de control de acceso en el sistema AC-
MAX El FPAC-MAX está equipado con un escáner de huellas dactilares y lector de tarjetas de
proximidad Mifare Classic Los usuarios pueden ser identificados mediante la comparación de
sus huellas dactilares con plantillas de huellas registradas en la memoria del lector (modo 1:N)
o mediante la comparación de sus huellas dactilares con plantillas de huellas dactilares
grabadas en la memoria de la tarjeta Mifare (modo 1:1) El lector no es un dispositivo
autónomo y debe estar conectado a la Unidad Central AC-MAX mediante el EXP La
comunicación en LAN/WAN está encriptada con el método AES128 CBC
Fig 1 Ejemplo de instalación del LECTOR HUELLA FPAC-MAX con el KIT UC AC-MAX
KIT AC-MAX
UC AC-MAX / EXP
FPAC-MAX
Cod. 970077b V04_21
4 | 16
Ta la 1. Especificaciones
Número máximo de plantillas de
huellas dactilares
1900
Modos de identificación de huellas
dactilares
Modo 1:N: las plantillas de huellas dactilares se registran en la
memoria del lector
Modo 1:1: las plantillas de huellas dactilares se registran en
las tarjetas Mifare
Tarjetas de proximidad Mifare Classic
Tensión de suministro 12 Vcc nominales, intervalo mín /máx 10-15 Vcc
Consumo medio de corriente 130 mA para 12 VCC
Entradas 2 entradas NO (IN1,IN2), polarizadas eléctricamente a
+12 Vcc mediante una resistencia de 15 kΩ, nivel de disparo
aprox 3,5 Vcc
Ethernet Puerto de comunicación Ethernet 10BASE-T 10/100 Mb
Puerto RS485 Puerto de comunicación RS485
Manipulación Contacto aislado, tipo NC, 24 Vcc/50 mA nominales
Clase ambiental (de acuerdo con EN
50131-1)
Clase I, condiciones generales de interior, temperatura: +5°C
a +40 °C, humedad relativa: 10 a 95 % (sin condensación)
Crado IP IP41
Dimensiones (Alto x Ancho x
Profundo)
85 mm x 85 mm x 52 mm
Peso 160g
Certificado CE
3.
I
NSTALACIÓN
3.1 Esquema de terminales y conexiones
Fig 2 Terminales de LECTOR HUELLAS AC-MAX
FPAC-MAX
Ref 5225
Cod. 970077b V04_21
5 | 16
Ta la 2. Terminales de LECTOR HUELLAS AC-MAX
Terminal Descripción
12 V Contacto positivo de alimentación, 12 Vcc
GND Contacto negativo de alimentación y potencial de referencia para el
bus de comunicación RS485 y las líneas de entrada
TMP Interruptor de seguridad Tamper, 24 Vcc/50 mA
TMP Interruptor de seguridad Tamper, 24 Vcc/50 mA
IN1 no aplicable en AC-MAX
IN2 Se utiliza para restaurar el lector a parámetros de fábrica
CLK Se utiliza para restaurar el lector a parámetros de fábrica
DTA no aplicable en AC-MAX
A Bus de comunicación RS485 (línea A) (si hay lectores de huella
FPAC-MAX)
B Bus de comunicación RS485 (línea B) (si hay lectores de huella
FPAC-MAX)
1,2,3,4,5,6,7,8 Terminal de puerto Ethernet (código de colores en el circuito)
Fig 3 Esquema de conexión del LECTOR HUELLAS FPAC-MAX como lector 1 en
EXP2D/4D
Abrepuertas
12Vcc/1A
Sensor puerta
Pulsador salida
Dispositivo
KIT AC-MAX CU
BELL1
DC1
DR1
VDR1+
VDR1-
LCK1
TML1+
TML1-
A1
B1
EXPANSOR
EXP2D/4D
Cod. 970077b V04_21
6 | 16
3.2 Indicadores LED
El LECTOR HUELLAS FPAC-MAX está equipado con tres indicadores LED en su caja que
funcionan de acuerdo con la tabla 3
Ta la 3. Indicadores LED
Sím olo Nom re Colores Descripción
ESTADO Rojo/Verde Modo activado/desactivado del lector
ABRIR Verde Puerta desbloqueada
SISTEMA Naranja Varias funciones de señalización, por
ejemplo, fallo en la memoria del
microcontrolador, errores de configuración,
etc
3.3 Alimentación
El LECTOR HUELLAS FPAC-MAX requiere una tensión de alimentación de 12 Vcc La
alimentación debe conectarse a un terminal de +12 Vcc (TMLx+) y a un terminal GND
(TMLx-) El terminal GND (TMLx-) es también un potencial de referencia para las líneas de
entrada de bus RS485 Todos los dispositivos conectados al mismo bus RS485 deben tener
una conexión a masa común (GND) Para garantizarlo, todos los terminales GND de las
diferentes fuentes de alimentación del sistema deben conectarse entre sí mediante cables
independientes Alternativamente, el polo negativo común (GND) de todo el sistema puede
conectarse a masa, pero solo en un punto
3. Montaje en la pared
Fig 4 Instalación de LECTOR HUELLAS FPAC-MAX
Lector FPAC-MAX
ESTADO DEL LED (MODO
ACTIVADO/DESACTIVADO)
LED ABIERTO
Cod. 970077b V04_21
7 | 16
3.5 Instrucciones de uso/instalación
•Todos los cables eléctricos deben conectarse a dispositivos con la fuente de
alimentación desconectada
•Si el rango de lectura de la tarjeta es significativamente menor que el especificado
en la documentación técnica, considere la posibilidad de reubicar el lector
•Después de la instalación del LECTOR HUELLAS FPAC-MAX, retire el protector del
escáner de huellas dactilares De lo contrario, puede dificultar el escaneo de huellas dactilares
•En caso de conexión a través del puerto Ethernet, el cable de par trenzado debe
estar sin aislar a la distancia más corta posible, y los cables deben permanecer trenzados a la
mayor distancia posible
•Es necesario instalar los lectores a una distancia mínima de 0,5 m entre sí
•Para garantizar el correcto funcionamiento del lector, es necesario limpiar
regularmente el escáner de huellas dactilares con un paño húmedo y detergente suave No lo
limpie con materiales abrasivos y limpiadores fuertes como alcoholes, disolventes, etc Los
daños en la superficie del escáner están fuera del alcance de la garantía
•El LECTOR HUELLAS FPAC-MAX debe instalarse en un lugar sombreado y seco,
lejos del calor y la humedad Es necesario evitar el polvo y los cambios bruscos de temperatura
El lector no se puede instalar en lugares expuestos a la luz solar directa En caso de
exposición del dispositivo a la luz solar directa o a una luz artificial fuerte, puede funcionar de
forma incorrecta
•En la fig 5 se muestra la colocación adecuada de los dedos para la lectura de las
huellas dactilares En el caso de los niños (huellas dactilares pequeñas) se recomienda verificar
la lectura de las huellas dactilares antes de la instalación de LECTOR HUELLAS FPAC-MAX
Fig 5 Colocación correcta del dedo en el escáner óptico
Cod. 970077b V04_21
8 | 16
4.
C
ONFIGURACIÓN
4.1 Configuración y comunicación con LECTOR HUELLAS
FPAC-MAX (con softwares AC-MAX LT o ST v2.0)
La configuración preliminar incluye configurar los parámetros de red de su ordenador de
acuerdo con la configuración predeterminada de LECTOR HUELLAS FPAC-MAX La dirección
IP del ordenador debe estar en la misma subred, es decir, 192 168 0 xxx
También la creación de bases de datos con el software AC-MAX LT o ST(v2 0), la
configuración de los servicios de comunicación, la detección de controladores y la creación
de puertas con el software AC-MAX Todos estos pasos se explican en el documento Guía
de inicio rápido AC-MAX LT o ST El LECTOR HUELLAS FPAC-MAX, después de la conexión
a la UC AC-MAX, debe ser detectado en el bus RS485
4.1.1 Configuración bajo nivel Lector de huella FPAC-MAX.
Si los lectores funcionan en modo 1:N, deben configurarse adicionalmente en el software
de la siguiente manera:
1
Seleccione en el arbol de navegación con botón derecho en
Lectores de Huellas
Añadir
Lector de Huellas
2 Introduzca los parámetros de comunicación que vienen predeterminados de fábrica,
incluida la dirección IP, el puerto y la contraseña de comunicación
Por defecto:
a Dirección IP = 192 168 0 70
b Máscara de subred = 255 255 255 0
c Puerto = 13544
d La comunicación está encriptada con una contraseña predeterminada (vacía)
Si no sabe la IP actual de su lector de huella puede restablecer el lector a valores de fábrica
Cod. 970077b V04_21

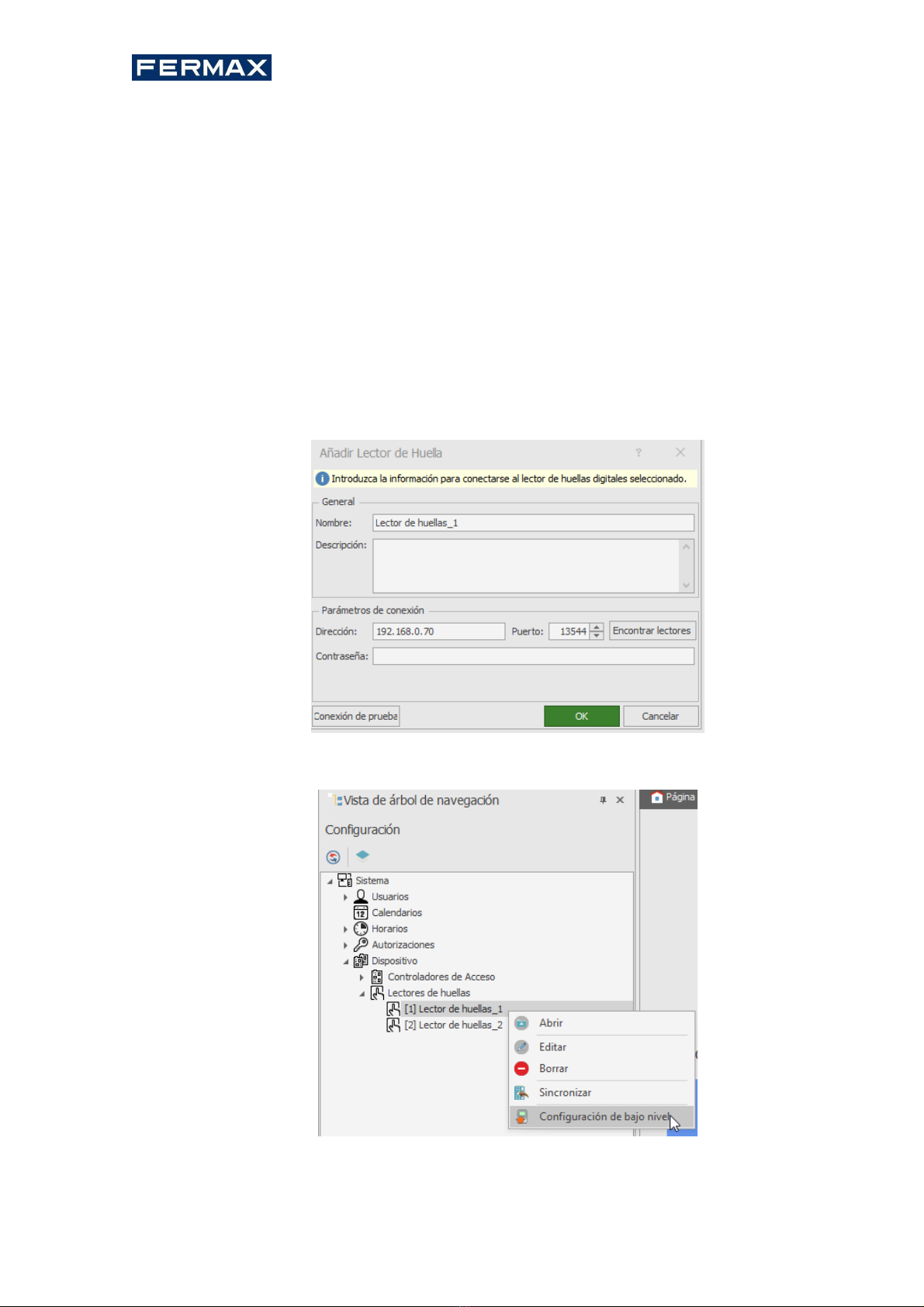

9 | 16
Procedimiento de restablecimiento
1 Desconecte la alimentación del LECTOR HUELLAS FPAC-MAX
2 Conecte el terminal CLK al terminal IN2 (terminales del propio lector de huella)
3 Conecte la alimentación al LECTOR HUELLAS FPAC-MAX El lector generará una señal
acústica continua
4 Desconecte los terminales CLK e IN2 (terminales del propio lector de huella)
Parámetros de comunicación después del restablecimiento:
•Dirección IP = 192 168 0 70
•Máscara de subred = 255 255 255 0
•Puerto = 13544
•La comunicación está encriptada con una contraseña predeterminada (vacía)
Nota: El restablecimiento completo de la memoria borra la configuración actual, incluida la
base de datos usuarios, y restaura la configuración predeterminada de fábrica
3 Verifique la configuración con el botón
Probar conexión
y darle a OK
4 Con el botón derecho encima del lector que acabamos de añadir seleccionamos
Configuración de bajo nivel
Cod. 970077b V04_21
10 | 16
5 Configuraremos el lector de huella los nuevos parámetros Dirección IP, Máscara subred,
puerto Y dirección RS-485 y al finalizar haremos un clic en
Enviar al dispositivo
Nota: Dirección RS-485, es el parámetro que define la dirección del dispositivo en el
bus Rango 101-115 Esta dirección asignada no se puede repetir en ningún otro
dispositivo del bus conectado al mismo controlador
4.1.2 Modos de reconocimiento
En caso de LECTOR HUELLAS FPAC-MAX, es necesario seleccionar uno de los siguientes
modos de reconocimiento:
•Modo 1:N (plantillas en la memoria del lector): en este modo, las plantillas de
huellas dactilares se registran en la memoria (base de datos) de LECTOR HUELLAS FPAC-MAX
Los usuarios se identifican mediante la comparación de sus huellas dactilares con las plantillas
de huellas dactilares registradas en la memoria del lector
•Modo 1:1 (plantillas en tarjetas Mifare): en este modo, las plantillas de huellas
dactilares se registran sólo en las tarjetas Mifare y no en la memoria del lector Los usuarios
se identifican mediante la comparación de sus huellas dactilares con las plantillas de huellas
dactilares registradas en la memoria de la tarjeta Mifare
4.2 Registro de usuario en modo 1:N
En el modo 1:N, el registro del usuario, incluido el escaneo de huellas dactilares y la
asignación de derechos de acceso, se realiza en el software AC-MAX Se recomienda utilizar
asistentes para la gestión de usuarios Para añadir un nuevo usuario, seleccione el comando
Asistente
en el menú superior del software AC-MAX y, a continuación, el asistente
Añadir
usuario en línea
, y siga las siguientes instrucciones o en LT directamente
Añadir usuario
con botón derecho en el arbol de navegación encima de
Usuarios
:
1 En la ventana
Identificadores
cuando se añade un nuevo identificador, seleccione
Huella dactilar
en el campo
Tipo
en lugar de la opción predeterminada,
Tarjeta de
proximidad 24bit
2 Seleccione el dedo que va a escanear y luego el botón
Leer del lector
3 Seleccione el LECTOR HUELLA FPAC-MAX para escanear y luego el botón
Escanear
4 Siga de acuerdo con los mensajes visualizados
Tabla de contenidos
Idiomas:
Otros manuales de Sistema de intercomunicación de Fermax
Fermax
Fermax Lynx Series Guía del usuario
Fermax
Fermax DUOX plus EXTRA Guía del usuario
Fermax
Fermax VEO XS DUOX Manual de usuario
Fermax
Fermax DETECTA-6 Manual de usuario
Fermax
Fermax DUOX PLUS DIRECT CITY Manual del propietario
Fermax
Fermax DUOX VIDEO MARINE KIT 1-2 L Manual de instrucciones
Fermax
Fermax PBX EXP Manual
Fermax
Fermax 9002 Manual de usuario
Fermax
Fermax DUOX PLUS SKYLINE Manual de usuario
Fermax
Fermax House Keeper Manual de usuario
Fermax
Fermax MARINE 1 L Guía del usuario
Fermax
Fermax DUOX Guía del usuario
Fermax
Fermax 1 LINE MARINE VIDEO KIT Manual de instrucciones
Fermax
Fermax VDS Smile Monitor Instrucciones de montaje
Fermax
Fermax MEET KIN 1445 Guía del usuario
Fermax
Fermax kitcity BUS2 1/W Manual de instrucciones
Fermax
Fermax DUOX PLUS VEO MONITOR Manual de usuario
Fermax
Fermax MARINE Series Guía del usuario
Fermax
Fermax DUOX PLUS CITYLINE VEO Manual de usuario
Fermax
Fermax Kit Audio MINI 4+N Manual de usuario
