Fbt Canto 8CA Manual de usuario

P O I N T S O U R C E

CODE 46207 # 022023

CANTO 5CA / 8CA / 5CT / 8C

Versione 1.1 ITA/EN - 01/2023

Conservare questo documento in modo

che sia disponibile per un riferimento futuro.

Controllare regolarmente il sito web FBT

per l'ulma versione di questo documento.

FBT Eleronica SpA - 62019 RECANATI ( Italy)

- info@t.itwww.t.it

Canto 8C.........................................................................

CARATTERISTICHE GENERALI.................................

AVVERTENZE ...............................................................

ALIMENTAZIONE & COLLEGAMENTI....................

DIMENSIONI

Canto 8CA......................................................................

Canto 5CA......................................................................

INSTALLAZIONE............................................................

Canto 8CA......................................................................

Canto 5CA......................................................................

CONTROLLI & FUNZIONI..........................................

Canto 8C.........................................................................

Canto 5CT.......................................................................

DATI TECNICI................................................................

Canto 5CT.......................................................................

ESEMPI DI COLLEGAMENTO

Canto 8CA......................................................................

Canto 5CA......................................................................

Canto 8C.........................................................................

Canto 5CT.......................................................................

PRECAUTIONS ..............................................................

GENERAL FEATURES...................................................

POWER SUPPLY & CONNECTIONS.........................

Canto 5CT.......................................................................

TECHNICAL DATA........................................................

Canto 8C.........................................................................

DIMENSIONS

Canto 8C.........................................................................

Canto 5CT.......................................................................

Canto 5CA......................................................................

Canto 8CA......................................................................

INSTALLATION...............................................................

CONNECTION EXAMPLES

Canto 5CA......................................................................

Canto 8CA......................................................................

Canto 5CA......................................................................

Canto 8CA......................................................................

CONTROLS & FUNCTIONS.......................................

Canto 5CT....................................................................... 24

CANTO 5CA / 8CA / 5CT / 8C

Versione 1.1 ITA/EN - 01/2023

Keep this document in a safe place so that

it is available for future reference.

We recommend you to regularly check the

FBT website for the latest version of this

document.

FBT Eleronica SpA - 62019 RECANATI ( Italy)

- info@t.itwww.t.it

GENERAL INFORMATIONS

UKITA

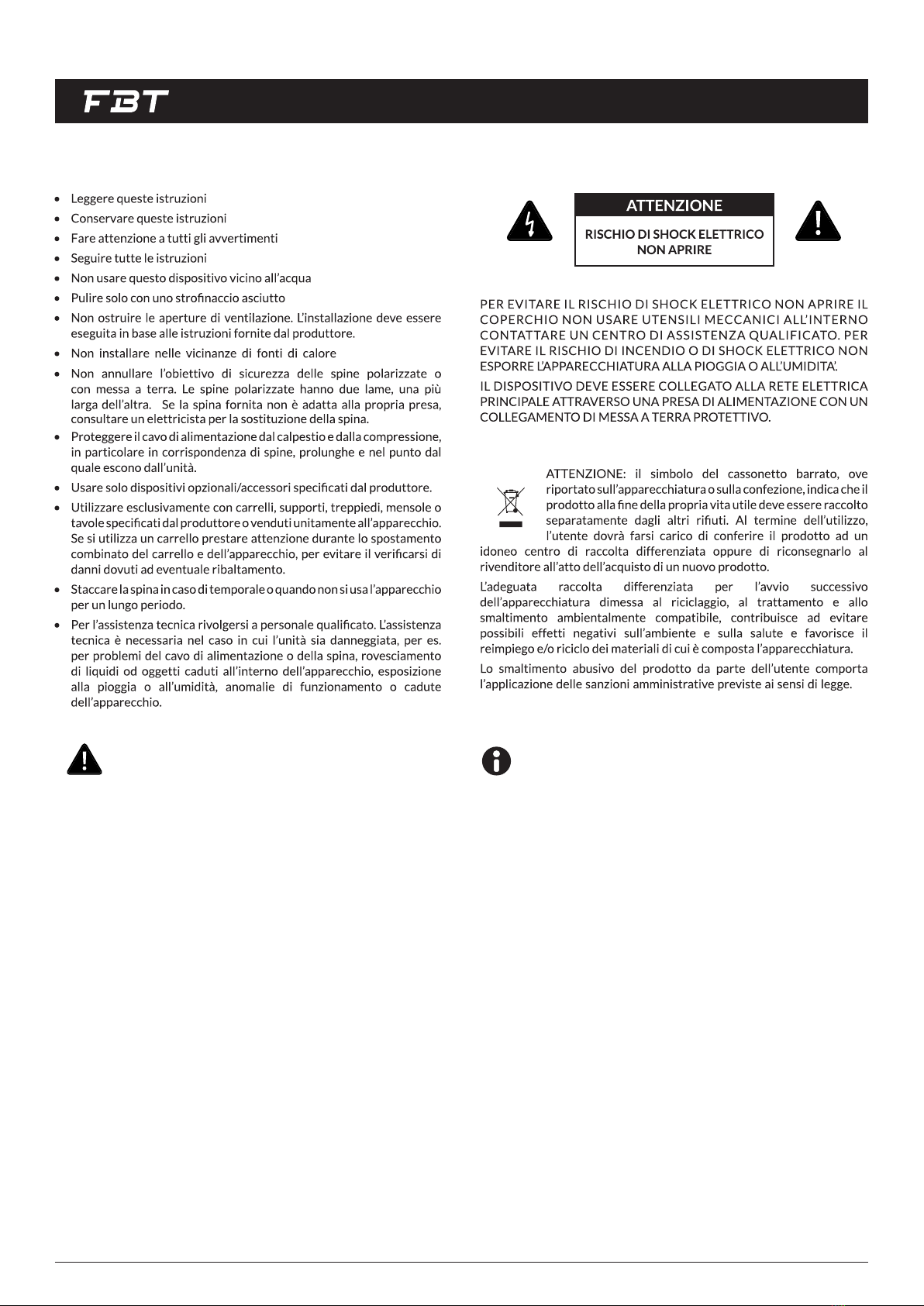

AVVERTENZE

• Le inform azi oni cont enut e in qu esto ma nua le son o stat e

scrupolosamente controllate; tuavia la FBT non si assume nessuna

responsabilità per eventuali inesaezze.

• La FBT Eleronica SpA si riserva il dirio di modiﬁcare le caraerische

tecniche ed esteche dei prodo in qualsiasi momento e senza

preavviso

• Non ulizzare mai le maniglie per sospendere direamente i moduli o il

sistema.

Questo manuale conene informazioni importan sull'uso correo e sicuro

del disposivo. Prima di collegare e ulizzare questo prodoo, leggere

aentamente questo manuale di istruzioni e tenerlo a portata di mano

per riferimen futuri. Il manuale deve essere considerato parte

integrante di questo prodoo e deve accompagnarlo in caso di cambio

proprietà come riferimento per la correa installazione e ulizzo, nonché

per le precauzioni di sicurezza. FBT SpA non si assume alcuna

responsabilità per l'installazione e/o l'uso erra di questo prodoo.

ALIMENTAZIONE & COLLEGAMENTI

La presa di alimentazione comprende anche il vano portafusibile; i fusibili

difeosi devono essere assolutamente sostui con altri che abbiano

valore e caraerische eleriche uguali.

I modelli CANTO 8CA e CANTO 5CA sono sta progea e realizza per

operare con tensione di rete universale 100 - 240 Vac / 50-60Hz.

100-240V - 50/60Hz 2A - FUSE 2.5AT 250V ( mod. CANTO 8CA )

100-240V - 50/60Hz 1.5A - FUSE 2.5AT 250V ( mod. CANTO 5CA )

Collegare il conduore posivo (uscita "+" dell'ampliﬁcatore) al contao

"INPUT +" del conneore Euroblock a 4 poli; collegare il conduore

negavo (uscita "-" dell'ampliﬁcatore) al contao "INPUT -" del

conneore Euroblock a 4 poli.

I modelli CANTO 5C e CANTO 8C sono provvis di conneore Euroblock

a 4 poli.

I conta "LINK +" e "LINK -" sono ulizzabili per un eventuale

collegamento (in parallelo) di un altro diﬀusore acusco.

Il modello CANTO 5CT è provvisto di conneore Euroblock a 4 poli e di

trasformatore di linea, pertanto l'ampliﬁcatore di potenza deve essere

provvisto di uscite a tensione costante a 100V o 70V.

Prima di eﬀeuare i collegamen regolare la tensione di ingresso e la

potenza di uscita tramite apposito seleore.

I conta "LINK +" e "LINK -" sono ulizzabili per un eventuale

collegamento (in parallelo) di un altro diﬀusore acusco.

L'impedenza di ciascun diﬀusore è 16 Ohm.

Collegare il conduore posivo (uscita "+" dell'ampliﬁcatore) al contao

"INPUT +" del conneore Euroblock a 4 poli; collegare il conduore

negavo (uscita "-" dell'ampliﬁcatore) al contao "INPUT -" del

conneore Euroblock a 4 poli.

La tensione di ingresso del diﬀusore deve corrispondere alla tensione di

uscita dell'ampliﬁcatore e la somma delle potenze nominali di tu i

diﬀusori collega alla linea non deve essere superiore a quella

dell'ampliﬁcatore.

• Per minimizzare gli eﬀe induvi dovu all'accoppiamento con campi eleromagneci circostan, ulizzare cavi con conduori intreccia.

• Ulizzare dei cavi con conduori che abbiano una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diﬀusori.

ATTENZIONE

• NON collegare gli ingressi dei diﬀusori direamente ad una linea a tensione costante (es. 100V).

• Per evitare che fenomeni induvi diano luogo a ronzii, disturbi e compromeano il funzionamento del sistema, i cavi per i diﬀusori non devono essere

canalizza assieme ai conduori dell'energia elerica, ai cavi microfonici od altre linee.

• La lunghezza delle linee diﬀusori deve essere ridoa al minimo ( una lunga distanza può comportare l'uso di cavi con sezioni elevate ).

276mm / 10,86"

160mm / 6,29"

170mm / 6,69"

DIMENSIONI

240mm / 9,44"

416mm / 16,37"

240mm / 9,44"

DIMENSIONI

240mm / 9,44"

416mm / 16,37"

276mm / 10,86"

160mm / 6,29"

170mm / 6,69"

INSTALLAZIONE

• Gli accessori di sospensione FBT sono costrui per l'uso esclusivo con i

sistemi "CANTO" e non sono sta progea per l'uso in combinazione

ad alcun altro diﬀusore o disposivo.

• L'installazione dei diﬀusori acusci "CANTO", impiegando gli accessori

di sospensione descri nel presente manuale e le speciﬁche istruzioni

di montaggio, dovrà essere eseguita esclusivamente da personale

qualiﬁcato nel pieno rispeo delle regole e degli standard di sicurezza in

vigore nel paese in cui avviene l'installazione.

• Ogni elemento del soﬃo, parete o altro supporto in cui venga

installato o appeso un sistema "CANTO" deve essere in grado di

supportare il carico in piena sicurezza.

• In caso di installazione ﬁssa occorre sempre pianiﬁcare ed eseguire

ispezioni regolari e speciﬁche per veriﬁcare tue le par che devono

garanre la sicurezza del sistema nel tempo.

• La FBT Eleronica SpA declina ogni responsabilità per eventuali danni o

lesioni causa da suppor o struure non suﬃcientemente solide o da

una installazione non correa.

• Tu i diﬀusori appesi in luoghi di lavoro e/o intraenimento, oltre al

sistema di sospensione principale devono essere provvis di un sistema

di sicurezza secondario indipendente e di capacità di carico adeguata.

INSTALLAZIONE

WM68 SUPPORTO PER FISSAGGIO A MURO / PARETE PER I MODELLI CANTO 8CA E CANTO 8C

60 mm

80 mm

70mm

90mm

92mm

Il supporto WM68 è composto da due par. Per facilitarne il montaggio

ulizzare la dima di cartone contenuta nella confezione per segnare con

precisione i quaro pun di ﬁssaggio.

• Fissare l'altra parte del supporto al diﬀusore per poi agganciare tuo il

sistema.

• Serrare la vite di giunzione

Per maggiori informazioni sull'ulizzo dell'accessorio WM68 consultare la pagina dedicata nel sito

ww.t.it

• Togliere la vite di giunzione (B) e ﬁssare solo la parte del supporto che

andrà a parete (Si consigliano vi M5).

Punto di aggancio ﬁnale

NB. ll diﬀusore ha anche la possibilità di essere impilato sullo stavo

treppiede.

Nel modello CANTO 8CA è previsto l'ulizzo dell'accessorio WM68 in un

solo punto di aggancio (vedi ﬁgura 1).

Fig. 1

Nel modello CANTO 8C è previsto l'ulizzo dell'accessorio WM68 in due

pun di aggancio con la possibilità di ruotare il diﬀusore in posizione

orizzontale o vercale. (vedi ﬁgura 2).

Fig. 2
