FALMEC NUVOLA Manual de usuario

video d'installazione installation video

INSTRUCTIONS

BOOKLET

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ɂɇɋɌɊɍɄɐɂɂ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Nuvola

Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Falmec Nuvola 90

o cerca il tuo prodotto tra le migliori offerte di Cappe da Cucina

Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Falmec Nuvola

Bianco 90 o cerca il tuo prodotto tra le migliori offerte di Cappe da Cucina

DIMENSIONE FORATURA

HOLE SIZES

940 - 1325

505 - 590

540 - 625

973 - 1358

925 - 1310

492 - 577

390

556 128

min 10/max 25

341

239

275

150

NUVOLA 90: 32 KG

NUVOLA 140: 45 KG

pag. page

Seite .

str. side

sivu

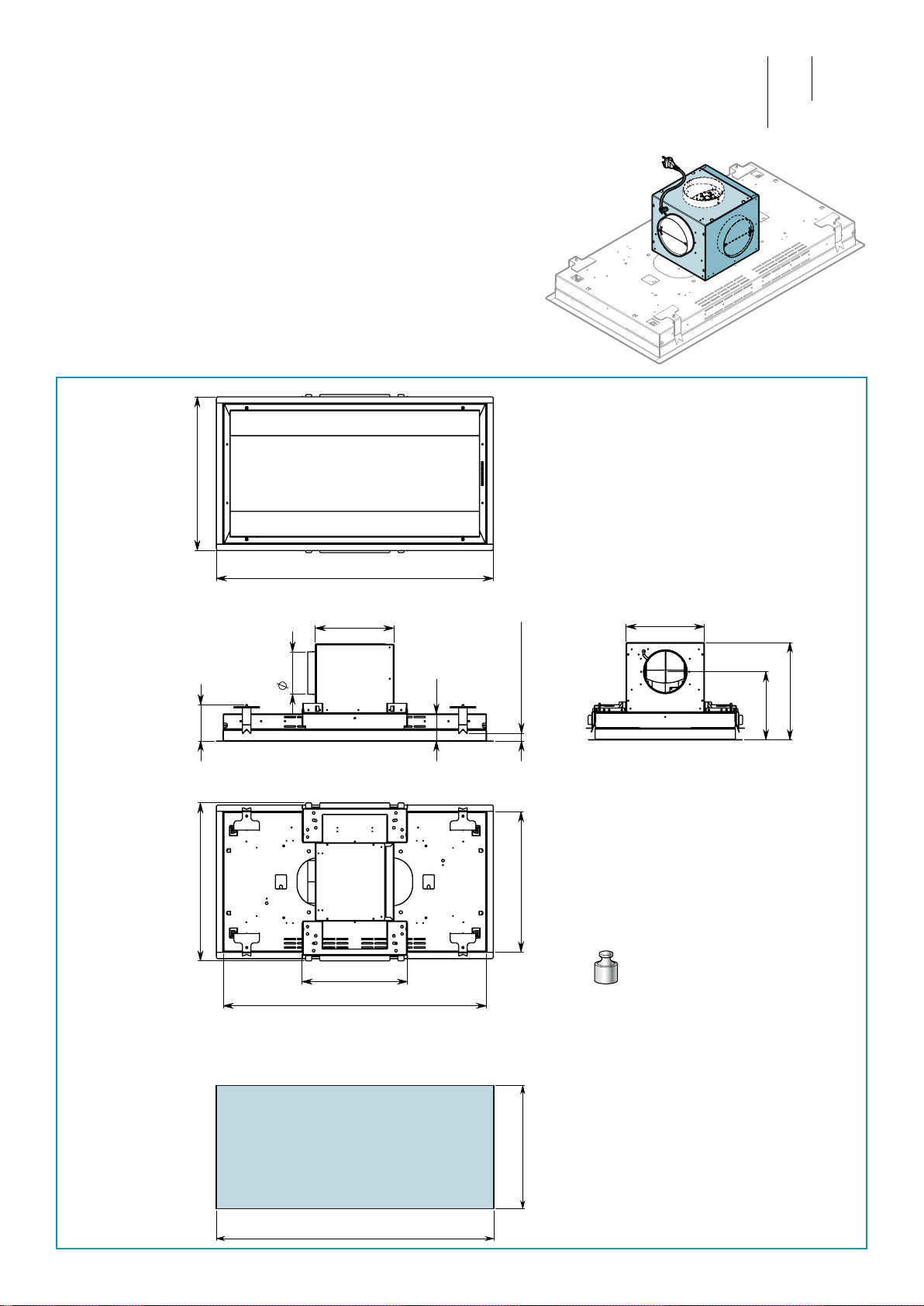

IT  Installazione con motore sulla cappa.

EN  Installation with motor on the hood.

DE  Installation mit Motor an der Haube.

FR  Installation avec moteur sur la hotte.

ES  Instalación con el motor en la campana.

RU      .

PL  Instalacja z silnikiem na okapie.

NL  Installatie met motor op kap.

PT  Instalação com motor na capa.

DK  Installation med motoren på emhætten.

SE  Installation med motor på äkthuven.

FI  Asennus moottori liesituulettimen päällä.

NO Installasjon med motor på hetten.

DIMENSIONE FORATURA

HOLE SIZES

940 - 1325

505 - 590

925 - 1310

min.10/max. 25

499

492

194

345

128

973 - 1358

540 - 625 540 - 625

973 - 1358

390

pag. page

Seite .

str. side

sivu

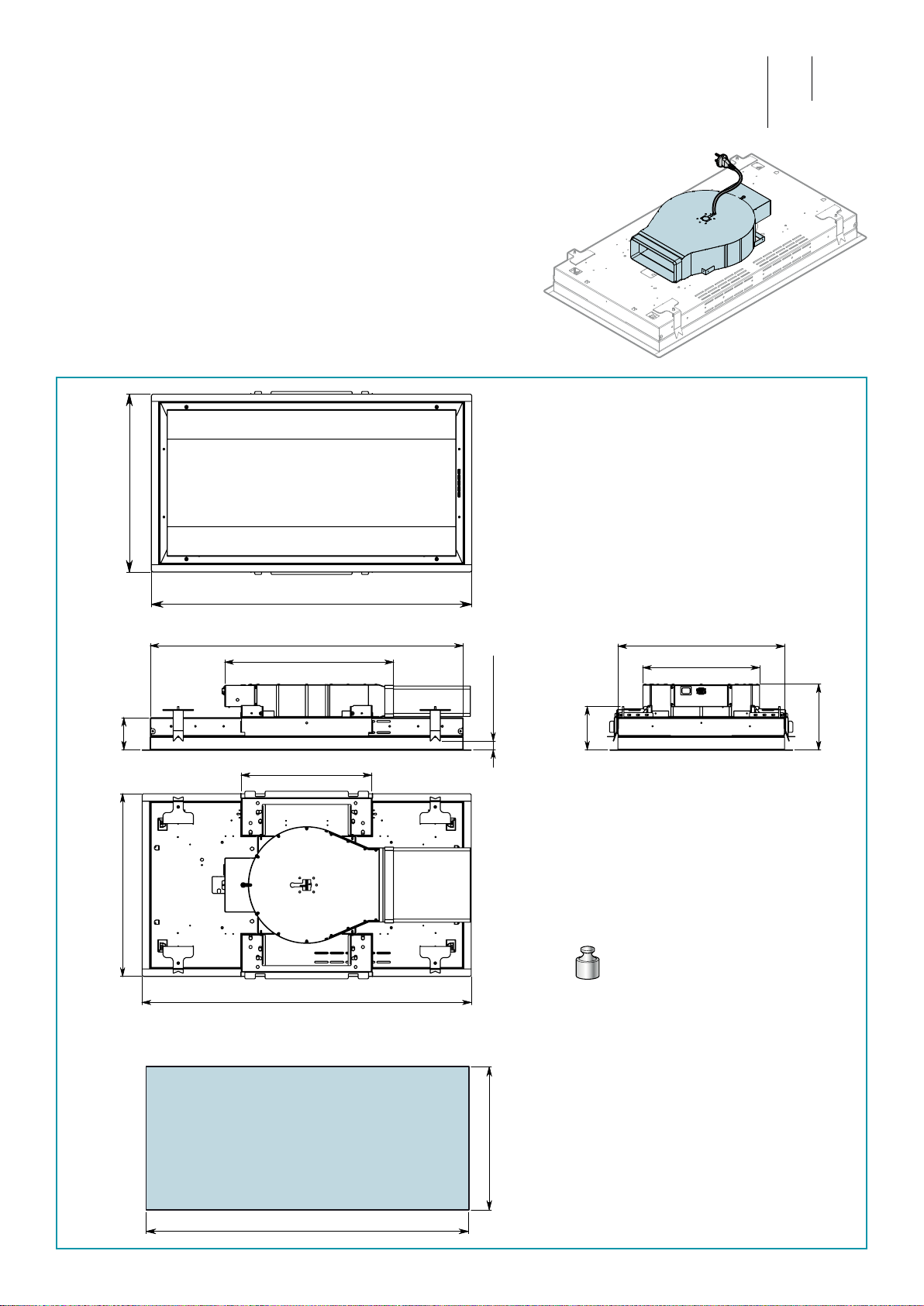

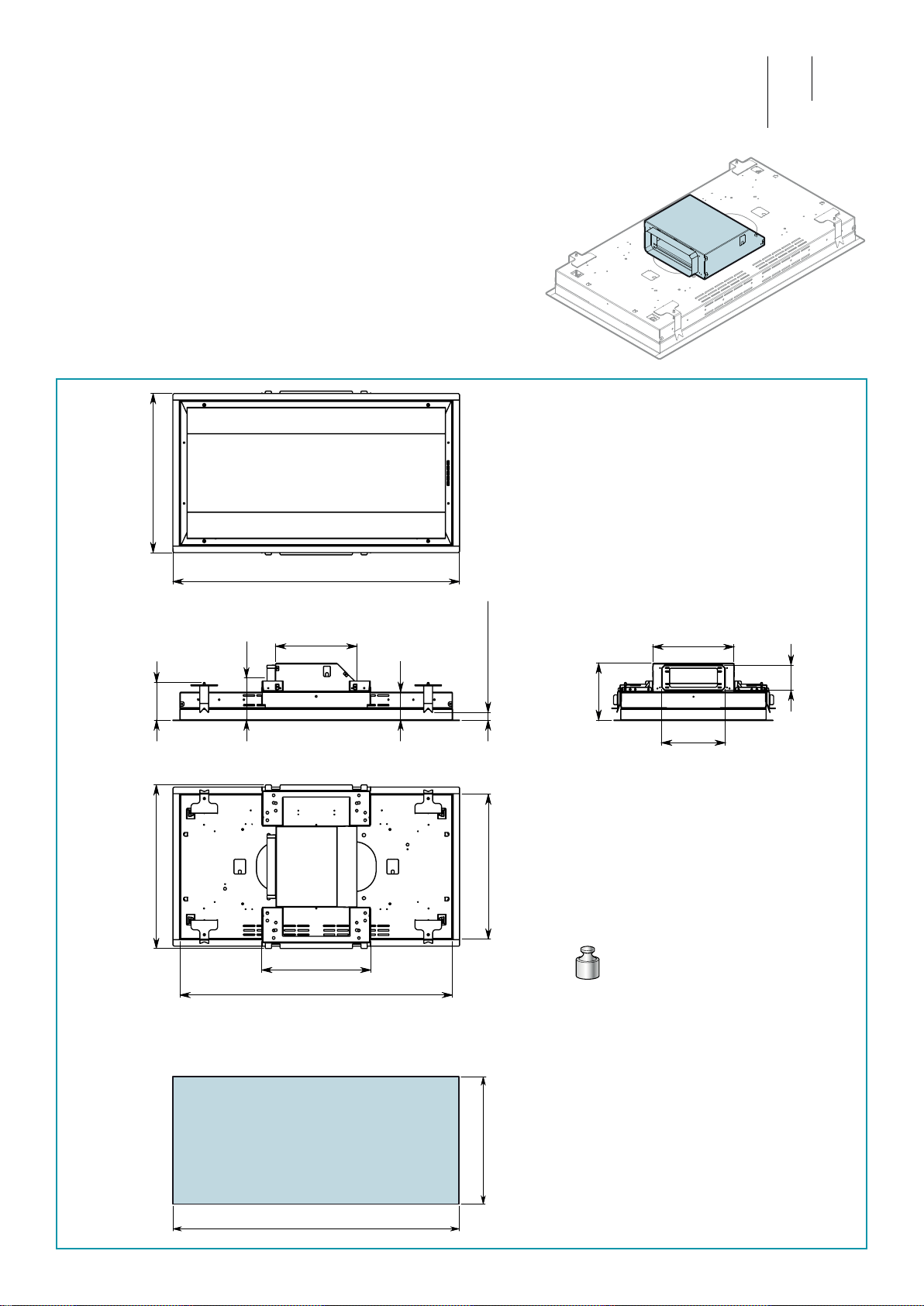

IT  Installazione con motore SLIM.

EN  Installation with SLIM motor.

DE  Installation SLIM-Motor.

FR  Installation avec moteur SLIM.

ES  Instalación con motor SLIM.

RU     SLIM.

PL  Instalacja z silnikiem SLIM.

NL  Installatie met SLIM motor.

PT  Instalação com motor SLIM.

DK  Installation med motoren SLIM.

SE  Installation med SLIM-motor.

FI  Asennus SLIM-moottorilla.

NO  Installasjon med SLIM-motor.

NUVOLA 90: 24 KG

NUVOLA 140: 37 KG

540 - 625

973 - 1358

925 - 1310

492 - 577

390

556

128

min 10/max 25

275 275

216

193

144

DIMENSIONE FORATURA

HOLE SIZES

940 - 1325

505 - 590

NUVOLA 90: 24 KG

NUVOLA 140: 37 KG

pag. page

Seite .

str. side

sivu

IT  Installazione con kit convo-

gliatore e motore remoto.

EN  Installation with conveyor

kit and remote motor.

DE  Installation mit Förder-Kit

und getrennt montiertem

Motor.

FR  Installation avec kit convo-

yeur et moteur à distance.

ES  Instalación con kit transpor-

tador y motor remoto.

RU 

   -

   -

.

PL 

Instalacja z zestawem dopro-

wadzającym i silnikiem ze-

wnętrznym.

NL  Installatie met luchtkanaal en

motor op afstand.

PT  Instalação com kit transpor-

tador e motor remoto.

DK  Installation med kit med

blæser-kappe og ernmotor.

SE  Installation med transpor-

törsats och separat monte-

rad motor.

FI  Asennus kanavasarjalla ja

etäkäyttömoottorilla.

NO  Installasjon med transpor-

tørsett og ernmotor.

DIMENSIONE FORATURA

HOLE SIZES

940 - 1325

505 - 590

min 10/max 25

128 540 - 625

973 - 1358

925 - 1310

492 - 577

150

130

NUVOLA 90: 22 KG

NUVOLA 140: 35 KG

pag. page

Seite .

str. side

sivu

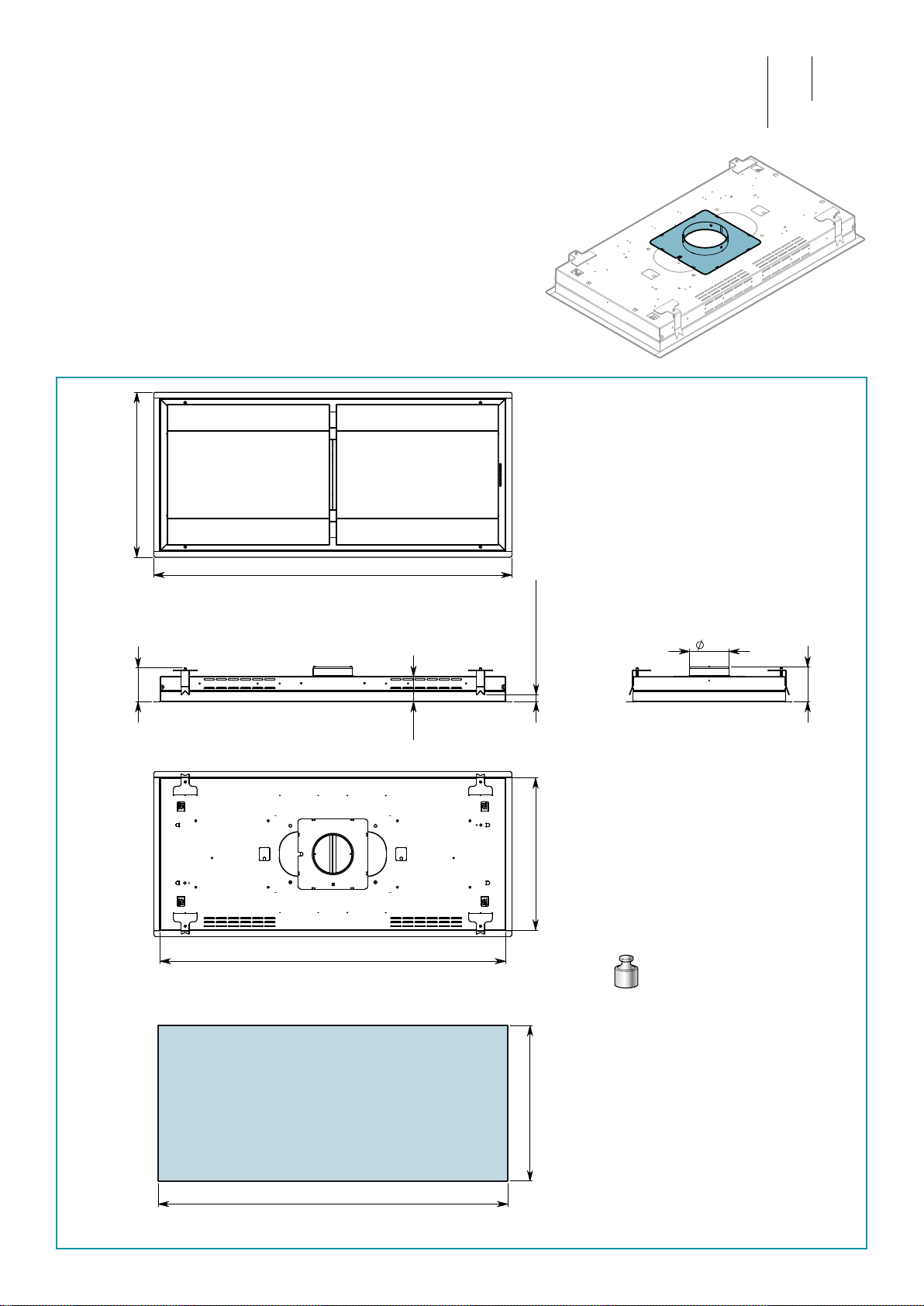

IT  Installazione con motore remoto.

EN  Installation with remote motor.

DE  Installation mit getrennt montiertem Motor.

FR  Installation avec moteur à distance.

ES  Instalación con motor remoto.

RU     .

PL  Instalacja z silnikiem zewnętrznym.

NL  Installatie met motor op afstand.

PT  Instalação com motor remoto.

DK  Installation med ernmotor.

SE  Installation med separat monterad motor.

FI  Asennus etäkäyttömoottorilla.

NO  Installasjon med ernmotor.

Max 1500 mm

ø9 mm

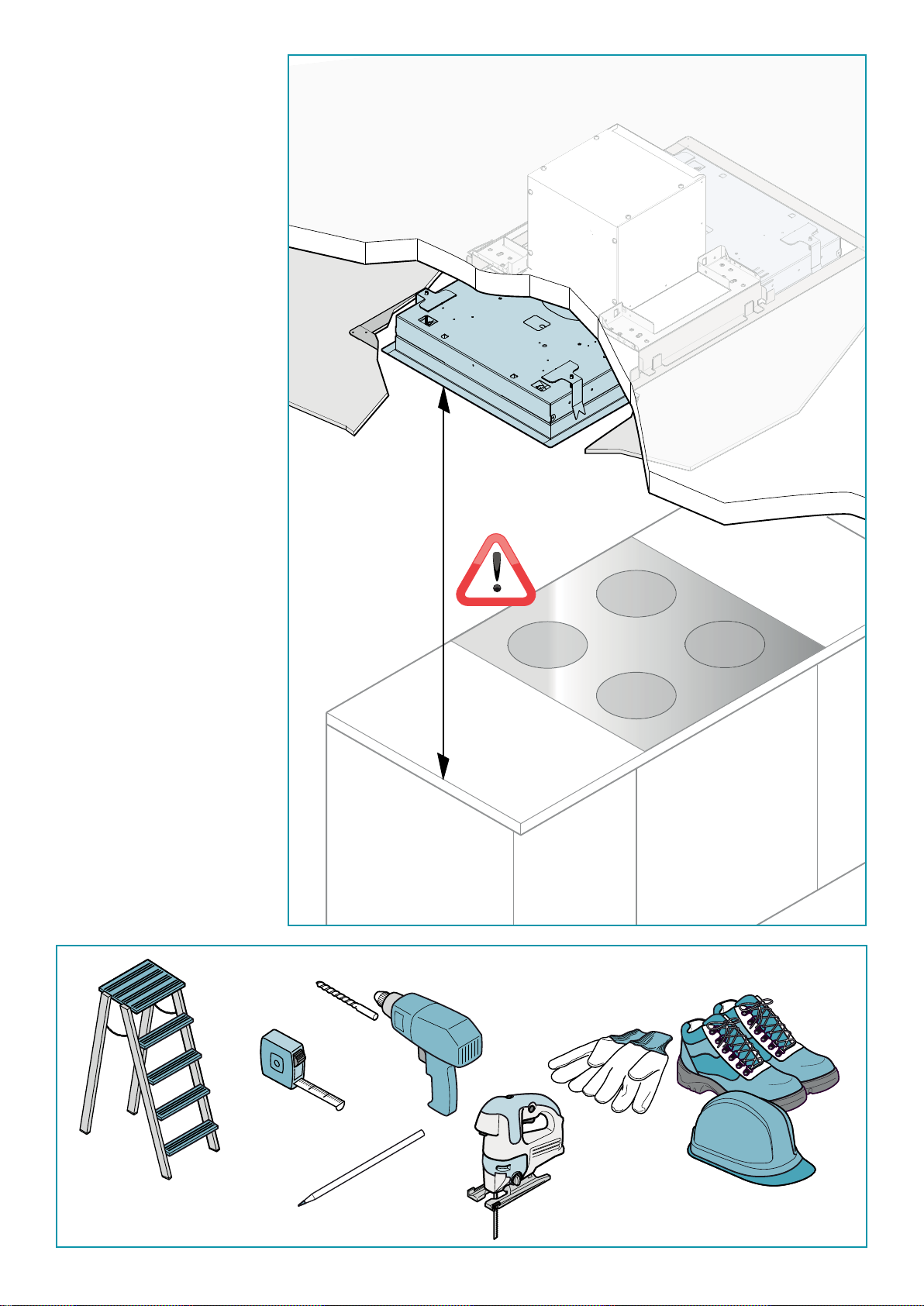

IT - Misure per l’installazione.

EN - Measurements for installation.

DE - Masangaben fur die Installation.

FR - Mesures pour l'installation.

ES - Medidas para la instalacion.

RU -   .

PL - Środki montażowe.

NL - Maten voor de installatie.

PT - Medidas para a instalacao.

DK - Mal for installation.

SE - Installationsatgarder.

FI - Mitat asennusta varten.

NO- Installasjonsmal.

FALSE CEILING

CONTROSOFFITTO

min.

60 mm

min.

60 mm

FALSE CEILING

CONTROSOFFITTO

biadesivo

double adhesive

√

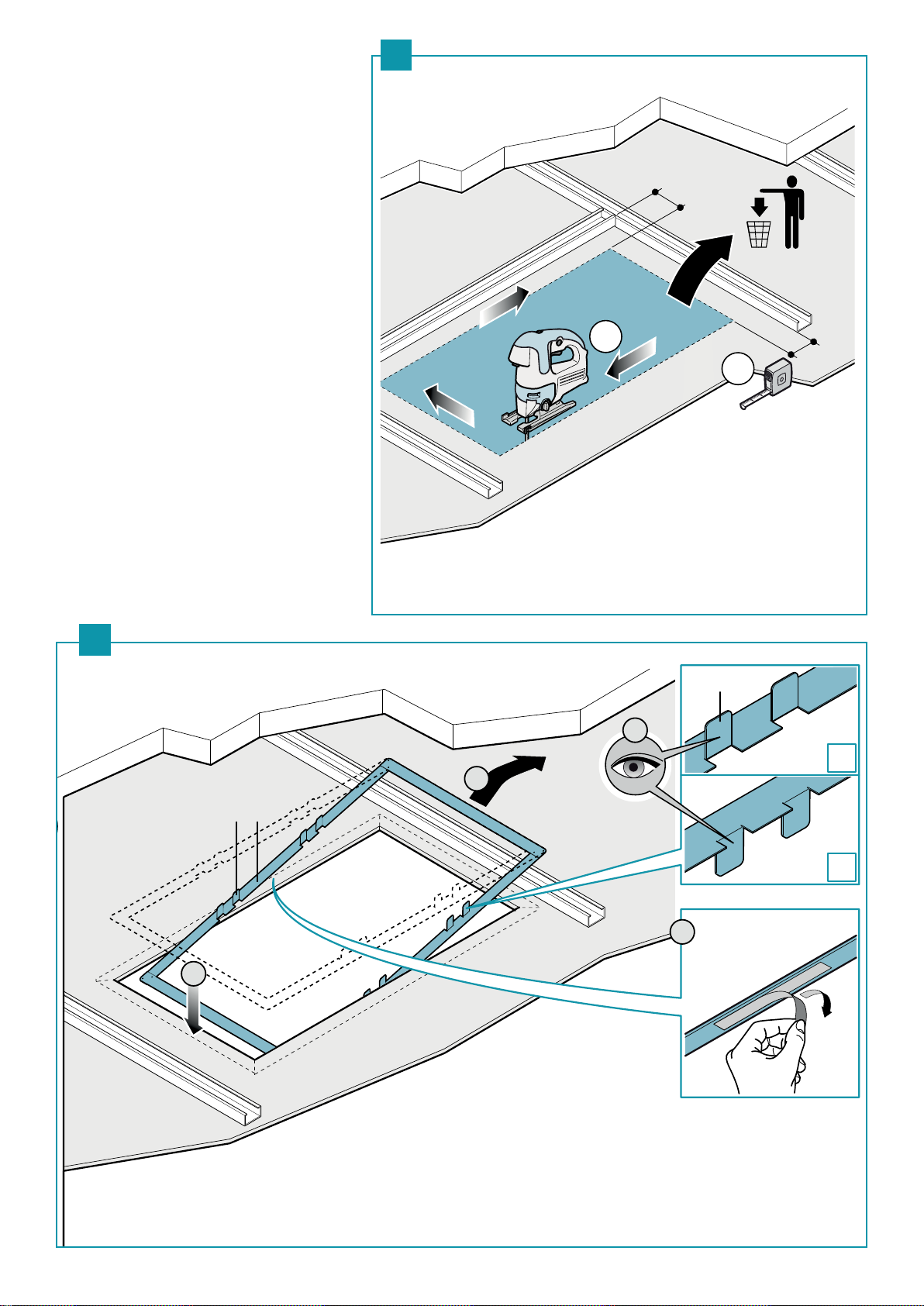

IT - Operazioni preliminari: Taglio cartongesso (1),

inserimento cornice di supporto (2).

EN - Preliminary operations: Cutting the plasterbo-

ard (1), inserting the supporting frame (2).

DE - Vorbereitende Arbeiten: Schnitt Gipskar-

ton(1), Einsetzung Halterungsrahmen(2).

FR -

Opérations préliminaires: Découpe de la plaque

de plâtre (1), insertion d'un cadre de support (2).

ES - Operaciones preliminares: Corte de placas de

yeso (1), inserción del bastidor de soporte (2).

RU -  :  -

 (1),    (2).

PL - Operacje wstępne: Wycięcie gipsokartonu (1),

umieszczenie ramy nośnej (2).

NL - Voorbereidende handelingen: Zaag de ope-

ning in de gipsplaat (1) en breng de steunlijst

(2) aan.

PT - Operações preliminares: Cortar as placas de ge-

sso (1), inserção do quadro de suporte (2).

DK - Indledende handlinger: Tilskæring af gipspla-

de (1), indsætning af støtteramme (2).

SE - Förberedande åtgärder: Skär ut gipsskivan (1)

och sätt i stödramen (2).

FI - Esitoimenpiteet: Kipsilevyn leikkaus (1), tuki-

kehikon asetus (2).

NO- Forberedende operasjoner: Kutt i gipsen (1),

innsetting av støtteramme (2).

Ø9

IT - Operazioni preliminari: ssaggio a sotto

delle catenelle di sicurezza obbligatorie.

EN - Preliminary operations: xing the mandatory safety

chains to the ceiling.

DE - Vorbereitende Arbeiten: Befestigung der obligatorischen

Sicherungsketten an der Decke.

FR - Opérations préliminaires: xation au plafond des chaînes

de sécurité obligatoires.

ES - Operaciones preliminares: jación en el techo de las cade-

nas de seguridad obligatorias.

RU -  :   

  .

PL - Operacje wstępne: mocowanie do sutu obowiązkowych

łańcuchów zabezpieczających.

NL -

Voorbereidende handelingen: bevestiging aan het pla-

fond van de verplichte veiligheidskettingen.

PT - Operações preliminares: xação ao teto das correntes de

segurança obrigatórias.

DK - Indledende handlinger: Fastspænding af de obligatoriske

sikkerhedskæder i loftet.

SE - Förberedande åtgärder: fäst obligatoriska säkerhetsked-

jor till taket.

FI - Esitoimenpiteet: pakollisten turvaketjujen kiinnitys

kattoon.

NO - Forberedende operasjoner: feste obligatoriske sikker-

hetskjeder til taket.

NUVOLA 90 140

X 620 mm 1123 mm

Y 150 mm 220 mm

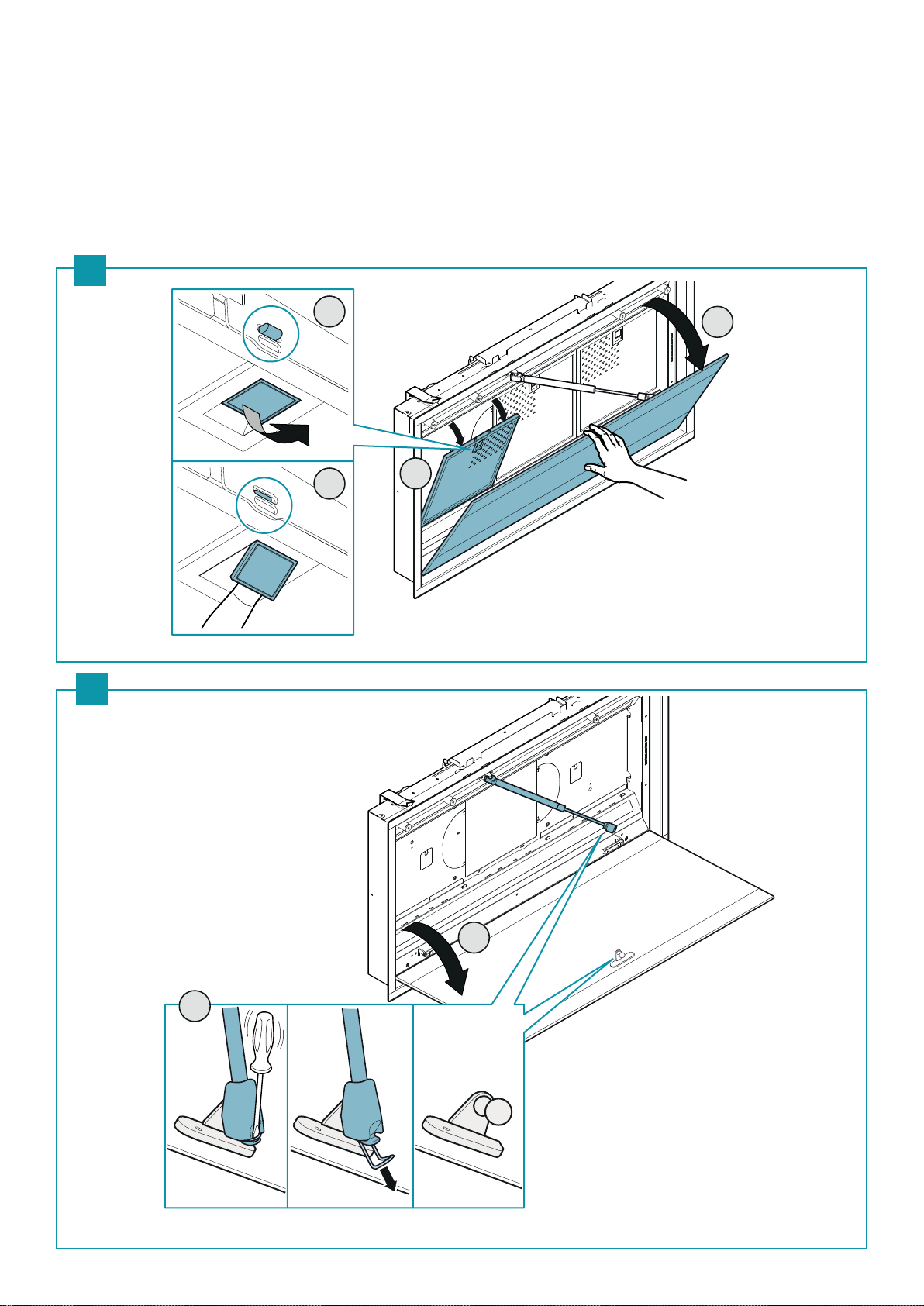

IT - Aprire pannello, togliere ltri (4) e pistone a gas (5);

EN - Open the panel, remove the lters (4) and gas piston (5).

DE - Paneel önen, Filter(4) und Gaskolben(5) entnehmen.

FR - Ouvrir le panneau, retirer les ltres (4) et le piston à gaz (5).

ES - Abrir el panel, quitar los ltros (4) y un pistón de gas (5).

RU -

 ,   (4)    (5).

PL - Otworzyć panel, zdjąć ltry (4) i tłok pneumatyczny (5).

NL - Open het paneel, verwijder de lters (4) en de gaszuiger (5).

PT - Abrir o painel, retirar os ltros (4) e pistão de gás (5).

DK - Åbn panelet, tag ltrene (4) og gasstemplet (5) ud.

SE - Öppna panelen, avlägsna ltren (4) och gaskolven (5).

FI - Avaa paneeli, irrota suodattimet (4) ja kaasumäntä (5).

NO- Åpne panelet, ta ut ltrene (4) og gasstempel (5).

INLET

1 2

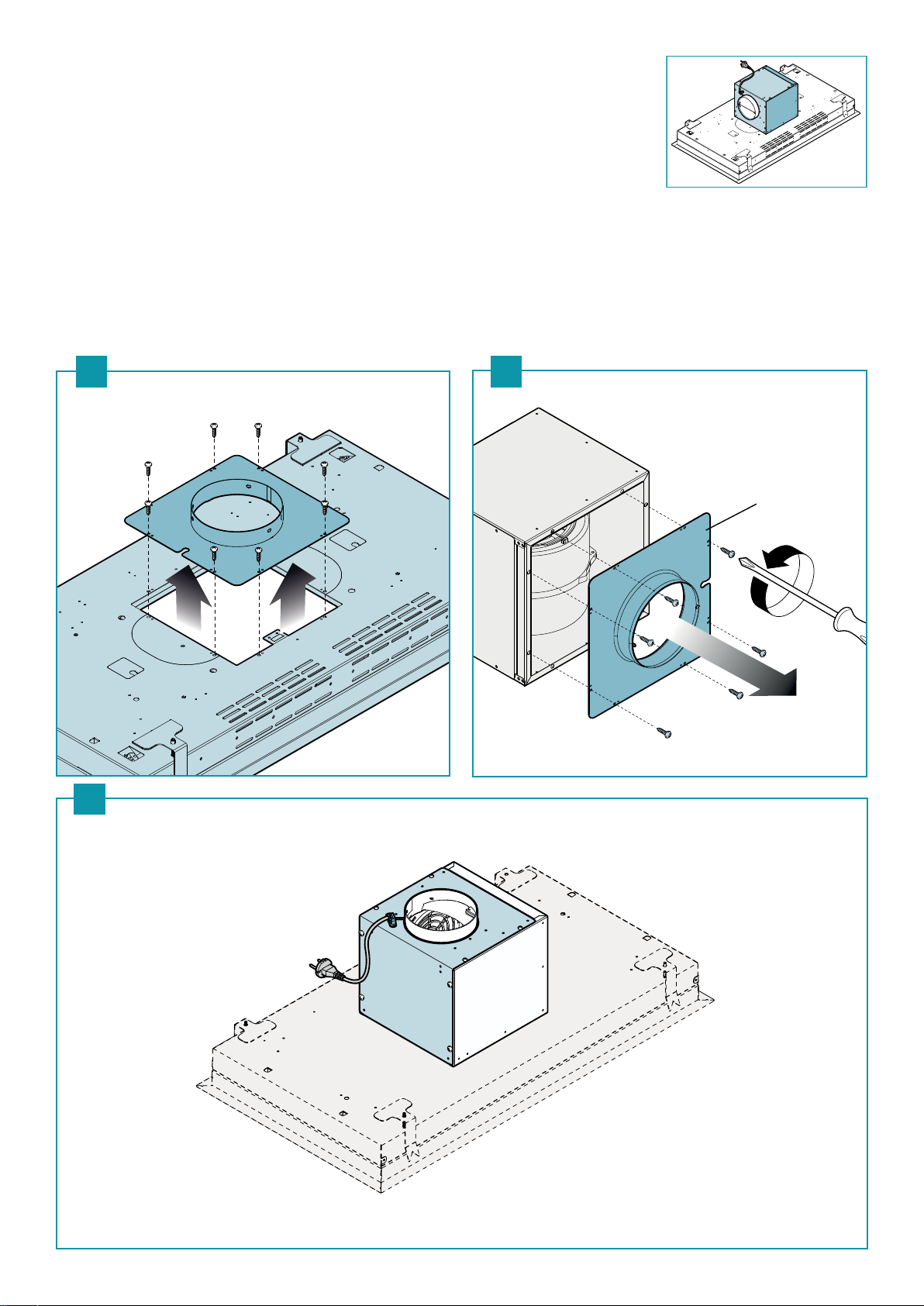

IT - Togliere la angia dalla cappa (1) e dal

motore (2). Se l'uscita aria è verso l'alto,

vedi (3). Per altre direzioni, Vedere (4) e

(5).

EN - Remove the ange from the hood (1) and

the motor (2). If the air outlet is upward,

see (3). For other directions, see (4) and

(5).

DE - Den Flansch der Haube (1) entfernen

und des Motors(2) entfernen. Wenn der

Luftauslass nach oben gerichtet ist, siehe

(3). Für andere Richtungen siehe (4) und

(5).

FR - Retirer la bride de la hotte (1) et du mo-

teur (2). Si la sortie d'air est vers le haut,

voir (3). Pour d'autres directions, voir (4)

et (5).

ES -

Retirar la brida de la campana (1) y del mo-

tor (2). Si la salida de aire es ascendente,

véase (3). Para otras direcciones, ver (4) y (5).

RU -     (1)

  (2).  

  ,  (3). 

 ,  (4)  (5).

PL - Zdjąć kołnierz z okapu (1) i z silnika (2).

Jeżeli wylot powietrza do góry, patrz (3).

PW przypadku innych kierunków, patrz (4)

i (5).

NL - Verwijder de ens van de kap (1) en van

de motor (2). Of de luchtuitlaat is opwa-

arts, zie (3). Voor andere richtingen, zie

(4) en (5).

PT - Retirar o ange da capa (1) e do motor

(2). Se a saída de ar é para cima, ver (3).

Para outras indicações, ver (4) e (5).

DK - Tag angen af emhætten (1) og motoren

(2). Hvis afgangsluften er opad, se (3). For

andre retninger, se (4) og (5).

SE - Avlägsna änset från äkthuven (1) och

motor (2). Om luftutloppet är uppåt, se

(3). För andra riktningar, se (4) och (5).

FI -

Ota laippa pois liesituulettimesta (1) ja

moottorista (2). Jos ilmanpoistoaukko on

ylöspäin (3). Ja muihin suuntiin, katso (4) ja

(5).

NO - Fjern ensen fra hetten (1) og motoren

(2).

Dersom luftutløpet er oppover, se (3). For

andre retninger, se (4) og (5).

Otros manuales para NUVOLA

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Campana de ventilación de FALMEC

FALMEC

FALMEC FDNUV36C6SS Manual de usuario

FALMEC

FALMEC EUROPA Guía del usuario

FALMEC

FALMEC Nube Evo NUBE90W Manual de usuario

FALMEC

FALMEC MERCURIO Manual de usuario

FALMEC

FALMEC Polar FDPLR15W5SS Manual de usuario

FALMEC

FALMEC Circle tech Spazio Island 130 Manual de usuario

FALMEC

FALMEC FDLUM70ISS-2R-RIGHT Manual de usuario

FALMEC

FALMEC Time Manual de usuario

FALMEC

FALMEC Down Draft 90 Manual de usuario

FALMEC

FALMEC Quasar TOP 90 Manual de usuario

FALMEC

FALMEC DORA Instrucciones de montaje

FALMEC

FALMEC Mizar 90 Manual de usuario

FALMEC

FALMEC airmec Built-in 70 Manual de usuario

FALMEC

FALMEC LUMEN Manual de usuario

FALMEC

FALMEC Mercurio EVO Manual de usuario

FALMEC

FALMEC Virgola FDVRG24W3SS Manual de usuario

FALMEC

FALMEC Built-in 70 Manual de usuario

FALMEC

FALMEC Polar Black 35 Manual de usuario

FALMEC

FALMEC FDLUM36I5SS Manual de usuario

FALMEC

FALMEC Elios ELIAN90H3 Manual de usuario

FALMEC

FALMEC VERSO Series Manual de usuario

FALMEC

FALMEC gruppo incasso Pro Manual de usuario

FALMEC

FALMEC QUASAR Manual de usuario

FALMEC

FALMEC Lumina Series Manual de usuario

Manuales populares de Campana de ventilación de otras marcas

emmeti

emmeti RECUPA MED A-140 Guía

Nibe

Nibe F135 Manual de usuario

Kuppersberg

Kuppersberg INTRO 60 Instrucciones de instalación y mantenimiento

Zephyr

Zephyr Spruce AK9834BS Guía de instalación

Hisense

Hisense MH6INBG Manual de usuario

Miele

Miele DA 1255 Manual de usuario

Broan

Broan 46000 Manual de usuario

GE Profile PV977 Instrucciones originales

Whirlpool

Whirlpool RH2600XL-1 SERIES Manual de usuario

Küppersbusch

Küppersbusch DX ISLA Manual de usuario

ETNA

ETNA AV360RVS Manual de usuario

JUNO

JUNO JDF603E6 Manual de usuario

Miele

Miele DA 6708 D Manual de usuario

Tricity Bendix

Tricity Bendix LE 150 Manual

AEG

AEG X68163BV1 Manual de usuario

AEG

AEG 125 D Manual de usuario

Smeg

Smeg KSEV97X Manual de usuario

Nibe

Nibe S Series Guía del usuario
