FAAC EDC 01L Manual de usuario
Door Controller
EN
IT
FR
DE
ES
NL
Door Controller 2 532226 - Rev. D
DICHIARAZIONE CE DI CONFORMITÀ
Il Fabbricante
Ragione sociale: FAAC S.p.A. Soc. Unipersonale
Indirizzo: Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALIA
con la presente dichiara sotto la propria esclusiva responsabilità che il seguente prodotto:
Descrizione: Door Controller
Modello: EDC 01L / EDC 01R
rispetta le seguenti legislazioni comunitarie applicabili:
2014/30/EU
2011/65/EU
Inoltre sono state applicate le seguenti norme armonizzate:
EN 61000-6-2:2005
EN 61000-6-4:2007 + A1:2011
Bologna, 20-11-2017 CEO
Sommario
DatiTecnici .......................................... 1
Descrizione Prodotto ............................... 2
Connessioni ......................................... 3
DHCP ................................................ 4
Interfaccia web ..................................... 5
Collegamenti:....................................... 6
Lettori:.......................................... 6
SPInet: .......................................... 6
Wiegand o Magnetic-stripe:................... 6
Porte seriali RS232:.............................. 6
RS485:.............................................. 7
Uscite:.............................................. 8
Ingressi............................................. 8
Configurazione..................................... 10
Modalità operativa:........................... 10
Modalità programmazione:.................. 10
Accessori .......................................13
IT Istruzioni originali
Door Controller 1 532226 - Rev.D
IT
Istruzioni originali
Door Controller
Tensione di alimentazione 11-15Vdc
Assorbimento max 2,5W
2 relè (NA e NC) 250Vac 10A
3 inputs (Stato porta, pulsante uscita, 1 aux)
1 bus bi-direzionale per 2 lettori
2 porte Wiegand/Magnetic Stripe
2 porte RS232 per lettori commerciali
1 porta Ethernet 10/100 Mb
1 porta RS485
Utenti (off-line) Max 50000
Eventi (off-line) Max 8000
Batteria per RTC CR2032
Dimensioni scheda (LxPxH) 132x119x32 mm
Dimensioni contenitore IP55 (LxPxH) (optional) 262x201x89 mm
Temperatura di esercizio -20 °C +55 °C
• DATI TECNICI
Door Controller 2 532226 - Rev. D
Il Door Controller è stato progettato per la gestione di un varco, abilitandone
l’apertura e controllandone lo stato.
Gestisce i lettori FAAC tramite il Bus Spinet, dispone anche di 2 porte per let-
tori Magnetic-Stripe o Wiegand. Deve essere collegato al Network Controller
attraverso la linea RS485 o via rete LAN, a seconda del modello a disposizione.
Modello RS485
Memoria:
L’unità di controllo Door Controller
RS485 permette di memorizzare fino a
10000 titoli su Flash e modulo orologio
tamponato con batteria Litio (mod.
CR2032) e fino a 100 Profili (dipen-
denti dalla configurazione in Keydom).
Modello LAN
Memoria:
L’unità di controllo Door Controller
LAN permette di memorizzare fino a
50000 titoli su Flash e modulo orologio
tamponato con batteria Litio (mod.
CR2032) e fino a 100 Profili (dipen-
denti dalla configurazione in Keydom).
• DESCRIZIONE PRODOTTO
IT Istruzioni originali
Door Controller 3 532226 - Rev.D
IT
Istruzioni originali
• CONNESSIONI
Unità di controllo:
L’alimentazione del dispositivo può variare da 11 a 15 V e deve essere continua.
La tensione di alimentazione viene riportata direttamente sul bus SPInet per
l'alimentazione dei lettori di badge FAAC.
!ATTENZIONE !!
Utilizzare un alimentatore protetto contro i corto-circuiti, max 3A o con
fusibile Max 3A.
Non collegare batterie senza appositi fusibili o protezioni, Max 3A.
L’unità Door Controller è protetta contro l’inversione di polarità.
1
Led di
segnalazione
Pulsante di
Programmazione
Door Controller 4 532226 - Rev. D
2
• DHCP ABILITATO
! Il dispositivo Door Controller esce di fabbrica configurato con il DHCP attivo.
Questa funzione è disponibile dalla versione firmware Door Controller 01.01.01 K
o superiore e software Keydom 1.1.0 o superiore.
Con versioni Software o Firmware inferiori vedere sezione DHCP DISABILITATO.
Nel caso in cui nella propria rete non sia disponbile il servizio DHCP si dovrà modificare
la configurazione del Door Controller (vedi capitolo Configurazione - Funzione 3).
Per configurare indirizzo IP, Subnet Mask, Gateway, ed il Numero di identifi-
cazione del Door Controller installare ed alimentare tutti i Door Controller,
accedere al software Keydom in Configurazione - Dispositivi - Ricerca Dispositivi
(attenersi al manuale del software Keydom per l'utilizzo).
Una volta assegnato un indirizzo IP fisso, la funzione DHCP viene automati-
camente disabilitata.
• DHCP DISABILITATO
Con DHCP disabilitato (vedi capitolo Configurazione - Funzione 3 Disabilitazione/abilita-
zione DHCP) per modificare i parametri si dovrà utilizzare l'Interfaccia Web del
Door Controller accedendo all'indirizzo IP configurato.
• ASSEGNAZIONE INDIRIZZO IP PER DOOR CONTROLLER LAN
IT Istruzioni originali
Indirizzo IP di default: 192.168.1.240
Door Controller 5 532226 - Rev.D
Per accedere a questa funzione si deve aprire, su di un computer, un Browser
come, ad esempio Chrome o Firefox.
Il PC deve appartenere alla stessa SubNet del Door Controller.
Nella barra degli indirizzi inserire l’IP del Door Controller (se default):
http://192.168.1.240
Per motivi di sicurezza è richiesta l’autenticazione.
Pertanto apparirà una finestra ove inserire Nome Utente e la Password associata.
Il Nome Utente e la Password, sono personalizzabili.
Quelli in uso quando il Door Controller è nuovo di fabbrica sono:
Utente di default admin
Password di default admin
Dall’interfaccia Web è possibile modificare:
1. Abilitare o disabilitare DHCP
2. Indirizzo IP
3. Subnet Mask
4. Gateway
5. Porta di comunicazione
6. Http Port
7. Bus Address (Numero di identificazione del Door Controller)
8. Username e Password di accesso all’interfaccia Web.
IT
Istruzioni originali
Door Controller 6 532226 - Rev. D
• COLLEGAMENTI:
• LETTORI:
I lettori possono essere di diverso tipo:
SPINET:
collegabile al morsetto J17,
se ne possono collegare 2 con apposito cavo bus S-CAVO-BUS(composto da 2
coppie twistate e schermate).
La lunghezza massima di ogni ramo SPInet è 30 mt.
I Lettori devono essere indirizzati A e B (vedi manuale lettori).
3

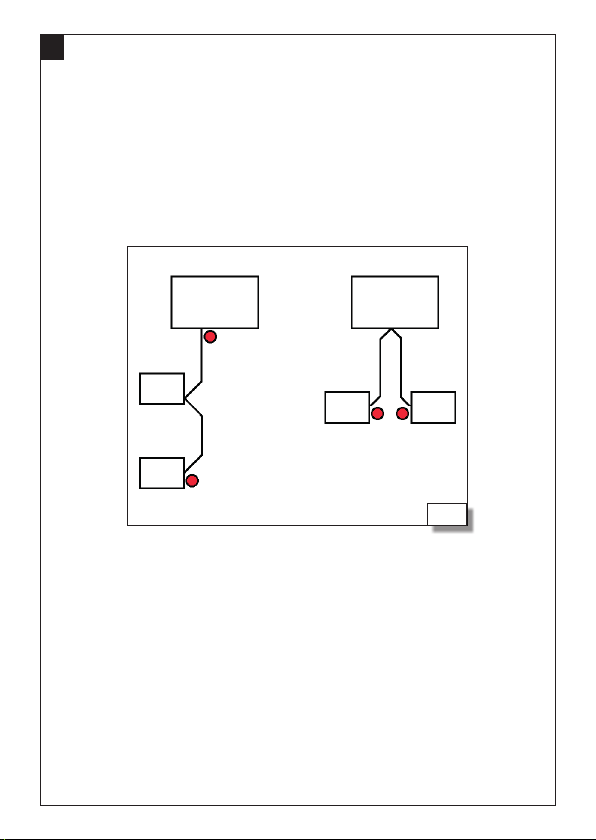

Nella Figura 3 si mostrano due esempi della connessione dei lettori sulla linea
SPInet. I pallini indicano la resistenza di carico, inserita sul primo e sull’ultimo
dispositivo della linea.
WIEGAND O MAGNETIC-STRIPE:
Da collegarsi agli appositi morsetti a 5 poli J12 e J13, rispettivamente Lettore
A e B.
Utilizzare un cavo a 5 poli schermato: 5 x 0,5mm2. Collegare lo schermo
solo lato Door Controller. Lunghezza massima del cavo 30 mt.
PORTE SERIALI RS232:
collegabili ai morsetti J8 e J9, quali ad esempio RiconoscitoriTarghe o lettori di
codici a barre. Lunghezza massima del cavo 12mt.
Bus Bus
Lettore
ALettore
A
Lettore
B
Lettore
B
Door Controller Door Controller
IT Istruzioni originali
Door Controller 7 532226 - Rev.D
IT
Istruzioni originali
• RS485:
collegabile al morsetto J6, per collegamento con Network Controller.
Max 1200mt di lunghezza ramo tra Network Controller e l’ultima Door Controller.
Cavo 2 poli twistato e schermato per linee dati RS485.
(CEAM Y09842 cod. 0925162 - Belden 9841)
Inserire resistenza di carico all’inizio e alla fine del ramo (J7).
4
Network Controller
Max . 16
Door Controller
Max . 16
Door Controller
Door Controller 8 532226 - Rev. D
• INGRESSI
Al morsetto (J14) sono disponibili 3 ingressi, attivabili collegandoli a GND
attraverso un“contatto pulito” (es. un relè).
Dipendentemente dalla configurazione del Device, gli ingressi saranno confi-
gurati in automatico,
(vedi tabella):
Configurazione IN1 IN2 IN3
Punto di lettura Configurabile Configurabile Configurabile
Varco Pedonale Configurabile Transito Configurabile
Varco Veicolare Presenza lettore A Transito Configurabile
Varco Veicolare bidirezionale Presenza lettore A Transito Presenza lettore B
Gestore porta Stato porta Apriporta Configurabile
5
• USCITE:
le uscite relè disponibili sono 2 (RL1 - RL2) con doppio contatto (N.A. e N.C.)
disponibili al morsetto (J10).
La potenza massima collegabile ai contatti è 10A a 250Vac.
!ATTENZIONE !!
Interporre tra i contatti del relè ed il carico una protezione, (es. fusibile)
del valore idoneo al carico utilizzato, e comunque Max. 10A.
Esempio collegamento Punto di Lettura
Door
Controller
XKPR
IT Istruzioni originali
