FAAC TM2 X SW Manual de usuario
TM2 X SW
TM2 X SW 2 A4518_6H80_Rev.A
SOMMARIO
COLLEGAMENTI ELETTRICI................................................................................... 3
CARATTERISTICHE TECNICHE ................................................................................ 3
FUNZIONE LUX................................................................................................. 4
TELECOMANDI COMPATIBILI................................................................................. 5
LEGENDA DEI SIMBOLI ....................................................................................... 5
SPIEGAZIONE DELLE SEQUENZE DI COMANDO ............................................................ 6
POSIZIONE DEL SENSORE .................................................................................... 7
ASSOCIAZIONE DI PIÙ MOTORI AL SENSORE .............................................................. 7
FISSAGGIO DEL SENSORE .................................................................................... 8
MEMORIZZAZIONE DEL SENSORE........................................................................... 9
CANCELLAZIONE DEL SENSORE ............................................................................. 9
REGOLAZIONE DELLA FUNZIONE VENTO..................................................................10
ATTIVAZIONE DELLA RIAPERTURA AUTOMATICA........................................................10
DISATTIVAZIONE DELLA RIAPERTURA AUTOMATICA....................................................11
REGOLAZIONE DELLA FUNZIONE LUCE ....................................................................11
ATTIVAZIONE DELLA MODALITÀ AUTOMATICA/MANUALE CON TELECOMANDOTM2 X TS..........12
MODALITÀ TEST ..............................................................................................13
DICHIARAZIONE DI CONFORMITÀ EU......................................................................14
IT
TM2 X SW 3 A4518_6H80_Rev.A

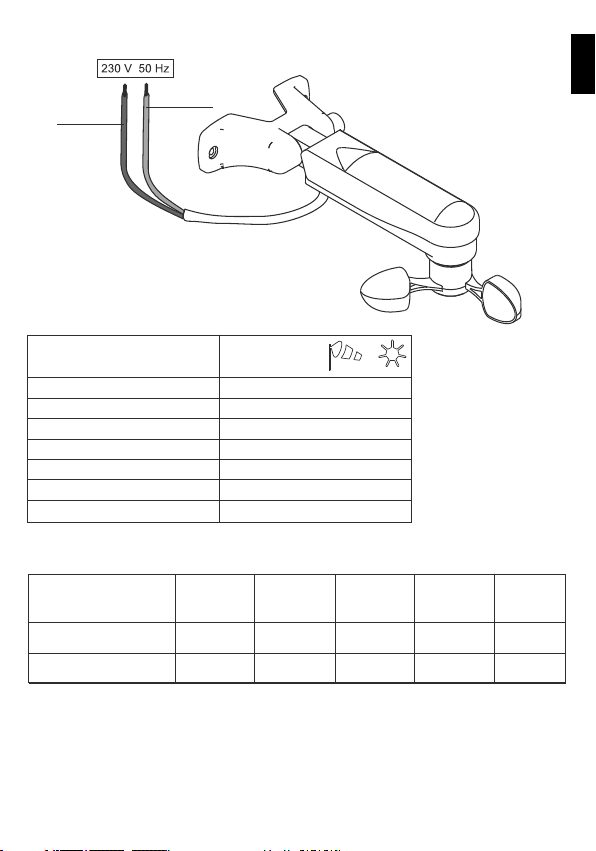

COLLEGAMENTI ELETTRICI
CARATTERISTICHE TECNICHE
blu
marrone
TM2 ERY
TM2 X R Mini
COMPATIBILITÀ
CHIUSURA
CON ALLARME
VENTO
√
√
√√
√
√
RIAPERTURA
AUTOMATICA
APERTURA E
CHIUSURA
CON LUCE
POSIZIONE
INTERMEDIA
AGGIUNTIVA
POSIZIONE
‘‘PRIVACY”
TM2 X SW
Alimentazione V / Hz)
Frequenza radio (MHz)
Regolazione sensore vento (km/h)
Regolazione sensore luce (klux)
Grado di protezione
Dimensioni (mm)
Peso (g)
230 / 50
433,92
7,5 - 45
2,5 - 100
IP33
300x140xH95
365
In base al motore/centralina a cui ilTM2 X SW è associato, la disponibilità di alcune
funzioni cambia come indicato nella seguente tabella:
IT
TM2 X SW 4 A4518_6H80_Rev.A
FUNZIONE LUX
IMPORTANTE! Per utilizzare la funzione luce nel modello“TM2 X SW” è necessario
utilizzare un telecomando della serie TM2 X TS con la funzione LUX.
TM2 X TS-1
Attivazione funzione luce
Disattivazione funzione luce
TM2 X TS-7
Attivazione/Disattivazione funzione luce
Sensore vento e sensore luce attivati
Solo sensore vento attivato
IT
TM2 X SW 5 A4518_6H80_Rev.A

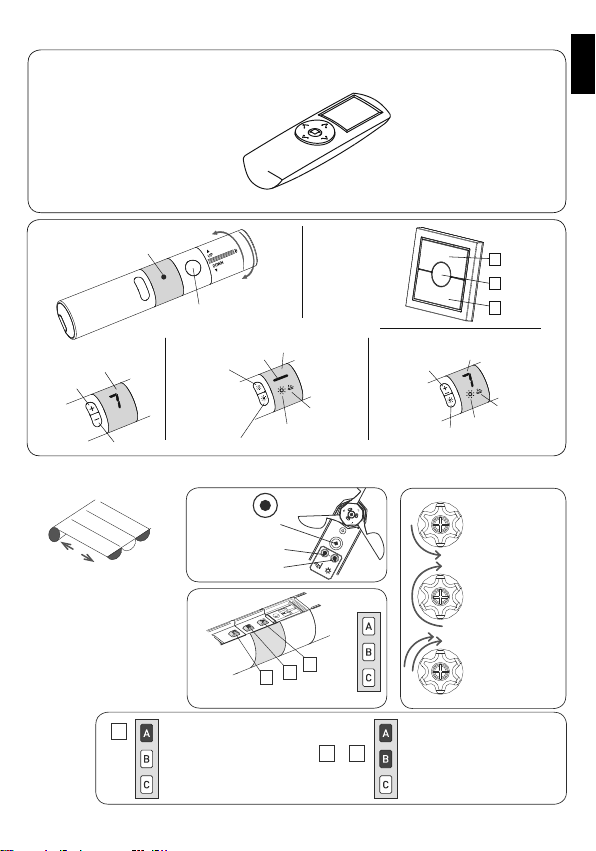

TELECOMANDI COMPATIBILI
LEGENDA DEI SIMBOLI
rotazionebrevedel
motoreinunsenso
rotazionelungadel
motore nell’altro
senso
doppia breve ro-
tazione
del motore
Premere i tasti A e B
contemporaneamente
Premere il tasto A
A
+
A B
discesa
salita
1
2
3
4
51
2
3
4
5
regolazione vento
regolazione luce
set
discesa stop
salita
A
B
C
DISPLAY
Cambio
canale +
Cambio
canale
-
salita
stop
discesa
A
B
C
SALITA
DISCESA
LED
STOP
LED DISPLAY
Attivazione
funzione luce
Disattivazione funzione luce
Funzione luce attiva
Funzione
vento attiva
DISPLAY
Cambio canale
Attivazione/Disattivazione
funzione luce
Funzione
vento attiva
Funzione luce attiva
Fare riferimento alle istruzioni
specifiche del telecomando
TM2 X TT50
TM2 X T1 TM2 X TW1
TM2 X T7 TM2 X TS1 TM2 X TS7
IT
TM2 X SW 6 A4518_6H80_Rev.A

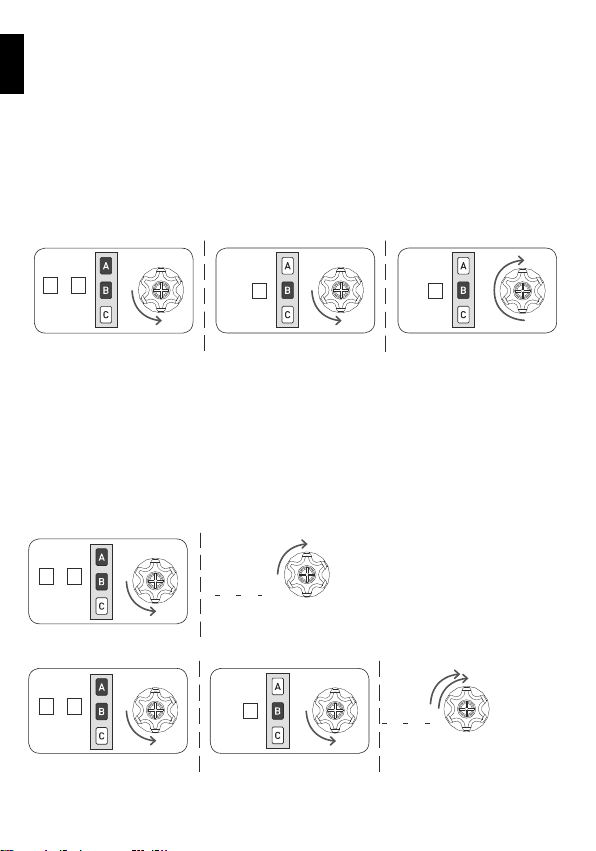

SPIEGAZIONE DELLE SEQUENZE DI COMANDO
La maggior parte delle sequenze di comando è composta da tre passi ben distinti,
al termine dei quali il motore segnala, con diversi tipi di rotazione, se il passo si è
concluso in modo positivo o negativo. Lo scopo di questo paragrafo è quello di
riconoscere le segnalazioni del motore.
I tasti devono essere premuti come indicato nella sequenza, senza far passare più
di 4 secondi tra un passo e l’altro. Se trascorrono più di 4 secondi, il comando non
viene accettato, e si dovrà ripetere la sequenza.
Esempio di sequenza di comando:
Come si vede nell’esempio, quando la sequenza termina in maniera positiva il mo-
tore si riporta nella posizione iniziale con una singola rotazione lunga. Infatti due
brevi rotazioni nello stesso senso corrispondono ad una rotazione lunga nel senso
opposto. Il motore si riporta nella posizione iniziale anche quando la sequenza non
viene completata, in questo caso effettuando una o due brevi rotazioni.
Esempi di sequenze incomplete:
passo 1
passo 1
passo 1 passo 2
> 4 sec ripetere la
sequenza
ripetere la
sequenza
passo 3
passo 2
> 4 sec
+
A B B B
+
A B
+
A B B
IT
TM2 X SW 7 A4518_6H80_Rev.A

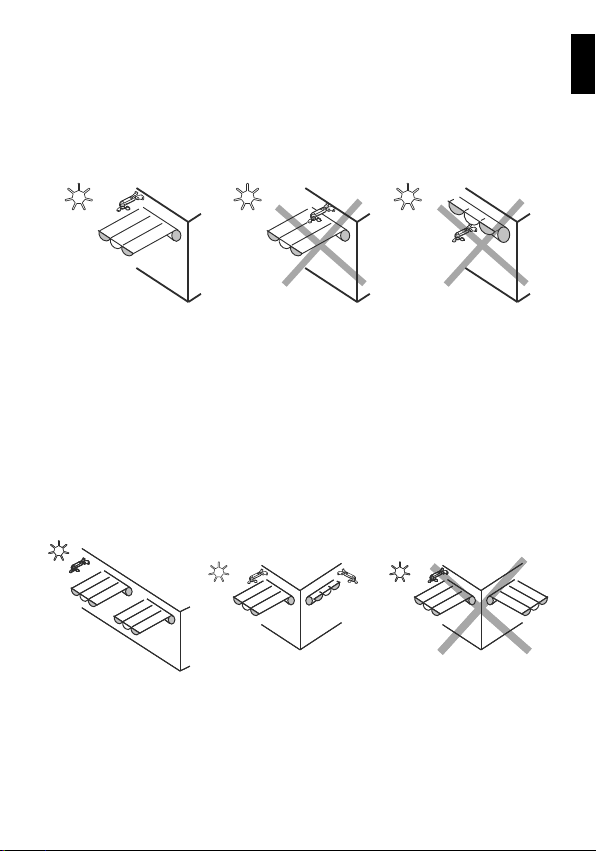

POSIZIONE DEL SENSORE
ASSOCIAZIONE DI PIÙ MOTORI AL SENSORE
IMPORTANTE!
È indispensabile collocare il sensoreTM2 X SW lateralmente, il più vicino possibile
alla tenda associata, evitando di posizionarla nella zona superiore o inferiore,
coperta dalla tenda.
Una singolo sensore TM2 X SW può essere utilizzato per automatizzare un gruppo
di tende motorizzate. Per un corretto funzionamento, è necessario che le tende da
associare siano orientate nella stessa direzione di esposizione alla luce solare e al
vento. Non è consigliato associare più di 5 tende alla stesso sensore.
CORRETTO
CORRETTO CORRETTO
SBAGLIATO SBAGLIATO
SBAGLIATO
IT
TM2 X SW 8 A4518_6H80_Rev.A

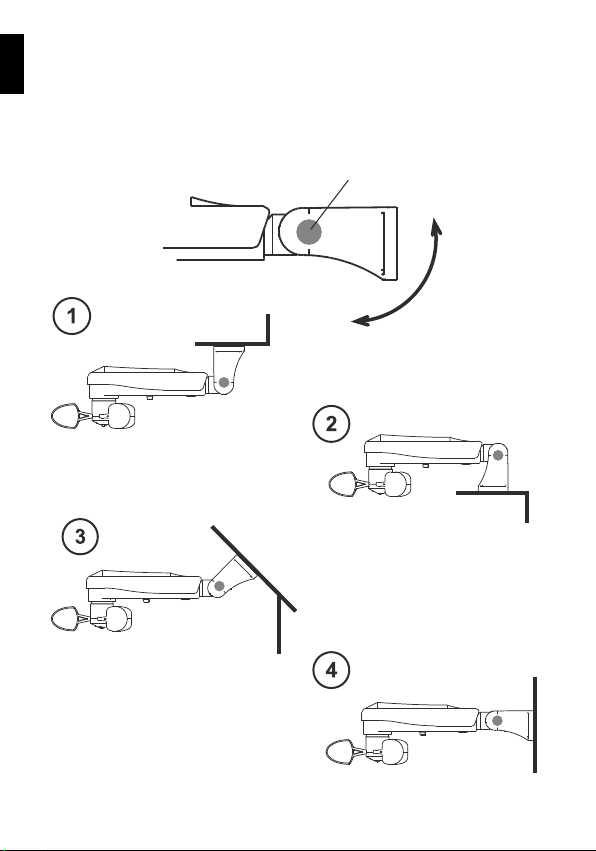

FISSAGGIO DEL SENSORE
Il sensore TM2 X SW dispone di un meccanismo di posizionamento che ne per-
mette il montaggio su qualsiasi superficie. Per regolare l’angolazione del supporto
è necessario premere il pulsante posto in corrispondenza del perno di rotazione
(vedi disegno).
PREMERE
IT
TM2 X SW 9 A4518_6H80_Rev.A

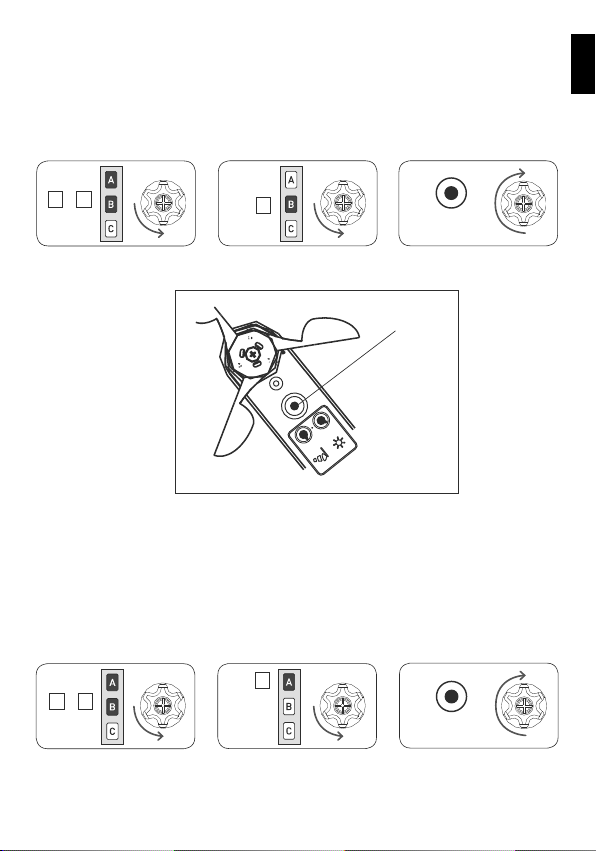

MEMORIZZAZIONE DEL SENSORE
CANCELLAZIONE DEL SENSORE
Per realizzare l’associazione del sensore al motore, è necessario aver già memoriz-
zato un telecomando nel motore. La sequenza di memorizzazione è la seguente:
Tn: Telecomando memorizzato
Per cancellare l’associazione del sensore ad un motore, è necessario usare un te-
lecomando memorizzato nel motore. La sequenza di cancellazione è la seguente:
Tn: Telecomando memorizzato
TnTn 2 sec
set
TnTn 2 sec
set
tasto set
1
2
3
4
5
1
2
3
4
5
+
A B
+
A B
B
A
IT
TM2 X SW 10 A4518_6H80_Rev.A

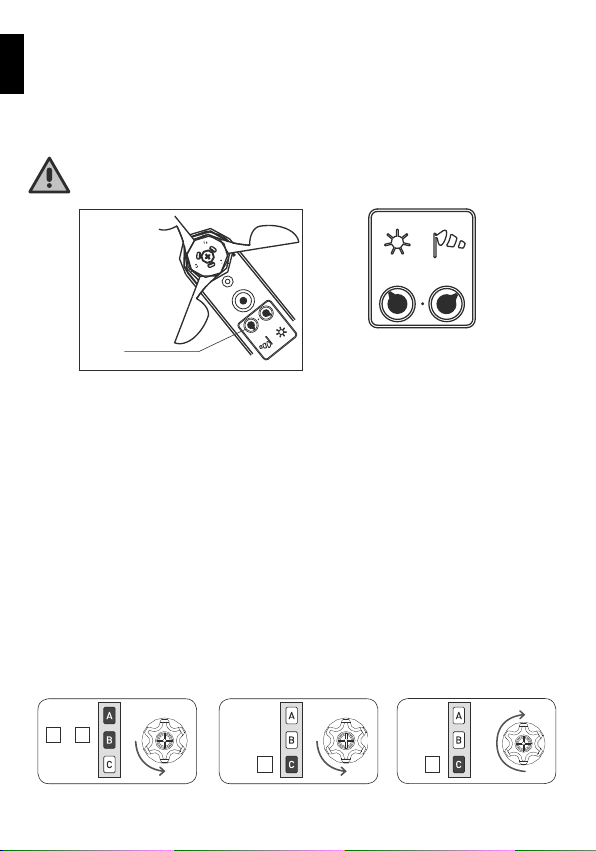

REGOLAZIONE DELLA FUNZIONE VENTO
La regolazione della soglia del vento si effettua con l’apposita manopola, situata
nella parte inferiore del sensoreTM2 X SW, identificata con il simbolo della manica
a vento. La regolazione può essere impostata da una velocità minima di 7,5 km/h,
fino a una velocità massima di 45 km/h.
In seguito all’allarme vento, il motore comanderà l’avvolgimento della tenda, fino
alla posizione di chiusura, bloccandone il comando da parte dell’utente, fino alla
fine dell’allarme vento. Per la disattivazione dell’allarme vento, è necessario che
la velocità del vento rimanga sotto la soglia impostata, per almeno 8 minuti. Se è
stata attivata la funzione di Riapertura Automatica, passati questi 8 minuti il motore
comanderà l’apertura della tenda, fino alla posizione in cui si trovava prima dell’al-
larme. Questo tempo di attesa è stato inserito per assicurare la protezione della
tenda e per evitare che il motore sia in continuo movimento, in caso di sporadiche
raffiche di vento.
Come illustrato nel disegno, è prudente non impostare la soglia oltre il
numero 4, che corrisponde a circa 35 km/h.
REGOLAZIONE
VENTO
POSIZIONE MASSIMA RACCOMANDATA
(35 km/h)
ATTIVAZIONE DELLA RIAPERTURA AUTOMATICA
- solo con motori TM2 ERY -
Con il sistema di riapertura automatica la tenda si riapre appena termina l’allarme
vento.
Il motore è programmato in fabbrica con la funzione di riapertura automatica
disattivata. La funzione può essere attivata in qualsiasi momento con la seguente
sequenza di comando:
Tn: Telecomando memorizzato
Tn Tn Tn (2 sec)
1
2
3
4
51
2
3
4
5
1
2
3
4
5
1
2
3
4
5
+
A B
C C
IT
