Exsys EX-45034 Manual de usuario

Vers. 1.0 / 10.01.20

RS-232/422/485 PCI-Express

Card with 4 x 9 Pin Connector

EX-45034

RS-232/422/485 PCI-Express

Karte mit 4 x 9 Pin Anschluss

Manual

Anleitung

EX-45034

1. Beschreibung······················································································ 3

2. Lieferumfang ······················································································ 3

3. Aufbau und Anschlüsse ······································································4-5

3.1 Aufbau······································································································ 4

3.2 Anschlüsse······························································································4-5

4. Switch und Jumper Einstellungen··························································5-8

4.1 Switch Einstellungen ·················································································5-8

4.2 Jumper Einstellungen·················································································· 8

5. Hardware Installation············································································ 9

6. Treiber Installation ···········································································9-11

7. Technische Daten···············································································11

1. Description ························································································12

2. Extent of Delivery ···············································································12

3. Layout and Connections·································································· 13-14

3.1 Layout ·····································································································13

3.2 Connections ························································································ 13-14

4. Switch and Jumper Settings····························································· 14-17

4.1 Switch Settings ···················································································· 14-17

4.2 Jumper Settings························································································17

5. Hardware Installation···········································································18

6. Driver Installation··········································································· 18-20

7. Technical Information ··········································································20

Inhaltsverzeichnis

Index

EX-45034 Deutsch

Die EX-45034 ist eine PCI-Express serielle RS-232/422/485 Karte mit 4 seriellen FIFO

16C95x Ports, für den Anschluss von High-Speed seriellen RS-232 Peripherie Geräten

(z.B. Terminal, Modem, Plotter usw.). Der serielle PCI-Express Bus unterstützt dabei

optimal die Leistung des schnellen FTDI Chipset mit 256byte FIFO Cache. Die EX-

45034 gewährleistet so eine sichere Datenübertragung und exzellente Performance

von bis zu 921KBaud/s für jedes angeschlossene Gerät! Sie unterstützt alle PCI-

Express Slots von x1 bis x16. Es ist nicht möglich die I/O Adressen und Interrupts ma-

nuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und beim instal-

lieren des Betriebssystems automatisch vorgenommen werden. Über die Jumper kön-

nen Sie 5V oder 12V auf Pin 9 des seriellen Anschluss umleiten. Achten Sie bitte da-

rauf dass die Angeschlossenen Geräte dies auch unterstützen. Die Ausgänge können

voneinander unabhängig als RS-232, RS-422, RS-485 mit 2 Draht oder RS-485 mit 4

Draht konfiguriert werden.

Merkmale:

• PCI-Express x1 bis x16

• 300 Baud bis 921.6 KBaud

• RS-232, RS-422, 2 Draht RS-485 und 4 Draht RS-485

• Windows 200x/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ Mac OS

• Zertifiziert für

Bevor Sie die EX-45034 in Ihren PC installieren, überprüfen Sie bitte zuerst den Inhalt

der Lieferung:

• EX-45034

• Treiber CD

• Bedienungsanleitung

• Bügel mit 2x 9 Pin Kabel

1. Beschreibung

2. Lieferumfang

Deutsch EX-45034

3.1 Aufbau

3.2 Anschlüsse

JP2-JP5:

5V oder 12V auf Pin 9

des seriellen Anschlusses

JP1: Jumper für die Stromquelle

(Netzteil oder PCIe Bus)

J4: Stromanschluss

für PC-Netzteil

DB9 (EX-45034) DB9 (Endgerät)

1 DCD 1 DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

DB9 (EX-45034) DB9 (Endgerät)

1 TXD- 1 TCD-

2 TXD+ 2 TXD+

3 RXD+ 3 RXD+

4 RXD- 4 RXD-

5 GND 5 GND

3. Aufbau und Anschlüsse

S1 & S2:

9 Pin Stecker

serieller Anschluss

S3 & S4:

Interne serielle 10 Pin

Header für Anschluss 3 & 4

EX-45034 Deutsch

4. Switch und Jumper Einstellungen

4.1 Switch Einstellungen

Es gibt vier 8-Pin DIP-Schalter auf der Rückseite der Platine der EX-45034. Für jeden

Port gibt es einen separaten DIP-Schalter. Die 8-Pin DIP-Schalter sind für den Mode

(RS-232, RS-422, RS-485 2-Draht oder RS-485 4-Draht) und die Terminierung der

Signale RX+, RX-, TX+ und TX- zuständig (siehe Bild auf Seite 6). Die Einstellungen

sind für jeden seriellen Port individuell einstellbar. Der DIP-Switch S1 ist für den An-

schluss 1 zuständig, der zweite DIP-Switch S2 ist für den Anschluss 2 zuständig usw..

Aus den nachfolgenden Abbildungen auf Seite 6, 7 und 8 können Sie die Einstellung

des Mode Switch und der Terminator Switches entnehmen. Zusätzlich sind auf der

Rückseite der Platine die Einstellmöglichkeiten des Mode und Terminator Switche auf-

gedruckt.

3.2 Anschlüsse

3. Aufbau und Anschlüsse

J4:

Pin Bezeichnung Pin Bezeichnung Pin Bezeichnung

13.3 Volt (Orange) 7 5 Volt (pre-charge) 13 12 Volt (pre-charge)

23.3 Volt (Orange) 85 Volt (Rot) 14 12 Volt (Gelb)

33.3 Volt (pre-charge) 95 Volt (Rot) 15 12 Volt (Gelb)

4Ground (Schwarz) 10 Ground (Schwarz)

5Ground (Schwarz) 11 Reserviert

6Ground (Schwarz) 12 Ground (Schwarz)

Wenn der Jumper JP1 auf X5V oder X12V gesetzt ist, muss die Karte mit dem Stromanschluss

vom PC Netzteil verbunden werden! Verwenden Sie dazu den Stromanschluss J4!

Bitte auf die richtige Polarität achten!

Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!

DB9 (EX-45034) DB9 (Endgerät)

1 DATA- 1 DATA-

2 DATA+ 2 DATA+

3 GND 3 GND

Deutsch EX-45034

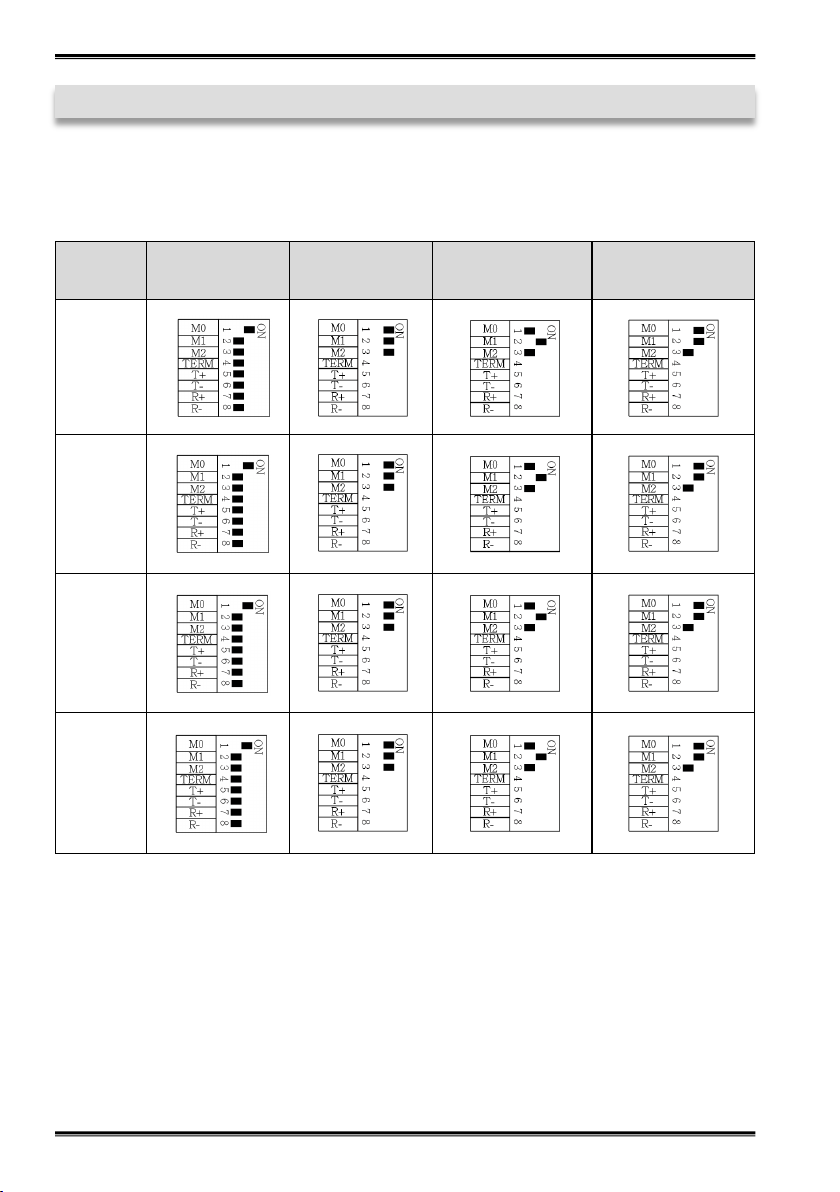

Modes RS-232 RS-422 RS-485 2-Draht RS-485 4-Draht

Port 1

Port 2

Port 3

Port 4

Mode & Terminator Switch (S1-S4_Mode)

4. Switch und Jumper Einstellungen

4.1 Switch Einstellungen

EX-45034 Deutsch

Mode & Terminator Switch (S1-S4_Mode)

Resistoren für RS-422, RS-485 2-Draht und RS-485 4-Draht Mode:

4. Switch und Jumper Einstellungen

4.1 Switch Einstellungen

Resistoren Off Resistoren On Terminator Off

Terminator On

Deutsch EX-45034

4.2 Jumper Einstellungen

JP1:

P12V

X12V

P5V

X5V

Wenn Sie einen der Jumper JP2-JP5 auf 5V oder 12V gesetzt haben,

können Sie mit dem Jumper JP1 den Spannungswert einstellen. Es gibt

4 verschiedene Spannungsquellen.

(Achtung! Anschluss J4 muss mit dem PC-Netzteil verbunden sein!)

X5V =5Volt vom PC-Netzteil (Werkseinstellung)

P5V =5Volt vom Mainboard

X12V =12Volt vom PC-Netzteil

P12V =12Volt vom Mainboard

5V =Am Pin 9 liegt jetzt eine Spannung von +5V DC an.

(Werkseinstellung)

12V = Am Pin 9 liegt jetzt eine Spannung von +12V DC an.

Es gibt den Jumper vier Mal auf der Platine, sodass Sie für alle seriellen

Ports die Einstellung individuell vornehmen können. Die Einstellung der

Spannung nehmen Sie mit JP1 vor. Dieser sollte aber bei Standard

Anwendungen nicht verstellt werden.

JP2-JP5:

12V 5V

4. Switch und Jumper Einstellungen

RS-485 2-Draht Mode RS-422 und RS-485 4-Draht Mode

Terminator für RS-422, RS-485 2-Draht und RS-485 4-Draht Mode:

4.1 Switch Einstellungen

EX-45034 Deutsch

5. Hardware Installation

Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große

Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum

Einbau der EX-45034 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsan-

leitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und zie-

hen Sie bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und ent-

fernen Sie vorsichtig das Gehäuse.

3. Suchen Sie einen freien PCI-Express Steckplatz und stecken Sie die Karte vorsichtig

in den ausgewählten PCI-Express Steckplatz ein. Stellen Sie sicher das es sich um

den richtigen Steckplatz handelt!

4. Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-

steht. Wenden Sie bitte keine Gewalt an um die Karte einzustecken!

5. Installieren Sie als erstes die beiden 2x 9 Pin Bügel an den internen seriellen 10 Pin

Header S3 & S4.

6. Installieren Sie nun die externe Stromversorgung zur Entlastung des Mainboards und

bei ggf. ausgewählter Stromquelle. (siehe Anschlüsse J4)

7. Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.

8. Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.

6. Treiber Installation

Windows

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die

Karte und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten,

müssen Sie nun manuell zwei Treiber installieren. Zum einen den USB Host Treiber

und zum anderen den USB zu seriell Treiber. Legen Sie hierfür die Treiber CD in Ihr

CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das „SETUP“ welches sich

im Ordner „uPD720201_202“ befindet (siehe Abbildung): Folgen Sie den Installations-

anweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach

der Installation neu.

Deutsch EX-45034

6. Treiber Installation

Windows

Als zweites installieren Sie jetzt den USB zu seriell Treiber. Nun öffnen Sie den Ordner

„USB_to_IO/FTDI“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und instal-

lieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und

schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation

neu.

Es werden folgende Treiber für die Server Betriebssysteme installiert:

Windows Server 2003 =XP Treiber

Windows Server 2008 =VISTA Treiber

Windows Server 2008R2 =Windows 7 Treiber

Windows Server 2012 =Windows 8.x Treiber

Windows Server 2012R2 =Windows 10 Treiber

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM &

LPT)“ und unter „USB-Controller“ folgende Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

ÄNDERN DER PORT NUMMER

Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3“

„Anschlusseinstellung“ und „Erweitert“ öffnen. Nun können Sie dann zwischen COM3

bis COM256 wählen!
