Expert E230503 Manual de usuario
Ø 6 mm
NM.1010LF2
788395 NU-NM.1010LF2/1212
6 Rue Gustave Eiffel
91420 MORANGIS- France
http://www.expert-tool.com
NU-E230503/1114
E230503
NU-E230503_0914.indd 1 11/25/2014 10:33:45 AM
Pince Ø 6 mm
Collet Ø 6 mm
Klammer Ø 6 mm
Tang Ø 6 mm
Pinza Ø 6 mm
Pinza Ø 6 mm
Pinça Ø 6 mm
Uchwyt Ø 6 mm
Spændepatron Ø 6 mm
Tσοκ Ø 6 mm
Klämma Ø 6 mm
Pihti Ø 6 mm
Svorka Ø 6 mm
Fogó Ø 6 mm
Cleşte Ø 6 mm
Gaine d'échappement avec tuyau d'alimentation en air intégré
Exhaust air duct with integral air supply pipe
Luftaustritt mit integriertem Luftanschluss-Schlauch
Uitlaatkoker met ingebouwde luchtaanvoerleiding
Conducto de escape con tubo de alimentación de aire integrado
Guaina di scarico con tubo di alimentazione dell'aria integrato
Manga de escape com mangueira de alimentação de ar integrada
Zintegrowany przewód wlotu i wylotu powietrza
Udblæsningskanal med indbygget luftforsyningsslange
Έξοδος aέρa ενσωaτωένος στη σωλήνa σρφοδοσίaς
Utsläppshölje med inbyggd matningsslang för tryckluft
Sisäänrakennettu ilmansyöttöletku ja poistoputki
Výfuková trubka se zabudovanou přívodní trubkou vzduchu
Beépített porelszívó és sűrített levegő vezeték
Tub de eşapament cu furtun integrat de alimentare cu aer
Въздушна дюза с маркуч за захранване със сгъстен въздух
Hadica na odvádzanie vzduchu so zabudovaným prívodom vzduchu
Izpustni vod z integrirano cevjo za dovod zraka
Išmetimo gobtuvas su integruotu oro tiekimo vamzdžiu
Izvades vada uzmava ar integrētu gaisa padeves šļūteni
Õhu väljapääsu süsteem koos sissetuleva õhu voolikuga
Оболочка выпускной системы со встроенной трубкой пневмопитания
Gachette de sécurité
Safety trigger
Sicherheits-Druckschalter
Veiligheidshendel
Gatillo de seguridad
Pulsante di sicurezza
Gatilho de segurança
Spust z zabezpieczeniem
Med sikkerhedsudløser
Σκανδάλη ασφαλείας
Säkerhetsavtryckare
Turvaliipaisin
Bezpečnostní spoušť
Biztonsági retesz
Trăgaci de siguranţă
Предпазен спусък
Bezpečnostná spúšť
Varnostni mehanizem
Saugumo gaidukas
Drošinātājs
Turvapäästik
Предохранительная собачка
Клещи Ø 6 мм
Затягащ патронник
Ø 6 mm
Svorka Ø 6 mm
Klešče Ø 6 mm
Gnybtas Ø 6 mm
Knaibles Ø 6 mm
Näpits, Ø 6 mm
NU-E230503_0914.indd 2 11/25/2014 10:33:46 AM

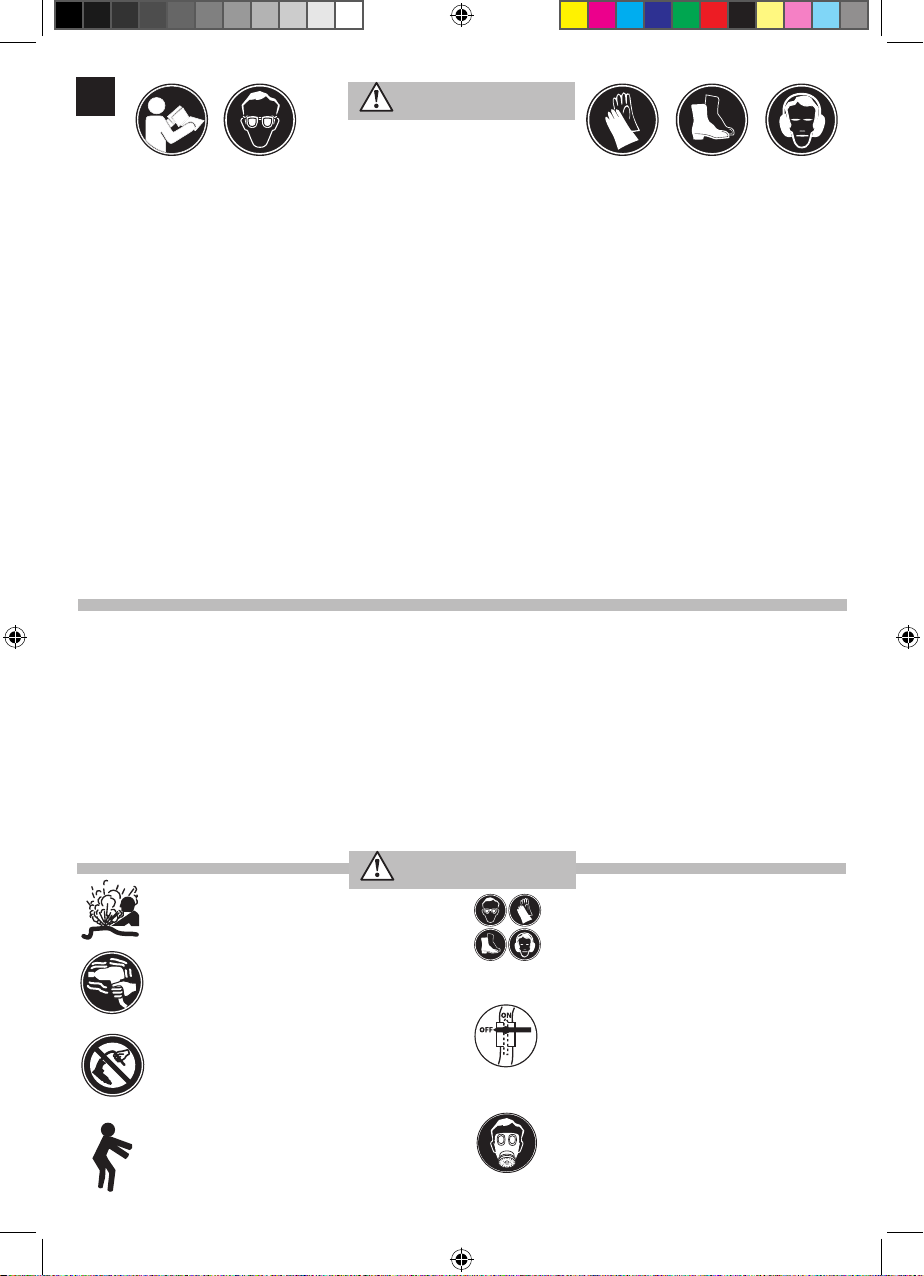

FR ATTENTION
D’IMPORTANTES INFORMATIONS DE SÉCURITÉ SONT JOINTES.
LIRE CE MANUEL AVANT D’UTILISER LA MACHINE. CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS. NE PAS LES DÉTRUIRE.
L’EMPLOYEUR EST TENU DE COMMUNIQUER LES INFORMATIONS DE CE MANUEL AUX EMPLOYÉS UTILISANT CETTE MACHINE.
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES.
MISE EN SERVICE DE LA MACHINE
• LES MEULEUSES ÉQUIPÉES DE MEULES SUR TIGE, NE SONT PRÉVUES QUE
POUR LE MEULAGE ET L’ÉBARBAGE DE PIÈCES MÉTALLIQUES OU EN ALLIAGE
(ALUMINIUM, LAITON, BRONZE, etc...). POUR TOUTE AUTRE UTILISATION, EXPERT
DÉCLINE TOUTE RESPONSABILITÉ.
CETTE MACHINE N’EST PAS CONÇUE POUR ÊTRE UTILISÉE EN ATMOSPHÈRE
EXPLOSIVE. L’utilisation de cette machine et accessoires doit être conforme
aux instructions de cette notice. Utiliser cette machine pour d’autres
opérations pourrait entraîner un risque de situation dangereuse pour les
personnes et l’environnement.
• Cette machine doit toujours être exploitée, inspectée et entretenue conformément
à toutes les réglementations (locales, départementales, fédérales et nationales),
applicables aux machines pneumatiques tenues/commandées à la main.
• Pour la sécurité, les performances optimales et la longévité maximale des
pièces, cette machine doit être connectée à une alimentation d’air comprimé de
6,2 bars (620 kPa) maximum à l’entrée, avec un flexible de 10 mm de diamètre
intérieur.
• Le dépassement de cette pression d’utilisation maximum de 6,2 bars indiquée
entraînera des risques de situations dangereuses comme une vitesse excessive, la
rupture d’éléments, un couple supérieur ou une force supérieure pouvant détruire
la machine et ses accessoires ou la pièce sur laquelle le travail est effectué.
• S’assurer que tous les flexibles et les raccords sont correctement dimensionnés
et bien serrés.
•
Utiliser toujours de l’air sec, propre et lubrifié, à une pression maximum de 6,2
bars. La poussière, les fumées corrosives et/ou une humidité excessive peuvent
endommager le moteur d’une machine pneumatique.
• Ne jamais lubrifier les machines avec des liquides inflammables ou volatiles tels
que le kérosène, le gasoil ou de l’essence.
• Ne retirer aucune étiquette. Remplacer toute étiquette endommagée.
• L’utilisation d’un flexible suspendu est recommandée.
Un raccord rapide connecté directement au raccord d’admission augmente le poids
de la machine et réduit donc sa manoeuvrabilité.
• La machine pneumatique doit être équipée et connectée au réseau d’air
comprimé via des raccords rapides afin de faciliter son arrêt en cas de danger.
•
A la fin de sa durée de vie, il est recommandé de démonter la machine,
de dégraisser les pièces et de les séparer en fonction des matériaux de
manière à ce que ces derniers puissent être recyclés.
UTILISATION DE LA MACHINE
•
Avant l’utilisation de la machine, vérifier qu’il n’y a pas d’interaction dangereuse
avec l’environnement immédiat ( gaz explosif, liquide inflammable ou dangereux,
canalisation inconnue, gaine ou câble électrique, etc...).
•
Avant de connecter la machine à l’arrivée d’air, vérifier que la gâchette n’est
pas bloquée en position marche par un obstacle et qu’aucun outil de réglage ou de
montage n’est resté en position.
•
Vérifier que la machine est connectée au réseau par un raccord rapide et qu’une
vanne de coupure d’air est à proximité pour couper immédiatement l’air en cas de
blocage, rupture ou tout autre incident.
• Tenir les mains, les vêtements flottants et les cheveux longs, éloignés de
l’extrémité rotative de la machine.
•
Vérifier la position du système d’inversion avant la mise en marche de la machine.
• Prévoir, et ne pas oublier, que toute machine motorisée est susceptible d’à-coups
brusques lors de sa mise en marche et pendant son utilisation.
•
S’assurer que l’ensemble sur lequel le travail est effectué est bien immobilisé.
• En cas de blocage, lâcher immédiatement la gâchette et déconnecter la machine
du réseau d’air comprimé.
• Utiliser les accessoires recommandés par EXPERT.
• L’utilisation de rechanges autres que les pièces d’origine EXPERT peut causer
des risques d’insécurité, réduire les performances de la machine, et annule toutes
les garanties.
Les réparations ne doivent être effectuées que par des réparateurs qualifiés
autorisés. Consultez votre distributeur EXPERT le plus proche.
Ne pas utiliser de flexibles ou de raccords endommagés, effilochés
ou détériorés.
Les machines pneumatiques peuvent vibrer pendant l’utilisation.
Les vibrations, les mouvements répétitifs et les positions inconfortables
peuvent causer des douleurs dans les mains et les bras.
N’utiliser plus de machine en cas d’inconfort, de picotements ou de
douleurs.
Consulter un médecin avant de recommencer à utiliser la machine.
Ne pas transporter la machine par son flexible.
Garder une position équilibrée et ferme. Ne pas se pencher trop en
avant pendant l’utilisation de cette machine.
Ne pas utiliser une machine sous l’emprise de drogues, d’alcool, de
médicaments ou si vous êtes fatigué.
Utiliser les équipements de protection tels que lunettes, gants,
chaussures de sécurité ainsi qu’une protection acoustique.
Rester vigilant, faire preuve de bon sens et d’attention pendant
l’utilisation de la machine.
Couper toujours l’alimentation d’air comprimé et débrancher le
flexible d’alimentation avant d’installer, déposer ou ajuster tout
accessoire sur cette machine, ou d’entreprendre une opération
d’entretien quelconque sur la machine.
Lors du travail sur certains matériaux, l’exposition aux poussières
peut être dangereuse pour la santé.
Prenez connaissance de la composition du matériau travaillé et
utilisez les éléments de sécurité adaptés. Dans le doute utiliser le
maximum de protection.
ATTENTION
NU-E230503_0914.indd 3 11/25/2014 10:34:00 AM
DÉCLARATION CE DE CONFORMITÉ
NOUS, EXPERT S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, DÉCLARONS SOUS NOTRE PROPRE RESPONSABILITÉ
QUE LE PRODUIT E230503 -
MEULEUSE D’ANGLE A PINCE 6 MM PNEUMATIQUE
MARQUE EXPERT
- EST CONFORME AUX DISPOSITIONS DE LA DIRECTIVE « MACHINES » 2006/42/CE
- ET EST CONFORME AUX DISPOSITIONS DE LA NORME EUROPEENNE HARMONISEE EN
ISO 11148-9: 2011
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-12:2012
20.01.2010
LE DIRECTEUR QUALITÉ EXPERT
1/4 PT
Ø 10 mm
3/8 "
* k = incertitude de mesure en dB ** k = incertitude de mesure en m/s²
MISE EN SERVICE DE LA MACHINE
LUBRIFICATION
Utiliser toujours un lubrifi cateur avec ces machines.
Toutes les huit heures de fonctionnement, si un lubrifi cateur n’est pas utilisé
sur le réseau d’air comprimé, injecter 1/2 à 1 cm3 par le raccord d’admission
de la machine.
Modèle Capacité du
mandrin Puissance
moteur Niveau de bruit Niveau de vibration
m/s2
Pression dB(A) Puissance dB(A) Pression dB(C)
mm kW k* k* k* k**
E230503 Ø 6 0,25 87 3 98 3 105 3 5,65 1,06
Modèle Vitesse à vide Consommation
d’air Pression
d’utilisation Poids Dimensions
tr/min l/min bar kg mm
E230503 20000 99 6,2 0,50 160 x 73 x 27
1
4
2
5
3
NU-E230503_0914.indd 4 11/25/2014 10:34:16 AM
EN WARNING
IMPORTANT SAFETY INFORMATION ENCLOSED.
READ THIS MANUAL BEFORE OPERATING THE MACHINE.
IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PLACE THE INFORMATION IN THIS MANUAL INTO THE HANDS OF THE OPERATOR.
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
GETTING STARTED WITH THE MACHINE
• GRINDERS FITTED WITH WHEELS ON METAL RODS ARE ONLY INTENDED FOR
GRINDING AND DEBURRING METAL OR ALLOY PARTS (ALUMINIUM, BRASS,
BRONZE, ETC). EXPERT WILL NOT BE LIABLE IF THE MACHINE IS USED FOR ANY
OTHER PURPOSE.
THIS MACHINE HAS NOT BEEN DESIGNED TO BE USED IN AN EXPLOSIVE
ATMOSPHERE.
This machine and its accessories must be used in compliance with these instructions.
Using it for any other purpose may cause a risk of danger for people and the
environment.
• Always operate, inspect and maintain this machine in accordance with all
regulations (local, state, federal and country), that may apply to hand held/hand
operated pneumatic machine.
• For safety, top performance, and maximum durability of parts, operate this
machine at 90 psig (6.2 bar/620 kPa) maximum air pressure at the inlet with
3/8” (10 mm) inside diameter air supply hose.
• Exceeding the maximum pressure of 6.2 bar will lead to the risk of danger such
as excessive speed, breaking parts, higher torque or force that may destroy the
machine and its accessories or the part being worked on.
• Be sure all hoses and fittings are the correct size and are tightly secured.
• Always use clean, dry and lubricated air at 90 psig maximum air pressure. Dust,
corrosive fumes and/or excessive moisture can ruin the motor of an air machine.
• Do not lubricate machine with flammable or volatile liquids such as kerosene,
diesel or petrol.
• Do not remove any labels. Replace any damaged label.
• The use of a hose whip is recommended. A coupler connected directly to the air
inlet increases tool bulk and decreases tool maneuverability.
• The pneumatic machine must be fitted and connected to the compressed air
network via quick disconnects to facilitate shutdown in the event of danger.
• When the life of the tool has expired, it is recommended that the machine be
disassembled, degreased and parts be separated by material so that they can be
recycled.
Do not use damaged, frayed or deteriorated air hoses
and fittings.
The pneumatic
machine can vibrate in use. Vibration, repetitive
motions or uncomfortable positions may be harmful to your hands
and arms. Stop using any machine if discomfort, tingling feeling
or pain occurs.
Seek medical advice before resuming use.
Do not carry the machine by the hose.
Keep body stance balanced and fi rm. Do not overreachwhen
operating this
machine
.
Do not use the machine under the influence of drugs, alcohol,
medication or if you are tired.
Use protective equipment such as glasses, gloves, safety shoes as well
as acoustic protection.
Remain vigilant, use common sense and pay attention when using
the machine.
Always turn off the air supply and disconnect the airsupply hose
before installing, removing or adjusting any accessory on this
machine
, or before performing any maintenance on this
machine
.
When working with certain materials, exposure to dust may be
dangerous for health.
Get information on the composition of the material you are working
on and use suitable protective equipment. If in doubt, use as much
protection as possible.
WARNING
USING THE MACHINE
• Before using the machine, check that there is no dangerous interaction with
the immediate environment (explosive gas, inflammable or dangerous liquid,
unknown piping, electric sheathing or cable, etc).
• Before connecting the machine to the air inlet, check the trigger is not blocked in
the on position by an obstacle and no adjustment or assembly tool is still in position.
• Check the machine is connected to the network by a quick disconnect joint and
that an air braker valve is close by to shut the air down immediately in the event
of blockage, breakage or any other incident.
• Keep hands, loose clothing and long hair away from rotating end of machine.
• Check the position of the inversion system before starting the machine.
• Anticipate and be alert for sudden changes in motion during start up and
operation of any power machine.
• Ensure that the unit on which the work is being carried out is immobilised.
• In the event of blockage, release the trigger and disconnect the machine
from the compressed air network.
• Use accessories recommended by EXPERT.
• The use of other than genuine EXPERT replacement parts may result in safety
hazards, decreased machine performance, and increased maintenance, and cancel
all warranties.
Repairs should be made only by authorized trained personnel. Consult your
nearest EXPERT Authorized Servicenter.
NU-E230503_0914.indd 5 11/25/2014 10:34:30 AM
1/4 PT
Ø 10 mm
3/8 "
CE DECLARATION OF CONFORMITY
WE, EXPERT S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, DECLARE UNDER OUR OWN RESPONSIBILITY THAT THE
PRODUCT E230503 – EXPERT PNEUMATIC ANGLE GRINDER - 6 MM COLLET
- IS IN CONFORMITY WITH THE «MACHINERY» DIRECTIVE 2006/42/CE
- AND IS IN CONFORMITY WITH THE PROVISIONS OF THE HARMONISED EUROPEAN STANDARD EN
ISO 11148-9: 2011
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-12:2012
20.01.2010
EXPERT QUALITY MANAGER
PLACING THE MACHINE IN SERVICE
EMERGENCY
GATE VALVE
* k = measurement uncertainty in dB ** k = measurement uncertainty in m/s²
LUBRIFICATION
Always use of an air line lubricator with these machine.
Every eight hours’ operation, if a lubricator is not used on the compressed air
network, inject 1/2 to 1cm3 through the machine’s inlet connection.
Model Chuck capacity Motor power
rating Noise level Vibrations level
m/s2
Pressure dB(A) Power dB(A) Pressure dB(C)
mm kW k* k* k* k**
E230503 Ø 6 0,25 87 3 98 3 105 3 5,65 1,06
Model Free speed Air consumption Working
pressure Weight Dimensions
rpm l/min bar kg mm
E230503 20000 99 6,2 0,50 160 x 73 x 27
1
4
2
5
3
NU-E230503_0914.indd 6 11/25/2014 10:34:47 AM
DE ACHTUNG
NACHFOLGEND WICHTIGE SICHERHEITSHINWEISE. DIESE BETRIEBSANWEISUNG VOR INBETRIEBNAHME DIE MASCHINE UNBEDINGT
LESEN. DER ARBEITGEBER IST VERPFLICHTET, DIE IN DIESEM HANDBUCH GEGEBENEN INFORMATIONEN DEM BEDIENER ZUGÄNGLICH
ZU MACHEN. DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
INBETRIEBNAHME DER MASCHINE
• DIE MIT SCHEIBEN AM STAB AUSGESTATTETEN SCHLEIFER SIND NUR ZUM
SCHLEIFEN UND ENTGRATEN VON TEILEN AUS METALL ODER LEGIERUNG
VORGESEHEN (ALUMINIUM, MESSING, BRONZE USW.). FÜR JEDE ANDERE
BENUTZUNG LEHNT EXPERT JEDE VERANTWORTUNG AB.
DIESE MASCHINE WURDE NICHT FÜR DEN EINSATZ IN EXPLOSIONSGEFÄHRLICHER
ATMOSPHÄRE ENTWICKELT.
Die Verwendung dieser Maschine und des Zubehörs muss den Anweisungen dieser
Anleitung entsprechen. Wenn diese Maschine für andere Arbeiten benutzt wird,
könnte das zu einer gefährlichen Situation für die Personen und die Umgebung
führen.
• Die Maschine stets nach den örtlich und landesweit geltenden Vorschriften für
handgehaltene/handbetriebene Druckluftmaschine betreiben.
• Zur Erzielung höchster Sicherheit, Leistung und Haltbarkeit der Teile sollte diese
Maschine mit einem maximalen Luftdruck von 6,2 bar/620 kPa am Lufteinlaß
und einem Luftzufuhrschlauch10 mm Innendurchmesser betrieben werden.
• Das Überschreiten dieses angegebenen maximalen Gebrauchsdrucks von 6,2
bar führt zu gefährlichen Situationen, wie etwa einer zu hohen Drehzahl, Bruch
von Bauteilen, einem überhöhte Drehmoment oder einer überhöhten Kraft, die
die Maschine und ihr Zubehör oder das Teil zerstören können, an dem die Arbeit
ausgeführt wird.
• Darauf achten, daß alle Schläuche und Anschlüsse die passende Größe haben
und korrekt befestigt sind.
• Stets saubere, trockene und geölte Luft verwenden und einen Luftdruck von
6,2 bar verwenden. Staub, ätzende Dämpfe und/oder Feuchtigkeit können den
Motor eines Druckluftmaschine beschädigen.
• Die Maschine nicht mit brennbaren oder flüchtigen Flüssigkeiten wie Kerosin
und Diesel schmieren Benzin.
• Keine Schilder entfernen. Beschädigte Schilder austauschen.
• Einsatz eines Schlauchschutzes wird empfohlen.
Wird direkt am Lufteinlaß ein Kuppler angeschlossen, so wird dadurch die
Maschinenmasse größer und die Werkzeugmanövrierfähigkeit reduziert.
• Die Druckluftmaschine muss mit Schnellanschlüssen ausgestattet sein und über
sie an das Druckluftnetz angeschlossen werden, um ihr Anhalten im Gefahrenfall
zu erleichtern.
• Zur Entsorgung ist die Maschine vollständig zu demontieren, zu entfetten und
nach Materialarten getrennt derWiederverwertung zuzuführen.
VERWENDUNG DER MASCHINE
•
Überprüfen Sie vor der Verwendung der Maschine, ob es keine gefährliche
Wechselwirkung mit der unmittelbaren Umgebung gibt (explosionsgefährliches Gas,
entflammbare oder gefährliche Flüssigkeit, unbekannte Leitungsführung, elektrischer
Leitungskanal, elektrisches Kabel usw.).
• Überprüfen Sie vor dem Anschluss der Maschine an den Luftanschluss, ob der Abzug
nicht durch ein Hindernis in Betriebsstellung blockiert ist und ob kein Einstell- oder
Montagewerkzeug in Position geblieben ist.
• Überprüfen Sie, dass die Maschine über einen Schnellanschluss mit dem Netz
verbunden ist und dass ein Absperrventil in der Nähe ist, um im Falle einer Blockade,
eines Bruchs oder eines beliebigen anderen Vorfalls abzusperren.
• Hände, lose Bekleidungsstücke und lange Haare vom rotieren-den Ende der
Maschine
fernhalten.
• Überprüfen Sie vor dem Starten der Maschine die Position des Umkehrsystems.
• Bei Start und Betrieb einer
Maschine
auf Rückschlag achten und darauf vorbereitet
sein.
• Achten Sie darauf, dass die Baugruppe, an der die Arbeit ausgeführt wird, korrekt
stillgelegt ist.
• Lassen Sie im Falle der Blockade sofort den Abzug los und trennen Sie die Maschine
vom Druckluftnetz.
• Stets von EXPERT empfohlenes Zubehör verwenden.
• Die Verwendung von nicht Original--EXPERT--Ersatzteilen kann Sicherheitsrisiken,
verringerte Standzeit und erhöhten Wartungsbedarf nach sich ziehen und hebt
alle Garantien auf. Reparaturen sollen nur von geschultem Personal
durchgeführt
werden. Wenden Sie sich an Ihre nächste EXPERT-- Niederlassung oder den
autorisierten Fachhandel.
Keine beschädigten, durchgescheuerten oder abgenutz-ten
Luftschläuche und Anschlüsse verwenden.
Druckluftbetriebene Maschinen können während des Betriebs vibrieren.
Vibrationen, häufi ge gleichförmige Bewegungen oder unbequeme
Positionen könnenschädlich für Hände und Arme sein. Bei Unbehagen,
Kribbeln oder Schmerzen die
Maschine
nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem
Maschine
ärztliche Hilfe aufsuchen.
Die
Maschine
nicht am Schlauch tragen.
Während des Betreibens für festen Halt sorgen und den Körper nicht
zu weit nach vorne beugen.
Benutzten Sie keine Maschine unter dem Einfluss von Drogen, Alkohol,
Medikamenten oder wenn Sie müde sind.
Benutzen Sie Schutzeinrichtungen wie Schutzbrille, Handschuhe,
Sicherheitsschuhe sowie Gehörschutz.
Bleiben Sie während der Benutzung der Maschine wachsam, beweisen
Sie gesunden Menschenverstand und Aufmerksamkeit.
Vor Wartungsarbeiten oder dem Austausch von Zubehörist die
Maschine
von der Druckluftversorgung abzuschalten.
Bei der Arbeit an bestimmten Materialien kann es gesundheitsge-
fährlich sein, sich den Stäuben auszusetzen.
Informieren Sie sich über die Zusammensetzung des bearbeiteten
Materials und benutzen Sie geeignete Schutzmittel. Im Zweifel
maximalen Schutz verwenden.
ACHTUNG
NU-E230503_0914.indd 7 11/25/2014 10:34:59 AM
1/4 PT
Ø 10 mm
3/8 "
CE-KONFORMITÄTSERKLÄRUNG
WIR, EXPERT S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, ERKLÄREN IN EIGENER VERANTWORTUNG, DASS DAS
PRODUKT
E230503 - DRUCKLUFT-WINKELSCHLEIFER MIT KLAMMER, 6 MM MARKE EXPERT
- DEN BESTIMMUNGEN DER MASCHINENRICHTLINIE 2006/42/CE
- UND DEN BESTIMMUNGEN DER HARMONISIERTEN EUROPÄISCHEN NORM EN
ISO 11148-9: 2011
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-12:2012
20.01.2010
Der Qualitätsdirektor der Firma EXPERT
INBETRIEBNAHME DER MASCHINE
NOTABSPERRVENTIL
* k = Messunsicherheit in dB ** k = Messunsicherheit in m/s²
SCHMIERUNG
Die
Maschine
stets mit einem Leitungsöler verwenden.
Falls am Druckluftnetz kein Öler benutzt wird, alle acht Betriebsstunden ½ bis
1 cm3 über den Einfüllanschluss der Maschine einspritzen.
Modell Bohrfutter-
Aufnahme Motor-
leistung Schallpegel Schwingungs-
intensität m/s2
Druck dB(A) Leistung dB(A) Druck dB(C)
mm kW k* k* k* k**
E230503 Ø 6 0,25 87 3 98 3 105 3 5,65 1,06
Modell Leerlaufdrehzahl Durchshnittlicher
Lufverbrauch Arbeitsdruck Gewicht Abmessungen
U./Min. l/min bar kg mm
E230503 20000 99 6,2 0,50 160 x 73 x 27
1
4
2
5
3
NU-E230503_0914.indd 8 11/25/2014 10:35:15 AM
NL WAARSCHUWING
BELANGRIJKE VEILIGHEIDSINFORMATIE IS INGESLOTEN. EERST DIT HANDBOEK LEZEN,
DAN HET THE MACHINE BEDIENEN. HET BEHOORT TOT DE VERANTWOORDELIJKHEID VAN DE WERKGEVER DE IN DIT HANDBOEK
GEGEVEN INFORMATIE AAN DE GEBRUIKER TER HAND TE STELLEN. EEN NALATEN DE HIERNAVOLGENDE WAARSCHUWINGEN OP TE
VOLGEN KAN LICHAMELIJK LETSEL TOT GEVOLG HEBBEN.
INGEBRUIKNAME VAN DE MACHINE
• DE SLIJPMACHINES VOORZIEN VAN SCHIJVEN OP EEN STANGETJE ZIJN UITSLUITEND
BESTEMD VOOR HET SLIJPEN EN AFBRAMEN VAN VOORWERPEN VAN METAAL OF EEN
LEGERING (ALUMINIUM, MESSING, BRONS, enz...). BIJ IEDER ANDER GEBRUIK KAN
EXPERT GEEN AANSPRAKELIJKHEID AANVAARDEN. DEZE MACHINE IS NIET GESCHIKT
VOOR EEN GEBRUIK IN EEN EXPLOSIEGEVAARLIJKE OMGEVING.
Deze machine en accessoires moeten overeenkomstig de instructies van deze handlei-
ding gebruikt worden. Het gebruik van deze machine voor andere werkzaamheden
zou tot een gevaarlijke situatie voor personen en de omgeving kunnen leiden.
• Dit machine altijd bedienen, controleren en onderhouden in overeenstemming met
alle voorschriften (plaatselijk, staat, federaal en land), die betrekking hebben op
hand-gehouden/hand-bediende pneumatische gereedschappen.
• Voor veiligheid, topprestatie, en maximale bestendigheid van de onderdelen dit
machine laten werken bij een maximale luchtdruk van 90 psig (6.2 bar/620 kPa)
bij de inlaat met eenluchttoevoerslang, die een inwendige diameter van 3/8” (10 mm)
heeft.
• Overschrijding van deze aangegeven maximale gebruiksdruk van 6,2 bar kan tot
gevaarlijke situaties leiden, zoals een overmatige snelheid, breuk van elementen,
een hoger koppel of een grotere kracht die de machine en zijn accessoires of het te
bewerken voorwerp onherstelbaar zou kunnen beschadigen.
• Zorg ervoor dat alle slangen en fittingen de juiste afmetingen hebben en goed
zijn vastgemaakt.
• Altijd schone, en gesmeerd droge lucht gebruiken bij een maximum luchtdruk van
90 psig. Stof, corroderende uitwasemingen en/of te grote vochtigheid kunnen de
motor van een drukluchtmachine ruïneren.
• De gereedschappen (machine) niet smeren met ontvlambare of vluchtige
vloeistoffen als petroleum, diesel of benzine.
• Geen typeplaatjes verwijderen. Beschadigde typeplaatjes moeten worden vervangen.
• U wordt aangeraden een slagklem te gebruiken. Een koppeling, die direct aan
de luchtinlaat is aangebracht, doet de massa van het machine toenemen en de
beweeglijkheid van het machine afnemen.
• De pneumatische machine moet uitgerust en aangesloten worden op de persluchtlei-
ding via snelkoppelingen om uitschakeling in geval van gevaar te vereenvoudigen.
• Wanneer de levensduur van het machine verstreken is, wordt u aangeraden het
machine te demonteren en ontvetten,en de delen gescheiden naar materialen op te
bergen zodat zij gerecycled kunnen worden.
GEBRUIK VAN DE MACHINE
• Controleer, alvorens de machine te gebruiken, of er geen gevaarlijke interactie
met de onmiddellijk omgeving is (explosiegavaarlijk gas, ontvlambare of gevaarlijke
vloeistoffen, onbekende leidingen, mantels of elektriciteitskabels, enz...).
• Controleer, alvorens de machine op de luchtaanvoerleiding aan te sluiten of de
trekker niet in de Aanstand geblokkeerd wordt door een obstakel en of er geen
afstel- of montagegereedschap aanwezig is.
• Controleer of de machine is aangesloten op de leiding via een snelkoppeling en of
er een luchtafsluitklep in de buurt is, om onmiddellijk de lucht af te sluiten in geval
van blokkering, breuk of een ander incident.
• Houd handen, losse kleding of lang haar weg van het draaiende eind van het
machine.
• Controleer de positie van het omkeersysteem voordat u de machine inschakelt.
• Let op en anticipeer op plotselinge veranderingen in de werking van enig perslucht-
machine zowel tijdens de start als gedurende het in bedrijf zijn.
• Controleer of het element waarop gewerkt zal worden, stevig vastgezet is.
• Laat in geval van blokkering onmiddellijk de trekker los en haal de machine van
de persluchtleiding.
• Uitsluitend de door EXPERT aanbevolen bijbehorende hulpstuk-ken gebruiken.
• Het gebruiken van andere dan originele EXPERT onderdelen kan gevaar opleveren
voor de veiligheid, en een vermindering met zich brengen van het prestatievermogen
van het machine en een toeneming van het onderhoud ervan; het kan en annuleer
van alle garantie-bepalingen tot gevolg hebben. Reparaties mogen uitsluitend
worden uitgevoerd door hiertoe gemachtigd en geschoold personeel. Raadpleeg uw
dichtstbezijnde erkende EXPERT Servicenter.
Geen beschadigde, gerafelde of versleten luchtslangen of fittingen
gebruiken.
Pneumatische machine
kunnen tijdens gebruik ervan trillen.
Trillingen, zich herhalende bewegingen, of ongemakkelijke houdingen
kunnen schadelijk zijn vooruw handen en armen. Stop met bediening
van enig
machine
wanneer u ongemak, een tintelendgevoel of pijn
ervaart. Zoek medisch advies alvorens werk te hervatten.
Het
machine
niet aan de slang dragen.
Steeds in een goede houding staan. Als u het
machine
bedient mag U
zich niet te ver uitstrekken.
Gebruik een machine niet wanneer u drugs, alcohol of medicijnen
gebruikt heeft of wanneer u moe bent.
Gebruik beveiligingsmiddelen zoals een bril, handschoenen,
veiligheidsschoenen en gehoorbeschermers.
Blijf oplettend, gebruik altijd uw gezonde verstand tijdens het gebruik
van de machine.
Men dient te allen tijde de luchtinlaat af te sluiten en deluchttoe-
voerslang te ontkoppelen voordat enig deelaan dit
machine
wordt
aangebracht, verwijderd ofafgesteld, of voordat enig onderhoud aan
dit
machine
mag worden uitgevoerd.
Tijdens het bewerken van bepaalde materialen kan blootstelling aan
stof gevaarlijk zijn voor de gezondheid.
Neem kennis van de samenstelling van het te bewerken materiaal
en gebruik de juiste veiligheidselementen. Gebruik in geval van
twijfel zo veel mogelijk bescherming.
WAARSCHUWING
NU-E230503_0914.indd 9 11/25/2014 10:35:28 AM
1/4 PT
Ø 10 mm
3/8 "
CE-CONFORMITEITSVERKLARING
ONDERGETEKENDE, EXPERT S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANKRIJK, VERKLAART ONDER DE EIGEN
VERANTWOORDELIJKHEID DAT HET PRODUCT
E230503 - PNEUMATISCHE HAAKSE SLIJPMACHINE MET KLEM 6 MM MERK EXPERT
- BEANTWOORDT AAN DE BEPALINGEN VAN DE « MACHINES » 2006/42/CE
- EN BEANTWOORDT AAN DE BEPALINGEN VAN DE GEHARMONISEERDE EUROPESE RICHTLIJN EN
ISO 11148-9: 2011
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-12:2012
20.01.2010
DE DIRECTEUR KWALITEIT EXPERT
INGEBRUIKNEMING VAN HET DE MACHINE
NOODSTOPKLEP
* k = meetonzekerheid in dB ** k = meetonzekerheid in m/s²
DE SMERING
Gebruik altijd een in de persleiding geïntegreerde olievernevelaar.
Spuit, indien er geen smeerinrichting op de persluchtleiding gebruikt wordt,
iedere acht uur ½ tot 1 cm3 via de inlaatkoppeling van de machine naar
binnen.
Referentie Capaciteit van
de boorkop Motorvermogen Geluidsniveau Trillingsniveau
m/s2
Deuk dB(A) Vermogen dB(A) Deuk dB(C)
mm kW k* k* k* k**
E230503 Ø 6 0,25 87 3 98 3 105 3 5,65 1,06
Referentie Leerlaufdrehzahl Durchshnittlicher
Lufverbrauch Arbeitsdruck Gewicht Abmessungen
omw./min. l/min bar kg mm
E230503 20000 99 6,2 0,50 160 x 73 x 27
1
4
2
5
3
NU-E230503_0914.indd 10 11/25/2014 10:35:45 AM
Tabla de contenidos
Idiomas:
Otros manuales de Herramientas de Expert
