Evolar condensorscherm | Gebruikershandleiding www.evolarshop.com
VOORWOORD
Bedankt voor het aanschaffen van het Evolar condensorscherm.
In deze handleiding vindt u alle informatie voor het veilig en correct gebruiken en installeren van het
Evolar condensorscherm.
Zorg ervoor dat u de volledige inhoud van deze handleiding hebt gelezen en begrepen voordat u
het product installeert of onderhoudt.
Symbolen in deze handleiding
Symbolen Uitleg
6VOORZICHTIG
Geeft aan dat er licht letsel kan worden opgelopen of schade aan het
product kan worden toegediend als de instructie niet goed wordt
opgevolgd.
LET OP Geeft aan dat schade aan het product kan worden toegediend als de
instructie niet goed wordt opgevolgd.
INHOUD
1 Product 4
1.1 Omschrijving 4
1.2 Hoofdonderdelen (inbegrepen) 4
1.3 Benodigd gereedschap (niet inbegrepen) 4
2 Veiligheidsinstructies 5
2.1 Algemene veiligheidsinstructies 5
2.2 Veiligheidswaarschuwing bij het installeren 5
2.3 Onderhoud en reinigen 5
3 Installatie 6
3.1 Controleer de inhoud van het pakket 6
3.2 Installatie stappen 6
4 Onderhoud 11
5 Afdanken 11
6 Garantie 11
Evolar condensorscherm | Gebruikershandleiding www.evolarshop.com
1 PRODUCT
. Omschrijving
Het Evolar condensorscherm is een condensorscherm voor Evolar airco-
warmtepompomkastingen.
Deze handleiding is geschikt voor de volgende Evolar omkastingen:
•Evolar XS ( × × mm)
•Evolar S ( × × mm)
•Evolar M ( × × mm)
•Evolar L ( × × mm)
•Evolar XL ( × × mm)
•Evolar Tower ( × × mm)

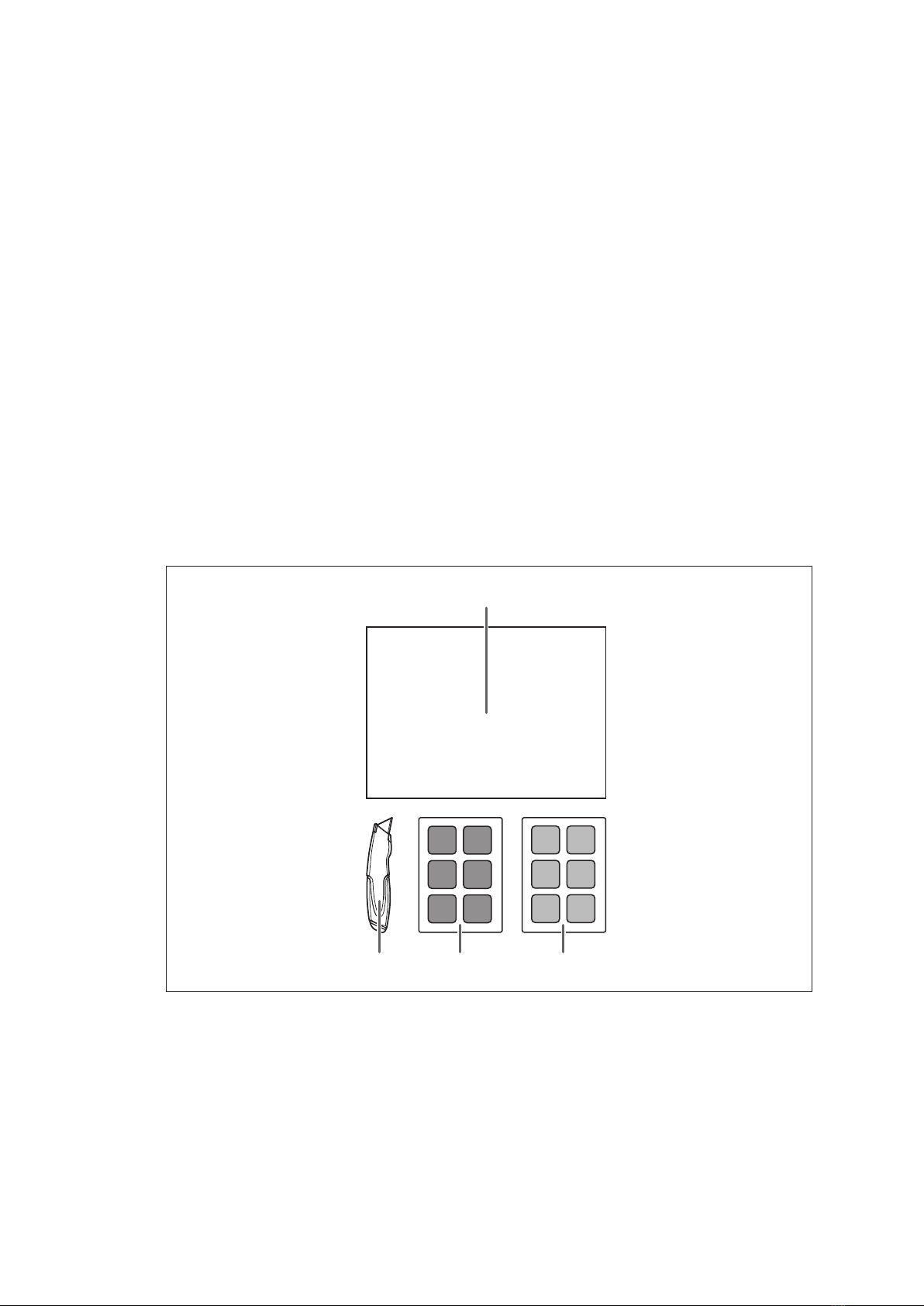

. Hoofdonderdelen (inbegrepen)
1
2 3 4
1. Condensorschot
2. Breekmes
3. Klittenbandjes (haak)
4. Klittenbandjes (oog)
. Benodigd gereedschap (niet inbegrepen)
•Potlood
•Meetlint
Evolar condensorscherm | Gebruikershandleiding www.evolarshop.com
2 VEILIGHEIDSINSTRUCTIES
De volgende veiligheidsinstructies moeten worden opgevolgd om gevaarlijke situaties te
voorkomen.
. Algemene veiligheidsinstructies
6VOORZICHTIG
Gebruik het product en bijgeleverd gereedschap alleen zoals in dit document beschreven.
. Veiligheidswaarschuwing bij het installeren
6VOORZICHTIG
•Laat het product niet vallen en voorkom stoten.
•Plaats het product op een stabiele en vlakke ondergrond.
. Onderhoud en reinigen
6VOORZICHTIG
•Reinig het product regelmatig met een zachte, schone, droge doek. Vermijd
schuurmiddelen die het oppervlak kunnen beschadigen.
•Gebruik geen agressieve chemische reinigingsmiddelen zoals ammoniak, zuur of aceton
bij het schoonmaken van het product.
Evolar condensorscherm | Gebruikershandleiding www.evolarshop.com
3 INSTALLATIE
. Controleer de inhoud van het pakket
Controleer of alle onderdelen aanwezig zijn en dat deze niet beschadigd zijn. Als er
onderdelen ontbreken of beschadigd zijn contacteer dan Evolar BV.
. Installatiestappen
STAP 1
Haal de omkasting van de airco/warmtepomp, als deze al geïnstalleerd is.
STAP 2
Meet de binnenafmeting van de omkasting.
Evolar condensorscherm | Gebruikershandleiding www.evolarshop.com
STAP 3
Snij het condensorscherm op maat.
STAP 4
Meet de afmetingen van de airco/warmtepomp, opstelprofielen en/of beugels en teken
deze af op het condensorshot.
Evolar condensorscherm | Gebruikershandleiding www.evolarshop.com
STAP 5
Snij de afgetekende stukken uit het condensorschot.
STAP 6
Plaats de zelfklevende klittenbandjes (haak) verdeeld over de airco/warmtepomp.
LET OP
Plaats in ieder geval in elke hoek van de airco/warmtepomp een zelfklevend klittenbandje.
Evolar condensorscherm | Gebruikershandleiding www.evolarshop.com
STAP 7
Plaats de zelfklevende klittenbandjes (oog) op de zelfklevende klittenbandjes (haak).
STAP 8
Druk het condensorschot tegen de zelfklevende klittenbandjes (oog).
Evolar condensorscherm | Gebruikershandleiding www.evolarshop.com
STAP 9
Plaats de omkasting terug over de airco/warmtepomp.
