ETNA TO100ERVS/E01 Manual de usuario
NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Let op! 5
Afvoersystemen 6
Gebruik
Bediening 7
Onderhoud
Reinigen 8
Vetfilters verwijderen 9
Het koolstoffilter vervangen 9
Verlichting 9
Installatie
Algemeen 10
Elektrische aansluiting 11
Voorbereidingen 12
Recirculatie 12
Montage van de schouwkap 13
Bijlage
Verpakking en toestel afvoeren 14
NL 4
Beschrijving
TO100
TO200
ASchuifschakelaar ventilator/klep
BSchuifschakelaar verlichting
CVentilatorstanden
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
UW AFZUIGKAP
A B
A C B
NL 5
Let op!
Laat het toestel aansluiten door een erkend installateur (zie
hoofdstuk “Installatie”). Sluit het apparaat niet aan op het
elektriciteitsnet voordat de installatie volledig is voltooid.
• Sluit het toestel aan conform de plaatselijk geldende
installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de
montage van de afzuigkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente
veiligheidsstandaarden. Desondanks adviseren wij personen met
psychische of motorische stoornissen, mentale achterstand of
zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht
van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Gebruik de afzuigkap niet als het vetfilter niet of niet goed
gemonteerd is!
• Gebruik de afzuigkap niet om tegenaan te leunen.
• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is
aangegeven.
• Zorg voor voldoende ventilatie wanneer u de afzuigkap samen
gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat voor
andere toestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd
schoon. Het frituren moet geschieden onder voortdurend toezicht,
om te voorkomen dat verhit vet in brand raakt.
• De afzuigkap moet regelmatig (minstens 1 x per maand)
schoongemaakt worden, zowel het exterieur als het interieur.
Onvoldoende reinigen of te laat vervangen van de filters kan
brandgevaar veroorzaken.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden
vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig
gekwalificeerde personen, om gevaarlijke situaties te voorkomen.
VEILIGHEID
NL 6
Let op!
• Haal eerst de stekker uit het stopcontact als u de lampen wilt
vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven
wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om
het risico van een elektrische schok te verminderen.
• De bereikbare onderdelen kunnen bijzonder warm worden als deze
tegelijkertijd met kookapparaten gebruikt worden.
• De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het
koken, minimaal 30 minuten met schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld
worden. Neem de stekker uit het stopcontact of draai de schakelaar
in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens
het bereiden van gerechten.
• Iedere aansprakelijkheid voor eventuele schade aan het apparaat of
brand veroorzaakt door het niet in acht nemen van de aanwijzingen
uit deze handleiding wordt afgewezen.

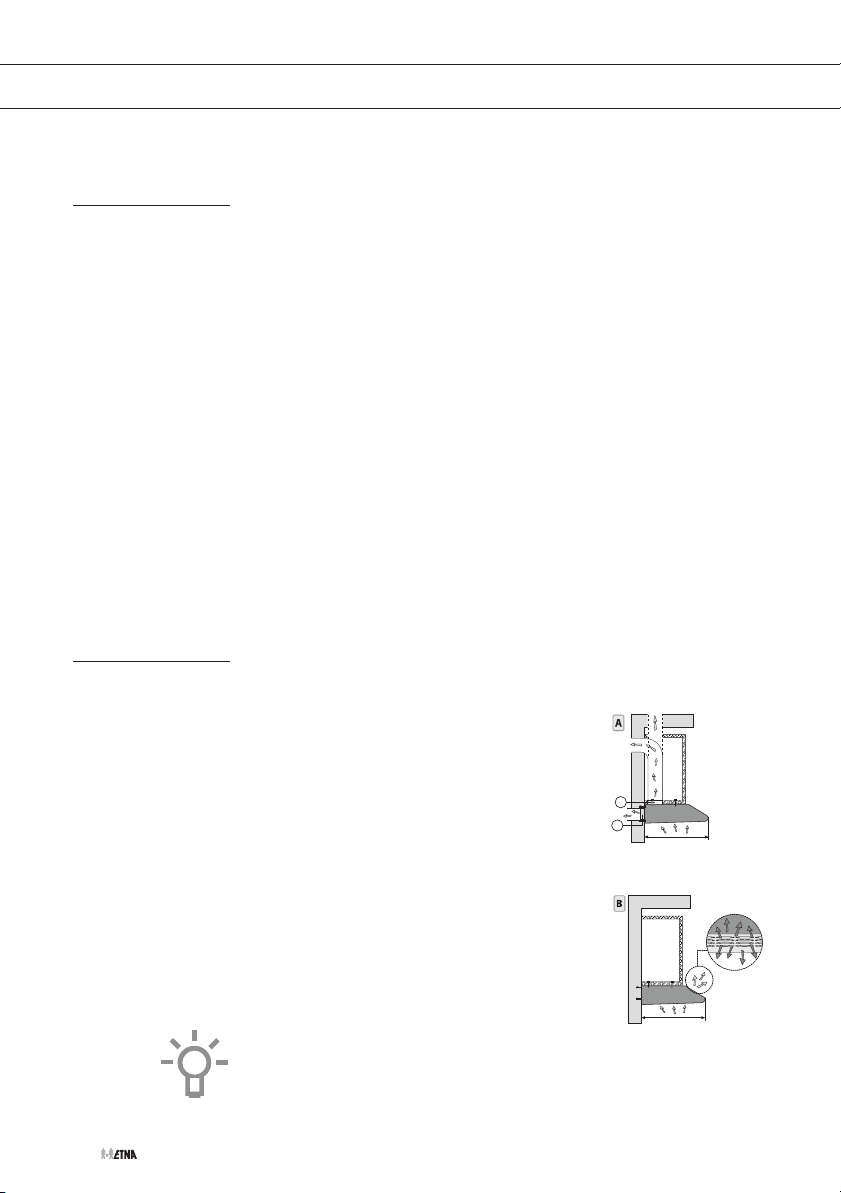

Afvoersystemen
De afzuigkap kan, afhankelijk van het model,
op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes
en de geur uit de aangezogen
kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart
besteld worden.
VEILIGHEID
510
510
D
D
NL 7

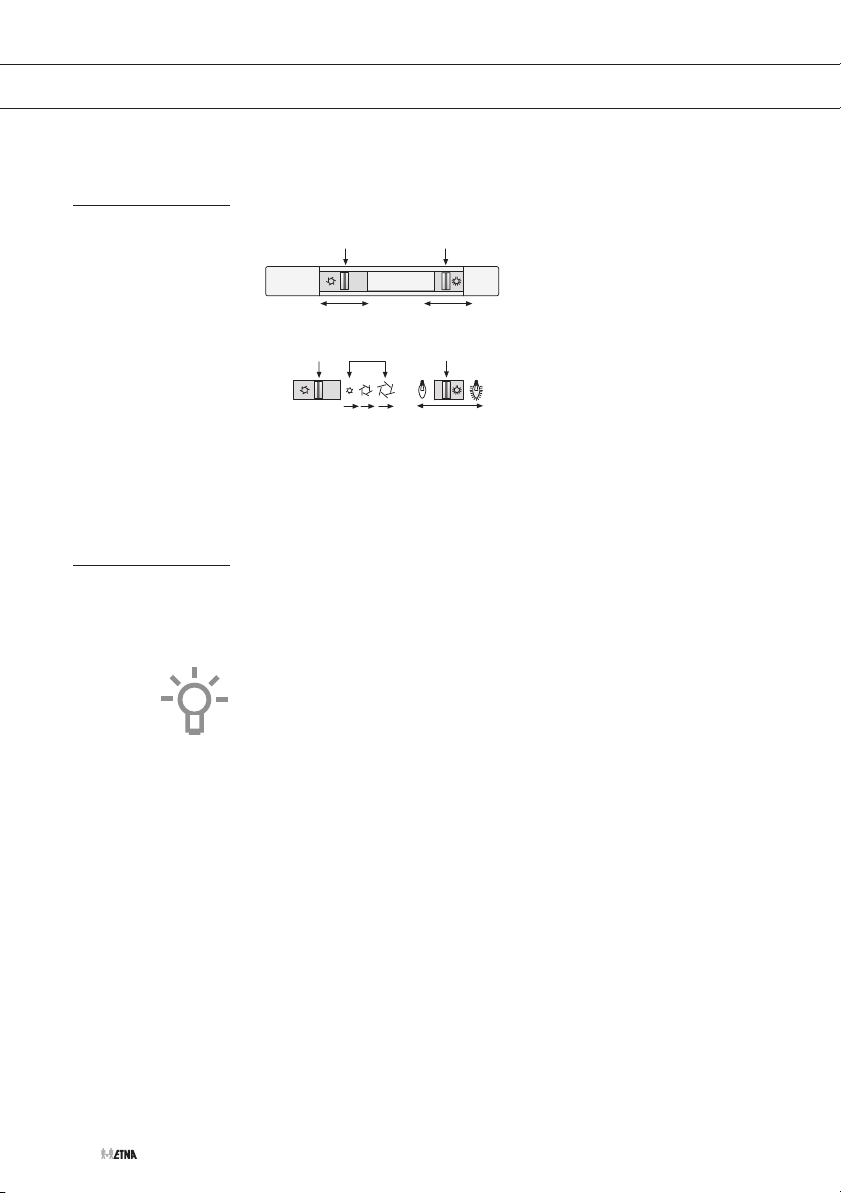

Bediening
TO100
TO200
Elektrische klep openen en sluiten (TO100)
Schuif de regelaar naar stand B.
De elektrische klep wordt geopend.
Schuif de regelaar naar stand A.
De elektrische klep wordt gesloten.
Ventilator in- en uitschakelen (TO200)
Schuif de regelaar naar stand C, D of E.
De afzuigkap schakelt in op de corresponderende stand.
Schuif de regelaar naar stand A.
De ventilator schakelt uit.
Verlichting in- en uitschakelen
Schakel de verlichting in en uit met schuifregelaar F.
GEBRUIK
A B F
A C D E F
NL 8
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD
NL 9
Vetfilters
Reinig de vetfilters minimaal 1x per maand. Bij reiniging kunnen
de aluminium delen van de filters dof worden door de gebruikte
schoonmaakmiddelen, met name bij plaatsing in de vaatwasser. Dit is
normaal en valt niet onder de garantie.

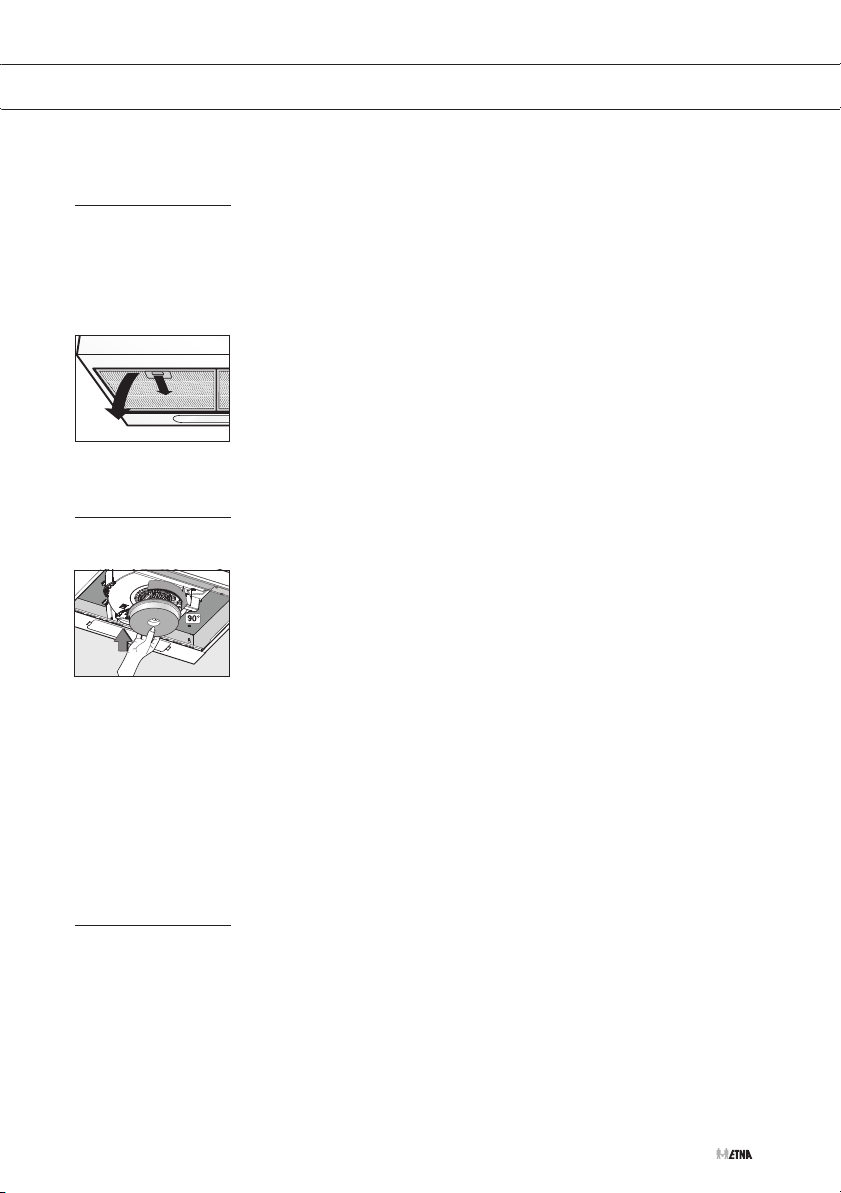

Filtercassette verwijderen
1. Schakel de netspanning uit! Neem de stekker uit het stop contact of
zet de schakelaar in de meterkast op nul.
2. Druk het filter bij de uitsparing naar achteren en kantel de voorzijde
omlaag.
3. Verwijder het filter uit de kap.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
Lampen vervangen
• Verwijder het vetfilter.
• De lampen zijn nu bereikbaar.
• Schroef het lampje uit de fitting en vervang deze door een lamp met
het wattage aangegeven aan de binnenzijde van de kap.
ONDERHOUD
1
2
NL 10
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.
NL 11
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase leiding
BLAUW = N nulleiding
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
NL 12
INSTALLATIE

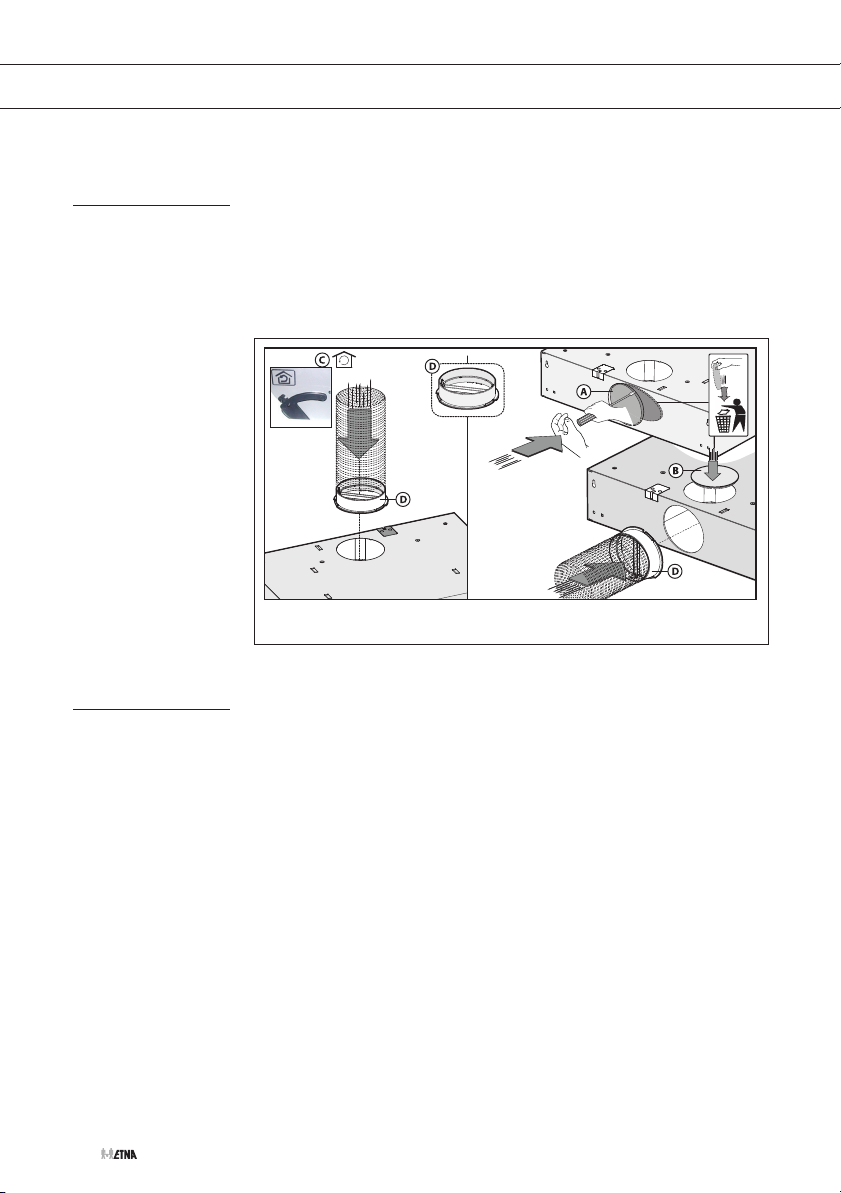

Voorbereiding
De afvoerpijp kan zowel aan de bovenzijde als aan de achterzijde
worden bevestigd. Dicht de opening die niet gebruikt wordt af met
de meegeleverde afvoerdop (B). Verwijder de afdichting (A) indien de
afvoerpijp op de achterzijde van de kap wordt aangesloten. Sluit de
afvoerpijp aan op de flens (D).
Recirculatie
Draai de luchtverdeelhendel (C) naar de stand ‘recirculatie’ indien de
afzuigkap wordt gebruikt als recirculatiekap.
1
2
3
Este manual sirve para los siguientes modelos
3
Tabla de contenidos
Idiomas:
Otros manuales de Campana de ventilación de ETNA
ETNA
ETNA AIP690WIT Manual de usuario
ETNA
ETNA 4172WT Manual de usuario
ETNA
ETNA AI752 Manual de usuario
ETNA
ETNA A4330CRVS Manual de usuario
ETNA
ETNA AD590RVS Manual de usuario
ETNA
ETNA 4265NZT Manual de usuario
ETNA
ETNA A4400TRVS/E02 Manual de usuario
ETNA
ETNA AG161WIT Manual de usuario
ETNA
ETNA 4192RVS Manual de usuario
ETNA
ETNA AV790 Series Manual de usuario
ETNA
ETNA AB790 Series Manual de usuario
ETNA
ETNA AP160RVS Manual de usuario
ETNA
ETNA T4335T Manual de usuario
ETNA
ETNA AD780 Series Manual de usuario
ETNA
ETNA A4496TRVS Manual de usuario
ETNA
ETNA A4453TRVS Manual de usuario
ETNA
ETNA AB660 Series Manual de usuario
ETNA
ETNA T4404TRVS Manual de usuario
ETNA
ETNA AIP590RVS Manual de usuario
ETNA
ETNA RAW370 Series Manual de usuario
