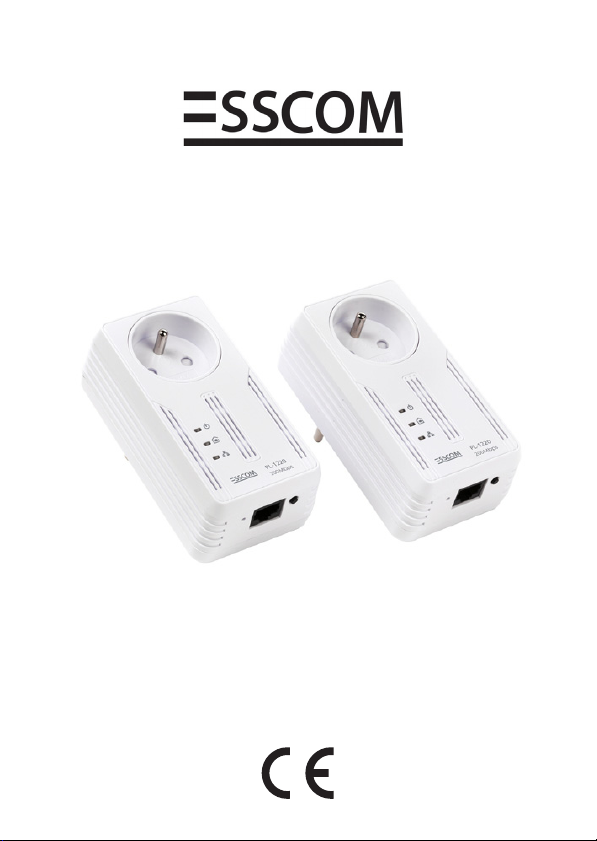

Esscom PL-1220 Manual de usuario
PL-1220
HANDLEIDING
GUIDE D’INSTALLATION
INSTALLATION GUIDE
V1.1 - 08/11
NL De in deze handleiding beschreven mogelijkheden worden
gepubliceerd onder voorbehoud van wijzigingen.
FLes possibilités décrites dans ce manuel sont publiées sous réserve
de modifications.
UK The features described in this manual are published with reservation to
modifications.
NL Het toestel voldoet aan de basiseisen van de R&TTE-richtlijn. Dit
wordt bevestigd door de CE-markering.
FR La conformité de l’appareil avec les exigences fondamentales de la
directive européenne R&TTE relative aux terminaux, est confirmée
par le label CE.
UK The CE symbol indicates that the unit complies with the essential
requirements of the R&TTE directive.
This product is in compliance with the essential requirements and other
relevant provisions of the R&TTE directive.
This is confirmed by the CE-mark.The Declaration of conformity can be
found on:
http://www.esscom.be/cedeclarations.asp
PL-1220
3
NEDERLANDS
1 Inleiding
Met deze Powerline stekkers PL-1220 kan je een netwerk verbinding maken
tussen je modem, PC, Settopbox, Spelconsole, ...
De PL-1220 stekkers zijn standaard niet verbonden. Volg de procedure
beschreven in hoofdstuk 6 om ze te verbinden.
Beperkingen
Onder optimale omstandigheden bedraagt de maximale kabelafstand tussen
twee Powerline apparaten 200 meter.
De kwaliteit van de verbinding wordt echter beïnvloed door:
– slechte kwaliteit van elektriciteitskabels
– zekeringen
– bliksem-/overspanningsbeveiligingen
– multifasespanning: sommige huizen worden voorzien van 3-
fasespanning. De kwaliteit van de Powerline verbinding zal dramatisch
afnemen wanneer de apparaten op verschillende fasen worden
aangesloten. In sommige gevallen zal er helemaal geen communicatie
mogelijk zijn !
– Sommige elektrische apparaten, zoals magnetrons, stofzuigers, oudere
laders voor laptops/mobiele telefoons, kunnen tijdens het gebruik ruis op
het elektriciteitsnet veroorzaken.
2CE-markering
De CE-markering op het toestel, de handleiding en de verpakking geeft aan
dat het toestel voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.
3 Veiligheidsinstructies
Voor uw eigen veiligheid dient u alle waarschuwingen en instructies te lezen
en op te volgen.
– Open het apparaat niet. Door het openen of verwijderen van de behuizing
kunt u worden blootgesteld aan gevaarlijke hoogspanningspunten en
andere gevaren. Servicewerkzaamheden aan het apparaat mogen
uitsluitend worden uitgevoerd door bevoegd onderhoudspersoneel. Neem
contact op met uw leverancier voor meer informatie.
– Gebruik het apparaat niet tijdens een onweersbui. Er bestaat gevaar op
elektrische schokken als gevolg van blikseminslag.
– Stel het apparaat niet bloot aan stof of agressieve vloeistoffen.
– Gebruik dit product niet in de buurt van waterbronnen.
– Zorg dat u de kabels op de juiste poorten aansluit.
– Bedek de ventilatiegaten op het apparaat niet.
PL-1220
4
4 Veelgebruikte toepassingen
PL-1220
5
NEDERLANDS
5 Omschrijving
Doorvoer stopcontact
– Hier kan je toestellen zoals een modem,
PC, Settopbox, spelconsole, TV, ...
inpluggen om te voorzien van stroom.
Voedings-LED:
– Aan: normale werking
– Knipperen (0,5 seconde aan/0,5
seconde uit): in verbindingsmodus
– Traag knipperen (4 seconde aan/11
seconden uit): in stand-bymodus
(energiespaarfunctie)
Powerline-LED:
Geeft de kwaliteit weer van de
verbinding met andere Powerline
stekkers.
– Groen: uitstekende kwaliteit
– Oranje: goede kwaliteit
– Rood: slechte kwaliteit
De LED knippert tijdens de
gegevensoverdracht.
Ethernet-LED:
– Aan : succesvolle verbinding met een
andere toestel via een Ethernet-kabel.
De LED knippert tijdens de
gegevensoverdracht.
Ethernet-verbinding (RJ45):
Voor de verbinding met een extern
toestel via een Ethernet-kabel.
Volledige Reset knop :
– Druk deze reset-knop in met
bijvoorbeeld een paper-clip gedurende
3 seconden om de Powerline volledig te
resetten.
Na deze reset zal het standaard
wachtwoord "HomePlugAV" ingeladen
worden.
1
2
3
4
5
6
PL-1220
6
Knop voor reset/eenvoudige verbinding
– Druk gedurende 2 seconden om de verbindingssequentie
te starten.
– Druk gedurende 12 seconden om de fabrieksinstellingen te herstellen.
Hierbij wordt het netwerk wachtwoord volledig gewist.
6 De PL-1220 -stekkers verbinden
De PL-1220 -stekkers zijn standaard niet verbonden.
Volg de onderstaande procedure om ze met mekaar te verbinden:
1. Steek alle Powerlines in het stopcontact.
2. Druk gedurende twee seconden op de toets (reset/eenvoudige verbinding)
van de eerste Powerline-stekker.
De voedings-LED zal traag knipperen (0,5 seconde aan / 0,5 seconde uit).
3. Druk binnen de twee minuten gedurende twee seconden op de toets van
de tweede stekker. De verbindingssequentie start.
Er zal een willekeurig wachtwoord uitgewisseld worden tussen de
Powerlines.
Wanneer de verbinding is voltooid, starten beide stekkers opnieuw op en
gaan de Powerline- LED’s op beide stekkers aan.
De Powerline-stekker schakelt over op de
stand-bymodus (energiespaarfunctie)
wanneer hij gedurende 15 minuten niet via
een Ethernet-kabel op een toestel is
aangesloten.
De gemakkelijkste manier is om ze naast
elkaar in dezelfde ruimte in te steken. Zodra
ze met succes zijn verbonden, kunt u ze op
de gewenste plaats installeren.
7
PL-1220
7
NEDERLANDS
7 Een extra PL-1220 toevoegen
Je kan een Powerline netwerk maken tot maximaal acht Powerlines. Indien je
reeds twee Powerlines in werking hebt, kan je er nog maximum zes
toevoegen.
Volg de onderstaande procedure om een Powerline toe te voegen:
1. Steek de extra Powerline in het stopcontact.
2. Druk gedurende twee seconden op de toets van één van de Powerline
stekkers die reeds in werking is.
Het aan/uit-lampje zal traag knipperen (0,5 seconde aan / 0,5 seconde uit).
3. Druk binnen de twee minuten gedurende twee seconden op de toets van
de extra Powerline stekker.
De verbindingssequentie start.
Wanneer de verbinding is voltooid, starten de stekkers opnieuw op en
gaan de Powerline-LED’s op beide stekkers aan.
Druk gedurende minstens 12 seconden op de toets
voor reset/eenvoudige verbinding om de
fabrieksinstellingen van de PL-1220 te herstellen. In
de fabrieksinstellingen moet de PL-1220 stekker
opnieuw worden verbonden!
Alvorens de nieuwe Powerline toe te voegen is het aan
te raden om het netwerk wachtwoord van deze stekker
te wissen door de knop “reset/eenvoudige verbinding"
gedurende 12 seconden in te drukken.
Een Powerline die reeds werd gebruikt in een ander
netwerk zal nog steeds een netwerk wachtwoord
hebben waardoor het verbindingsmechanisme met de
knop “reset/eenvoudige verbinding" niet zal werken.
PL-1220
8
8 PC Hulpprogramma (Utility)
De Powerline stekkers kunnen ook geconfigureerd worden via de
meegeleverde PC software.
1. Zet de computer aan. Plaats de CD in het CD-romstation. Het CD-menu
wordt automatisch gestart.
Klik op "Install Utility".
2. De InstallShield Wizard zal automatisch starten.
Volg de instructies om de software te installeren.
Als het menu niet automatisch start, kunt u
het bestand "install.exe" op de CD
opzoeken en uitvoeren.
PL-1220
9
NEDERLANDS
3. Na een succesvolle installatie zal er een pictogram op uw bureaublad
verschijnen :
"HomePlugAV v4.2"
9 Configuratie
Om het hulpprogramma te starten, dubbelklikt u op het pictogram
"HomePlugAV v4.2" op uw bureaublad. :
PL-1220
10
9.1 Home
Het scherm "Home" zal het MAC-adres tonen van de Powerline-stekker die
op uw computer is aangesloten (via een netwerkkabel).
Het MAC-adres van de Powerline-stekker is
ook te vinden op het etiket onderaan op het
toestel.
