Eschenbach Prisma Manual de usuario

- 2 -

Deutsch......................................................................................................... 3

English..........................................................................................................10

Français ........................................................................................................17

Italiano ..........................................................................................................24

Español.........................................................................................................31

Nederlands....................................................................................................3

Dansk............................................................................................................45

Svenska ........................................................................................................52

Norsk ............................................................................................................59

Suomi ...........................................................................................................66

Polski............................................................................................................73

Česky............................................................................................................ 0

- 3 -

Deutsch

Inhaltsverzeichnis

Bestandteile der Lieferung................................................................................3

Gewährleistung................................................................................................3

Installation.......................................................................................................4

Bedienung .......................................................................................................5

Gebrauch von Prisma ......................................................................................7

Zu beachten.....................................................................................................

Technische Daten............................................................................................9

Bestandteile der Lieferung

Folgende Bestandteile sollten in der Lieferung enthalten sein:

•

Prisma Kamera und Tisch

•

Netzgerät

•

Ausgangskabel

•

Lesematte

•

Bedienungsanleitung

•

Innensechskantschlüssel zum nachziehen der Scharniere

•

Tragbarer Koffer mit Polsterung

Bitte bewahren Sie die Originalverpackung auf. Diese muss für Reparaturen

verwendet werden.

Gewährleistung

Wir gewähren im Rahmen der gesetzlichen Bestimmungen die Funktion des in

dieser Anleitung beschriebenen Produktes in Hinsicht auf auftretende Mängel,

die auf Fabrikationsfehler oder Materialfehler zurückzuführen sind. Bei Schäden

durch unsachgemäße Behandlung, auch bei Beschädigung durch Fall oder Stoß,

besteht kein Gewährleistungsanspruch. Gewährleistung nur durch Nachweis

über Kaufbeleg!

- 4 -

Installation

Stecken Sie das Ausgangskabel an die

Rückseite von Prisma an.

Stecken Sie den SCART-

Stecker in den

dafür vorgesehenen Platz an Ihrem

Fernseher * und schalten Sie diesen

ein.

Stecken Sie das Netzgerät an das

Stromnetz und…

…verbinden Sie das Netzkabel mit

dem Ausgangskabel.

Prisma

Schalten Sie Prisma ein.

Nun sollten Sie ein Bild an Ihrem

Fernsehschirm haben. Falls nicht,

schalten Sie Ihren Fernseher um auf

“Video” oder

*Falls Sie keinen SCART-Eingang an Ihrem Fernseher haben, benutzen Sie das

Cinch-Video Kabel und stecken Sie dieses an den gelben Videoanschluss (falls

vorhanden). Falls kein Anschluss vorhanden ist, verlangen Sie bei Ihrem

Lieferanten einen RF Modulator für Antennenanschluss.

- 5 -

Bedienung

Ein- / Auschalten

Drücken Sie den Knopf um Prisma einzuschalten. Die Beleuchtung wird

automatisch sofort eingeschaltet. Drücken Sie den Knopf noch einmal, um

Prisma auszuschalten.

Beleuchtung

Drücken Sie den Knopf, um die Beleuchtung einzuschalten. Drücken Sie noch

einmal, um diese wieder auszuschalten.

Darstellungs-Modus

Für Negativ-Modus drehen Sie den Knopf im Uhrzeigersinn (weisse

Buchstaben auf schwarzem Hintergrund).

Für Positiv-Modus drehen Sie den Knopf im Gegenuhrzeigersinn

(schwarze Buchstaben auf weissem Hintergrund).

Die mittlere Position zeigt die Vergrösserung im Photo-Modus.

- 6 -

Vergr sserung

Die Vergrösserung ist abhängig vom Abstand zwischen der Kamera und dem

Lesegut. Um die Vergrösserung zu verstellen, halten Sie mit einer Hand die

Leseplatte und mit der anderen Hand führen Sie die Kamera nach oben oder

nach unten. Stellen Sie die erforderliche Höhe ein, um die gewünschte

Vergrösserung zu erreichen (siehe Skizze).

ABC

ABCDEFGHIJ

Senken Sie die Kamera, um die Darstellung zu vergrössern. Erhöhen Sie die

Kamera, um die Darstellung zu verkleinern.

Benutzen Sie die kleinste Vergrösserung, die für Sie möglich ist um:

•

die Orientierung schneller zu gewinnen;

•

die Vorlage weniger hin und her bewegen zu müssen;

•

eine grössere Tiefenschärfe zu erreichen.

Schärfe

Wenn Sie die Höhe der Kamera verstellen oder eine Vorlage mit einer anderen

Höhe im Vergleich zur vorher benutzten Vorlage darstellen wollen ist es nötig,

die Schärfe neu einzustellen. Drehen Sie den Knopf auf der Oberseite von

Prisma bis die Vorlage wieder Scharf erscheint. Die Drehrichtung des Knopfes

ist unwichtig.

Helligkeit

Unter dem oberen Scharnier befindet sich die Helligkeits-Einstellung. Diese

Einstellung wird benötigt, wenn eine grosse Lichtstärke in der Umgebung

herrscht. Stellen Sie die Helligkeit des Prismas so ein, dass die vergrösserte

Darstellung beim Verschieben nicht verblasst.

- 7 -

Gebrauch von Prisma

Lesen mit Prisma

Stellen Sie Prisma auf eine Fläche in der Nähe Ihres Fernsehers und nehmen Sie

direkt vor dem Gerät Platz. Idealerweise ist die Bildschirmfläche leicht unter Ihrer

Augenlinie. Der Lesetisch des Primas sollte sich auf der Höhe Ihrer Ellenbogen

befinden (wenn Sie sitzen).

Legen Sie die Vorlage auf die Leseplatte von Prisma und stellen Sie die Schärfe

ein. Nun stellen Sie die Vergrösserung auf Ihre Bedürfnisse ein. Falls nötig,

müssen Sie die Schärfe noch einmal der aktuellen Grösse anpassen. Gehen Sie

sicher, dass die Kamera parallel zur Vorlage ist.

Bewegen Sie die Vorlage zum Textanfang. Bewegen Sie nun die Vorlage hin und

her und schauen Sie währenddessen auf den Fernsehschirm.

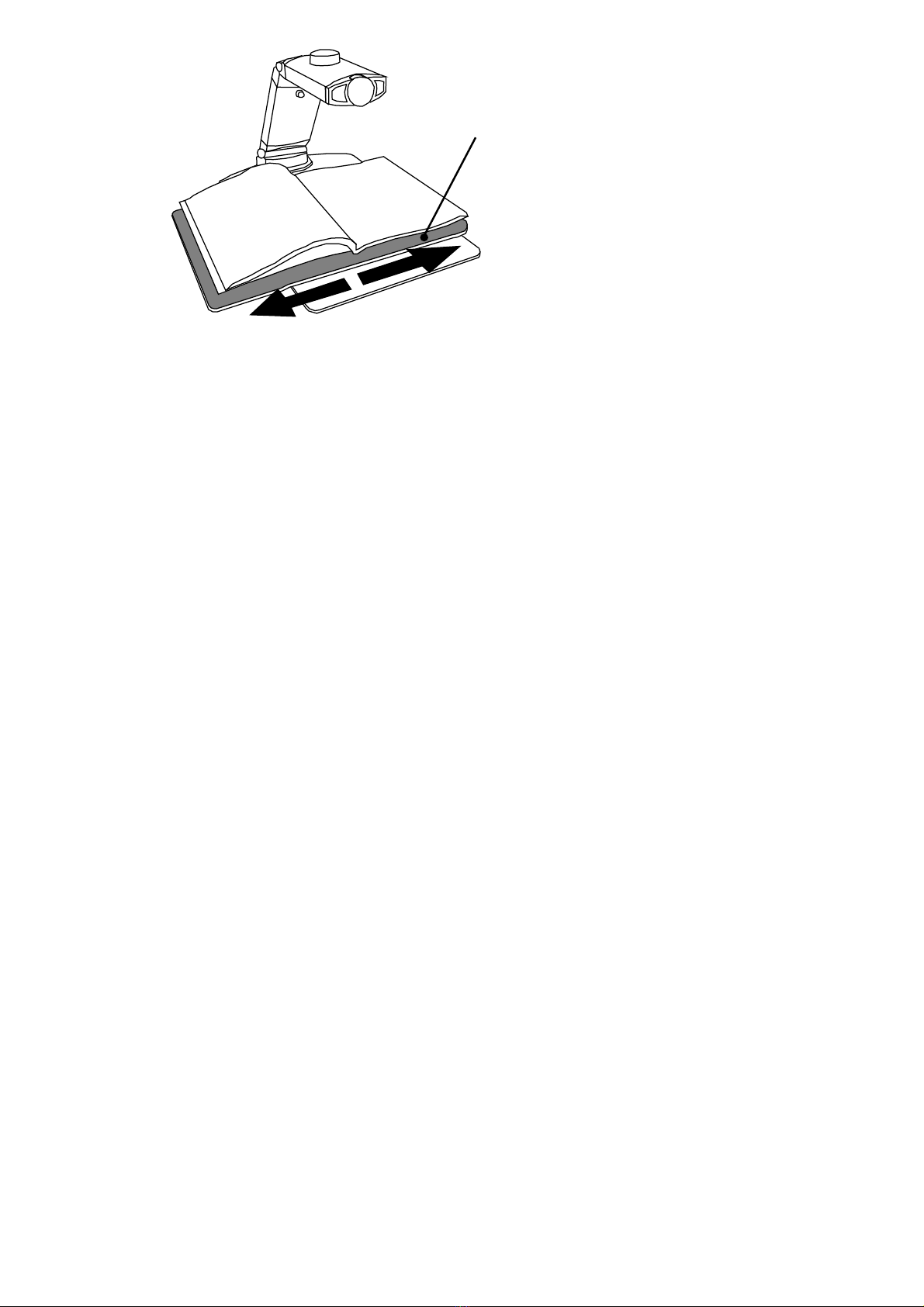

Eine gummierte Matte ist im Lieferumfang enthalten. Diese legen Sie auf den

Lesetisch mit der gummibeschichteten Fläche nach oben. Mit dieser Matte

können Sie auch ohne großen Kraftaufwand schwere Bücher oder Ähnliches hin

und her schieben.

- -

Vorlage hin und her bewegen

Gummierte Schicht nach oben

Schreiben mit Prisma

Entfernen Sie die Matte vom Lesetisch. Legen Sie das zu beschreibende Blatt

auf dem Lesetisch und lokalisieren Sie die Stelle, an der Sie mit Schreiben

beginnen wollen. Halten Sie das Blatt fest und platzieren Sie den Schreibstift.

Schauen Sie während dem Schreiben auf den Fernsehschirm.

Nützliche Tipps

Benützen Sie Prisma in einer gut ausgeleuchteten Umgebung. Gutes Licht

erhöht die Qualität des Bildes. Verhindern Sie falls möglich direkte Beleuchtung.

Diese kann Schatten auf dem Fernsehschirm hervorrufen.

Wenn Sie gedämpftes Licht benötigen, sollten Sie die Beleuchtung von Prisma

einschalten. Ansonsten ist das Bild auf dem Fernsehschirm zu dunkel.

Glänzende Vorlagen können das Licht in die Kamera zurückspiegeln. Das führt

zu überbelichtung und somit zu blendenden Stellen am Fernsehschirm. In

diesem Fall neigen Sie langsam den Kameraarm bis die überbelichtete Stelle auf

dem Fernsehschirm verschwindet.

Zu beachten

Berühren Sie nicht die Linse. Eine verschmutzte Linse kann das Bild am

Fernsehschirm beeinträchtigen. Falls auf dem Fernsehschirm unklare und

verwischte Stellen erscheinen, können Sie die Linse mit einem weichen,

trockenen Tuch mit geringem Druck reinigen. Am Besten geeignet sind spezielle,

bei jedem Optikergeschäft erhältliche Linsenreinigungstücher. Benützen Sie

keine nasse und scheuernde Tücher und keine chemischen und scheuernde

Reinigungsmittel.

Für den Transport von Prisma benützen Sie bitte immer den im Lieferumfang

enthaltenen Tragkoffer. Entfernen Sie die Kabel für den Transport von Prisma.

- 9 -

Wenn der Kameraarm lose ist,

können Sie mit dem

mitgelieferten Innensechskant-

Schlüssel die Schraube an den

Gelenken nachziehen (siehe

Skizze). Um zu den Schrauben

zu gelangen müssen Sie zuerst

die Abdeckkappen entfernen.

Ziehen Sie die Schrauben im

Uhrzeigersinn je eine viertel

Drehung und überprüfen Sie

jeweils nach jedem Viertel, ob

der Kameraarm nun wieder

genug fest angezogen ist. Bitte ziehen Sie die Schrauben nicht zu fest an.

Danach setzen Sie die Kappen wieder auf die Schrauben.

Prüfen Sie die Kabel regelmässig auf Schäden. Benützen Sie nur das

mitgelieferte Originalnetzgerät. Das Netzgerät ist nur für die Schweiz konzipiert.

Falls Sie Prisma auch im Ausland einsetzen wollen informieren Sie sich bitte bei

Ihrem Lieferanten über die kompatibilität betreffend Fernseher und

Stromspannung.

Technische Daten

Abmessungen: Lesetisch: 24 x 41cm;

Zusammengeklappte Höhe: 6.5cm

Max. Sichtbereich der Kamera: 22cm

Gewicht (Grundgerät): 1.1kg

Strom: 12V 300mA (Netzgerät).

Darstellung-Modis: Positiv- und Negativkontrast, Echtfarben

Vergrösserung: 14” Fernsehschirm 3½ bis 35x

21” Fernsehschirm 5 bis 52x

26” Fernsehschirm bis 60x

Temperatur: Lager: -10°C bis +40°C. Betrieb: +5°C bis +35°C

Änderungen vorbehalten.

- 10 -

English

Table of contents

Components supplied....................................................................................10

Guarantee......................................................................................................10

Installation.....................................................................................................11

Operation.......................................................................................................12

Using the Prisma ...........................................................................................14

Please note....................................................................................................15

Specifications................................................................................................16

Components supplied

The following components should be supplied:

•

Prisma camera and table

•

Mains adapter

•

Output cable

•

Reading mat

•

Operating instructions

•

Allen key for tightening up the hinge joint

•

Carry case with padding

Please keep the original packaging. This must be used in the event of any

repairs.

Guarantee

We are required by law to guarantee the function of the product described in these

descriptions in respect of defects caused by manufacturing or material faults. Any

damages caused by incorrect handling, including damage caused by being

dropped or knocked, are not covered under the guarantee. Guarantee benefits can

only be claimed through proof of purchase in the form of a sales receipt!
