EQ3 WFC 500 Manual de usuario
1
Geeignet für den Empfang von Wetterdaten der Fa. Meteotime
eQ-3 AG • Maiburger Str. 29 • 26789 Leer
Funk-Wetterdaten-Empfänger
Weather Forecast Center
Station WFC 500
Weerprognose-Centrum
Stazione Meteo Satellitare
D
F
GB
Bedienungsanleitung Instruction manual
Manuel d` Utilisation Handleiding
Manuale delle istruzioni
I
NL
2
Inhalt
1. Einführung ......................................................................... 4
2. Lieferumfang...................................................................... 5
3. Display............................................................................... 6
4. Auswahl des Aufstellungsortes.......................................... 7
4.1 Standort....................................................................... 7
4.2 Mögliche Störfaktoren ................................................. 8
5. Inbetriebnahme und Konfiguration.................................... 9
5.1 Batterien einlegen/ Batteriewechsel............................ 9
5.2 Konfigurationsmenü aufrufen/ beenden ...................... 9
5.2.1 Einstellen der Wetterregion................................... 9
5.2.2 Einstellen der Zeitzone ....................................... 10
5.2.3 Kontrasteinstellung............................................. 10
5.3 Empfangstest ........................................................ 10
6. Bedienung ....................................................................... 11
6.1 Weckfunktion ............................................................. 11
6.2 Eingestellte Wetterregion anzeigen ........................... 11
7. Bestimmungsgemäßer Einsatz, Haftungsausschluss,
Sicherheitshinweis........................................................... 12
8. Entsorgungshinweise....................................................... 13
9. Technische Daten ............................................................ 13
10. Anhang ............................................................................ 54
10.1 Wettersymbole......................................................... 54
10.2 Wetterregionen ........................................................ 55
10.2.1 Regionen mit 4-Tages-Prognosen.................... 57
10.2.2 Regionen mit 2-Tages-Prognosen.................... 59
3
2. Ausgabe Deutsch 01/2008
Dokumentation © 2007 eQ-3 Limited Hongkong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf dieses Handbuch auch nicht auszugsweise
in irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren ver-
vielfältigt oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch druck-
technische Mängel oder Druckfehler aufweist. Die Angaben in
diesem Handbuch werden jedoch regelmäßig überprüft und
Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler
technischer und drucktechnischer Art und ihre Folgen überneh-
men wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt. Printed
in Hong Kong.
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
Y2008 V2.0
4
1. Einführung
Das Wetter beeinflusst unser tägliches Leben in vielen Situatio-
nen: Es bestimmt den Tagesablauf und die Gestaltung unserer
Freizeit. Um so wichtiger ist es, stets einen Überblick über das
Wetter der nächsten Tage zu haben und über Wetterumschwün-
ge rechtzeitig informiert zu sein. Die herkömmlichen Medien
(Radio, Fernsehen, Internet) bieten diese Informationen zwar an,
aber sie stehen dann nur zu festen Zeiten zur Verfügung (Wetter-
Nachrichten) oder das Abrufen ist mit weiterem Aufwand ver-
knüpft (PC hochfahren o. ä.). Ideal wäre ein Anzeigegerät das
die Wettervorhersage für die heimische Region stets parat hat.
Das Weather Forecast Center WFC 500 bietet diese Funktion
mit einer übersichtlichen Darstellung moderner, wissenschaft-
lich erstellter Wettervorhersagen für den aktuellen und die
nächsten drei Tage. Es sind keine externen Sensoren für die Er-
fassung unterschiedlicher Messwerte erforderlich. Die Wetter-
vorhersagen werden von professionellen Meteorologen erstellt
und durch die Zeitzeichen-Sender DCF77 in Deutschland und
HBG in der Schweiz abgestrahlt und sind in fast ganz Europa
empfangbar.
Insgesamt ist der Empfangsbereich der Zeitzeichen-Sender in
90 meteorologische Regionen (60 Regionen mit 4-Tages-Vor-
hersage, 30 Regionen mit 2-Tages-Vorhersage) aufgeteilt. Die
gewünschte Region für den Heimat- oder den Urlaubsort wird
einfach ausgewählt und die jeweils aktuelle Wettervorhersage
wird auf dem Display dargestellt. Somit hat man jederzeit einen
schnellen Überblick über den Wetterverlauf der nächsten Tage.
Die Aktualisierung der Wetterdaten erfolgt täglich.
Zusätzlich verfügt die Wetterstation über eine Uhr mit Weck-
funktion, die über die Zeitzeichensender automatisch eingestellt
wird und immer die exakte Uhrzeit anzeigt. Lediglich die Weck-
zeit muss manuell eingestellt werden.
Gegenstand des Kaufvertrages ist der Funk-Wetterdaten-Emp-
fänger WFC 500 inkl. der Lizenz zum Empfang der Wetterdaten.
Die Herstellung und der Versand der Wetterdaten sowie die Ver-
antwortung für die Richtigkeit der Daten obliegt allein der Fa.
Meteotime als privatem Anbieter. Nähere Informationen dazu
erhalten Sie im Internet unter www.meteotime.com. Der Emp-
fang der Daten ist abhängig von der Ausstrahlung durch die Fa.
Meteotime. Der Funk-Wetterdaten-Empfänger WFC 500 ist für
den Empfang von Wetterdaten anderer Anbieter nicht geeignet.
5
Bitte lesen Sie diese Bedienungsanleitung sorgfältig und kom-
plett vor der ersten Inbetriebnahme, um Funktionsstörungen
und Fehlbedienungen zu vermeiden. Bewahren Sie die Anlei-
tung zum Nachschlagen auf.
2. Lieferumfang
• Wetterstation „Weather Forecast Center WFC 500“
• 3 Batterien LR6/Mignon/AA
• Bedienungsanleitung
6

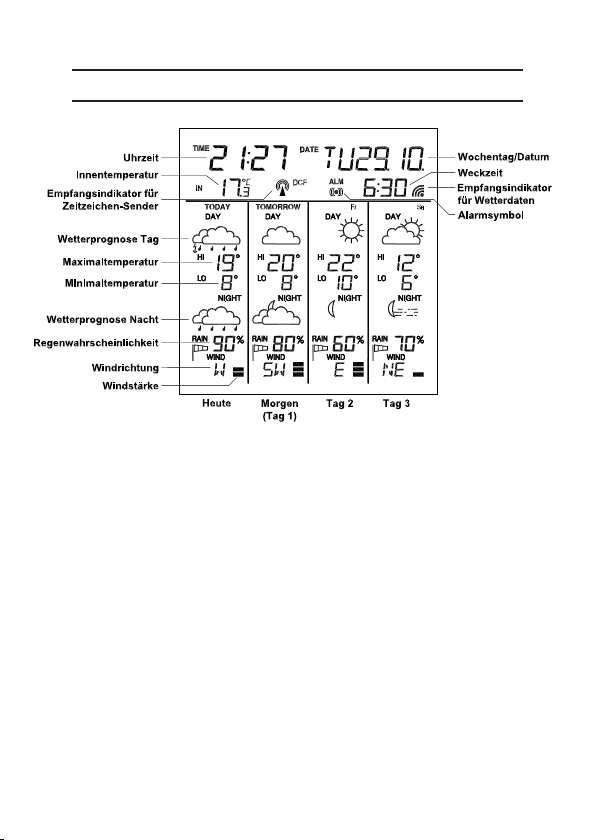

3. Display
Empfangsindikator für Wetterdaten
• Symbol eingeschaltet →Wetterdaten komplett empfangen
• Symbol blinkt →Wetterdaten unvollständig
Empfangsindikator für Zeitzeichen-Sender
• Symbol blinkt →Erstempfang von Datum
und Uhrzeit
• Symbol eingeschaltet →Uhrzeit und Datum sind aktuell
• Symbol ausgeschaltet →Uhrzeit und Datum wurden nicht
aktualisiert
Alarmsymbol
• Symbol eingeschaltet →Weckfunktion eingeschaltet
• Symbol ausgeschaltet →Weckfunktion ausgeschaltet
• Symbol blinkt →Alarm aktiv bzw. temporär
abgeschaltet (Snooze)
7
4. Auswahl des Aufstellungsortes
Ähnlich wie beim Mobiltelefonnetz oder Radio/TV-Funkemp-
fang, kann es auch bei Funkuhrempfängern vorkommen, dass
der Empfang nicht immer und überall ausreichend ist. Hier ein
paar Hinweise, die Sie beachten sollten, damit Ihr Gerät ein-
wandfrei arbeitet.
4.1 Standort
Der Standort der Wetterstation ist sehr wichtig. Deshalb hat sie
eine neuartige Testfunktion, die es erlaubt, die Empfangsqualität
in Ihrer Umgebung auszuloten und das Gerät an einem Ort zu
platzieren, wo bestmögliche Konditionen herrschen.
• Schalten Sie während des Tests in dem Raum, in dem
Sie die Station aufstellen möchten, alle potenziellen Stör-
quellen (z. B. Fernsehgerät) ein!
• Stellen Sie das Gerät an den von Ihnen bevorzugten Ort
in der gewünschten Ausrichtung, aber immer mindestens
einen Meter von der möglichen Störquelle entfernt, auf.
• Aktivieren Sie den Testmodus wie in Kapitel 5.3 beschrie-
ben.
• Beobachten Sie die Empfangsanzeige auf der Wettersta-
tion. Wenn Sie einen Ort mit gutem Empfang gefunden
haben, können Sie das Gerät dort stehen lassen, es holt
sich nun selbstständig die Daten vom Sender.
Hinweis!
• Die Uhrzeit und das Datum erscheinen innerhalb weniger
Minuten.
• Die Übermittlung des sehr großen Datenumfangs der
Vorhersagen dauert wesentlich länger: Um alle Daten
komplett zu empfangen, braucht die Station nach der
Inbetriebnahme mindestens 24 Stunden.
8
4.2 Mögliche Störfaktoren
Wir haben alle Vorkehrungen getroffen, um optimale Empfangs-
bedingungen zu schaffen. HBG und DCF sind Langwellen-Sen-
der mit einer hohen Reichweite (z. B. beim DCF-Sender ca.
1500 km). Jedoch können – wie bei einem Radiosender, den
man über LW empfangen will – Störungen auftreten, die vor al-
lem auf folgende Einflüsse zurückzuführen sind:
• In Gebäuden mit viel Beton, Metallteilen und elektrischen
Anlagen können Empfangsprobleme auftreten (z. B. Ein-
kaufscenter)
• Elektrische Geräte wie Fernseher, Computer, Haushalts-
apparate etc. oder Transformatoren, Überlandleitungen,
Funksender und Eisenbahnen sind mögliche direkte Stör-
quellen.
• Atmosphärische Einflüsse können die Ausbreitung der
Radiowellen beeinträchtigen.
• Die Entfernung vom Sender und auch geographische Ge-
gebenheiten (Berge etc.) beeinflussen den Empfang. Ge-
biete wie Süditalien oder Nord-Skandinavien sind, durch
die große Entfernung vom Sender, kritische Gebiete.
• In sämtlichen Regionen können so genannte „Funklö-
cher“ auftreten, die einen Empfang unmöglich machen.
• In ländlichen Gebieten gibt es weniger Störungen als in
dicht bebauten städtischen Gebieten.
• Nachts sind grundsätzlich weniger Störquellen aktiv,
dementsprechend ist die Empfangsqualität höher.
• Schwache Batterien im Gerät vermindern die Empfangs-
qualität.
9
5. Inbetriebnahme und Konfiguration
5.1 Batterien einlegen/ Batteriewechsel
• Öffnen Sie das Batteriefach auf der Rückseite
der Wetterstation und legen Sie die drei Batterien
(LR6/Mignon/AA) polrichtig in das Batteriefach ein.
Bitte beachten Sie bei der Entsorgung verbrauchter Bat-
terien die Entsorgungshinweise auf Seite 13.
Hinweis!
Mit einem Batteriewechsel werden alle internen Daten gelöscht.
Die Konfigurationsparameter (Wetterregion, Zeitzone und Kon-
trast) müssen erneut eingegeben werden (siehe folgende Kapi-
tel). Der Empfang der Wetterdaten benötigt einen Zeitraum vom
mindestens 24 Stunden.
5.2 Konfigurationsmenü aufrufen/ beenden
Konfigurationsmenü aufrufen
• Drücken Sie die <SET>-Taste für mindestens drei Sekun-
den. Der erste Punkt des Konfigurationsmenüs (Wetterre-
gion) wird aufgerufen.
Konfigurationsmenü beenden
• Drücken Sie die <SET>-Taste so oft bis die Normalanzei-
ge wieder erreicht ist.
5.2.1 Einstellen der Wetterregion
• Nach dem Aufruf des Konfigurationsmenüs ist der Ein-
stellmodus für die Wetterregion aktiv. Im Display steht der
Schriftzug „loc“. Rechts daneben wird die aktuell einge-
stellte Region dargestellt. Mit der <+>-Taste können Sie
nun die gewünschte Region (siehe Anhang 10.2) auswäh-
len.
Hinweis!
Für die Regionen 60 - 89 steht nur eine eingeschränkte 2-
Tages-Prognose [Temperatur (HI), Wettervorhersage für Tag
und Nacht] zur Verfügung. Die beiden Felder für die Folgetage
(ganz rechts im Display) zeigen in diesem Fall eine wechselnde
Symbolik als Zeichen nicht vorhandener Daten an.
Nach dem Wechsel der Region erfolgt eine erneute Synchro-
nisierung. Der Empfang der neuen Wetterdaten dauert minde-
stens 24 Stunden.
10
5.2.2 Einstellen der Zeitzone
• Ausgehend vom Start der Konfiguration (siehe 5.2) drü-
cken Sie die <SET>-Taste ein weiteres Mal für den Ein-
stellmodus der Zeitzone. Im Display erscheint der Schrift-
zug „ti“. Rechts daneben wird die aktuell eingestellte
Zeitzone dargestellt. Mit der <+>-Taste können Sie nun
die gewünschte Zeitzone auswählen.
Hinweis!
Die über die Zeitzeichensender DCF bzw. HBG empfangene
Uhrzeit entspricht der mitteleuropäischen Zeit (MEZ, MESZ).
Die Einstellung der Zeitzone ist somit nur für abweichende
Zeitzonen (z. B. in Portugal oder Großbritannien) erforderlich.
5.2.3 Kontrasteinstellung
• Ausgehend vom Start der Konfiguration (siehe 5.2) drük-
ken Sie die <SET>-Taste zweimal und Sie gelangen in
den Einstellmodus für den Kontrast des Displays. Es er-
scheint der Schriftzug „con“. Der aktuell eingestellte Wert
wird im rechten Feld angezeigt. Mit der <+>-Taste kön-
nen Sie den Kontrast im Bereich von 1 bis 16 einstellen.
• Eine nochmalige Betätigung der <SET>-Taste beendet
den Konfigurationsmodus.
5.3 Empfangstest
• Drücken Sie die <+>-Taste für mindestens 3 Sekunden
zur Aktivierung des Tests, ob Wetterdaten empfangen
werden. Auf dem Display wird der Schriftzug „test“ dar-
gestellt. Der Empfangsindikator für die Wetterdaten (sie-
he 3) zeigt die Qualität des Empfangs an. Der Empfang ist
gut wenn der Indikator angezeigt wird, andernfalls muss
ein neuer Platz für die Wetterstation gesucht werden.
• Der Empfangstest wird entweder nach ca. 1 Minute auto-
matisch oder durch die Betätigung der <+>-Taste been-
det.
Tabla de contenidos
Idiomas:
Otros manuales de Estación meteorológica de EQ3
Manuales populares de Estación meteorológica de otras marcas
National Geographic
National Geographic VA Colour RC Manual de usuario
Renkforce
Renkforce 1208067 Manual de usuario
Levenhuk
Levenhuk Discovery Report WA40 Manual de usuario
Instant Transmission
Instant Transmission MA 10410 Manual de usuario
Lutron Electronics
Lutron Electronics PHB-318 Manual de usuario
WAREMA
WAREMA EWFS Weather station eco Manual de usuario
