Emos ZT1120 Manual de usuario

ZT1120

ZT1220

ZT1130

ZT1230

www.emos.eu

GB LED Dustproof luminaire

CZ LED prachotěsné svítidlo

SK LED prachotesné svietidlo

PL Oprawa hermetyczna LED

HU Pormentes LED lámpatest

LED svetilka odporna na prah

RS|HR|BA LED svjetiljka otporna na prašinu

DE Staubdichte LED-Leuchte

UA Світлодіодний пилозахисний світильник

RO Lampă LED cu etanșeitate la praf

LT LED šviestuvas su apsauga nuo dulkių

LV LED putekļus necaurlaidīgs gaismeklis

1546135500_31-ZT1230 148 × 210 mm

Part No. Input Voltage Power

Color Tem-

perature

(K)

Luminous

Flux (lm)

Beam

Angle

Lifespan

(hour)

Protection

Rate

Working

Tempera-

ture

CRI

(Ra) Dimensions

ZT1120

220–240 V AC

36 W 4 000 K

(neutral

white)

4 300 lm

120° 50 000 h IP65 -15~+40 °C >80

1220 × 90 × 68 mm

ZT1220 55 W 6 600 lm 1560 × 90 × 68 mm

ZT1130

220–240 V AC

36 W 6 500 K

(cool

white)

4 300 lm

120° 50 000 h IP65 -15~+40 °C >80

1220 × 90 × 68 mm

ZT1230 55 W 6 600 lm 1560 × 90 × 68 mm

LED Dustproof luminaire

LED luminaire is designed for indoor and outdoor use to be mounted on a solid base.

Ingress Protection IP65 – for outdoor use.

Housing colour: grey

Diuser colour: milky

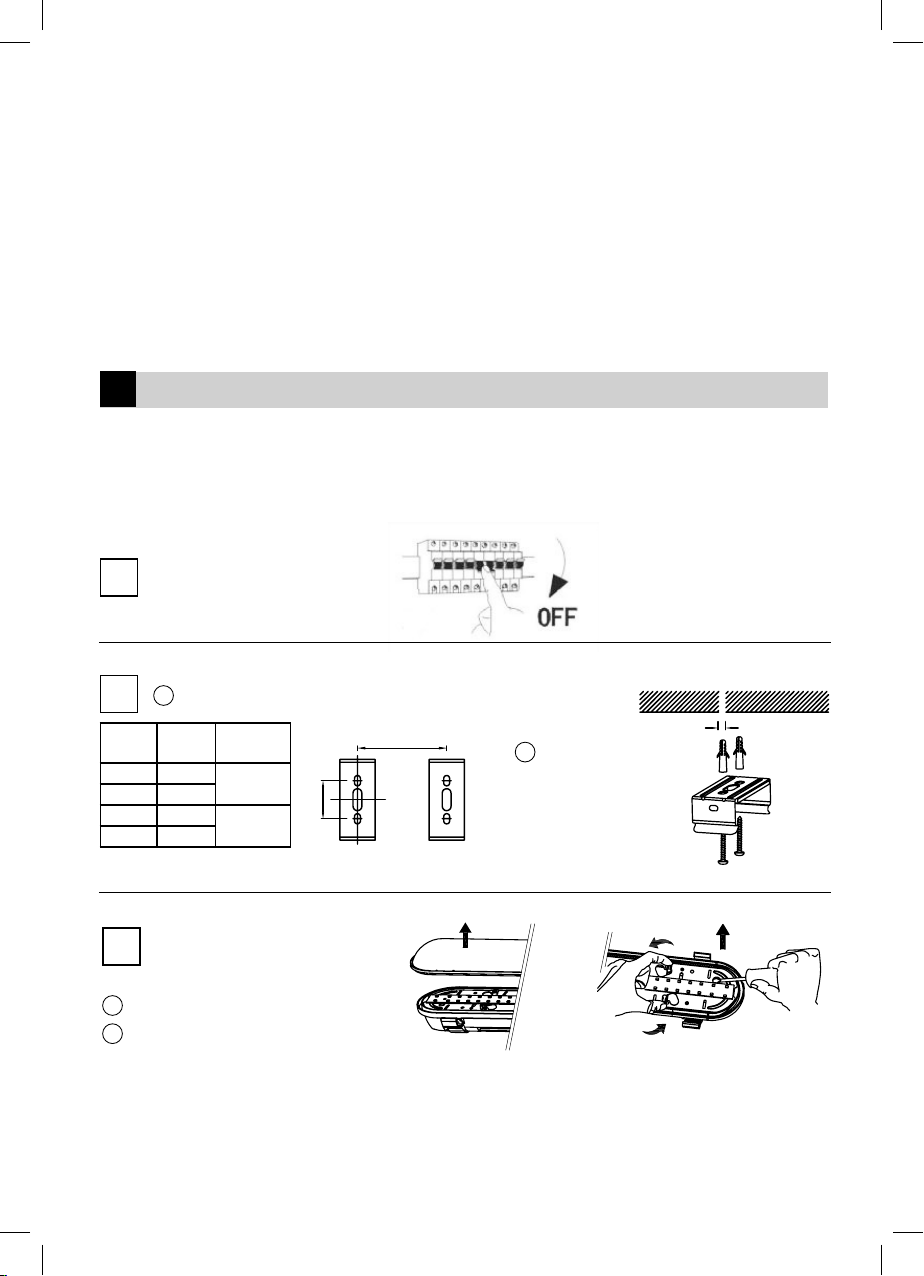

Turn o the switch.

Drill Ø 6 mm holes according to below drawing.

Type Power

Fixing

Hole

Distance

ZT1120 36 W 770 mm

ZT1130 36 W

ZT1220 55 W 1 100 mm

ZT1230 55 W

Fixing Hole Distance

26 mm

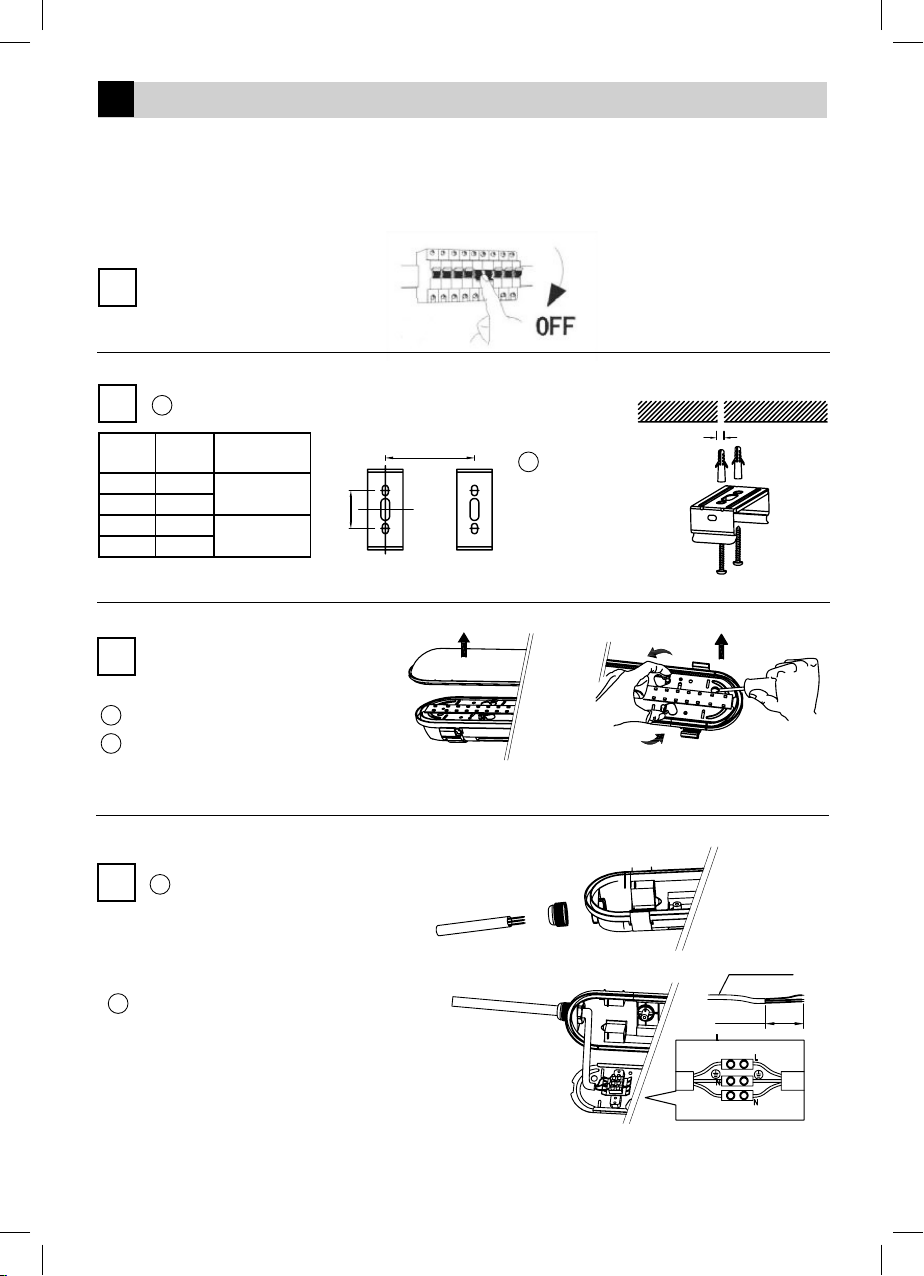

Take o the diuser like picture A.

Loosen the nut of the cable gland, put the

cable, through the cable gland.

Conect the cable on the terminal block as below

shown and tighten the cable gland.

Take out the module B.

Insert Ø 6 mm

expansion pipe

in the wall, fix

the mounting

bracket by M4

screw.

Ø 6 mm

A B

3× 1.5 mm2

50 mm

Fix the lamp on the wall.

Tighten cable gland as below shown.

Close the diuser. Fix gear tray with the housing.

WARNING

• Luminaire is suitable entirely for xed mounting.

• The luminaire can be connected only to the electric distribution network, whose installation and protection complies

with the applicable standards.

• Before any manipulation or servicing of the luminaire disconnect the luminaire from AC power. This operation can be

carried out only by an authorized person.

• The protection from dangerous contact voltage is ensured by„earthing“.

• In case of any damage to any part of the luminaire, don’t use it.

• LED chips inside the luminaire are not replaceable.

• Don’t change inner wiring of the luminaire.

• In case of broken cover don’t use the luminaire and replace broken cover with new one immediately.

LED prachotěsné svítidlo

LED svítidlo je určeno k montáži na pevný podklad do vnitřních i vnějších prostor.

Krytí: IP65 – pro venkovní prostředí.

Barva těla: šedá

Barva difuzoru: mléčný

AVypněte přívod napájení.

Turn on the switch.

BVyvrtejte díry o průměru 6 mm dle níže uvedeného nákresu.

Typ Příkon Rozteč

úchytů

ZT1120 36 W 770 mm

ZT1130 36 W

ZT1220 55 W 1 100 mm

ZT1230 55 W

Rozteč úchytu

26 mm

Sundejte difuzor svítidla dle obrázku A.

Odšroubujte matici průchodky a prostrčte

kabel průchodkou.

Připojtenapájecí kabel dosvorkovnicedle uvedeného

nákresu a pevně utáhněte průchodku.

Vyjměte desku sLED diodami dle obrázku B.

Do připravených

děr zasuňte

hmoždinky

a přišroubujte

držáky svítidla

pomocí šroubků

M4.

Ø 6 mm

A B

ENamontujte zpět desku sLED diodami.

Připevněte zpět difuzor svítidla a zaxujte jej všemi

klipy na svítidle.

3× 1,5 mm2

50 mm

FPřipevněte svítidlo na zeď zacvaknutím do připravených držáků.

UPOZORNĚNÍ

• Svítidlo je vhodné výhradně pro pevnou montáž.

• Svítidlo lze připojit pouze do elektrické sítě, jejíž instalace a jištění odpovídá platným normám.

• Před jakýmkoliv zásahem do svítidla nebo prováděním údržby a servisu je nutno svítidlo odpojit od elektrické sítě.

Tuto činnost smí provádět pouze osoba ZNALÁ ve smyslu platných vyhlášek o způsobilosti k činnostem.

• Ochrana před nebezpečným dotykovým napětím je zajištěna„uzemněním“.

• V případě poškození jakékoliv části svítidla svítidlo okamžitě vyřaďte z provozu.

• LED ve svítidle nejsou vyměnitelné.

• Nijak nezasahujte do vnitřního zapojení svítidla.

• V případě rozbití krytu svítidla svítidlo nepoužívejte a okamžitě nahraďte novým krytem.

Zapněte přívod napájení.

LED prachotesné svietidlo

LED svietidlo je určené na montáž na pevný podklad do vnútorných aj vonkajších priestorov.

Krytie: IP65 – pre vonkajšie prostredie.

Farba tela: sivá

Farba difúzora: mliečna

AVypnite prívod napájania.

BVyvŕtajte diery s priemerom 6 mm podľa nižšie uvedeného nákresu.

Typ Príkon Rozstup

úchytov

ZT1120 36 W 770 mm

ZT1130 36 W

ZT1220 55 W 1 100 mm

ZT1230 55 W

Rozstup úchytov

26 mm

Do pripravených

dier zasuňte

hmoždinky a

priskrutkujte

držiaky svietidla

pomocou

skrutiek M4.

Ø 6 mm

Zložte difúzor svietidla podľa obrázku A.

Odskrutkujte maticu priechodky

a prestrčte kábel priechodkou.

Pripojte napájací kábel do svorkovnice podľa

uvedenéhonákresu a pevne utiahnite priechodku.

Vyberte dosku s LED diódami podľa obrázku B.

A B

ENamontujte späť dosku s LED diódami.

Pripevnite späť difúzor svietidla a zafixujte ho

všetkými klipmi na svietidle.

3× 1,5 mm2

50 mm

FPripevnite svietidlo na stenu zacvaknutím do pripravených držiakov.

Zapnite prívod napájania.

Zdejmujemy klosz zgodnie z rysunkiem A.

Wyjmujemy płytkę z diodami LED zgodnie

z rysunkiem B.

A B

UPOZORNENIE

• Svietidlo je vhodné výhradne pre pevnú montáž.

• Svietidlo možno pripojiť iba do elektrickej siete, ktorej inštalácia a istenie odpovedá platným normám.

• Pred akýmkoľvek zásahom do svietidla alebo vykonávaním údržby a servisu je nutné svietidlo odpojiť od elektrickej

siete. Túto činnosť smie vykonávať iba osoba ZNALÁ v zmysle platných vyhlášok o spôsobilosti k činnostiam.

• Ochrana pred nebezpečným dotykovým napätím je zaistená„uzemnením“.

• V prípade poškodenia akejkoľvek časti svietidla, svietidlo okamžite vyraďte z prevádzky.

• LED vo svietidle nie sú vymeniteľné.

• Nijako nezasahujte do vnútorného zapojenia svietidla.

• V prípade rozbitia krytu svietidla, svietidlo nepoužívajte a okamžite ho nahraďte novým krytom.

Oprawa hermetyczna LED

Hermetyczna oprawa oświetleniowa LED jest przeznaczona do montażu na stałym podłożu w pomieszczeniach wewnętrznych

i na zewnątrz. Stopień ochrony: IP65 – w wersji do użytku na zewnątrz.

Kolor obudowy: szary

Kolor klosza: mleczny

AWyłączamy zasilanie.

BWiercimy otwory o średnicy 6 mm zgodnie z poniższym rysunkiem.

Typ Pobór

mocy

Rozstaw

uchwytów

ZT1120 36 W 770 mm

ZT1130 36 W

ZT1220 55 W 1 100 mm

ZT1230 55 W

Rozstaw uchwytów

26 mm

Do otworów

wkładamy kołki

rozporowe

i przykręcamy

uchwyty lampy

za pomocą

wkrętów M4.

Ø 6 mm

DOdkręcamy nakrętką dławicy

i wprowadzamy przewód do środka lampy.

Przewód podłączamy do listwy zaciskowej zgodnie

z poniższym rysunkiem i dokręcamy nakrętkę dławicy.

EMontujemy z powrotem płytkę z diodami LED.

Zakładamy klosz oprawy i zabezpieczamy go za

pomocą wszystkich zaczepów.

3× 1,5 mm2

50 mm

FOprawę mocujemy do ściany przez wciśnięcie jej i zatrzaśnięcie się w zamocowanych uchwytach.

Włączamy zasilanie.

UWAGA

• Lampa jest przystosowana jedynie do montażu na stałe.

• Oprawę można podłączyć tylko do takiej sieci elektrycznej, której wykonanie i zabezpieczenia odpowiadają obowiązującym

normom.

• Przed jakąkolwiek ingerencją do oprawy albo przed wykonaniem konserwacji i serwisu, lampę należy odłączyć od sieci

elektrycznej. Tę czynność może wykonać tylko osoba PRZYUCZONA, zgodnie z postanowieniami aktualnych przepisów

o kwalikacjach zawodowych.

• Ochrona przed niebezpiecznym napięciem dotykowym jest zrealizowana przez tzw.„uziemienie“.

• W razie uszkodzenia jakiejkolwiek części lampy, oprawę należy natychmiast wyeliminować z użytkowania.

• Diody LED w oprawie są niewymienialne.

• Nie ingerujemy w żaden sposób do połączeń wewnętrznych w oprawie.

• W razie rozbicia klosza lampy, należy ją wyeliminować z użytkowania do czasu zamontowania nowego klosza.

DLazítsa meg a kábelszorító anyáját, és

húzza át a vezetéket a kábelszorítón.

Csatlakoztassa a vezetéket a sorkapocsra az ábrán

látható módon, majd szorítsa meg a kábelszorítót.

3× 1,5 mm2

50 mm

Vegye le a diúzort az A ábra szerint.

Vegye ki a B modult.

A B

Pormentes LED lámpatest

A LED lámpatestet beltéri és kültéri használatra tervezték, valamint szilárd felületre kell szerelni.

IP65 védettség – kültéri használatra alkalmas.

Burkolat színe: szürke

Diúzor színe: opálfehér

AÁllítsa a kapcsolót kikapcsolt állásba.

BKészítsen 6 mm átmérőjű furatokat a lenti ábra szerint.

Típus Teljesí-

tmény

Rögzítőfura-

tok távolsága

ZT1120 36 W 770 mm

ZT1130 36 W

ZT1220 55 W 1 100 mm

ZT1230 55 W

Rögzítőfuratok távolsága

26 mm

Helyezzen 6 mm

átmérőjű tipliket

afalba,majdrögzítse

a tartószerkezetet

M4-escsavarokkal.

Ø 6 mm

ESzorítsa meg a kábelszorítót az ábrán látható módon.

Helyezze vissza a diúzort. Rögzítse a burkolatot

a szerelvénylapra.

FSzerelje a lámpát a falra.

Állítsa a kapcsolót bekapcsolt helyzetbe.

FIGYELEM

• A lámpatestet rögzített felszerelésre tervezték.

• A lámpatest kizárólag olyan elektromos hálózatra csatlakoztatható, amelynek kialakítása és védettsége megfelel a vonatkozó

szabványoknak.

• A lámpatesten végzett műveletek vagy karbantartás előtt válassza le azt a hálózatról. Ezt a műveletet kizárólag arra felhatalmazott

személy végezheti.

• A veszélyes érintési feszültség elleni védelem földeléssel biztosított.

• Ha a lámpatest bármely része sérült, ne használja azt.

• A lámpatestben lévő LED chipek nem cserélhetők.

• Ne módosítsa a lámpatestben lévő vezetékeket.

• Ha a burkolat sérült, ne használja a lámpatestet, hanem azonnal cserélje ki a sérült burkolatot.

LED svetilka odporna na prah

LED svetilka je namenjena za namestitev na trdno podlago v notranje in zunanje prostore.

Zaščita: IP65 – odpornost na vodo, prah in mehanske poškodbe.

Barva ohišja: siva

Barva difuzorja: mlečna

AIzključite napajalni dovod.
