Manuale di Installazione

I GB F

Manual de Instalación

Installer Manua

Notices Installateu

2EL60RT 2PH 60m

EL120RT 2PH 120m

ITALIANO

INDICE

DESCRIZIONE COMPONENTI.................................................................................................................................. 3

AVVERTENZE PER L’INSTALLAZIONE .................................................................................................................. 4

INSTALLAZIONE....................................................................................................................................................... 5

CONNESSIONI........................................................................................................................................................... 7

SELEZIONE DELLA FREQUENZA ........................................................................................................................... 8

TEST DI ALLINEAMENTO......................................................................................................................................... 8

REGOLAZIONE DEL TEMPO DI INTERVENTO..................................................................................................... 10

DISQUALIFICA DA NEBBIA ................................................................................................................................... 12

TAMPER AGGIUNTIVO........................................................................................................................................... 12

10.

RISCALDATORE TERMOSTATATO ...................................................................................................................... 13

11.

CARATTERISTICHE TECNICHE............................................................................................................................. 14

ENGLISH

INDEX 15

FRANÇAIS

SOMMAIRE 28

ESPAÑOL

RESUMEN 41

EL60RT 2PH 60m

EL120RT 2PH 120m

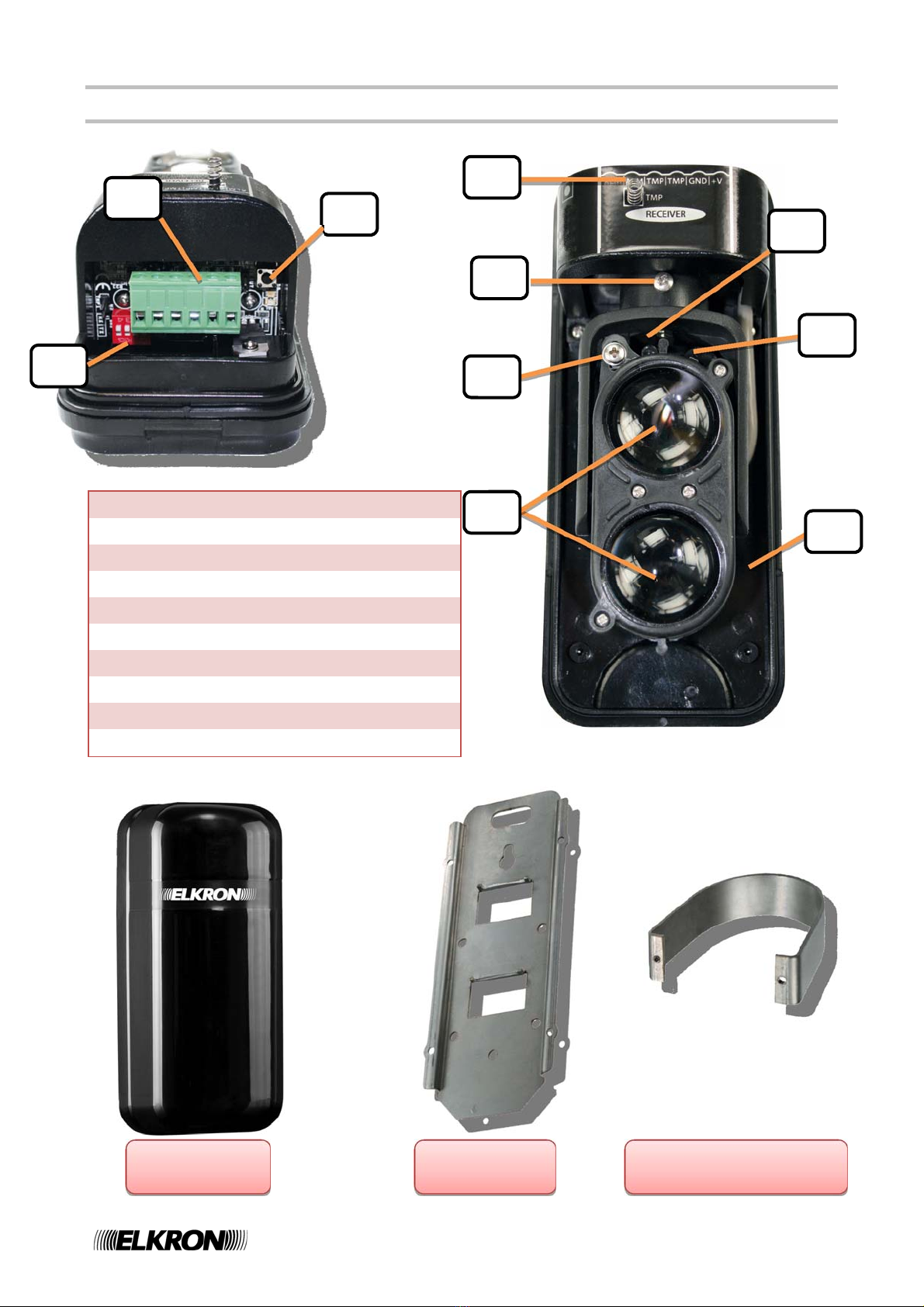

1. DESCRIZIONE COMPONENTI

1 Morsettiera

2 Selettore di canali

3 Pulsante test

4 Tamper

5 Vite di regolazione orizzontale

6 Buzzer di allineamento (RX)

7 Led ad alta intensità di allineamento (RX)

8 Vite di regolazione verticale

9 Lenti

10 Unità base

PIASTRA DI

FISSAGGIO

COPERCHIO

1 3

9 10

STAFFA A “U” PER

FISSAGGIO A PALO

4EL60RT 2PH 60m

EL120RT 2PH 120m

2. AVVERTENZE PER L’INSTALLAZIONE

•Per effettuare una corretta installazione del prodotto è necessario rimuovere tutti i possibili ostacoli

presenti nella tratta tra la colonna trasmettitore e ricevitore (alberi, erba, ecc.), utilizzando per

l’installazione pareti irremovibili o pali saldamente ancorati al terreno.

•È necessario utilizzare sempre cavi d’allarme schermati per i collegamenti dal dimensionamento corretto

(sez. 0.22 mm2per brevi distanze, sez. 0.5 mm2per grandi distanze), prendendo sempre le dovute

precauzioni richieste per gli apparati elettronici.

•Per non alterare le prestazioni e il grado di protezione (IP) della barriera è necessario fare attenzione a

non alterare guarnizioni, plastiche e parti meccaniche del prodotto, utilizzando gli accessori originali.

•In caso di riparazioni coperte da garanzia (2 anni) ma con evidenti segni di errata installazione, l’azienda

si riserverà il diritto di decidere su eventuali costi di riparazione.

N.B.: Evitare di installare l’apparecchio ricevitore in una posizione in cui le ottiche possano essere

irraggiate direttamente dal sole, specialmente all’alba e al tramonto.

Rimuovere tutti gli

ostacoli (alberi,

panni stesi, etc..)

tra il trasmettitore

ed il ricevitore.

Evitare la luce diretta del sole

e fari delle auto sul ricevitore

e sul trasmettitore. Una forte

illuminazione diretta per lungo

tempo può influire sulla vita

del prodotto.

Non installare la barriera

in luoghi dove può essere

investita da spruzzi di

acqua sporca o da

spruzzi di acqua di mare.

Non installare la

barriera su supporti

instabili.

EL60RT 2PH 60m

EL120RT 2PH 120m

3. INSTALLAZIONE

La barriera può essere installata sia su un piano o una superficie piana, utilizzando la piastra di fissaggio, sia

a palo, aggiungendo la staffa a “U” (diametro Palo 48-50 mm).

Dopo aver sollevato il coperchio con l’aiuto di un cacciavite, allentare la vite di bloccaggio della piastra e

rimuoverla facendola scorrere contro la base.

INSTALLAZIONE A MURO

1. Infilare il cavo d’allarme con schermo nel foro della piastra e fissarla al muro con le viti

2. Far passare il cavo all’interno della guarnizione posta nell’unità base e ancorare la stessa sulla piastra

di fissaggio. Eseguire le connessioni alla morsettiera.

3. A seguito della taratura e della verifica del corretto funzionamento, riposizionare il coperchio.

INSTALLAZIONE SU PALO

1. Praticare un foro di diametro 8 mm sul palo per il passaggio del cavo di collegamento:

2. Posizionare le staffe a U sul palo.

3. Far passare il cavo di collegamento attraverso il foro e attraverso l’apertura della piastra

di fissaggio. Fissare le staffe a Ucon le viti fornite.

4. Effettuare i collegamenti in morsettiera

5. Verificare l'allineamento ottico ed il corretto funzionamento.

6. Rimontare il coperchio e stringere saldamente la vite di chiusura.

6EL60RT 2PH 60m

EL120RT 2PH 120m

CAVI E CABLAGGI

Il cablaggio richiede il cavo di alimentazione schermato 12Vcc (es. 2x0.5 mm2+ 8x0.22 mm2) con la calza

metallica collegata alla massa per impedire l’immissione di disturbi della tensione alternata sulla barriera.

Il dimensionamento dei cavi dipende dal consumo delle barriere e dalla resistenza del cavo stesso in funzione

delle distanze in gioco.

In tabella vengono illustrate le sezioni dei cavi e le relative distanze per cui si garantiscono prestazioni ottimali

utilizzando un alimentatore e una barriera.

SEZIONE

CONDUTTORE ALIMENTAZIONE

12Vcc

0,5 mm² 165 m

0,75 mm² 245 m

1,5 mm² 490 m

2,5 mm² 820 m

EL60RT 2PH 60m

EL120RT 2PH 120m

4. CONNESSIONI

1 Pulsante di test (solo RX) Se premuto permette di accedere alla funzioni di allineamento.

2 DIS OUT (solo RX) In caso di disqualifica attivata si può avere la segnalazione (OPEN

COLLECTOR NEGATIVO). Ponticello non inserito: da riportare in

centrale previa connessione con morsetto volante

3 Morsettiera

4 DIS ON (solo RX) A jumper inserito abilita la disqualifica ambientale e l’uscita di

segnalazione DIS OUT (inserito di fabbrica).

5 Selettore su canale Posizionare in ON il dip switch del canale desiderato. Lo stesso canale

deve essere attivato sia su TX che su RX (di fabbrica CH1).

6 Tmp 1 Ingresso TAMPER aggiuntivo, in caso di assenza DEVE essere chiuso

da jumper (inserito di fabbrica).

7 Tmp TAMPER a molla per l’antirimozione del coperchio

Alimentazione

–

30 Vcc

(

RX e TX

)

Contatto allarme

N.C. (solo RX)

Contatto

TAMPER

RX e TX

)

8EL60RT 2PH 60m

EL120RT 2PH 120m

5. SELEZIONE DELLA FREQUENZA

Per comporre barriere o sbarramenti con più di una coppia di ricevitori/trasmettitori, è necessario, per evitare

interferenze, assegnare un canale diverso ad ognuna di esse. Per fare ciò posizionare in ON il dip switch del

canale desiderato sulla scheda madre. Il canale dovrà essere lo stesso sia dalla parte trasmettitore che dalla

parte ricevitore (es. CH_TX1/CH_RX1 – CH_TX4/CH_RX4).

6. TEST DI ALLINEAMENTO

Premere il pulsante di TEST sulla scheda RX per 3 secondi fino a che il buzzer non emetta due volte il

segnale acustico accompagnato da due lampeggi dei led a lunga portata, di inizio taratura.

1) Premere pulsante TEST sulla colonna RX

2) Attivazione LED e BUZZER sulla colonna RX

CHANNELS 1

1 2 3 4

CHANNELS 2

1 2 3 4

CHANNELS 3

1234

CHANNELS 4

1 2 3 4

EL60RT 2PH 60m

EL120RT 2PH 120m

3) Orientare l’ottica posta nella colonna TX verso quella RX, verticalmente ed orizzontalmente agendo

sulle viti di regolazione (orizzontale e verticale) fino a trovare il massimo allineamento. La condizione

di massimo allineamento sarà raggiunta quando i led ad alta intensità saranno accesi fissi e il buzzer

emetterà un suono continuo.

La condizione di disallineamento, parziale o totale, è segnalata dal lampeggio lento dei led e dal fischio

non continuo del buzzer.

NOTA Æper ottenere un buon allineamento è necessario compiere una rotazione COMPLETA

sull’asse orizzontale dell’ottica RICEVITORE, effettuando così lo SCANNING del segnale ottico.

4) A taratura effettuata stringere la vite di regolazione orizzontale e uscire dalla funzione test premendo

per 3 secondi il pulsante TEST sulla scheda RX. Due segnali acustici indicheranno la fine della

funzione TEST. Per la regolazione del tempo di intervento non rimuovere il dito dal pulsante e seguire

quanto descritto nel capitolo 5.

Fare riferimento alle figure seguenti per impostare la frequenza del canale quando 2 o più barriere sono

installate parallelamente o consecutivamente.

Nel caso di barriere parallele sia i sensori superiori che quelli inferiori devono essere dello stesso tipo

di modello.

Barriere parallele

Barriere consecutive

Protezione mista: parallele e consecutive

Orientamento Verticale Orientamento Orizzontale

TX RX

RX RX TX RX

TX TX RX

TX RX RX

10 EL60RT 2PH 60m

EL120RT 2PH 120m

7. REGOLAZIONE DEL TEMPO DI INTERVENTO

È possibile regolare il tempo di intervento dell’ottica affinché il sistema vada in allarme a seconda dell’utilizzo

e della posizione in cui viene installato. Tale procedura consente di evitare falsi allarmi.

CONFIGURAZIONI POSSIBILI:

t = 50 ms (Standard) Intercetta correndo

t = 250 ms Disqualifica piccoli animali

t = 500 ms Per applicazioni su muretto

t = 750 ms Per applicazioni particolari

PROCEDURA PER LA SCELTA DEL TEMPO DI INTERVENTO:

1) Premere il pulsante di TEST ed effettuare l’allineamento.

2) Ad allineamento eseguito premere il pulsante di TEST per uscire dalla modalità di allineamento ed

attendere i due BEEP consecutivi del buzzer.

3) Nel caso si necessita il tempo d’intervento standard 50 ms non occorre proseguire al punto successivo

ma attendere il BEEP di conferma a fine dei 5 secondi.

4) Ripremere il pulsante di TEST entro i 3 secondi consecutivi fino a sentire due BEEP consecutivi per

attivare la modalità di intervento 250 ms, continuare a premere il pulsante di TEST fino ad sentire tre

BEEP consecutivi per attivare invece la modalità di intervento 500 ms. È possibile avere la modalità

d’intervento 750 ms tenendo ulteriormente premuto il pulsante di TEST fino al quarto BEEP

consecutivo.

5) Per azzerare il tempo di intervento ritornare al primo punto.

Nota

al termine dell'installazione è necessario effettuare un test del tempo di intervento che è stato

impostato. Questa funzione permette di adattare la sensibilità della barriera all'ambiente che la circonda.

50ms 250ms

300ms 750ms

Corsa veloce Passo normale Movimento lento
