Electrolux 740 D Manual de usuario

740 D

Campana extractora

Dunstabzugshaube

Cooker Hood

Cappa aspirante

Exaustor

Instrucciones de montaje y manejo

Montage- und Gebrauchsanweisung

perating and Installation Instructions

Istruzioni di montaggio e uso

Manual de Instruções

All manuals and user guides at all-guides.com

all-guides.com

Impreso en papel reciclado.

Quien piensa ecológicamente, también actúa así ...

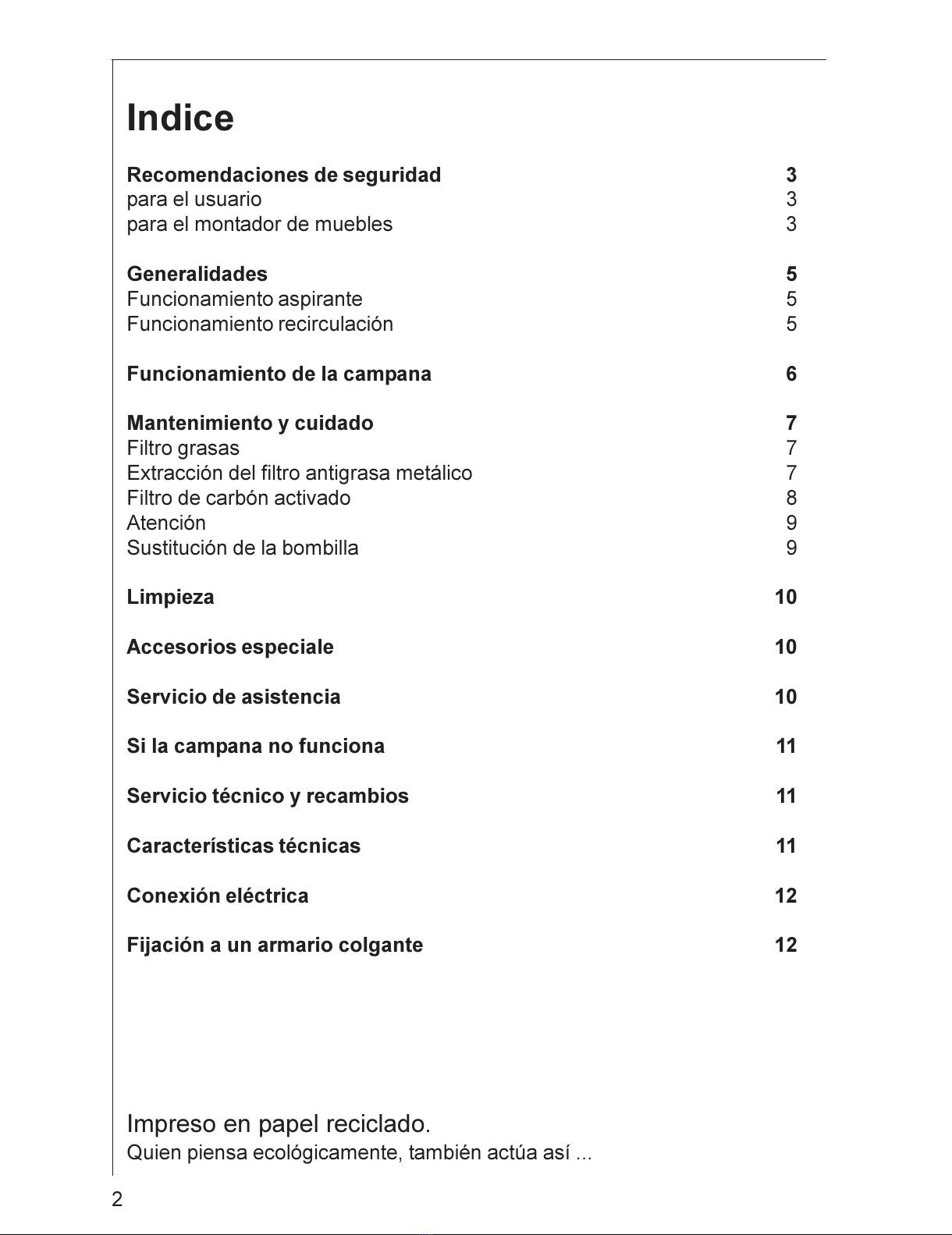

Indice

Recomendaciones de seguridad 3

para el usuario 3

para el montador de muebles 3

Generalidades 5

Funcionamiento aspirante 5

Funcionamiento recirculación 5

Funcionamiento de la campana 6

Mantenimiento y cuidado 7

Filtro grasas 7

Extracción del iltro antigrasa metálico 7

Filtro de carbón activado 8

Atención 9

Sustitución de la bombilla 9

Limpieza 10

Accesorios especiale 10

Ser icio de asistencia 10

Si la campana no funciona 11

Ser icio técnico y recambios 11

Características técnicas 11

Conexión eléctrica 12

Fijación a un armario colgante 12

All manuals and user guides at all-guides.com

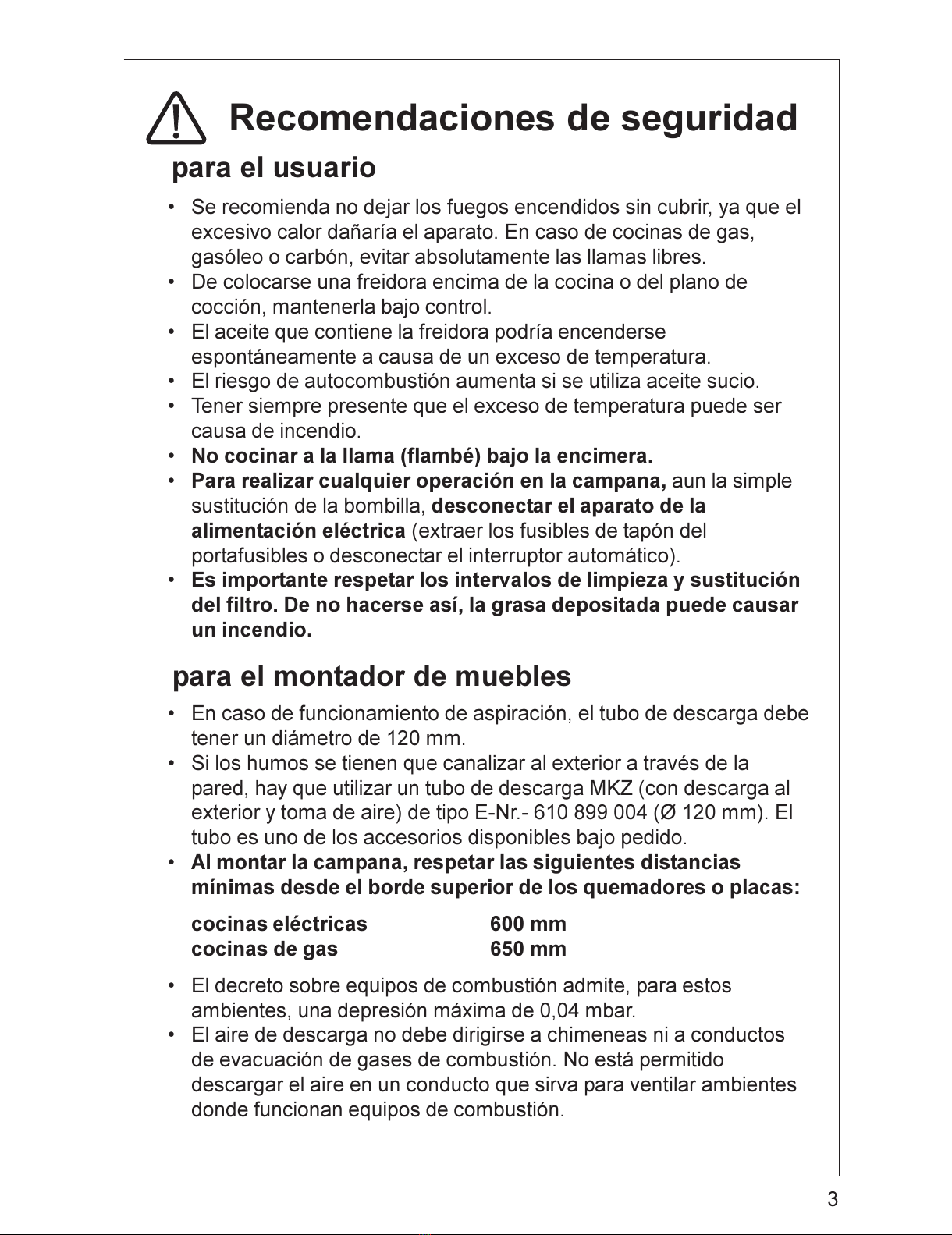

Recomendaciones de seguridad

para el usuario

 Se recomienda no dejar los uegos encendidos sin cubrir, ya que el

excesivo calor dañaría el aparato. En caso de cocinas de gas,

gasóleo o carbón, evitar absolutamente las llamas libres.

 De colocarse una reidora encima de la cocina o del plano de

cocción, mantenerla bajo control.

 El aceite que contiene la reidora podría encenderse

espontáneamente a causa de un exceso de temperatura.

 El riesgo de autocombustión aumenta si se utiliza aceite sucio.

 Tener siempre presente que el exceso de temperatura puede ser

causa de incendio.

No cocinar a la llama (flambé) bajo la encimera.

Para realizar cualquier operación en la campana, aun la simple

sustitución de la bombilla, desconectar el aparato de la

alimentación eléctrica (extraer los usibles de tapón del

porta usibles o desconectar el interruptor automático).

Es importante respetar los inter alos de limpieza y sustitución

del filtro. De no hacerse así, la grasa depositada puede causar

un incendio.

para el montador de muebles

 En caso de uncionamiento de aspiración, el tubo de descarga debe

tener un diámetro de 120 mm.

 Si los humos se tienen que canalizar al exterior a través de la

pared, hay que utilizar un tubo de descarga MKZ (con descarga al

exterior y toma de aire) de tipo E-Nr.- 610 899 004 (Ø 120 mm). El

tubo es uno de los accesorios disponibles bajo pedido.

Al montar la campana, respetar las siguientes distancias

mínimas desde el borde superior de los quemadores o placas:

cocinas eléctricas 600 mm

cocinas de gas 650 mm

 El decreto sobre equipos de combustión admite, para estos

ambientes, una depresión máxima de 0,04 mbar.

 El aire de descarga no debe dirigirse a chimeneas ni a conductos

de evacuación de gases de combustión. No está permitido

descargar el aire en un conducto que sirva para ventilar ambientes

donde uncionan equipos de combustión.

All manuals and user guides at all-guides.com

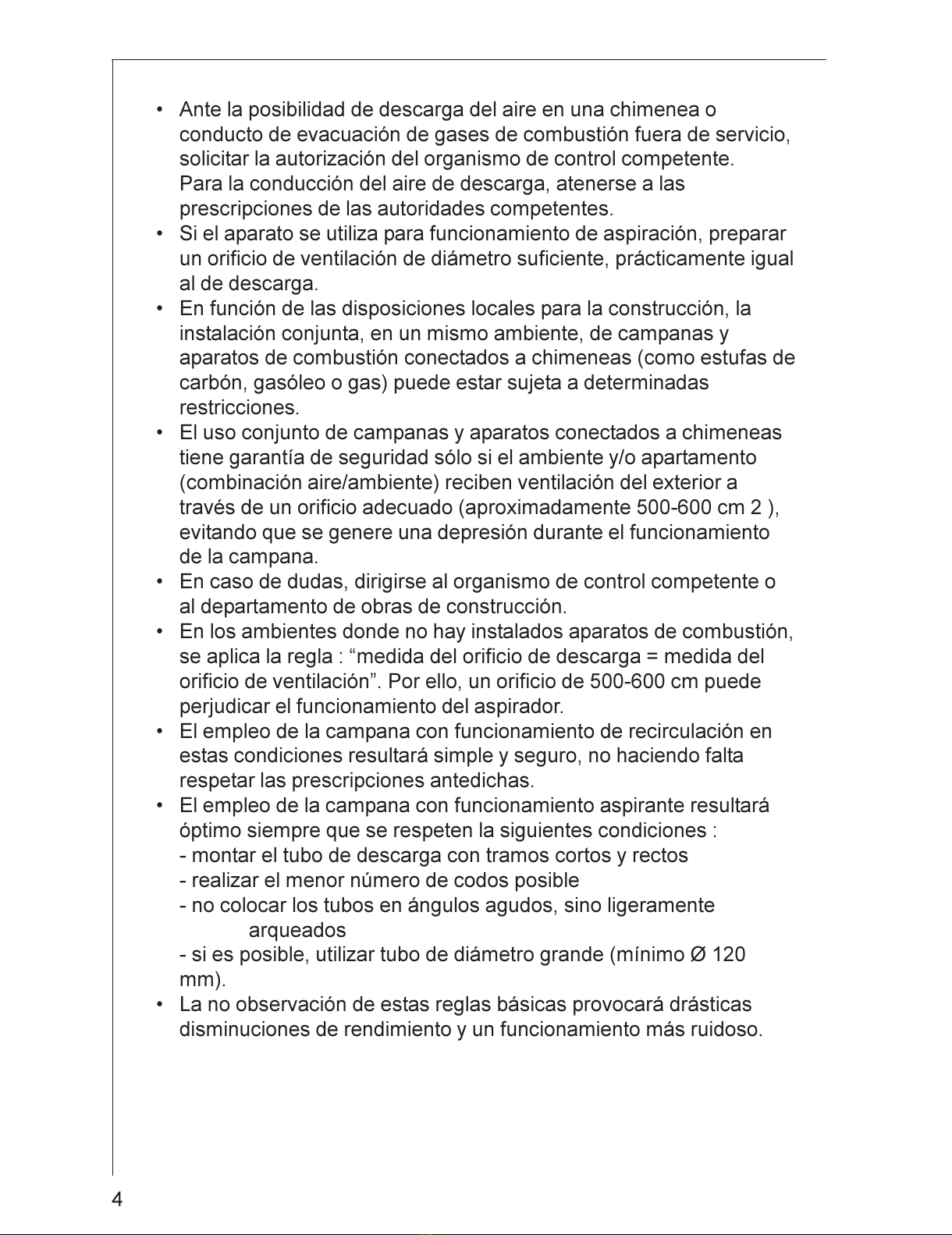

 Ante la posibilidad de descarga del aire en una chimenea o

conducto de evacuación de gases de combustión uera de servicio,

solicitar la autorización del organismo de control competente.

Para la conducción del aire de descarga, atenerse a las

prescripciones de las autoridades competentes.

 Si el aparato se utiliza para uncionamiento de aspiración, preparar

un ori icio de ventilación de diámetro su iciente, prácticamente igual

al de descarga.

 En unción de las disposiciones locales para la construcción, la

instalación conjunta, en un mismo ambiente, de campanas y

aparatos de combustión conectados a chimeneas (como estu as de

carbón, gasóleo o gas) puede estar sujeta a determinadas

restricciones.

 El uso conjunto de campanas y aparatos conectados a chimeneas

tiene garantía de seguridad sólo si el ambiente y/o apartamento

(combinación aire/ambiente) reciben ventilación del exterior a

través de un ori icio adecuado (aproximadamente 500-600 cm 2 ),

evitando que se genere una depresión durante el uncionamiento

de la campana.

 En caso de dudas, dirigirse al organismo de control competente o

al departamento de obras de construcción.

 En los ambientes donde no hay instalados aparatos de combustión,

se aplica la regla : medida del ori icio de descarga = medida del

ori icio de ventilación. Por ello, un ori icio de 500-600 cm puede

perjudicar el uncionamiento del aspirador.

 El empleo de la campana con uncionamiento de recirculación en

estas condiciones resultará simple y seguro, no haciendo alta

respetar las prescripciones antedichas.

 El empleo de la campana con uncionamiento aspirante resultará

óptimo siempre que se respeten la siguientes condiciones :

- montar el tubo de descarga con tramos cortos y rectos

- realizar el menor número de codos posible

- no colocar los tubos en ángulos agudos, sino ligeramente

arqueados

- si es posible, utilizar tubo de diámetro grande (mínimo Ø 120

mm).

 La no observación de estas reglas básicas provocará drásticas

disminuciones de rendimiento y un uncionamiento más ruidoso.

All manuals and user guides at all-guides.com

Generalidades

Funcionamiento aspirante

 La campana se entrega como dispositivo aspirante, pudiendo

agregarse también la unción iltrante colocando un iltro de carbón

activado (accesorio especial).

 Para esta unción, es necesario un iltro de carbón activo original

AEG (véase el párra o «Accesorios especiales»).

 El aire se envía al exterior mediante un tubo conectado al anillo de

conexión A. Fig. 1.

 El tubo de descarga ha de tener un diámetro de Ø 120mm.

Fig. 1

Funcionamiento recirculación

 El aire se iltra y se devuelve al ambiente.

 Para esta unción, es necesario un iltro de carbón activo original

AEG TYPE 303 (véase el párra o «Accesorios especiales»).

Fig. 2

All manuals and user guides at all-guides.com

Funcionamiento de la campana

 La campana está dotada de dos motores de velocidad regulable.

Se aconseja activar la campana unos minutos antes de comenzar

la cocción y dejarla en marcha hasta 15 minutos después de

terminarla para desalojar completamente los olores.

Los interruptores para el control de las unciones de la campana se

encuentran en el lado superior del cajón extraíble y, para acceder a

los mismos, hay que extraer el cajón:

Interruptor de la luz : sirve para encende y apagar la bombilla.

Interruptor del motor : sirve para encender y apagar el motor de

aspiración de los humos y vapores de cocción y para seleccionar

una de las tres velocidades disponibles.

Interruptor

de la luz

Interruptor

del motor

All manuals and user guides at all-guides.com

all-guides.com

Mantenimiento y cuidado

Antes de realizar cualquier trabajo de mantenimiento,

desconectar la campana de la alimentación eléctrica.

Filtro grasas

 Es tarea del iltro antigrasas la aspiración de partículas grasas que

se orman durante la cocción y éste debe utilizarse siempre, sea

con uncionamiento de aire en circulación o con expulsión hacia el

exterior.

Atención: el iltro antigrasa metálico tiene que extraerse y lavarse a

mano o en el lavavajillas cada cuatro semanas.

Extracción del filtro antigrasa metálico

 Extraer completamente el cajón extraíble y apretar las manijas de

bloqueo Q1/Q2 del iltro antigrasa N1 y N2 primero hacia el lado

opuesto y, luego, hacia abajo. Fig. 4.

La ado a mano

Sumergir el iltro antigrasa en agua caliente con un detergente

desengrasante y dejarlo sumergido durante una media hora antes

de aclararlo con agua abundante caliente. Si es necesario, repetir el

procedimiento. Volver a montar el iltro antigrasa cuando esté seco.

La a ajillas

Poner el iltro antigrasa en el lavavajillas. Seleccionar el programa

de lavado más enérgico y la temperatura más elevada (al menos

65°C). Si es necesario, repetir el procedimiento. Montar el iltro

cuando esté seco. Con el lavado en lavavajillas, el iltro antigrasa

puede descolorearse ligeramente pero no pierde su e icacia.

 Limpiar la sede interna del iltro exclusivamente con una solución

de detergente y agua caliente (no utilizar detergentes cáusticos,

polvo abrasivo o cepillos).

Fig. 4

All manuals and user guides at all-guides.com

Filtro de carbón activado

 El iltro de carbón activado se utiliza para la unción de

recirculación.

 Instalar siempre el iltro de carbón activado original AEG. (véase el

párra o «Accesorios especiales»)

Sustitución del filtro de carbón

Normalmente, el iltro de carbón activado se tiene que sustituir una

vez cada 6 meses como mínimo. Este iltro no se puede lavar ni se

puede regenar.

Para asegurar una buena absorción de los olores, es necesario que

el volumen unciona de los carbones activados sea proporcional al

conducto del aire de la campana. En este caso, la elevada calidad

de los carbonos activados asegura una e icaz absorción de los

olores de cocción por aproximadamente un año, presuponiendo un

uso normal de la campana. Por lo tanto, se aconseja usar

exclusivamente iltros originales AEG y, sobre todo, no olvidarse de

sustituirlos.

Montaje

Extraer completamente el cajón.

Quitar los iltros de grasas, abrir el soporte del pla ón.

Colocar el iltro de carbón activo sobre las rejillas de protección del

volante del motor.

Seguidamente mover el tirador central de los iltros en sentido

horario.

Montar nuevamente los iltros de grasas o las rejillas y cerrar el

soporte del pla ón.

Para el desmontaje, e ectuar las operaciones anteriores en orden

inverso.

 Cuando se vaya a pedir un iltro de recambio, indicar el modelo y el

E-Nr. Estos datos pueden leerse en la placa de características

colocada en la parte interna del aparato.

 El iltro de carbón activado puede solicitarse al servicio de

asistencia técnica AEG.

Fig. 5

All manuals and user guides at all-guides.com

Atención

 De no observarse las instrucciones dadas para limpiar el aparato y

sustituir el iltro, puede producirse un incendio. El abricante

recomienda leerla y respetarlas atentamente.

 El abricante no se hace responsable por los daños al motor o los

incendios provocados al aparato debido a intervenciones de

mantenimiento incorrectas o al incumplimiento de las normas de

seguridad proporcionadas.

Sustitución de la bombilla

 Desconectar el aparato de la alimentación eléctrica.

 Extraer completamente el cajón desmontable.

 Abrir el soporte del pla ón.

 Sustituir la lámpara vieja con otra nueva del mismo tipo.

 Volver a montar el soporte del pla ón.

 Si la bombilla no se enciende, antes de llamar al servicio de

asistencia técnica, controlar que esté bien ajustada.

CLOSED

OPEN

CLOSED

OPEN

Fig. 6

All manuals and user guides at all-guides.com

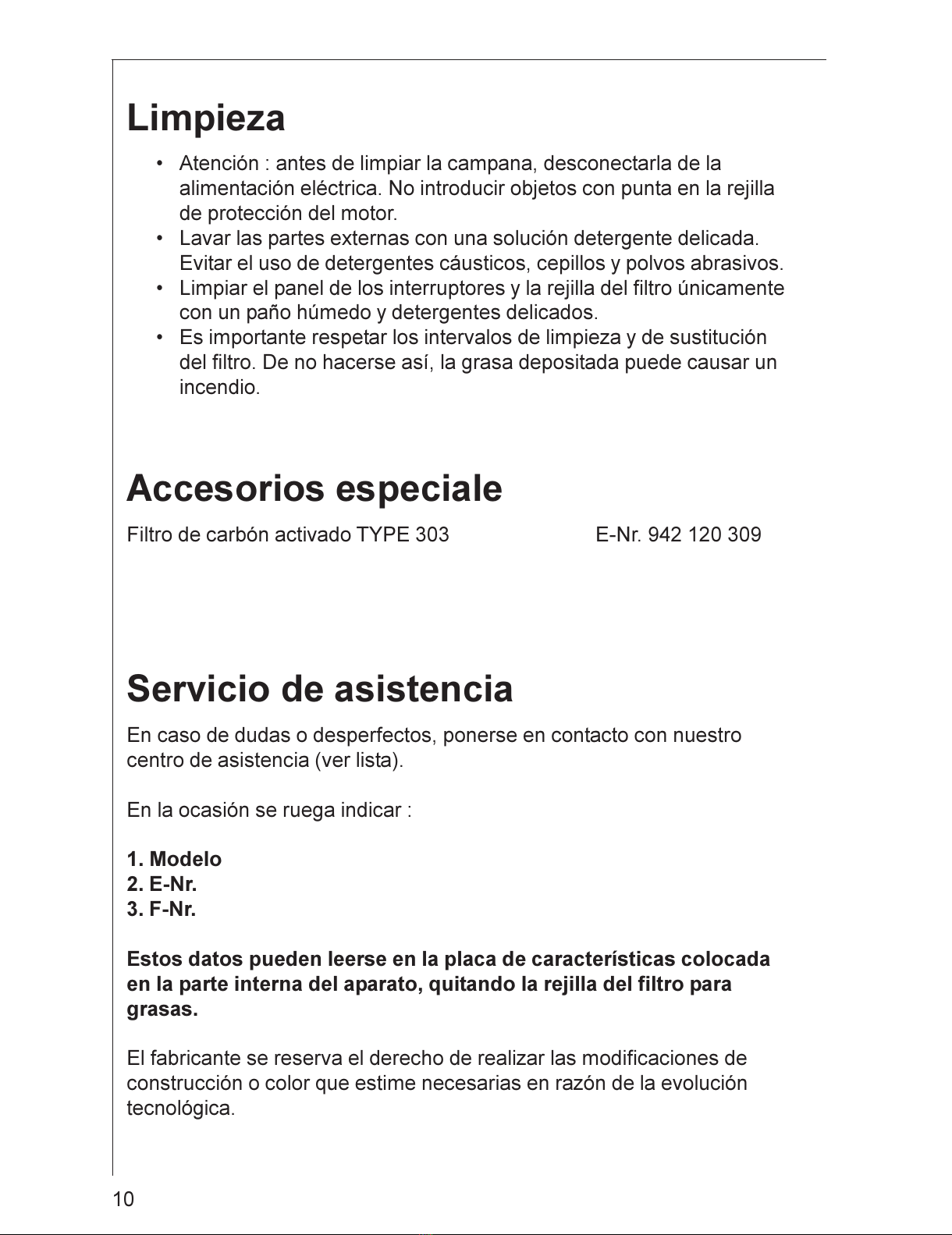

Limpieza

 Atención : antes de limpiar la campana, desconectarla de la

alimentación eléctrica. No introducir objetos con punta en la rejilla

de protección del motor.

 Lavar las partes externas con una solución detergente delicada.

Evitar el uso de detergentes cáusticos, cepillos y polvos abrasivos.

 Limpiar el panel de los interruptores y la rejilla del iltro únicamente

con un paño húmedo y detergentes delicados.

 Es importante respetar los intervalos de limpieza y de sustitución

del iltro. De no hacerse así, la grasa depositada puede causar un

incendio.

Accesorios especiale

Filtro de carbón activado TYPE 303 E-Nr. 942 120 309

Servicio de asistencia

En caso de dudas o desper ectos, ponerse en contacto con nuestro

centro de asistencia (ver lista).

En la ocasión se ruega indicar :

1. Modelo

2. E-Nr.

3. F-Nr.

Estos datos pueden leerse en la placa de características colocada

en la parte interna del aparato, quitando la rejilla del filtro para

grasas.

El abricante se reserva el derecho de realizar las modi icaciones de

construcción o color que estime necesarias en razón de la evolución

tecnológica.

All manuals and user guides at all-guides.com

Otros manuales para 740 D

Tabla de contenidos

Idiomas:

Otros manuales de Campana de ventilación de Electrolux

Electrolux

Electrolux DD8820 Manual de usuario

Electrolux

Electrolux EFL10550DX Manual de usuario

Electrolux

Electrolux EFC316K Manual de usuario

Electrolux

Electrolux EFT 7406 Manual de usuario

Electrolux

Electrolux EFC 635 X Manual de usuario

Electrolux

Electrolux EFB60550BX Manual de usuario

Electrolux

Electrolux EFC 90344 Manual de usuario

Electrolux

Electrolux ICON RH42PC60GS Manual de usuario

Electrolux

Electrolux IHGL9031CN Manual de usuario

Electrolux

Electrolux Icon E368WV60ES Manual de usuario

Electrolux

Electrolux EFB70566BX Manual de usuario

Electrolux

Electrolux PLHV36W7CC Manual de usuario

Electrolux

Electrolux EFP90436OX Manual de usuario

Electrolux

Electrolux REX CA 962 ALU Manual de usuario

Electrolux

Electrolux KFIA19R Manual de usuario

Electrolux

Electrolux LFV719TK Manual de usuario

Electrolux

Electrolux EFC9660 Manual de usuario

Electrolux

Electrolux EFP 6440 Manual de usuario

Electrolux

Electrolux EFC 9530X Manual de usuario

Electrolux

Electrolux EFT 5529 Manual de usuario

Electrolux

Electrolux RH30WC55GS Manual de servicio

Electrolux

Electrolux CH 910 Manual de usuario

Electrolux

Electrolux EFCI 90542 Manual de usuario

Electrolux

Electrolux EFU216W Manual de usuario

Manuales populares de Campana de ventilación de otras marcas

emmeti

emmeti RECUPA MED A-140 Guía

Nibe

Nibe F135 Manual de usuario

Kuppersberg

Kuppersberg INTRO 60 Instrucciones de instalación y mantenimiento

Zephyr

Zephyr Spruce AK9834BS Guía de instalación

Hisense

Hisense MH6INBG Manual de usuario

Miele

Miele DA 1255 Manual de usuario

Broan

Broan 46000 Manual de usuario

GE Profile PV977 Instrucciones originales

FALMEC

FALMEC FFRIA24W5FS Manual de usuario

Whirlpool

Whirlpool RH2600XL-1 SERIES Manual de usuario

Küppersbusch

Küppersbusch DX ISLA Manual de usuario

ETNA

ETNA AV360RVS Manual de usuario

JUNO

JUNO JDF603E6 Manual de usuario

Miele

Miele DA 6708 D Manual de usuario

Tricity Bendix

Tricity Bendix LE 150 Manual

AEG

AEG X68163BV1 Manual de usuario

AEG

AEG 125 D Manual de usuario

Smeg

Smeg KSEV97X Manual de usuario
