EFF55569DK

EFF80569DK

2www.electrolux.com

CONTENTS

1. RECOMMENDATIONS AND SUGGESTIONS

..................................................................

2. USE

...........................................................................................................................................

3. MAINTENANCE

......................................................................................................................

4. CONTROLS

.............................................................................................................................

5. LIGHTING

................................................................................................................................

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings

with it decades of professional experience and innovation. Ingenious and stylish, it has

been designed with you in mind. So whenever you use it, you can be safe in the knowledge

that you’ll get great results every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

www.registerelectrolux.com

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

Always use original spare parts.

When contacting our Authorised Service Centre, ensure that you have the following data

available: Model, PNC, Serial Number.

The information can be found on the rating plate.

Warning / Caution-Safety information

General information and tips

Environmental information

Subject to change without notice.

ENGLISH

1. RECOMMENDATIONS AND SUGGESTIONS

• The Instructions for Use apply to several versions of

this appliance. Accordingly, you may nd descriptions

of individual features that do not apply to your specic

appliance.

• The manufacturer will not be held liable for any damages

resulting from incorrect or improper installation.

• The minimum safety distance between the cooker top

and the extractor hood is 650 mm (some models can be

installed at a lower height, please refer to the paragraphs

on working dimensions and installation).

• Check that the mains voltage corresponds to that indi-

cated on the rating plate xed to the inside of the hood.

• For Class I appliances, check that the domestic power

supply guarantees adequate earthing. Connect the ex-

tractor to the exhaust ue through a pipe of minimum

diameter 120 mm. The route of the ue must be as short

as possible.

• Do not connect the extractor hood to exhaust ducts car-

rying combustion fumes (boilers, replaces, etc.).

• If the extractor is used in conjunction with non-electrical

appliances (e.g. gas burning appliances), a sufcient

degree of aeration must be guaranteed in the room

in order to prevent the backow of exhaust gas. The

kitchen must have an opening communicating directly

with the open air in order to guarantee the entry of clean

air. When the cooker hood is used in conjunction with

appliances supplied with energy other than electric, the

negative pressure in the room must not exceed 0,04

mbar to prevent fumes being drawn back into the room

by the cooker hood.

• In the event of damage to the power cable, it must be

replaced by the manufacturer or by the technical service

department, in order to prevent any risks.

• If the instructions for installation for the gas hob specify

a greater distance specied above, this has to be taken

into account. Regulations concerning the discharge of air

have to be fullled.

• Use only screws and small parts in support of the hood.

4www.electrolux.com

Warning: Failure to install the screws or xing device in

accordance with these instructions may result in electri-

cal hazards.

• Connect the hood to the mains through a two-pole switch

having a contact gap of at least 3 mm.

• Do not ambè under the range hood; risk of re.

• This appliance can be used by children aged from 8

years and above and persons with reduced physical,

sensory or mental capabilities or lack of experience and

knowledge if they have been given supervision or instruc-

tion concerning use of the appliance in a safe way and

understand the hazards involved. Children shall not play

with the appliance. Cleaning and user maintenance shall

not be made by children without supervision.

• “CAUTION: Accessible parts may become hot when used

with cooking appliances.”

• The symbol on the product or on its packaging indicates

that this product may not be treated as household waste.

Instead it shall be handed over to the applicable collection

point for the recycling of electrical and electronic equip-

ment. By ensuring this product is disposed of correctly,

you will help prevent potential negative consequences for

the environment and human health, which could other-

wise be caused by inappropriate waste handling of this

product. For more detailed information about recycling

of this product, please contact your local city ofce, your

household waste disposal service or the shop where you

purchased the product.

• Switch off or unplug the appliance from the mains supply

before carrying out any maintenance work.

• Clean and/or replace the Filters after the specied time

period (Fire hazard).

ENGLISH

2. USE

• The extractor hood has been de-

signed exclusively for domestic use

to eliminate kitchen smells.

• Never use the hood for purposes

other than for which it has been

designed.

• Never leave high naked ames un-

der the hood when it is in operation.

• Adjust the ame intensity to direct

it onto the bottom of the pan only,

making sure that it does not engulf

the sides.

• Deep fat fryers must be continu-

ously monitored during use: over-

heated oil can burst into ames.

3. MAINTENANCE

- The Activated charcoal lter is

not washable and cannot be re-

generated, and must be replaced

approximately every 4 months of

operation, or more frequently for

particularly heavy usage (W).

- The Grease lters must be cleaned

every 2 months of operation, or

more frequently for particularly

heavy usage, and can be washed

in a dishwasher (Z).

- Control lights, if present.

• Clean the hood using a damp cloth

and a neutral liquid detergent.

BUTTON FUNCTIONS

T1 = Motor Turns the Motor off.

T2 = Speed Turns the Motor on at Speed

one. Button lights up conti-

nuously.

T3 = Speed Turns the Motor on at Speed

two. Button lights up conti-

nuously.

T4 = Speed When pressed briefly, turns

the Motor on at Speed three.

Button lights up continuously.

Pressed for 2 Seconds. Button

ashes.

Activates Speed four with a

timer set to 6 minutes, after

which it returns to the speed

that was set previously. Suita-

ble to deal with maximum levels

of cooking fumes.

L = Light Turns the Lighting System

on and off. Button lights up

continuously.

T1 T2 T3 T4 L

4. CONTROLS

6www.electrolux.com

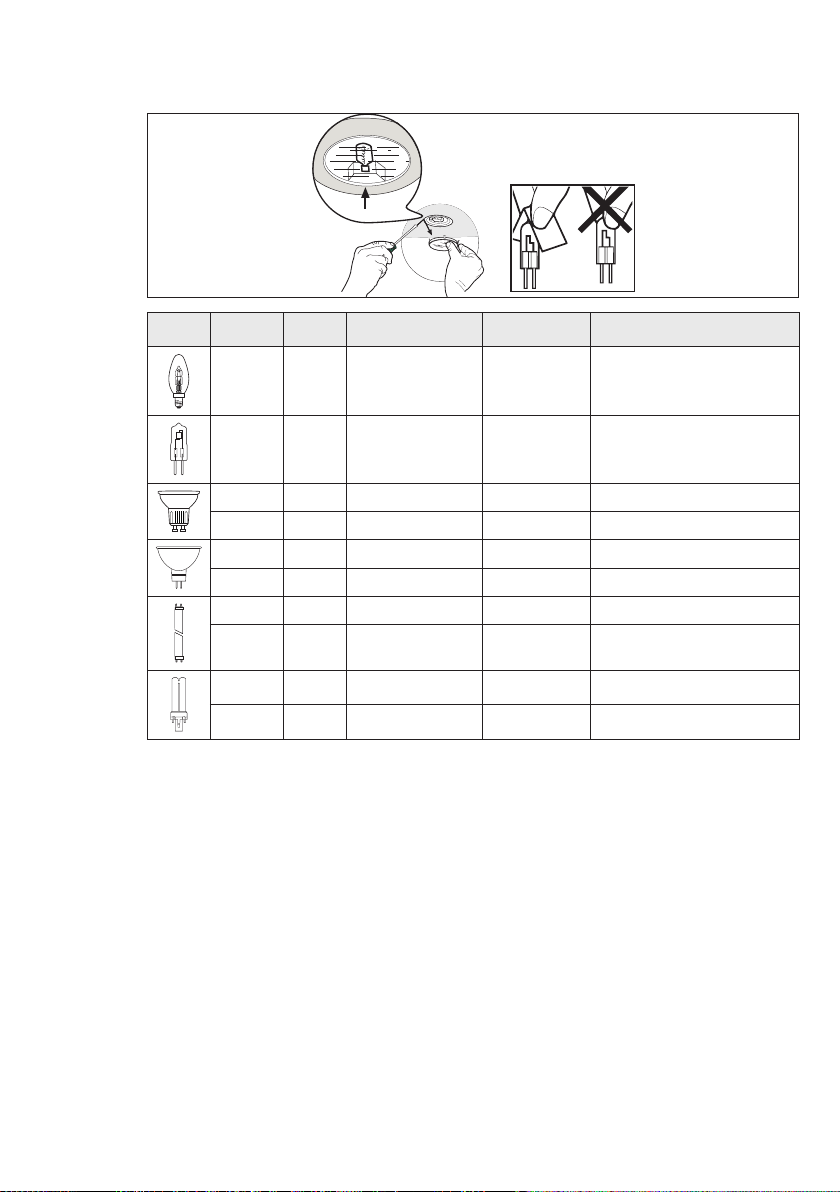

5. LIGHTING

Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code

28 E14 220-240 104 x 35 HSGSB/C/UB-28-220/240-E14

20 G4 12 33 x 9 HSG/C/UB-20-12-G4

35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40

50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20

20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30

20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10

16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720

18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600

9 G23 60 (lamp)

220-240 (starter) 167 x 28 FSD-9/27/1B-I-G23

11 G23 91 (lamp)

220-240 (starter) 235,8 x 28 FSD-11/40/1B-I-G23

GERMAN

INHALT

1. EMPFEHLUNGEN UND HINWEISE

...................................................................................

2. GEBRAUCH

..........................................................................................................................

3. WARTUNG

.............................................................................................................................

4. BEDIENELEMENTE

.............................................................................................................

5. BELEUCHTUNG

...................................................................................................................

FÜR SIE ERDACHT

Wir freuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben

ein Produkt gewählt, dass auf Jahrzehnte an Erfahrung und Innovation zurückblicken

kann. Es ist durchdacht und elegant, und wurde extra für Sie entwickelt. Darum können

Sie bei jedem Gebrauch sicher sein, beste Ergebnisse zu erhalten.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, wo Sie:

Tipps für den Gebrauch nden, unsere Broschüren herunterladen, etwaige Probleme

lösen und Informationen zum Kundendienst erhalten können:

www.electrolux.com

Ihr Produkt registrieren und so besseren Kundendienst erhalten können:

www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät bestellen können:

www.electrolux.com/shop

KUNDENDIENST UND WARTUNG

Verwenden Sie stets Original-Ersatzteile.

Bevor Sie die autorisierte Kundendienststellekontaktieren, legenSie sichbitte diefolgenden

Daten zurecht: Modell, Artikelnummer (PNC), Seriennummer.

Diese Angaben nden Sie auf dem Typenschild des Geräts.

Hinweis / Achtung - Für die Sicherheit wichtige Informationen

Allgemeine Tipps und Informationen

Informationen zum Umweltschutz

Vorbehaltlich Änderungen.

8www.electrolux.com

1. EMPFEHLUNGEN UND HINWEISE

• Diese Gebrauchsanleitungen beziehen sich auf die ver-

schiedenen Modelle der Abzugshaube. Darum kann es

möglich sein, dass die Beschreibung bestimmter Merkmale

für das vorliegende Gerät nicht zutrifft.

• Der Hersteller haftet nicht für etwaige Schäden, die durch

die fehlerhafte Installation oder falschen Gebrauch ent-

stehen könnten.

• Der min. Sicherheitsabstand zwischen Kochfeld und Ab-

zugshaube beträgt 650 mm (einige Modelle können auch

niedriger installiert werden; siehe Absatz Installation).

• Kontrollieren Sie, ob die Netzspannung den Daten des

Typenschilds im Innern der Haube entspricht.

• Für Geräte der Klasse I muss kontrolliert werden, ob

das häusliche Versorgungsnetz korrekt geerdet ist. Die

Absaughaube mit Hilfe eines Rohrs mit einem Mindest-

durchmesser von 120 mm mit dem Rauchabzug ver-

binden. Der Verlauf des Rauchabzugs soll so kurz wie

möglich sein.

• Die Abzugshaube darf nicht an einen Schacht ange-

schlossen werden, in den Rauchgase geleitet werden (z.

B. von Heizkessel, Kaminen, usw.).

• Falls in dem Raum neben dem Abzug auch nicht mit

Strom betriebene Geräte (zum Beispiel Gasgeräte) ein-

gesetzt werden, muss für eine ausreichende Belüftung

gesorgt werden, damit der Rückuss der Abgase ver-

hindert wird. Die Küche muss eine direkte Öffnung nach

Außen aufweisen, damit ein ausreichender Luftaustausch

gewährleistet wird. Wird die Abzugshaube zusammen mit

nicht mit Strom betriebenen Geräte eingesetzt, darf der

Unterdruck im Raum 0,04 mbar nicht überschreiten, damit

die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel müssen durch den Hersteller oder vom

Kundendienst ausgewechselt werden, damit jedes Risiko

ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene

Kochmulde einen größeren Abstand vorschreiben, als der

oben angegebene, muss diese Vorgabe befolgt werden.

Es sind sämtliche Abluftvorschriften zu beachten.

GERMAN

• Nur für die Abzugshaube geeignete Schrauben und

Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungsele-

mente nicht entsprechend der vorliegenden Anleitungen

verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer

Öffnung der Kontakte von mindestens 3 mm an das Netz

anschließen.

• Auf keinen Fall unter der Haube ambieren: Brandgefahr.

• Kinder ab 8 Jahren und Personen mit eingeschränkten

physischen, sensorischen oder psychischen Fähigkeiten,

oder mit mangelnden Erfahrungen oder Kenntnissen dürfen

nicht mit dem Gerät umgehen, es sei denn, sie werden

von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder

nicht mit dem Gerät herumspielen können. Reinigungs-

und Wartungsarbeiten dürfen nicht von unbeaufsichtigten

Kindern durchgeführt werden.

• ACHTUNG: Die zugänglichen Teile können während des

Gebrauchs der Kochgeräte sehr heiß werden.

• Das Symbol am Produkt oder auf der Verpackung weist

darauf hin, dass das Gerät nicht als normaler Hausmüll

entsorgt werden darf. Das ausrangierte Gerät muss viel-

mehr bei einer speziellen Sammelstelle für elektrische

und elektronische Geräte abgegeben werden. Mit der

vorschriftsmäßigen Entsorgung des Gerätes trägt der

Benutzer dazu bei, schädliche Auswirkungen auf Umwelt

und Gesundheit zu vermeiden. Weitere Informationen zum

Recycling dieses Produktes können bei der zuständigen

Behörde, der örtlichen Abfallbeseitigung oder bei dem

Händler, der das Gerät verkauft hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss

dieses ausgeschaltet und spannungslos gemacht werden.

• Die Filter stets nach den angegebenen Intervallen reinigen

oder auswechseln (Brandgefahr).

10 www.electrolux.com

2. GEBRAUCH

• Die Abzugshaube wurde aus-

schließlich für den häuslichen Ge-

brauch entwickelt, um Kochdünste

zu beseitigen.

• Die Haube darf nur für die ihr zu-

gedachten Zwecke benutzt werden.

• Unter der eingeschalteten Haube

keine offenen Flammen benutzen.

• Die Flamme so regulieren, dass

sie nicht über den Boden des

Kochgeschirrs hinausreicht.

• Fritteusen müssen während des

Gebrauchs ständig überwacht

werden: überhitztes Öl könnte sich

entzünden.

3. WARTUNG

- Der Aktivkohlelter ist weder wasch-

bar, noch regenerierbar und muss

bei normalem Betrieb zirka alle 4

Monate oder auch öfter ausge-

wechseltwerden, jenachIntensität

des Gebrauchs (W).

- Die Fettlter sind alle 2 Monate

oder bei intensiver Nutzung öfter

zu reinigen und können in der

Spülmaschine gespült werden (Z).

- Kontrolllampen der Steuerungen,

wo vorhanden.

• Die Haube mit einem feuchten

Lappen und einem neutralen Rei-

nigungsmittel abwischen.

4. BEDIENELEMENTE

TASTE FUNKTIONEN

Betriebsgeschwindigkeit Stellt den Motor ab.

Betriebsgeschwindigkeit Schaltet den Motor

bei der ersten Be-

triebsgeschwindigkeit

ein. Taste bleibend

eingeschaltet.

Betriebsgeschwindigkeit Schaltet den Motor

bei der zweiten Be-

triebsgeschwindigkeit

ein. Taste bleibend

eingeschaltet.

Betriebsgeschwindigkeit Schaltet durch kur-

zes Drücken den Mo-

tor bei der dritten Be-

triebsgeschwindigkeit

ein. Taste bleibend

eingeschaltet.

Bei 2 Sekunden lan-

gem Drücken. Taste

blinkend eingeschal-

tet.

Aktiviert die auf 6

Minuten geregelte

vierte Betriebsges-

chwindigkeit, nach

deren Ablauf zu der

zuvor eingestellten

Geschwindigkeit

zurückgekehrt wird.

Für die Beseitigung

von sehr intensiven

Kochdünsten geeig-

net.

Licht Schaltet die Beleu-

chtung ein und aus.

Taste bleibend ein-

geschaltet.

T1 T2 T3 T4 L

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Electrolux

Electrolux

Electrolux EHS6140HOX Manual de usuario

Electrolux

Electrolux EHG8830X Instrucciones de funcionamiento

Electrolux

Electrolux KGG64375K Manual de usuario

Electrolux

Electrolux EIL63443BW Manual de usuario

Electrolux

Electrolux HOF650FMF Manual de usuario

Electrolux

Electrolux EQL4520BOG Manual de usuario

Electrolux

Electrolux EHD90341P Manual de usuario

Electrolux

Electrolux 949 596 026 01 Manual de usuario

Electrolux

Electrolux EHF6240XOK Manual de usuario

Electrolux

Electrolux EHL 604 P Manual de usuario

Electrolux

Electrolux EHF6232XSK Manual de usuario

Electrolux

Electrolux Electric Hobs Manual de usuario

Electrolux

Electrolux EHS 6631 P Manual de usuario

Electrolux

Electrolux EHG6415 Manual de usuario

Electrolux

Electrolux EHF3120FOK Manual de usuario

Electrolux

Electrolux EHG30830 Manual de usuario

Electrolux

Electrolux ICON E36GC75DSS1 Manual de usuario

Electrolux

Electrolux EHF6747FOK Manual de usuario

Electrolux

Electrolux EHS 36020 U Manual de usuario

Electrolux

Electrolux EHP60040K Manual de usuario

Electrolux

Electrolux EHC 660 X Manual de usuario

Electrolux

Electrolux EHH9967FOG Manual de usuario

Electrolux

Electrolux EIS74041 Manual de usuario

Electrolux

Electrolux EGG9364NOX Manual de usuario

Manuales populares de Quemador de otras marcas

Siemens

Siemens EX875KYV1E Hoja de especificaciones

AEG

AEG CERAMIC HOB 6010 K Manual de usuario

VALERA

VALERA CT 70A Manual de usuario

Zanussi

Zanussi ZGF 6420 Manual de usuario

Gaggenau

Gaggenau CI 273 Manual de usuario

G3 Ferrari

G3 Ferrari Energy Manual de usuario

Pkm

Pkm IN4B Manual de usuario

Award

Award H903BG Manual de usuario

Zanussi

Zanussi VCH 5005 RZ Manual de usuario

Miele

Miele KM 523 Manual de usuario

Hotpoint

Hotpoint IS67V8CCXT/E Manual de usuario

AEG

AEG HK854870XB Manual de usuario

Cookology

Cookology SEP600BK Manual de usuario

Bauknecht

Bauknecht Hob Manual de usuario

Zanussi

Zanussi ZGM 782 Manual de usuario

dipo INDUCTION

dipo INDUCTION DIBK218S Manual de usuario

Miele

Miele KM 5987 Manual de usuario

Miele

Miele KM 360 G Manual de usuario
