EINHELL BT-GW 190D Manual de usuario
Art.-Nr.: 15.749.90 I.-Nr.: 01029 BT-GW 190 D
kOriginalbetriebsanleitung
Schutzgas-Schweißgerät
tOriginal operating instructions
Shielding Gas Welder
pMode d’emploi d’origine
Appareil à souder au gaz inerte
CIstruzioni per l’uso originali
Saldatrice a gas inerte
lL Original betjeningsvejledning
Beskyttelsesgas-svejseapparat
UOriginal-bruksanvisning
MIG/MAG-svets
Bf Originalne upute za uporabu
Uređaj za zavarivanje sa zaštitnim plinom
4Originalna uputstva za upotrebu
Uređaj za varenje sa zaštitnim gasom
jOriginální návod k obsluze
Svářečka pro svařování v ochranné atmosféře
WOriginálny návod na obsluhu
Zváračka v ochrannej atmosfére
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise
lesen und beachten
Read and follow the operating instructions and safety information before
using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes de
sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni per lʼuso
e le avvertenze di sicurezza.
Betjeningsvejledningen og sikkerhedsanvisningerne skal læses, inden
maskinen tages i brug. Alle anvisninger skal følges.
Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna
före användning.
Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu i
sigurnosnih napomena.
4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i
napomene bezbednosti.
jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní
předpisy a oboje dodržovat.
WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na
obsluhu a bezpečnostné pokyny.
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 1
2
1
2
1
6
12
13
23
14
29
16
3191830
628
14
17
5
15
10
8
9
7
11
5
4
27
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 2
3
7
4
8
5
9
24
abc
d
S
23
22
25
12
13
20
31
19
21
q
p
o
n
m
14
6
l
k
r
6
12 26
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 3
4
14
13
q
q
n
n
q
S
k, l, m
10 11
a
b
c
12
m
k
l
15
1.
4.
2.
3.
S
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 4
5
16 17
p
p
p
18
o
o
o
r
p
19
A
28
5
20 21
15
15
28
28
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 5
6
22 23
A
B
C
24
B
C
19
d
18
16
26
A
B
KJ
L
M
E
I H
F
G
D
C
25
d
18
23
19
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 6
7
29
I
K
J
30
E
E
F
27
O
A
N
28
K
31
G
32
MH
I
G
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 7
8
33
K
J
I
L
34
L
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 8
9
D
Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Störungssuche
10. Erklärung der Symbole
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 9
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung und die Sicherheits-
hinweise deshalb sorgfältig durch. Bewahren Sie
diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung/ Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und der Sicherheitshinweise entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
2. Gerätebeschreibung und

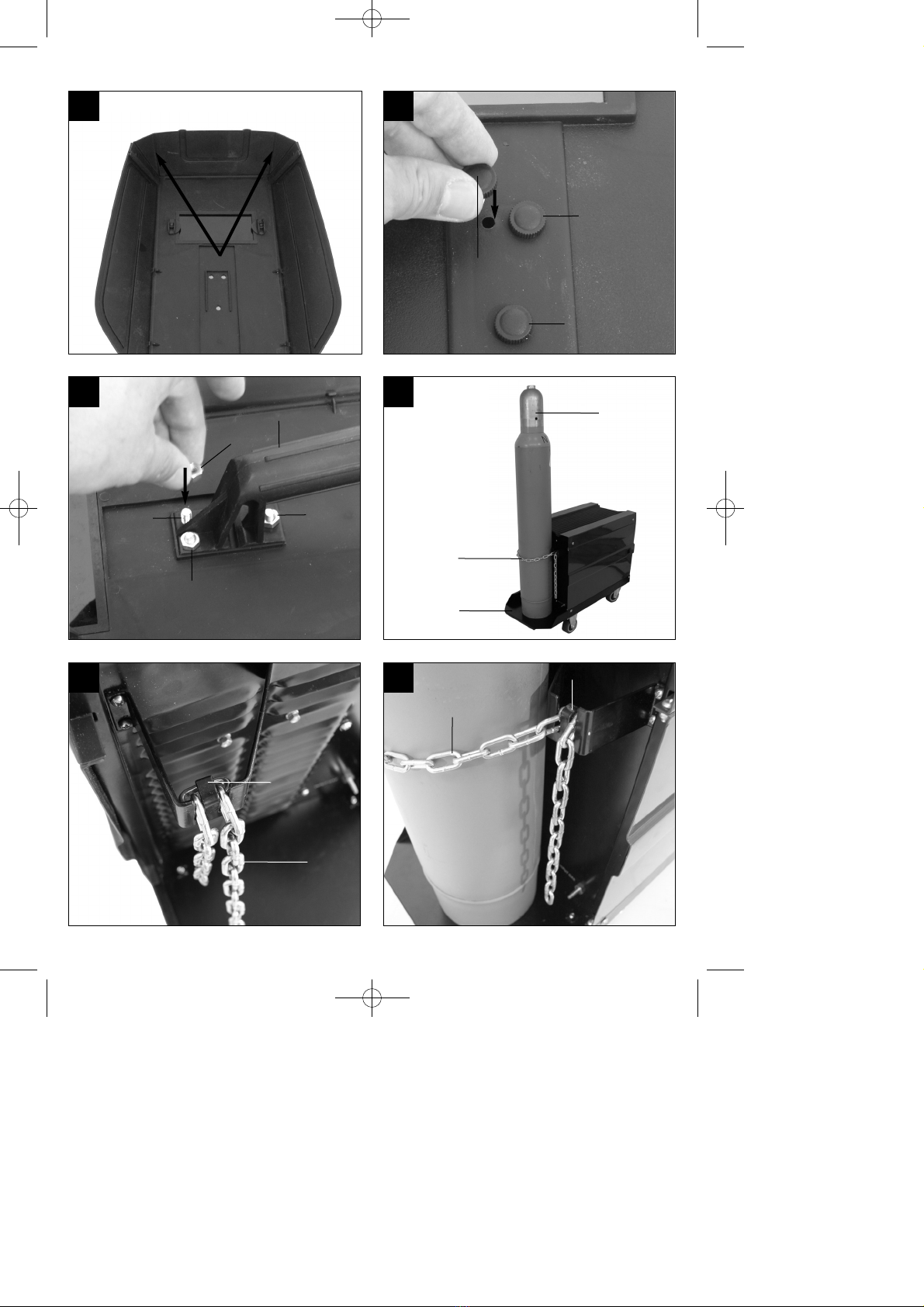

Lieferumfang (Bild 1-8)
1. Handgriff
2. Betriebsanzeige
3 Kontrollleuchte Thermowächter
4. Gehäuseabdeckung
5. Gasflaschen-Abstellfläche
6. Laufrollen
7. Schweißstrom-Schalter
8. Ein-/Aus-/Spannungswahlschalter
9. CeCon-Stecker
10. Masseklemme
11. Schlauchpaket
12. Gasdüse
13. Brenner
14. Lenkrollen
15. Kettenhaken
16. Gaszuführungsanschluss
17. Schweißschirm
18. Schutzgasschlauch
19. Druckminderer
20. Manometer (Gasdurchflussmenge)
21. Verschraubung
22. Sicherheitsventil
23. Anschluss Schutzgasschlauch
24. Drehknopf
25. Brennerschalter
26. 3 x Kontaktrohr
27. Griff für Gehäuseabdeckung
28. Sicherungskette
29. Schweißdraht-Geschwindigkeitsregler
30. Adapterkabel
31. Manometer (Flaschendruck)
2.1 Montagematerial
a. 16 x Schraube für Lauf- /Lenkrollen
b. 16 x Sprengring für Lauf- /Lenkrollen
c. 16 x Unterlegscheibe für Lauf- /Lenkrollen
d. 2 x Schlauchklemme
k. 1 x Rahmen Schutzglas
l. 1 x Schweißglas
m. 1 x Transparentes Schutzglas
n. 2 x Haltebuchsen Schutzglas
o. 3 x Mutter für Haltegriff
p. 3 x Schrauben für Haltegriff
q. 2 x Haltestift Schutzglas
r. 1 x Handgriff
s. 1 x Schweißschirm-Rahmen
3. Bestimmungsgemäße Verwendung
Das Schutzgasschweißgerät ist ausschließlich zum
Schweißen von Stählen im MAG (Metall-Aktiv-Gas)-
Verfahren unter Verwendung der entsprechenden
Schweißdrähte und Gase geeignet.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
D
10
Anleitung_BT_GW_190_D_SPK1.qxp:_ 28.09.2011 13:08 Uhr Seite 10
