EINHELL BG-PH 2250 Manual de usuario

BG-PH 2250

Petrol Hedge Trimmer Artikel-Nr.: 3403840

Ident-Nr.: 01018

Komponenten / Ersatzteile

Position Artikel-Nr. Beschreibung

1 340384001001 back handle assy.

15 340384001015 1E32F engine assy 0,65kW 22ccm

16 340384001016 assistant handle assy.

18 340384001018 assistant handle guard

22 340384001022 clutch winding assy. für Kupplung

38 340384001038 bearing 6001-RS

39 340384001039 pinion

51 340384001051 blade assy.

52 340384001052 blade cover

902 340384001902 housing with needle bearing

903 340384001903 gear for blade cpl.

904 340384001904 gear housing cover cpl. komplett

1E32F engine assy

0,65kW 22ccm Artikel-Nr.: 340384001015

Ident-Nr.:

Komponenten / Ersatzteile

Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung

1 340384001101 Hex screw M5*20 M5 x 20

2 340384001102 hex screw M5*14 M5 x 14

3 340384001103 self-tapping screw ST4.2*18-F 4,2 x 18

4 340384001104 starter assy.

17 340384001117 driving plate assy

18 340384001118 washer 8

23 340384001123 magneto assy

29 340384001129 spark plug TORCH L8RTC

33 340384001133 knob screw

34 340384001134 filter cover

35 340384001135 filter core

39 340384001139 Air choke

40 340384001140 Air choke handle für Drosselklappe

41 340384001141 carburettor

42 340384001142 carburettor washer

44 340384001144 seal gasket

45 340384001145 cylinder

46 340384001146 cylinder seal mat

47 340384001147 piston ring

48 340384001148 piston

49 340384001149 washer

50 340384001150 piston pin

51 340384001151 needle roller bearing

52 340384001152 retainer ring

55 340384001155 clutch

56 340384001156 flat wahser

57 340384001157 nut M5*1

58 340384001158 base für Kupplungsteil

59 340384001159 crank case

60 340384001160 oil seal

61 340384001161 bearing 6001/P5 6001

66 340384001166 fuel & oil mix bottle washer für Mischbehälter

67 340384001167 fuel & oil mix bottle

68 340384001168 socket wrench

69 340384001169 crankshaft & connecting

70 340384001170 woodruf key

71 340384001171 muffler washer für Auspuff

73 340384001173 crank case

74 340384001174 Muffler

77 340384001177 fuel tank cap set

901 340384001901 fuel tank

0 340384001187 screw for tank für Tank M5 x 16

0 340384001188 flywheel

Originalbetriebsanleitung

Benzin-Heckenschere

Original operating instructions

Petrol Hedge Trimmer

Mode d’emploi d’origine

taille-haies à essence

Istruzioni per l’uso originali

Cesoie per siepi a benzina

Bf Originalne upute za uporabu

Škare za živicu s benzinskim motorom

4Originalna uputstva za upotrebu

Benzinske makaze za rezanje živice

jOriginální návod k obsluze

Benzínové plotové nůžky

WOriginálny návod na obsluhu

Benzínové záhradnícke nožnice



Art.-Nr.: 34.038.40 I.-Nr.: 01018 BG-PH 2250

Anleitung_BG-PH_2250_SPK1:_ 04.07.2011 10:03 Uhr Seite 1

Vor Inbetriebnahme Bedienungsanleitung und

Sicherheitshinweise lesen und beachten.

Read and follow the operating instructions and safety information

before using for the first time.

Avant la mise en service, lisez le mode dʼemploi et les consignes

de sécurité et respectez-les.

Prima della messa in esercizio leggete e osservate le istruzioni

per lʼuso e le avvertenze di sicurezza.

Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu

i sigurnosnih napomena.

4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i

napomene bezbednosti.

jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní

předpisy a oboje dodržovat.

WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na

obsluhu a bezpečnostné pokyny.



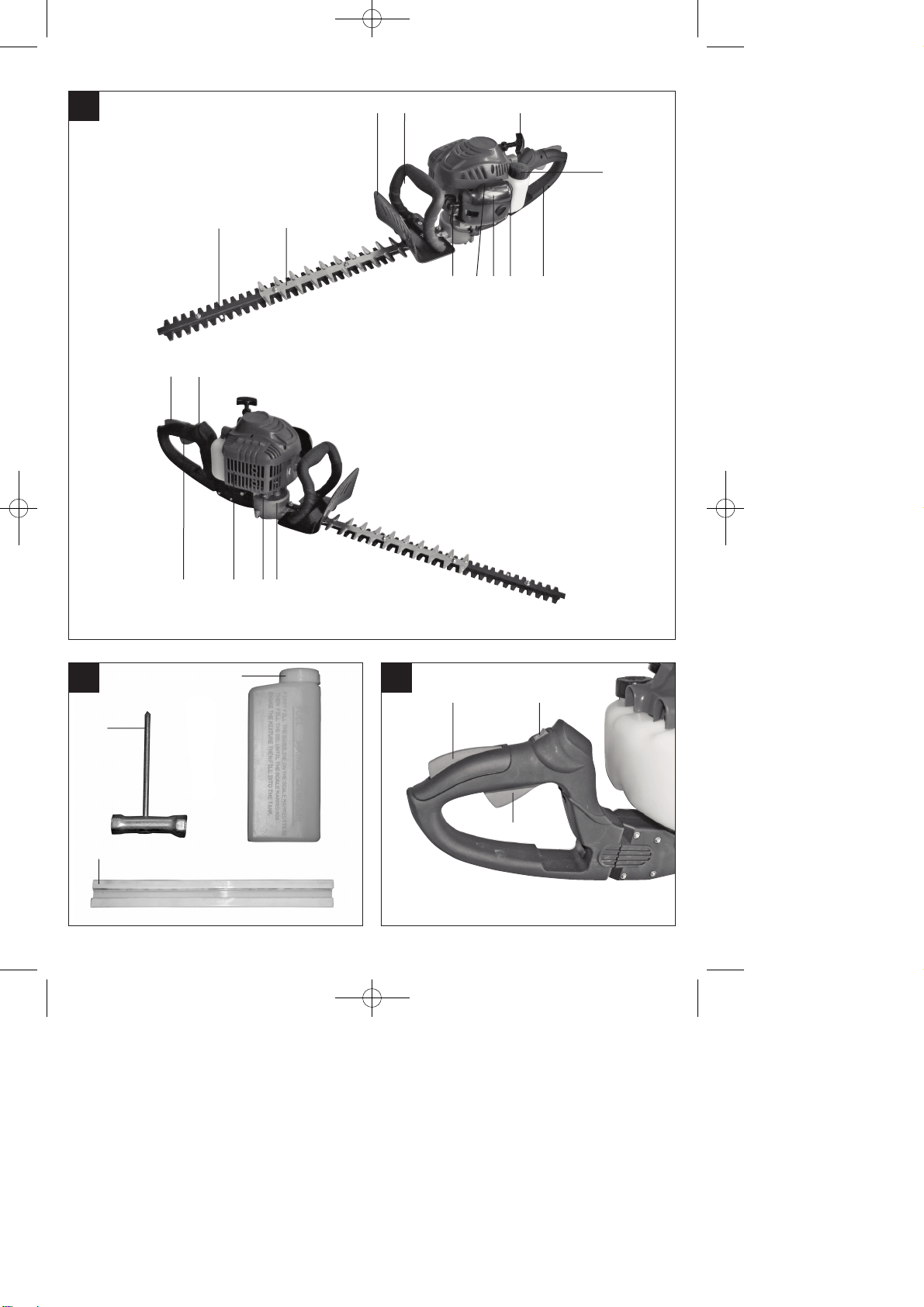

Anleitung_BG-PH_2250_SPK1:_ 04.07.2011 10:03 Uhr Seite 2

1143

13 6

17 510 9

14 15 7 8

Anleitung_BG-PH_2250_SPK1:_ 04.07.2011 10:03 Uhr Seite 3

4 5

6 7

8 9

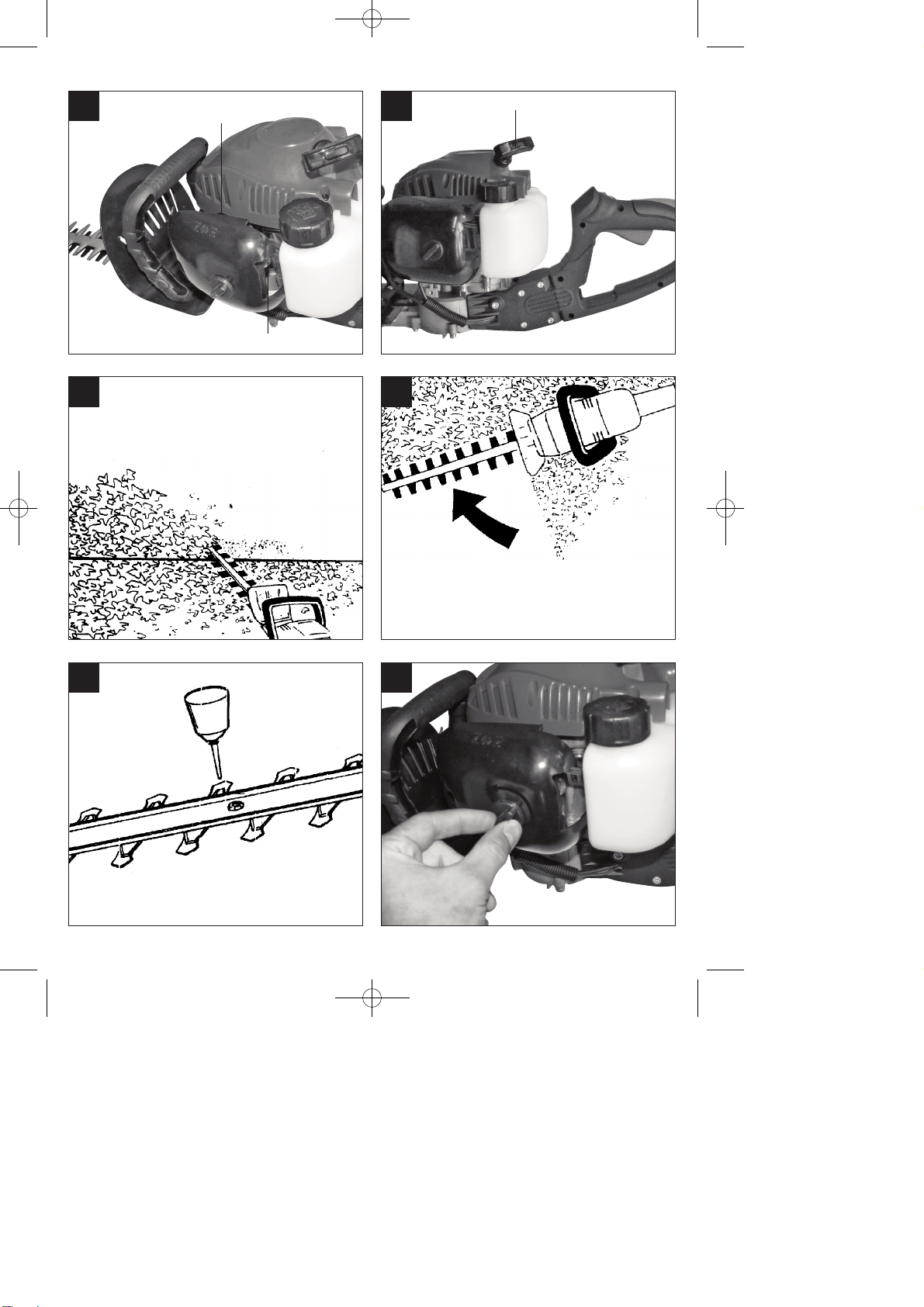

Anleitung_BG-PH_2250_SPK1:_ 04.07.2011 10:03 Uhr Seite 4

10 11

12 13

14 15

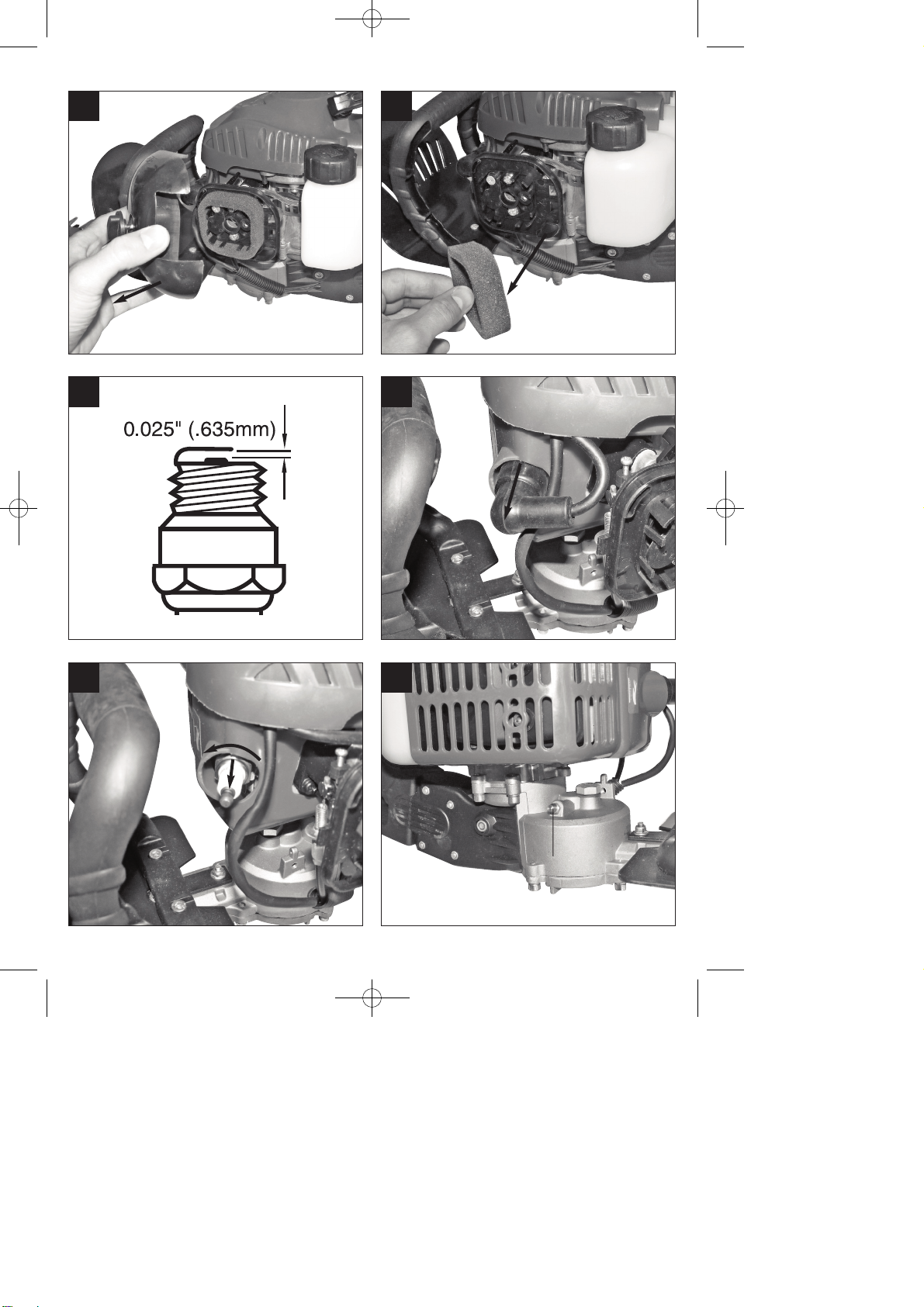

Anleitung_BG-PH_2250_SPK1:_ 04.07.2011 10:03 Uhr Seite 5

16 5

12345

78910

Anleitung_BG-PH_2250_SPK1:_ 04.07.2011 10:03 Uhr Seite 6
