EINHELL BG-BC 25 S Manual de usuario

BG-BC 25 S

Petrol Scythe Artikel-Nr.: 3401940

Ident-Nr.: 11010

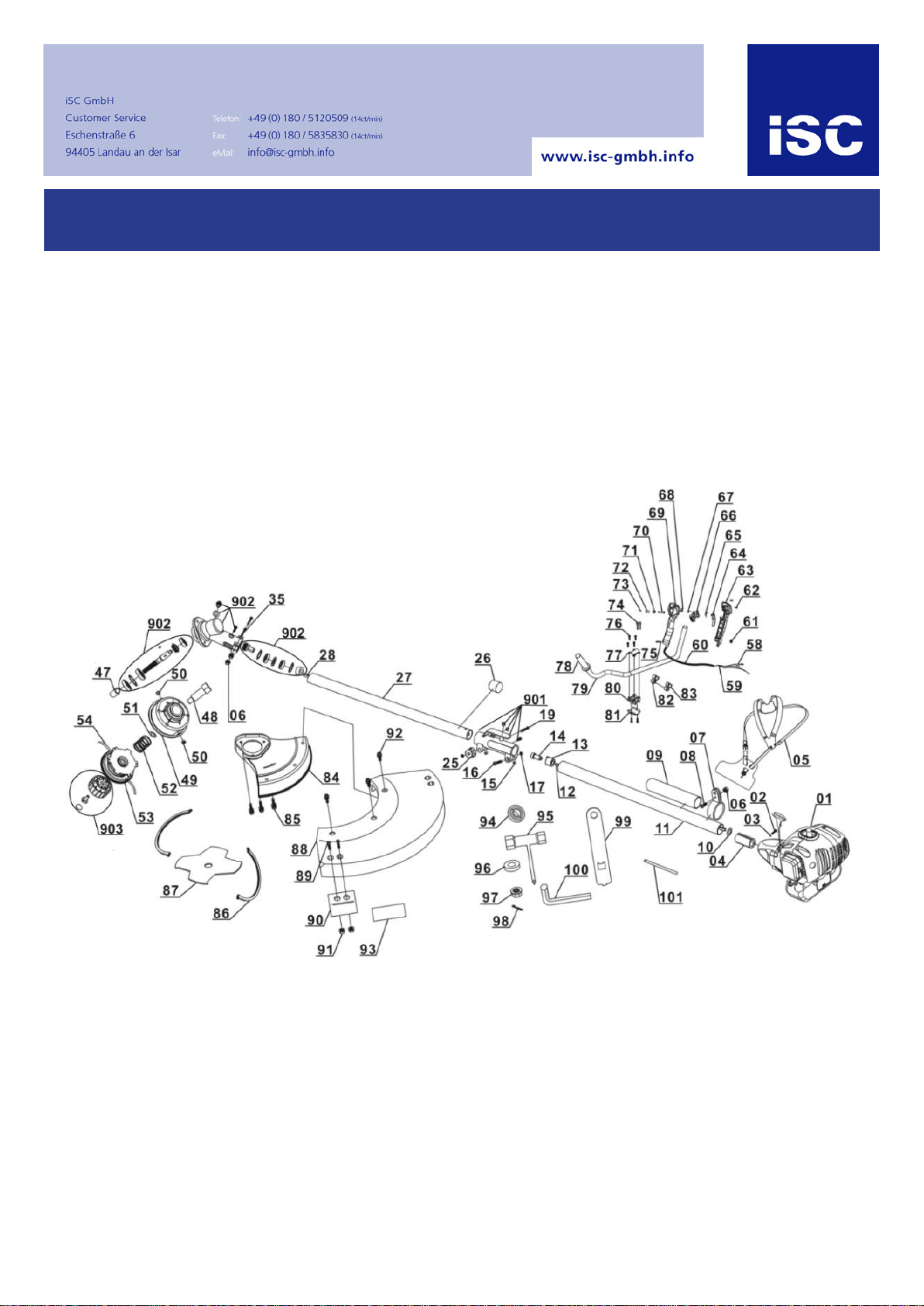

Komponenten / Ersatzteile

Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung

1 340194001001 engine 0,75 kW / 1 PS / 25 ccm

5 340194001005 double-shoulder belt

6 340194001006 auto lock screw

7 340194001007 gallus ring

8 340194001008 screw

12 340194001012 soft shaft

16 340194001016 in-hex screw

17 340194001017 nut

25 340194001025 knob

28 340194001028 soft shaft

47 340194001047 shaft sleeve

49 340194001049 spool base

52 340194001052 spring

63 340194001063 right handle

64 340194001064 safety trigger

65 340194001065 anti-auto lock spring

66 340194001066 flameout switch

67 340194001067 trigger spring

68 340194001068 switch

69 340194001069 left handle

76 340194001076 in-hex screw M6 x 12

77 340194001077 top fixed board

80 340194001080 fix frame

81 340194001081 under fixed board

84 340194001084 aluminium cover

85 340194001085 screw & washer assy mit Unterlegscheibe

88 340194001088 out sleeve

89 340194001089 screw

90 340194001090 blade

91 340194001091 auto lock nut

92 340194001092 screw & washer assy mit Unterlegscheibe

94 340194001094 collapsible

95 340194001095 spanner/spark plug wrench

96 340194001096 blade pressed board

97 340194001097 nut

98 340194001098 pin

99 340194001099 spanner

100 340194001100 hexagonal head wrench

101 340194001101 round stick

901 340194001901 connector sleeve assy. für Führungsholm

902 340194001902 gear assy.

903 340194001903 knob assy.

0 340194001102 oil/petrol mixing bottle

engine

0,75 kW / 1 PS / 25 ccm Artikel-Nr.: 340194001001

Ident-Nr.:

Komponenten / Ersatzteile

Position Artikel-Nr. Beschreibung

5 340194001205 clutch bowl assy.

6 340194001206 clutch assy.

20 340194001220 flywheel

21 340194001221 fixed rubber insert

22 340194001222 tank cup assy.

23 340194001223 oil box assy.

34 340194001234 rear cover

37 340194001237 retaining ring

38 340194001238 piston pin

39 340194001239 piston

41 340194001241 ignition assy. mit Zündkerzenstecker

42 340194001242 piston ring

43 340194001243 cylinder gasket

49 340194001249 muffler

51 340194001251 cylinder

52 340194001252 spark plug L8RTC

58 340194001258 carburetor

60 340194001260 air filter housing

64 340194001264 spring

66 340194001266 sponge

67 340194001267 flair filter cover

904 340194001904 starter cpl.

905 340194001905 chock lever assy.

Art.-Nr.: 34.019.40 I.-Nr.: 11010 BG-BC 25 S



Originalbetriebsanleitung

Benzin-Motorsense

Original operating instructions

Petrol Power Scythe

Mode d’emploi d’origine

débroussailleuse à moteur à essence

Bf Originalne upute za uporabu

Kosa s benzinskim motorom

4Originalna uputstva za upotrebu

Kosa s benzinskim motorom

Originele handleiding

benzinemotorzeis

Manual de instrucciones original

desbrozadora con motor de gasolina

Manual de instruções original

Corta-mato motorizado a gasolina

UOriginal-bruksanvisning

Bensindriven grästrimmer/röjsåg

qAlkuperäiskäyttöohje

Bensiinikäyttöinen moottoriviikate

Eredeti használati utasítás

Benzín-motorkasza

Oryginalna instrukcja obsługi

Kosa spalinowa

zΠρωτότυπες Οδηγίες χρήσης

Bενζινοκίνητο θεριστήρι

ZOrijinal Kullanma Talimatı

Benzin Motorlu Tırpan

Anleitung_BG_BC_25_S_SPK7:_ 19.07.2010 8:34 Uhr Seite 1

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise

lesen und beachten.

Read and follow the operating instructions and safety information

before using for the first time.

Avant la mise en service, lisez le mode d’emploi et les consignes

de sécurité et respectez-les.

Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu

i sigurnosnih napomena.

4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i

napomene bezbednosti.

Vóór ingebruikneming de handleiding en de

veiligheidsvoorschriften lezen en in acht nemen!

Leer detenidamente las instrucciones de uso y las advertencias de

seguridad antes de poner en marcha el aparato.

Leia e respeite as instruções de serviço e de segurança antes de

colocar o aparelho em funcionamento.

Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna

före användning.

qLue käyttöohje ja turvallisuusmääräykset ennen käyttöönottoa ja

noudata niitä.

Üzembehelyezés előtt elolvasni és figyelembe venni a használati

utasítást és a biztonsági utasításokat.

Przed uruchomieniem należy przeczytać instrukcję obsługi i

wskazówki dotyczące bezpieczeństwa oraz stosować się do nich.

¶ÚÈÓ ÙË ı¤ÛË ÛÂ ÏÂÈÙÔ˘ÚÁ›· ‰È·‚¿ÛÙÂ Î·È ·ÎÔÏÔ˘ı‹ÛÙÂ ÙËÓ √‰ËÁ›·

¯Ú‹ÛË˜ Î·È ÙÈ˜ ÀÔ‰Â›ÍÂÈ˜ ·ÛÊ·ÏÂ›·˜

Aleti çal∂μt∂rmadan önce Kullanma Talimat∂n∂ ve Güvenlik Uyar∂lar∂n∂

okuyun ve riayet edin.



Anleitung_BG_BC_25_S_SPK7:_ 19.07.2010 8:34 Uhr Seite 2

222325

13 14b

14a 15 16 17 18 19 20 21

Anleitung_BG_BC_25_S_SPK7:_ 19.07.2010 8:34 Uhr Seite 3

3a 3c3b

6a5b

27 26 25 16

4c4b

3e3d

Anleitung_BG_BC_25_S_SPK7:_ 19.07.2010 8:34 Uhr Seite 4

6d6c 6e

6g6f

16 25

8c 8d

Anleitung_BG_BC_25_S_SPK7:_ 19.07.2010 8:35 Uhr Seite 5

11a 11b

9c 9d

9e 9f

10b

10a

8e 8f

Anleitung_BG_BC_25_S_SPK7:_ 19.07.2010 8:35 Uhr Seite 6
