EINHELL GH-EC 2040 Manual de usuario

GH-EC 2040

Electric Chain Saw Artikel-Nr.: 4501720

Ident-Nr.: 11012

Komponenten / Ersatzteile

Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung

1 450171001001 Button spring

2 450171001002 Switch button

3 450171001003 Capacitance

4 450171001004 Middle lever

5 450171001005 Microswitch

6 450171001006 Clamp

7 450171001007 Flange screw 3x12 3 x 12

8 450171001008 Washer

9 450171001009 Spring

10 450171001010 Brake bar

11 450171001011 Switch lever

12 450171001012 Brake bar dead plate für Bremsstange

13 450171001013 Sink screw 4x14 4 x 14

14 450171001014 Brake spring

15 450171001015 Control switch

16 450171001016 Oil box cap assy

Komponenten / Ersatzteile

Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung

17 450171001017 Seal ring

18 450171001018 Öltank

19 450171001019 Self tapping screw 4x12 4 x 12

23 450171001023 Adjusting knob

24 450171001024 Stellschraube

25 450171001025 Oil-out seal ring

26 450171001026 Self tapping screw 5x18 5 x 18

27 450171001027 Right housing

34 450171001034 Hex nut

35 450171001035 Lock-off spring

36 450171001036 Lock-off button

43 450171001043 Cover

44 450171001044 Motor rear cover

45 450171001045 Self tapping screw 5x18 5 x 18

46 450171001046 Preventer plate

49 450171001049 Lever clamp

50 450171001050 Self-tapping screw 5x16 5 x 16

51 450171001051 E-check ring

52 450171001052 Sprocket

53 450171001053 Tensioning spring

54 450171001054 Antriebswelle mit Zahnrad

56 450171001056 Kettenradabdeckung

57 450171001057 Sink screw 4x12 4 x 12

58 450171001058 Self tapping screw 4x12 4 x 12

59 450171001059 Heat insulation washer

62 450172001062 Blade cover

68 450171001068 Motor gear

69 450171001069 Motor gear bush

75 450171001075 Wind screen

76 450172001076 Stator assy.

77 450171001077 Beasring

78 450172001078 Rotor assy.

80 450171001080 Bearing

81 450171001081 Motor back support

82 450171001082 Brush holder

83 450171001083 Brush (pair)

84 450171001084 Brush holder clamp

85 450171001085 Self-tapping screw 3x8 3 x 8

88 450171001088 Worm gear tooth

91 450171001091 Main part of oil pump

93 450171001093 Rubber ring

94 450171001094 Glib

95 450171001095 Transparent oil tube

kOriginalbetriebsanleitung

Elektrokettensäge

tOriginal operating instructions

Electric chainsaw

pMode d’emploi d’origine

Scie à chaîne électrique

CIstruzioni per l’uso originali

Motosega elettrica

lL Original betjeningsvejledning

El-kædesav

UOriginal-bruksanvisning

Elektrisk kedjesåg

Bf Originalne upute za uporabu

električne lančane pile

4Originalna uputstva za upotrebu

Električna lančana testera

jOriginální návod k obsluze

Elektrická řetězová pila

WOriginálny návod na obsluhu

Elektrická reťazová píla

NOriginele handleiding

Elektrische kettingzaag

OManual de instruções original

Electroserra

XOriginalna navodila za uporabo

Električna verižna žaga

zΠρωτότυπες Οδηγίες χρήσης

Hλεκτρικό αλυσοπρίονο

Art.-Nr.: 45.017.20 I.-Nr.: 11012 GH-EC 2040



Anleitung_GH_EC_2040_SPK7__ 27.03.13 18:55 Seite 1

Vor Inbetriebnahme Bedienungsanleitung und

Sicherheitshinweise lesen und beachten

Read and follow the operating instructions and safety information

before using for the first time.

Avant la mise en service, lisez le mode d’emploi et les consignes

de sécurité et respectez-les.

Prima della messa in esercizio leggete e osservate le istruzioni

per l’uso e le avvertenze di sicurezza.

 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,

inden maskinen tages i brug. Alle anvisninger skal følges.

Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna

före användning.

Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu

i sigurnosnih napomena.

4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i

napomene bezbednosti.

jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní

předpisy a oboje dodržovat.

WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na

obsluhu a bezpečnostné pokyny.

Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften

lezen en in acht nemen!

Leia e respeite as instruções de serviço e de segurança antes de

colocar o aparelho em funcionamento.

XPred uporabo preberite in upoštevajte navodila za uporabo in

varnostne napotke.

¶ÚÈÓ ÙË ı¤ÛË ÛÂ ÏÂÈÙÔ˘ÚÁ›· ‰È·‚¿ÛÙÂ Î·È ·ÎÔÏÔ˘ı‹ÛÙÂ ÙËÓ √‰ËÁ›·

¯Ú‹ÛË˜ Î·È ÙÈ˜ ÀÔ‰Â›ÍÂÈ˜ ·ÛÊ·ÏÂ›·˜



Anleitung_GH_EC_2040_SPK7__ 27.03.13 18:55 Seite 2

11 10 9

2 3

Anleitung_GH_EC_2040_SPK7__ 27.03.13 18:55 Seite 3

4 5

8 9

Anleitung_GH_EC_2040_SPK7__ 27.03.13 18:56 Seite 4

10 11

14 15

Anleitung_GH_EC_2040_SPK7__ 27.03.13 18:56 Seite 5

16 17

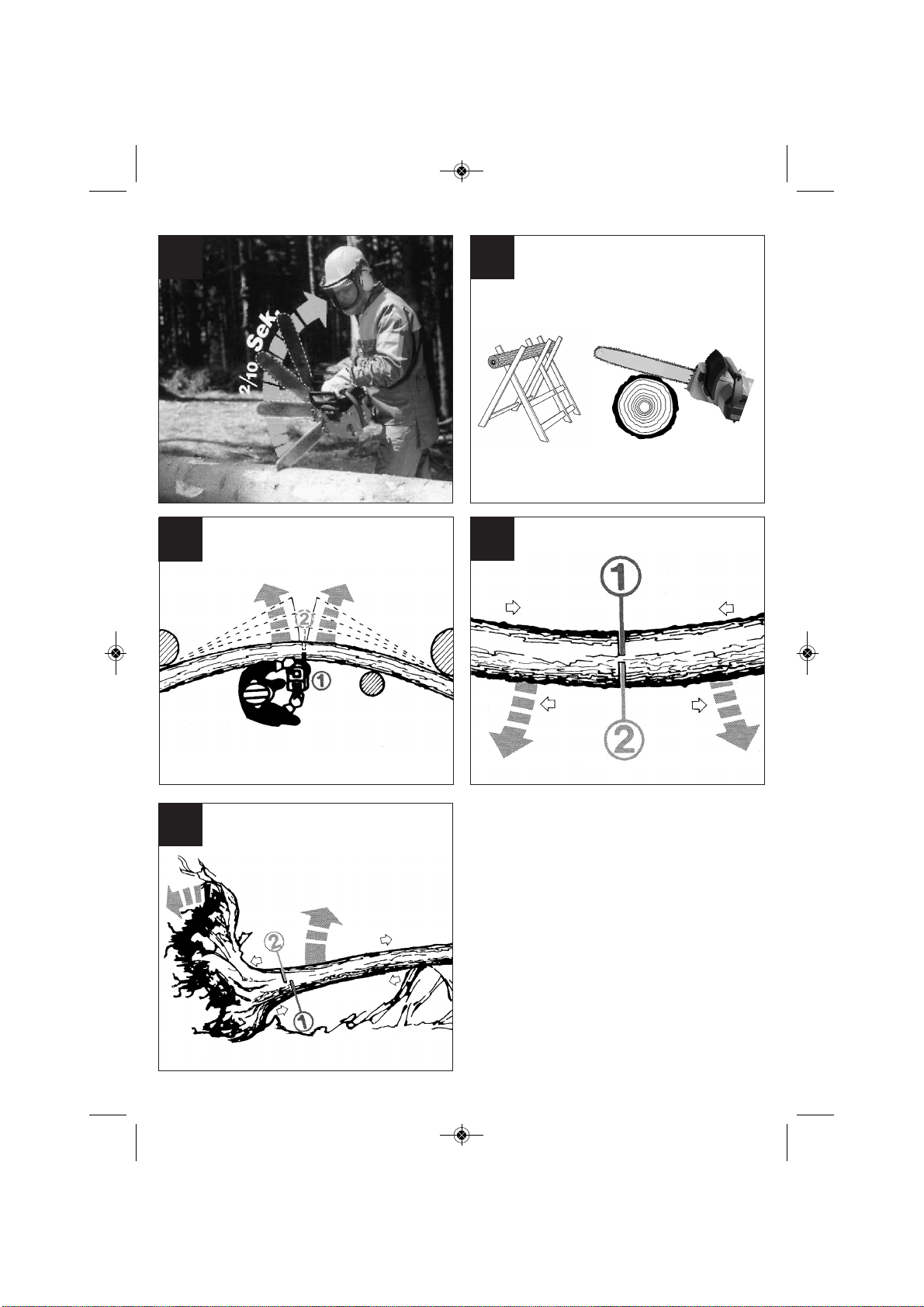

20 21







Anleitung_GH_EC_2040_SPK7__ 27.03.13 18:56 Seite 6

22 23

Anleitung_GH_EC_2040_SPK7__ 27.03.13 18:56 Seite 7

Inhaltsverzeichnis

1. Allgemeine Sicherheitsvorschriften

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäßer Gebrauch

4. Montage

5. Betrieb

6. Arbeiten mit der Kettensäge

7. Technische Daten

8. Wartung

9. Reinigung und Lagerung

10. Hinweise zu Umweltschutz /Entsorgung

11. Ersatzteilbestellung

12. Austausch der Netzanschlussleitung

13. Fehlersuche

Anleitung_GH_EC_2040_SPK7__ 27.03.13 18:56 Seite 8
