Eduard F-105D Thunderchief 1/72 Manual de usuario

Trumpeter scale 1/72 KIT

The die-cut mask for accurate canopy frame painting of the

1/1 CX 201

F-105D Thunderchief 1/72

www.eduard.com

CX 201

eduard

LIQUID MASKLIQUID MASK

H1 H1

H2 H2

C10 C3

1/4

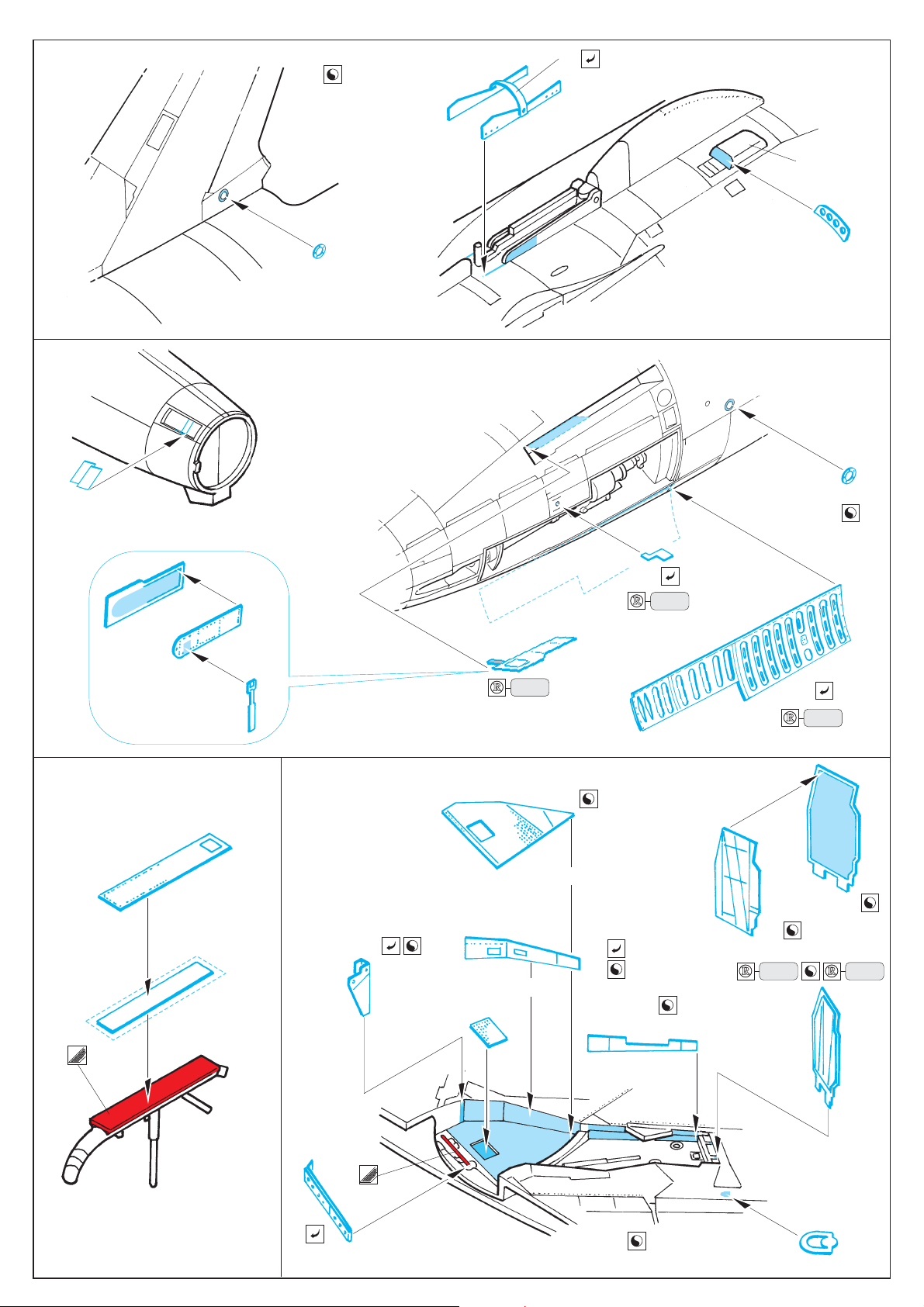

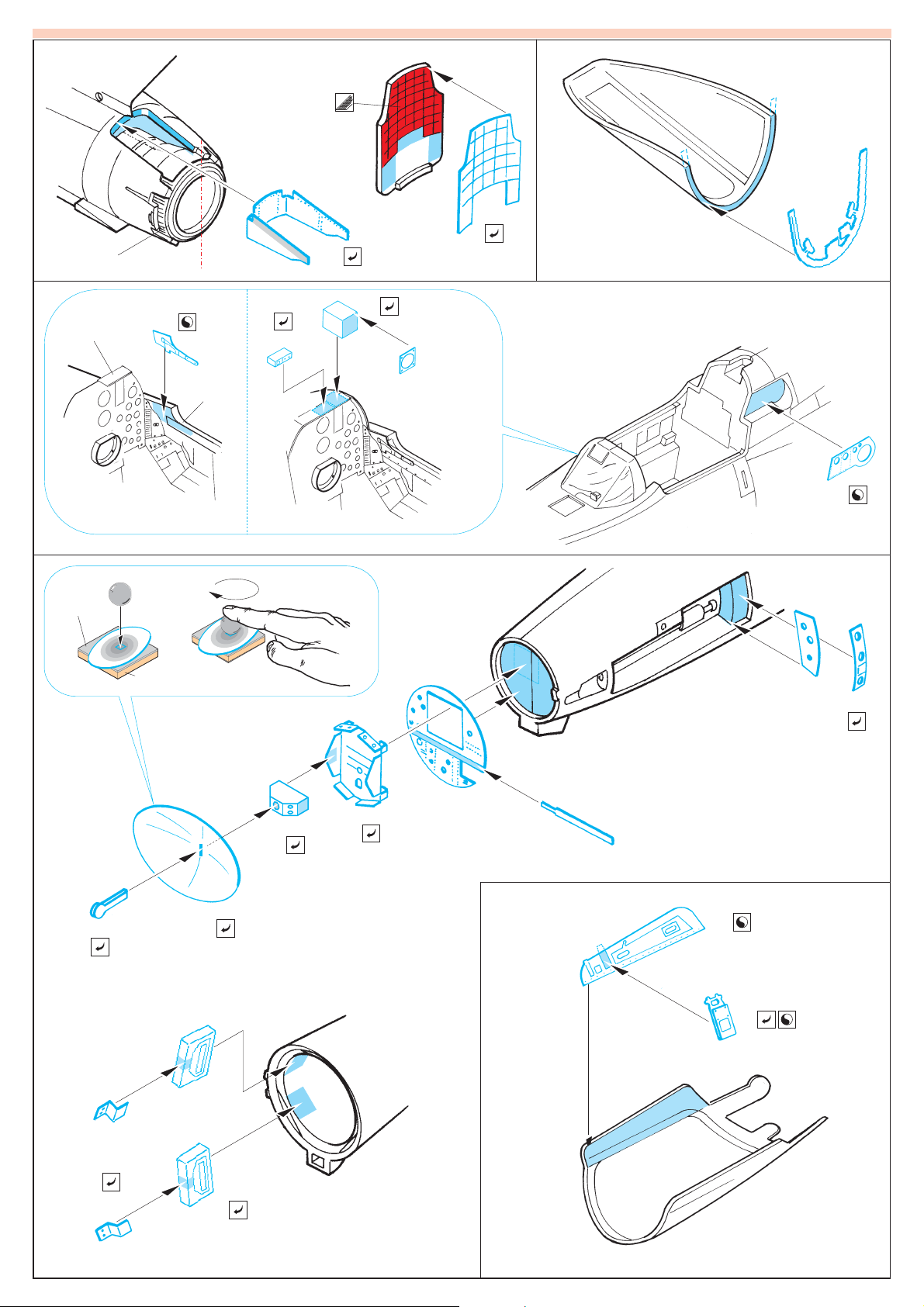

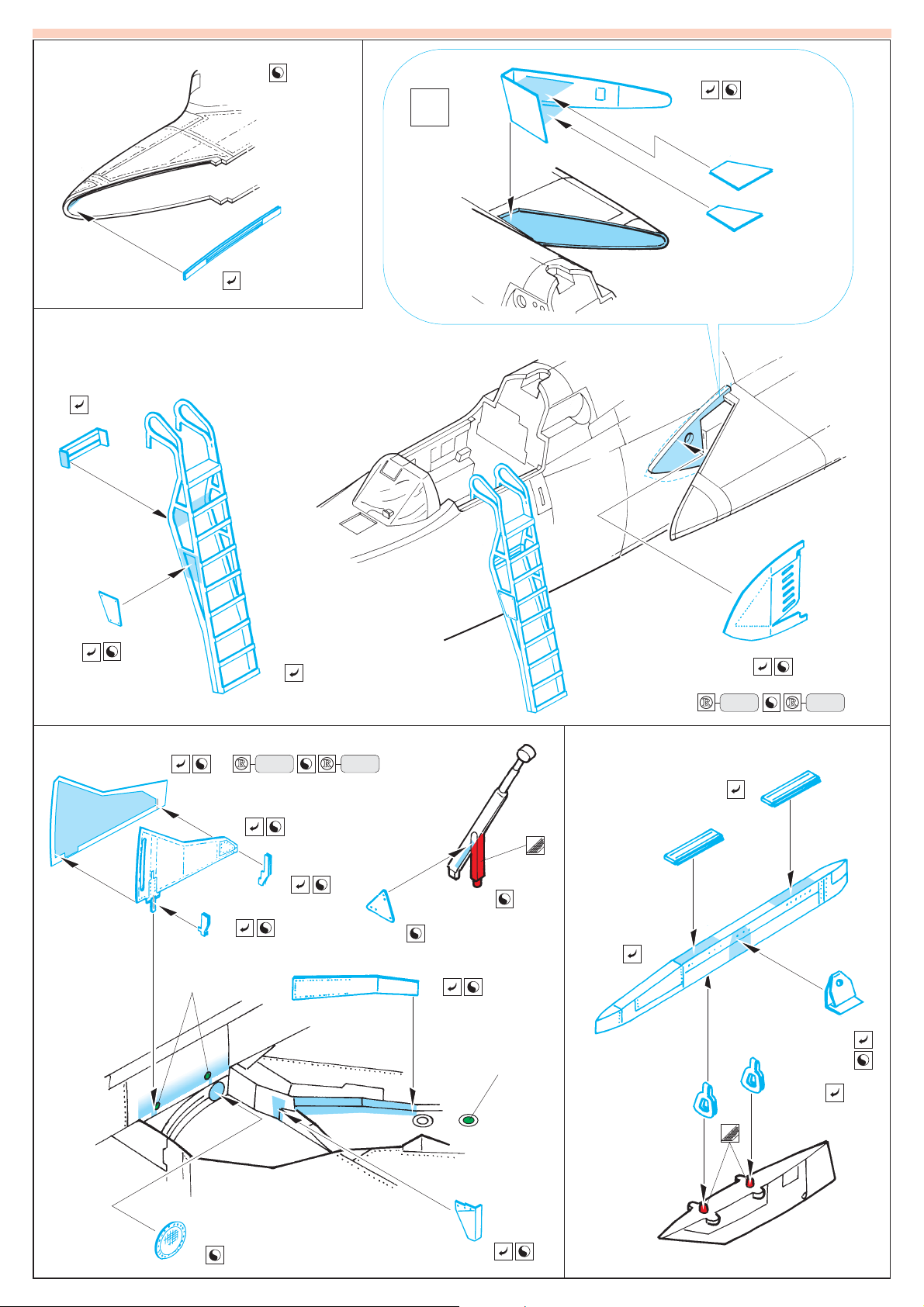

F-105D Thunderchief exterior

72 477

1/72 scale detail set for Trumpeter No.01617 • sada detailů pro model 1/72 Trumpeter 01617

ORIGINAL KIT PARTS

PŮVODNÍ DÍLY STAVEBNICE PHOTO-ETCHED PARTS

LEPTANÉ DÍLY

PARTS TO BE REMOVED

DÍLY K ODSTRANĚNÍ

FILL

TMELIT

eduard

REMOVE

ODSTRANIT

OPTION

VOLBA

REPLACE

NAHRADIT

BEND

OHNOUT

GRIND

OBROUSIT

SYMETRICAL ASSEMBLY

SYMETRICKÁ MONTÁŽ

DRILL HOLE

VRTAT OTVOR

APPLY EXPRESS MASK AND PAINT BEFORE GLUING

POUŽÍT EXPRESS MASK NABARVIT PŘED SLEPENÍM

C33

C42 ( C43 )

C3, C14, C34

C47

47 18

C25

2 pcs

2 sets

C9, C10

B16 B11

l = 1mm

2 pcs plastic

= 0,8mm

C38, C43

C39, C42

2/4

72 477

C49

C45

A15 A1 59

C37

2 pcs

45 44

35 38

49 50

B12 B14

B1, B9 B7, B18

Fuselage

Kit part C54

Fuselage

Step 2

Step 1

3/4

72 477

Fuselage

B7, B17

B1, B9

C40 C41

25 26

24 23

40 41

71 72

B17 B10

20 19

Fill

2 sets

C26 ( C27 )

2 pcs

B7, B18 B1, B9

29 30

C48 C50

Step 1

Step 2

4/4

72 477

C16

C15

A10

Fill

A11

33 33

4 sets

C30

1.)

Plastic

Push

2.) 3.)

Cut

4.)

REFERENCES:

Squadron/Signal Publ.:Walk Around # 5523 - F-105 Thunderchief

Detail & Scale#8-F-105 Thunderchief

C32

For futher detail sets look for 73 300 F-105D Thunderchief interior

(not included in this set)

1/4

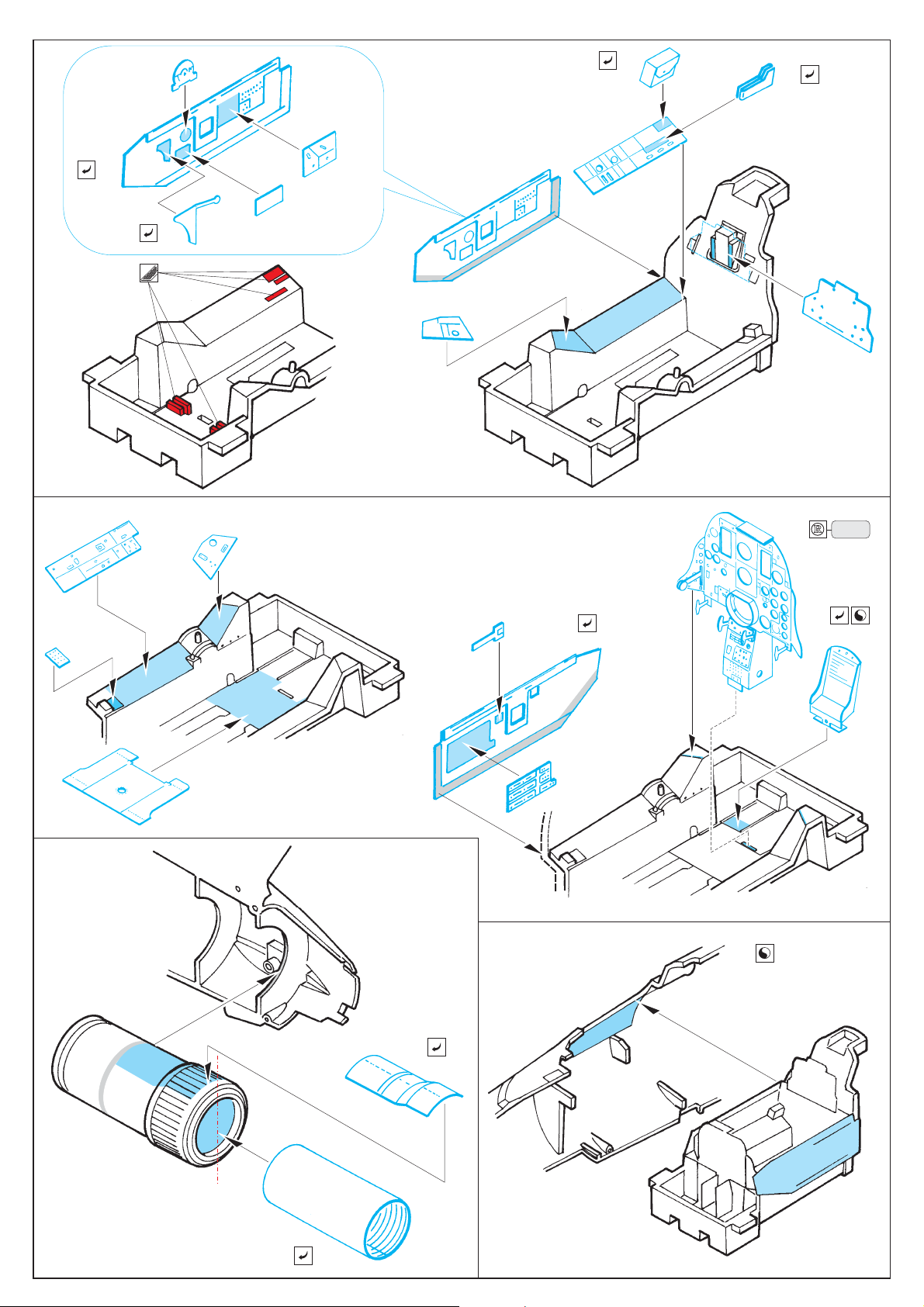

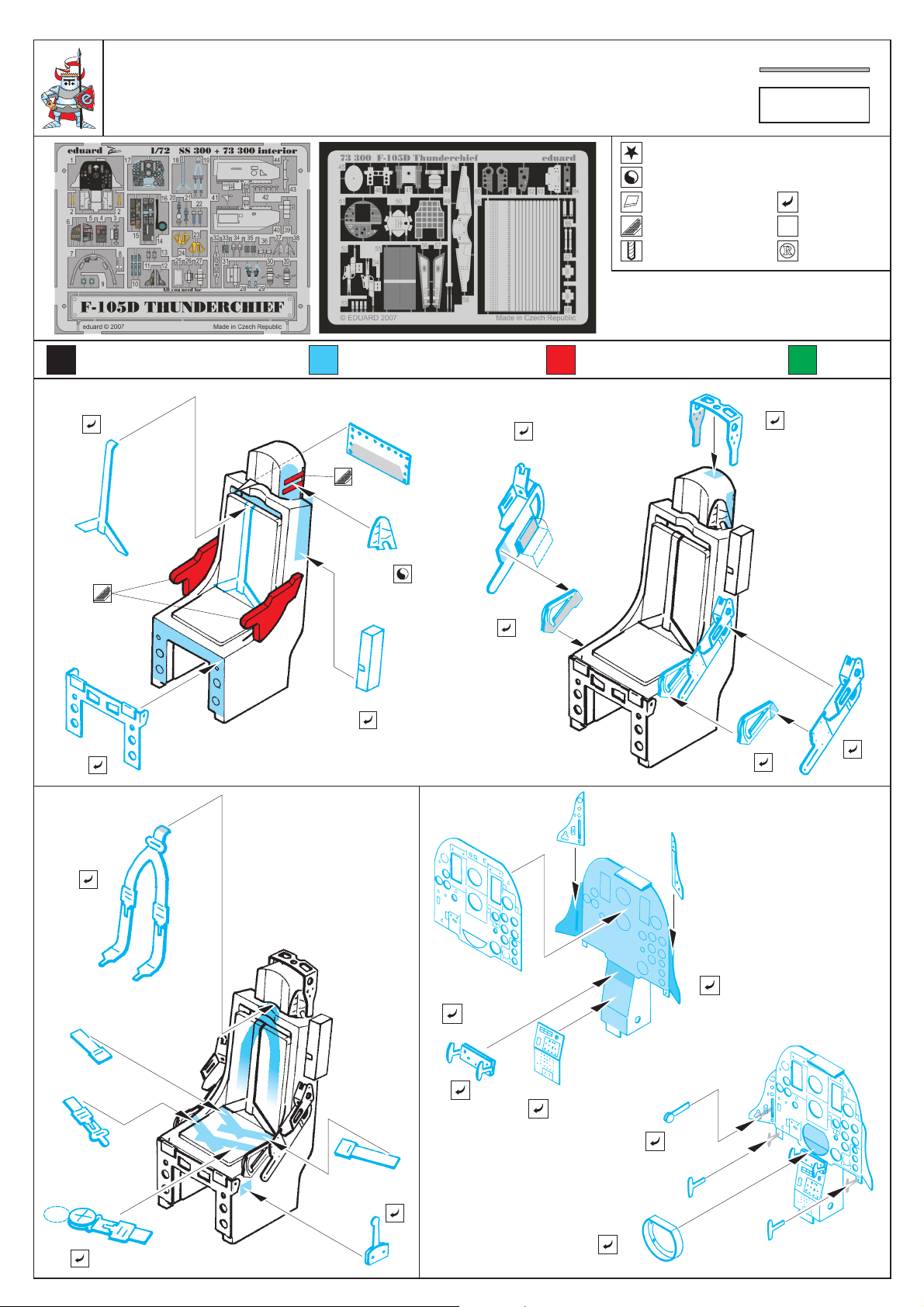

F-105D Thunderchief self adhesive

73 300

1/72 scale detail set for Trumpeter kit • sada detailů pro model 1/72 Trumpeter

ORIGINAL KIT PARTS

PŮVODNÍ DÍLY STAVEBNICE PHOTO-ETCHED PARTS

LEPTANÉ DÍLY

PARTS TO BE REMOVED

DÍLY K ODSTRANĚNÍ

FILL

TMELIT

eduard

REMOVE

ODSTRANIT

OPTION

VOLBA

REPLACE

NAHRADIT

BEND

OHNOUT

GRIND

OBROUSIT

SYMETRICAL ASSEMBLY

SYMETRICKÁ MONTÁŽSYMETRICKÁ MONTÁŽ

DRILL HOLE

VRTAT OTVOR

APPLY EXPRESS MASK AND PAINT BEFORE GLUINGAPPLY EXPRESS MASK AND PAINT BEFORE GLUING

POUŽÍT EXPRESS MASK NABARVIT PŘED SLEPENÍMPOUŽÍT EXPRESS MASK NABARVIT PŘED SLEPENÍM

2/4

73 300

A14

A3, A14

C17, C23, C24, C28

A1 A15

CORRECT POSITION !

3/4

73 300

soft stock

hard stock

steel ball

Fuselage

C28

29 28

2 pcs

57 56

Fuselage

C29

48 50

A13

2. Do not inadvertently place etched componets on an

unwanted surface. Attempts to remove will result in

damage to your part.

2. Nepokládejte samolepící díly na volné plochy. Pokud

je omylem přilepíte, při pokusu o odlepení dojde k

poškození dílu.

3. Do not touch the adhesive areas of the etched components.

3. Nesahejte na části dílů, na kterých je naneseno lepidlo.

1. Separate the etched components from their frames on the

protective paper. Removal from the paper is done only after

separation of the parts from the frames.

1.Samolepící díly oddělujte od rámečku na podkladovém

papíře. Po oddělení je sejměte z krycího papíru.

4. Hold the parts by the edges, or at areas free of adhesive.

4. Samolepící díly berte za hrany nebo za části, na kterých

není nanesené lepidlo.

5. Lightly place the component in the desired location and

position. Adjust as required. The component will by

permanently affixed when pressed onto its intended

location, its location can be adjusted.

5. Díl lehce položte do pozice, ve které má být nalepen.

Upravte přesnou pozici a přimáčkněte. Díl dokonale přilne

až po přimáčknutí, před přimáčknutím lze dílem opatrně

manipulovat.

1/72 scale detail set for Trumpeter kit •sada detailů pro model Trumpeter 1/72

F-105D Thunderchief self adhesive

4/4

73 300

References:

- Squadron/Signal Publ. No.5523-Walk Around No.23 F-105 Thunderchief

- Detail&Scale Vol.8 - F-105 Thuderchief

For futher detail sets look for 72 744 F-105D Thunderchief exterior

(not included in this set)
