Eduard B-17G interior S.A. Manual de usuario

1/7

B-17G interior S.A.

73 331

1/72 scale detail set for Academy kit • sada detailů pro model 1/72 Academy

ORIGINAL KIT PARTS

PŮVODNÍ DÍLY STAVEBNICE PHOTO-ETCHED PARTS

LEPTANÉ DÍLY

PARTS TO BE REMOVED

DÍLY K ODSTRANĚNÍ

FILL

TMELIT

eduard

REMOVE

ODSTRANIT

OPTION

VOLBA

REPLACE

NAHRADIT

BEND

OHNOUT

GRIND

OBROUSIT

SYMETRICAL ASSEMBLY

SYMETRICKÁ MONTÁŽ

DRILL HOLE

VRTAT OTVOR

APPLY EXPRESS MASK AND PAINT BEFORE GLUING

POUŽÍT EXPRESS MASK NABARVIT PŘED SLEPENÍM

20, 21

l = 3,9mm

l = 2,7mm

plastic

2 pcs plastic

= 0,8mm

4 pcs

108

107

57 75

2 pcs

J16

10 11 36 28

3 pcs

20, 21

K29

2/7

73 331

II.

III.

I. II.

ball pen

HOW TO MAKE THE RELIEF ON

OPPOSITE - REVERSE -

OF THE PLATE

102

2, 4

1, 4

2 pcs

2 sets

A39

A41

A40

88 89

100

4 pcs

Fill

K36, K37 ( K36, K38 )

2 sets

plastic

2 sets

3/7

73 331

l = 5mm

3 pcs plastic

= 3mm

106

123

B77

105

L71

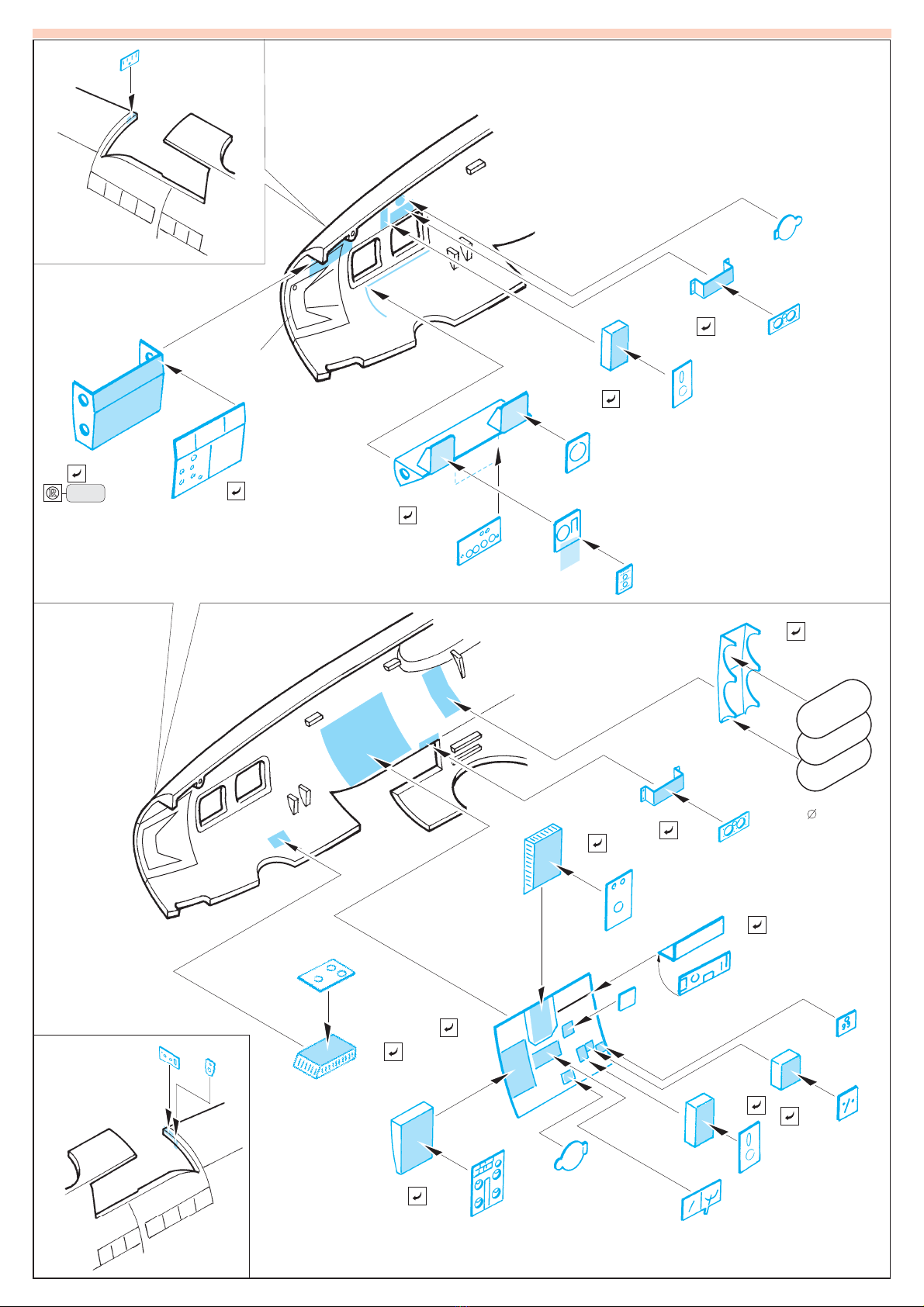

4/7

73 331

2 pcs

110

70 119

70, 110, 119

4 pcs

109

104

104, 109

l = 0,8mm

plastic

= 0,5mm

OPEN

101

CLOSED

106

l = 5mm

3 pcs plastic

= 3mm

114

L70

5/7

73 331

115

113 116

117

118

120 111

112

2 sets

l = 2mm

l = 1,5mm

2 pcs plastic

plastic

= 0,5mm

= 1,2mm

122

121

A48

K39

121, 122

2 pcs

121, 122

A48

3 pcs

2 sets

6/7

73 331

115

113

117

118

2 sets

l = 1,5mm

plastic

= 1,2mm

112

J15

J11

L40

Fuselage

A47

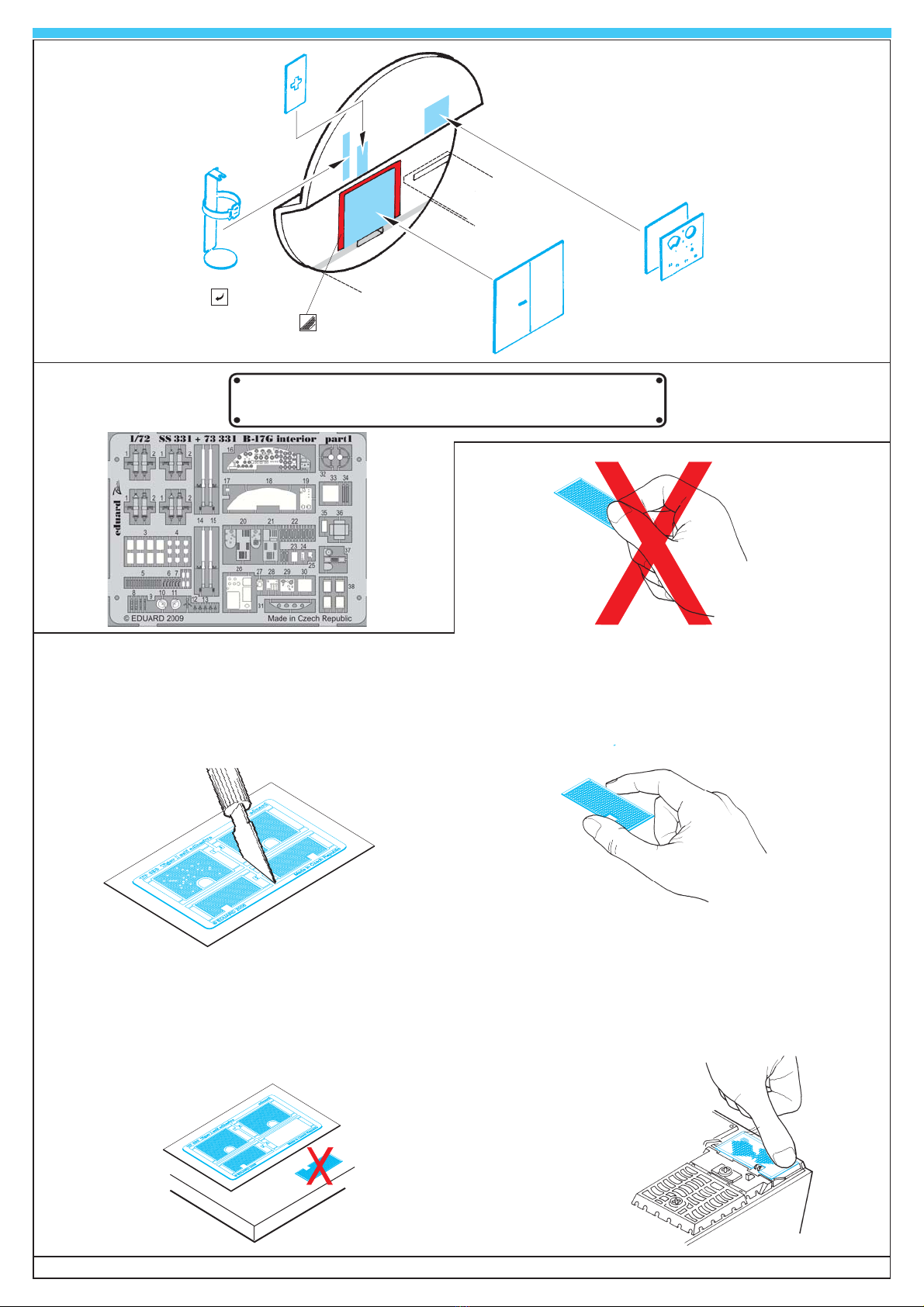

2. Do not inadvertently place etched componets on an

unwanted surface. Attempts to remove will result in

damage to your part.

2. Nepokládejte samolepící díly na volné plochy. Pokud

je omylem přilepíte, při pokusu o odlepení dojde k

poškození dílu.

3. Do not touch the adhesive areas of the etched components.

3. Nesahejte na části dílů, na kterých je naneseno lepidlo.

1. Separate the etched components from their frames on the

protective paper. Removal from the paper is done only after

separation of the parts from the frames.

1.Samolepící díly oddělujte od rámečku na podkladovém

papíře. Po oddělení je sejměte z krycího papíru.

4. Hold the parts by the edges, or at areas free of adhesive.

4. Samolepící díly berte za hrany nebo za části, na kterých

není nanesené lepidlo.

5. Lightly place the component in the desired location and

position. Adjust as required. The component will by

permanently affixed when pressed onto its intended

location, its location can be adjusted.

5. Díl lehce položte do pozice, ve které má být nalepen.

Upravte přesnou pozici a přimáčkněte. Díl dokonale přilne

až po přimáčknutí, před přimáčknutím lze dílem opatrně

manipulovat.

B-17G interior S.A.

7/7 73 331

107 103
