Eaton CEAG SL 3301 Manual de servicio

Montage- und Betriebsanleitung

Mounting and Operating Instructions

CEAG SL/RZ 3301

CEAG SL/RZ 3301 CG-S

Zielgruppe: Elektrofachkraft

Target group: Skilled electricians

Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch

Intended Application: Emergency Lighting, not suitable for private use

2Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

Inhaltsverzeichnis

1 NORMENKONFORMITÄT. . . . . . . . . . . . . . . 4

2 AUFBAU DER LEUCHTE ............... 5

2.1 MASSBILDER. . . . . . . . . . . . . . . . . . . . . . . . 6

2.2 AUFDRUCK ......................... 7

3 PRODUKTBESCHREIBUNG ............. 8

3.1 VERWENDUNGSBEREICH. . . . . . . . . . . . . . 8

3.2 TECHNISCHE DATEN.................. 8

4 MONTAGE .......................... 9

5 ADRESSIERUNG ....................10

6 FUNKTIONSPRÜFUNG ................11

7 WARTUNG ..........................11

8 ENTSORGUNG.......................11

Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

Contents

1 CONFORMITY WITH STANDARDS ....... 4

2 CONSTRUCTION OF THE LUMINAIRE .... 5

2.1 DIMENSIONAL DRAWINGS ............ 6

2.2 TYPE LABEL ........................ 7

3 PRODUCT DESCRIPTION .............. 8

3.1 BRIEF DESCRIPTION/

SCOPE OF APPLICATION .............. 8

3.2 TECHNICAL DATA .................... 8

4 INSTALLATION....................... 9

5 ADDRESSING ......................10

6 FUNCTION TEST .....................11

7 SERVICING/MAINTENANCE ............11

8 DISPOSAL/RECYCLING................11

4Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

SICHERHEITSHINWEISE

• Die Leuchte ist bestimmungsgemäß in

unbeschädigtem und einwandfreiem Zu-

stand zu betreiben!

• Als Ersatz dürfen nur Originalteile von

CEAG verwendet werden!

• Vor der ersten Inbetriebnahme muss die

Leuchte entsprechend den im Abschnitt

Installation genannten Anweisungen ge-

prüft werden!

• Bei Durchführung von Arbeiten an der

Notleuchte sicherstellen, dass die Not-

leuchte spannungsfrei geschaltet ist!

Beachten Sie dabei die unterschiedlichen

Versorgungen der Notleuchte bei Normal-

und Batteriebetrieb. Bild 1 zeigt das Hin-

weisschild auf der Notleuchte.

• Die Notleuchtenkennzeichnung vorneh-

men: Stromkreis und Leuchtennummer

zuordnen und eintragen.

• Die Protokollführung gemäß der nationa-

len Vorschriften ist durchzuführen (entfällt

bei automatischer Protokollierung)!

• Alle Fremdkörper müssen vor der ersten

Inbetriebnahme aus der Leuchte entfernt

werden!

• Beachten Sie bei allen Arbeiten an der

Leuchte die nationalen Sicherheits- und

Unfallverhütungsvorschriften und die

nachfolgenden Sicherheitshinweise in der

Betriebsanleitung, die mit einem ver-

sehen sind!

SAFETY INSTRUCTIONS

• The device shall only be used for its

intended purpose and in undamaged and

perfect condition!

• Only genuine CEAG spare parts may be

used for replacement and repair!

• Prior to its initial operation, the luminaire

will have to be checked in accordance

with the instructions as per section Instal-

lation!

• When working on the emergency lumi-

naire make sure that it is disconnected

from the voltage! Pay attention to the

different power supplies in mains or bat-

tery operation. Fig. 1 shows the indication

label on the emergency luminaire.

• Carry out the marking of the emergency

luminaire: Assign the circuit, the luminaire

No. and enter them.

• Recording in the minutes shall be per-

formed in compliance with the national

regulations (is deleted in case of auto-

matic recording).

• Any foreign matter shall be removed from

the luminaire prior to its initial operation!

• While undertaking any servicing on the

luminaire, the national safety rules and

regulations for prevention of accidents

shall be observed as well as the safety

instructions included in these operating

instructions marked with a .

1 Normenkonformität

Leuchte für Notbeleuchtung gem.

EN 60 598-2-22, zum Anschluss an Sicherheits-

beleuchtungsanlagen gem. DIN VDE 0100-718,

EN 50 172 und E DIN VDE 0108-100.

Verwendetes EVG konform mit: EN 60 929,

EN 61 347-2-3 und EN 61 347-2-4.

Gemäß ISO 9001 entwickelt, gefertigt und

geprüft.

1 Conformity with standards

Luminiare for emergency lighting acc. to

EN 60 598-2-22 for connection to safety

luminaire systems acc. to DIN VDE 0100-718,

EN 50 172 and E DIN VDE 0108-100.

Used ECG is conform to: EN 60 929,

EN 61 347-2-3 and EN 61 347-2-4.

Designed, manufactured and tested according to

DIN EN ISO 9001.

Bild 1 / Fig. 1

* * ******

IMPORTANT

gem./acc.to IEC 60598-2-22:2014

Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

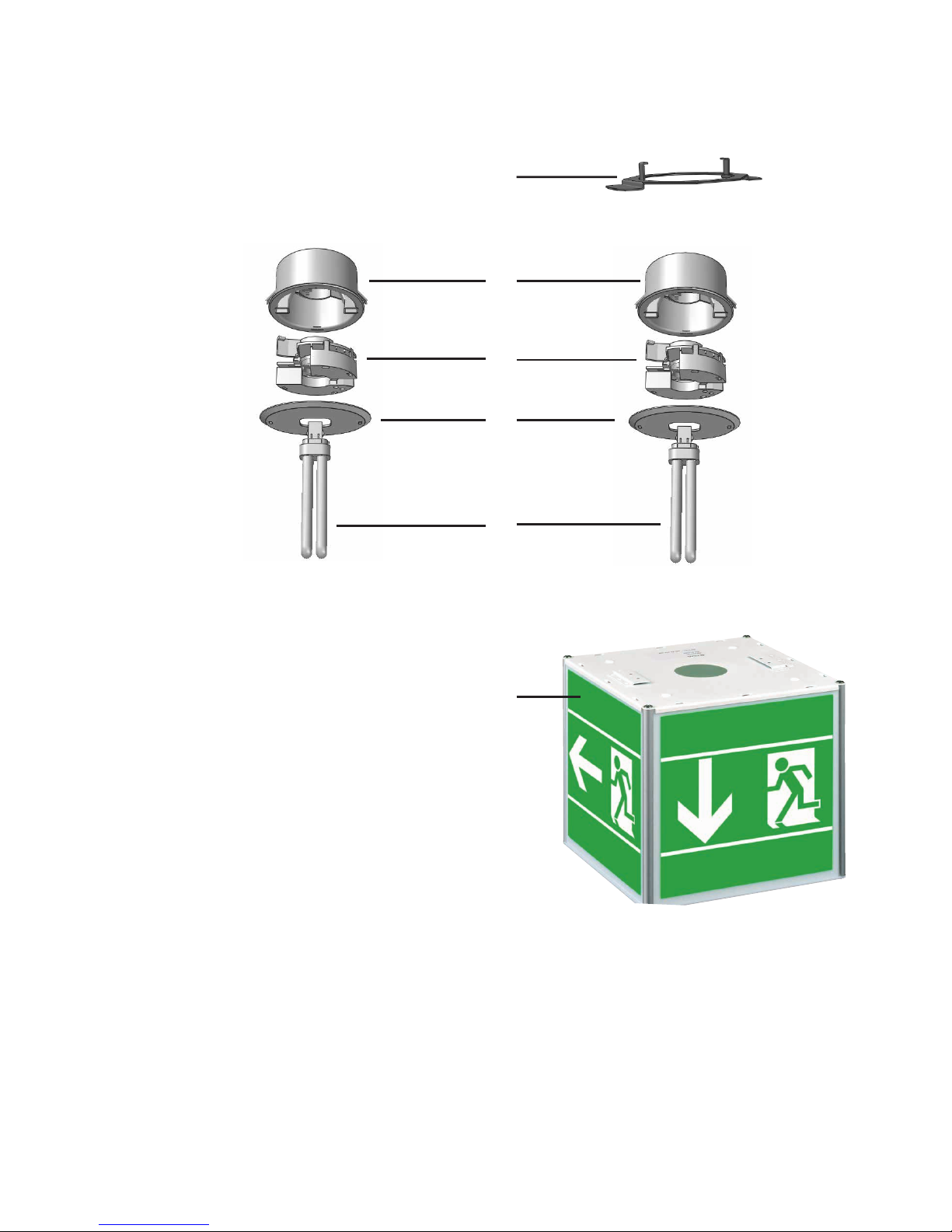

2 Aufbau der Leuchte 2 Construction of the luminaire

SL 3301 CG-S / SL 3301 RZ 3301 CG-S / RZ 3301

Nur die Ausführung „CG-S“ ist mit

Adressschaltern ausgestattet.

1 Enclosure

2 Electronic ballast (EVG) with address switch

(for ... CG-S only)

3 Cover

4 Lamp

5 Mounting plate for cube fixing

6 Exit-cube (Option)

1 Leuchtenkörper

2 Elektr. Vorschaltgerät (EVG)

(Nur ...CG-S mit Adressschaltern )

3 Abdeckplatte

4 Leuchtmittel

5 Befestigungsblech für Würfelmontage

6 Rettungszeichenwürfel (Option)

6Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

Deckeneinbau / Recessed ceiling mounted

mit RZ-Würfel / with Exit-cube

Betoneingießkasten /

Concrete ceiling box

Einbauhöhe

innen

Insert height

125–165 mm

Aufbauhöhe

Mounting

height

135–175 mm

Haltelasche für

Schutzschlauch

Fixing strips for

protecting hose

D=110

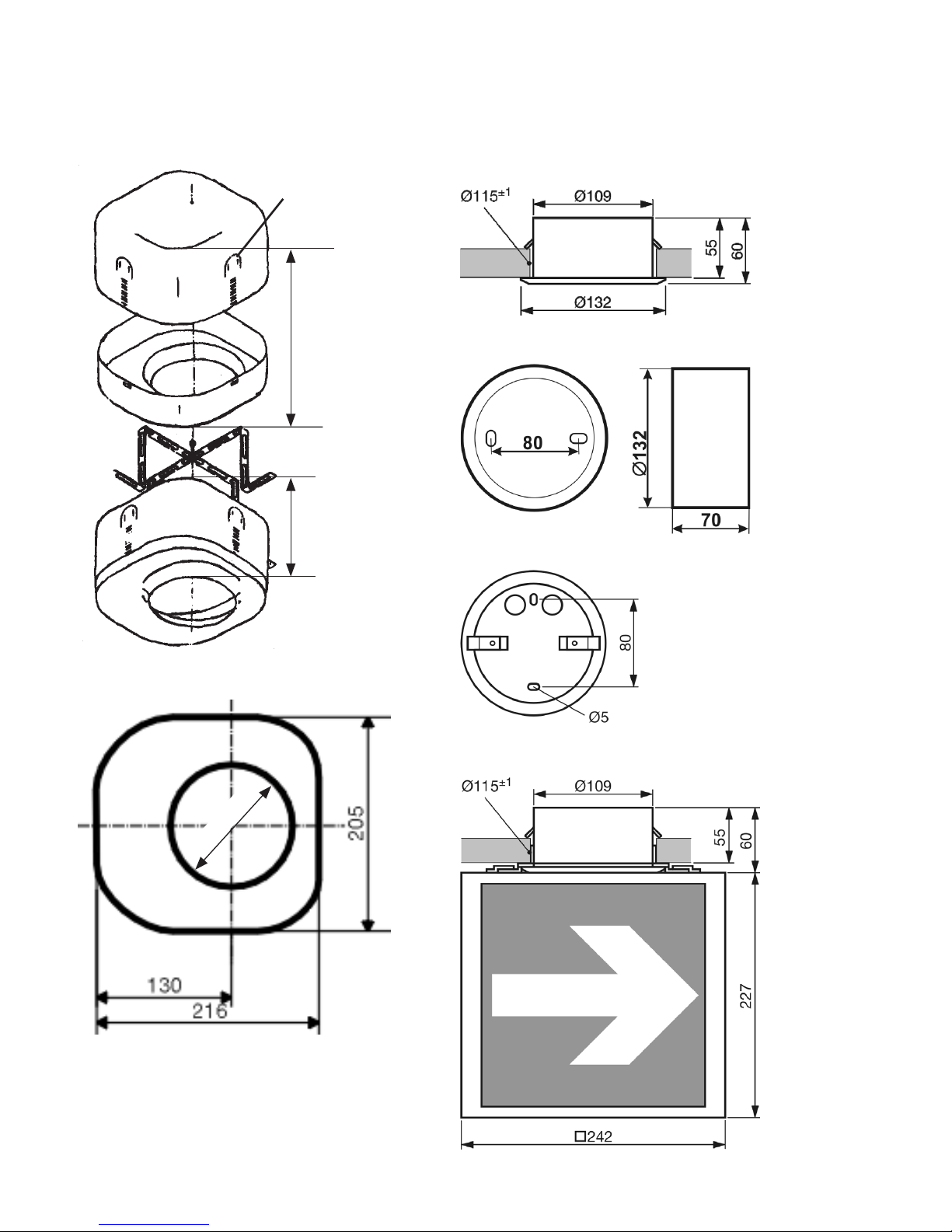

2.1 Maßbilder 2.1 Dimensional Drawings

SL/RZ 3301 CG-S

SL/RZ 3301

Deckenaufbaurohr / Ceiling tube

Montageplatte / Mounting plate

Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

EVG 13.3 R

EVG 13.3 R V-CG-S

CEAG Notlichtsysteme GmbH

D-59494 Soest

Made in Germany

9...10mm

0,5...2,5

Temp. Test

tc=75°C max.

1x10-13W

TC/DEL

ta -20°C...+60°C

U:220-240V

P:10-13W

f:50 Hz

I:0,1A~

N 13W

U:176-275V

I:0,05A=

N 13W

U:500V

OUT

λ: 0,6

CEAG Notlichtsysteme GmbH

D-59494 Soest

Made in Germany

address

9...10mm

0,5...2,5

Temp. Test

tc=75°C max.

1x10-13W

TC/DEL

ta -20°C...+60°C

U:220-240V

P:10-13W

f:50 Hz

I:0,1A~

N 13W

U:176-275V

I:0,05A=

N 13W

U:500V

OUT

λ: 0,6

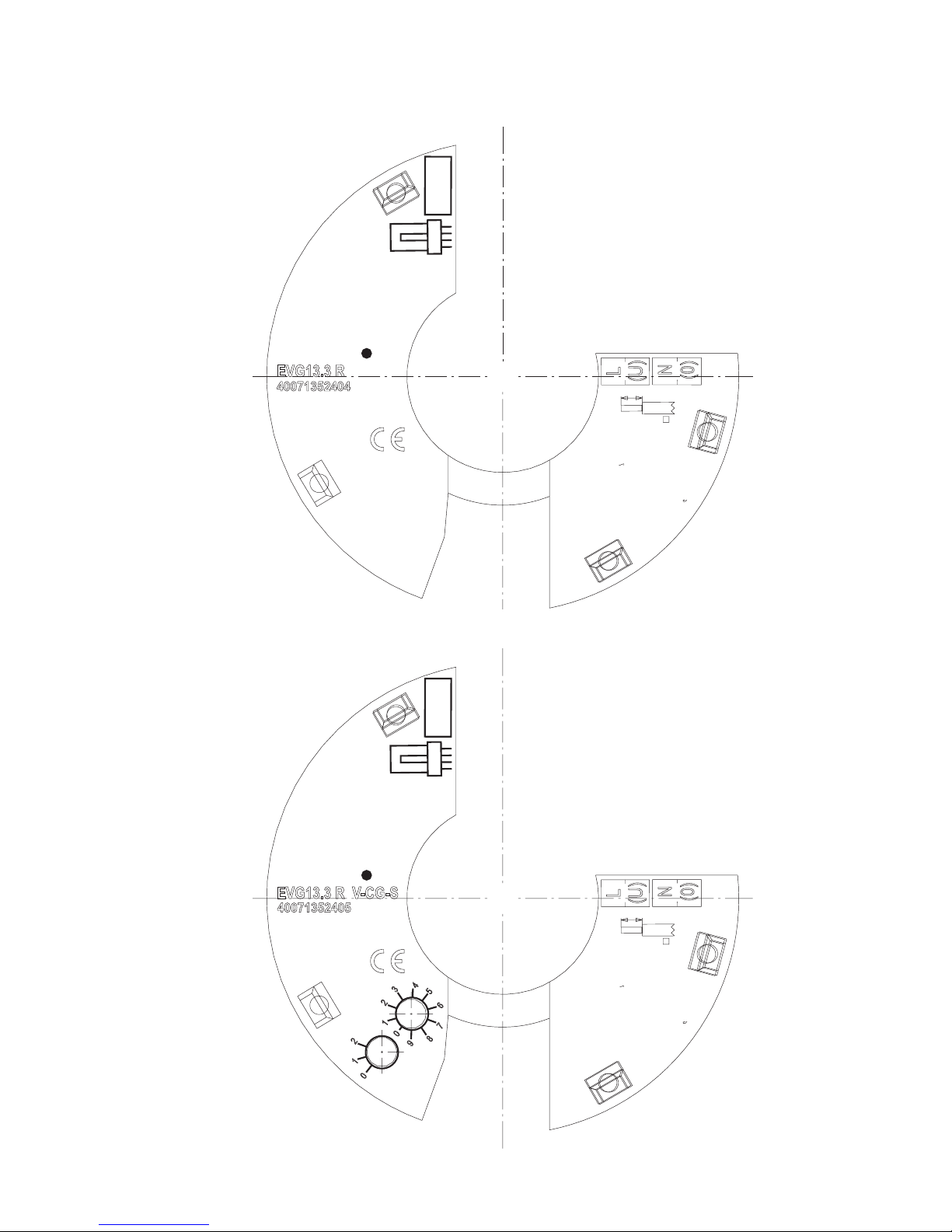

2.2 Aufdruck 2.2 Type label

8Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

3 Produktbeschreibung

3.1 Verwendungsbereich

Rettungs- oder Sicherheitsleuchten für den

Betrieb an CEAG Sicherheitsbeleuchtungs-

anlagen mit Einzelleuchtenüberwachung

(Cewa-Guard-Technologie) und/oder mit pro-

grammierbarer Schaltbarkeit im Endstromkreis

(STAR-Technologie) geeignet.

Die Leuchten SL/RZ 3301 sind ohne Über-

wachungselektronik ausgerüstet und somit

weder adressierbar, noch schaltbar.

3 Product description

3.1 Brief description/

Scope of application

Exit or safety luminaire, suitable for operation on

CEAG safety lighting systems with single lumi-

naire monitoring (Cewa-Guard-Technology) and/

or with programmable switching mode in the

outgoing circuit (STAR-technology).

The SL/RZ 3301 is not fitted with monitor-

ing electronic and so neither addressable nor

switchable.

3.2 Technische Daten 3.2 Technical Data

Deckenausschnittsmaß

Ceiling cut-out

Ø 112 ± 1 mm

Gehäusematerial

Material of enclosure

Kunststoff

Plastics

Montageart

Type of mounting

Deckenaufbau / Deckeneinbau

Recessed and surface ceiling mounting

Gewicht inkl. Rettungszeichenwürfel

Weight (incl. cube)

2,26 kg

2.26 kg

Netzanschlussklemmen

Terminals

Doppelbelegungsklemmen 2 x 2,5 mm² max 6 A

Loop terminals 2 x 2.5 mm² max 6 A

Anschlussspannung

Power input

220-240 V 50/60 Hz

176 - 275 V DC

Standby Verlustleistung bei 230V/50Hz

Standby power loss

< 0,5W

< 0.5W

Stromaufnahme Batteriebetrieb

Rated current (DC)

TC DEL 10 W: 0,035 mA / 0.035 mA

TC DEL 13 W: 0,050 mA / 0.050 mA

Netzanschlussleistung

Power consumption (AC)

TC DEL 10 W: 16 VA

TC DEL 13 W: 23 VA

Leistungsfaktor

Power factor

0,6

0.6

Einschaltstossstrom

Inrush current

3A/ms

Betriebsfrequenz

Operating frequency

44kHz

Zulässiger Temperaturbereich

Perm. ambient temperature

-10 °C .. +40 °C

Leuchtmittel

Lamp

10 W/ TC DEL

13 W/TC DEL

Lichtstrom ΦE/ΦNenn

am Ende der Nennbetriebsdauer

Luminous ﬂux ΦE/ΦNenn

at the end of rated operating time

75 %

Schutzklasse

Insulation class

Schutzart nach EN 60527

Protection category acc. to EN 60527

IP 20

Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

ACHTUNG!

Beachten Sie die für das Errichten und

Betreiben von elektrischen Betriebsmitteln

geltenden Sicherheitsvorschriften, das

Gerätesicherheitsgesetz so wie die allge-

mein anerkannten Regeln der Technik!

Schalten Sie zu Arbeitsbeginn das System

spannungsfrei und sichern Sie es gegen

unbefugtes Einschalten.

Achten Sie auf festen Sitz der Klemm-

schrauben!

Belassen Sie montierte Verschlussstopfen in

nichtbenutzten Einführungen (IP-Schutz).

ATTENTION!

For the mounting and operation of electrical

apparatus, the respective national safety

regulations (e. g. equipment safety law for

Germany) as well as the general rules of

engineering will have to be observed.

Prior to installation turn off all power

supplies and secure against unauthorized

switching!

Pay attention to a tight fit of the terminal

screws!

Unused cable entries are left with their

locking plug fitted (IP protection).

4 Montage

SL 3301 CG-S / SL 3301

• Leuchtmittel entnehmen

• Abdeckplatte abnehmen; mit geeignetem

Schraubendreher Laschen entriegeln

• Elekt. Vorschaltgerät (EVG) abnehmen;

EVG im Leuchtenkörper gegen den Uhrzeiger-

sinn drehen, bis die Laschen entriegelt sind

• Bei Montage in Zwischendecke:

Montageöffnung ausschneiden (Ø112 mm)

• Zuleitung durch den Leuchtenkörper führen

• Leuchtenkörper anbauen

• Netzverbindung (L(U), N(0)) herstellen

• Leuchte adressieren

(siehe Kapitel „5 Adressierung“)

• EVG einsetzen und durch Drehung im

Uhrzeigersinn einrasten

• Abdeckplatte aufsetzen

• Leuchtmittel einsetzen

• Leuchte kennzeichnen

RZ 3301 CG-S / RZ 3301

Einbau wie SL 3301 CG / SL 3301, jedoch

muss vor EInbau des Leuchtenkörpers das

Befestigungsblech auf den Leuchtenkörper

aufgeschoben werden.

Abschließend:

– Würfel auf das Befestigungsblech aufsetzen

und durch Drehen einrasten.

– Leuchte kennzeichnen.

4 Installation

SL 3301 CG-S / SL 3301

• Dismount light source

• A slotted screw driver is inserted into the lat-

eral recess on the cover to remove the cover

• Remove electronic ballast (EVG);

turn EVG counterclockwise until latch can be

unlocked

• Installation into recessed ceilings:

effective aperture Ø 112 mm

• Insert wiring through the enclosure.

• Fix enclosure

• Connect mains to terminals L (U), N (0)

• Address luminaire (see chapter 5)

• Insert EVG; turn EVG clockwise until it click

into place

• close cover

• Insert light source

• Mark luminaire

RZ 3301 CG-S / RZ 3301

See SL 3301... Prior to fixing the mounting plate

for the Exit-cube has to be slipped onto the

enclosure.

– Set Exit-cube onto mounting plate and rotate

to fix to the bayonet of the mounting plate.

– Mark luminaire.

10 Manual CEAG SL/RZ 3301 30080001627_G September 2018 www.ceag.de

5 Adressierung

Stellen Sie die individuelle Leuchtenadressierung

an den Adressschaltern 1 und 2 ein. Verwenden

Sie einen geeigneten Schraubendreher (Pfeil auf

Zahl). Soll die Leuchte z.B. nicht überwacht wer-

den, ist immer die Stellung 0/0 einzustellen.

Die Leuchten SL/RZ 3301 sind nicht mit einer

Überwachungselektronik ausgerüstet und nicht

adressierbar.

5 Addressing

Before fitting the screen or bowl, the addressing

of the individual luminaires will have to be

performed. To do so, the desired address

(1 - 20) is set on the address switch by means

ofa suitable screw driver (Arrowhead to No.). If

the luminaire should not be monitored the code

0/0 has to be selected.

The luminaires SL/RZ 3301 is not equipped with

monitoring circuit and will not be addressable.

6 Funktionsprüfung

Führen Sie eine Funktionsprüfung nach Einbau

des Gesamtsystems durch.

6 Function test

After complete installation a functional test of the

whole system is reqired.

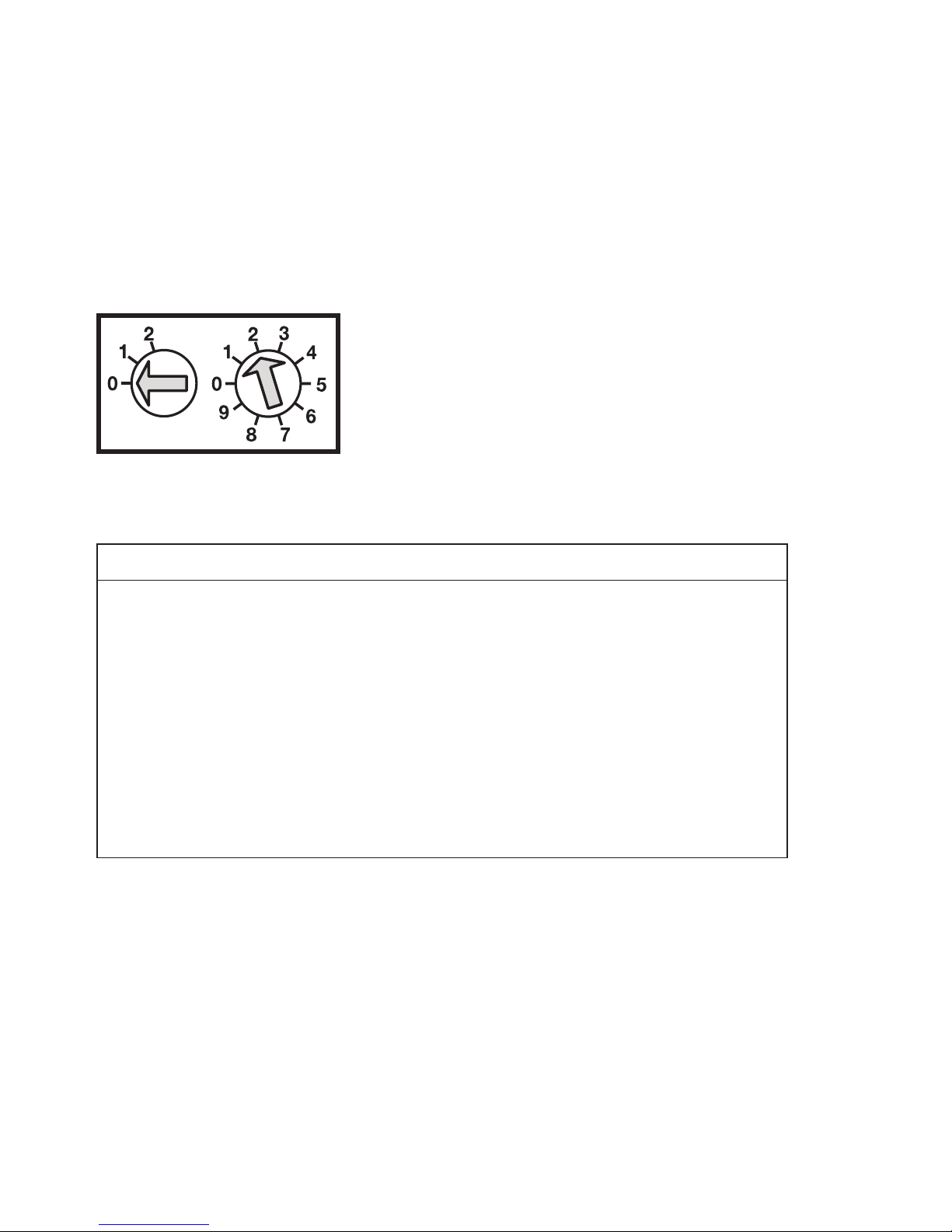

Adresschalter 1 Adresschalter 2

Address switch 1 Address switch 2

Adressschalter 1

address switch 1 Adressschalter 2

address switch 2 Leuchtenadresse

Luminaire address

0 0 Überwachung aus / Monitoring off

0 1 1

0 2 2

..... ..... .....

1 0 10

1 1 11

1 2 12

..... ..... .....

2 0 20

2 1 nicht zul. / not permissable

2 2 nicht zul. / not permissable

..... ..... .....

2 9 nicht zul. / not permissable

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Equipo de iluminación de Eaton

Eaton

Eaton Streetworks Caretaker Manual de usuario

Eaton

Eaton CEAG CGLine Series Manual de servicio

Eaton

Eaton Cooper Lighting Fail-Safe Terrapin Series Manual de usuario

Eaton

Eaton Crouse-hinds series Manual de usuario

Eaton

Eaton SM87HXB Manual de usuario

Eaton

Eaton FlexiTech Exit Dual AT Manual de usuario

Eaton

Eaton LUMARK Crosstour MAXX Manual de usuario

Eaton

Eaton Crouse-hinds series Manual de usuario

Eaton

Eaton Sure-Lites XR6C-LED Manual de usuario

Eaton

Eaton Crouse-hinds series Manual de usuario

Eaton

Eaton HALO E7 TAT Non-IC New Construction Series Manual de usuario

Eaton

Eaton Crouse-hinds series Manual de usuario

Eaton

Eaton SURE-LITES SELA Manual de usuario

Eaton

Eaton CEAG W 270.3 Manual de servicio

Eaton

Eaton Crouse-hinds series Manual de usuario

Eaton

Eaton HALO Commercial PR6M Series Manual de usuario

Eaton

Eaton Sure-Lites LPX Series Manual de usuario

Eaton

Eaton LUMARK Crosstour MAXX Manual de usuario

Eaton

Eaton RoundTech MR SEO Manual del propietario

Eaton

Eaton FlexiTech AT L Series Manual de usuario

Eaton

Eaton Metalux FPX Manual de usuario

Eaton

Eaton XB4 Manual de usuario

Eaton

Eaton HALO Commercial PD6 Manual de usuario

Eaton

Eaton HALO HLA3 Manual de usuario

Manuales populares de Equipo de iluminación de otras marcas

Brizo

Brizo 8SP-MU-4 Manual de usuario

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manual de usuario

IKEA

IKEA BJÖRKSPIREA Manual de usuario

Laserworld

Laserworld Evolution Series ES-400RGB Manual de usuario

Alien

Alien RG STAR Manual de usuario

EuroLite

EuroLite LED B-40 Manual de usuario

Qazqa

Qazqa Suplux SL 3 Black 103062 Manual de usuario

Commercial Electric

Commercial Electric 54568141 Manual de usuario

CREE LIGHTING

CREE LIGHTING 304 Series Manual de usuario

Goobay

Goobay 49867 Manual de usuario

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manual de usuario

Alkalite

Alkalite Krypton KT-81 Manual de usuario

Clas Ohlson

Clas Ohlson GU10 Manual de usuario

DTS

DTS DELTA 10 F Manual de usuario

ring

ring Solar Steplight Manual de usuario

One Stop Gardens

One Stop Gardens 57696 Instrucciones de montaje

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manual de usuario

SIREM

SIREM Swimeo A2 Manual de usuario
