Eaton BZM1-XTVD Manual

Instruction Leaflet

Montageanweisung

Notice d’installation

Instrucciones de montaje

Istruzioni per il montaggio



Инструкция по монтажу

Montagehandleiding



Montagevejledning

Οδηγίες εγκατάστασης

Instruções de montagem

Monteringsanvisning

Asennusohje

Návod k montáži

Paigaldusjuhend

Szerelési utasítás

Montāžas instrukcija

Montavimo instrukcija

Instrukcja montażu

Navodila za montažo

Návod na montáž

Монтажни инструкции

Instrucţiuni de montaj

Upute za montažu

Kullanma Talimatı

Инструкција за монтажу

Intruksjonsblad

Монтажна інструкція

ت ا ة 

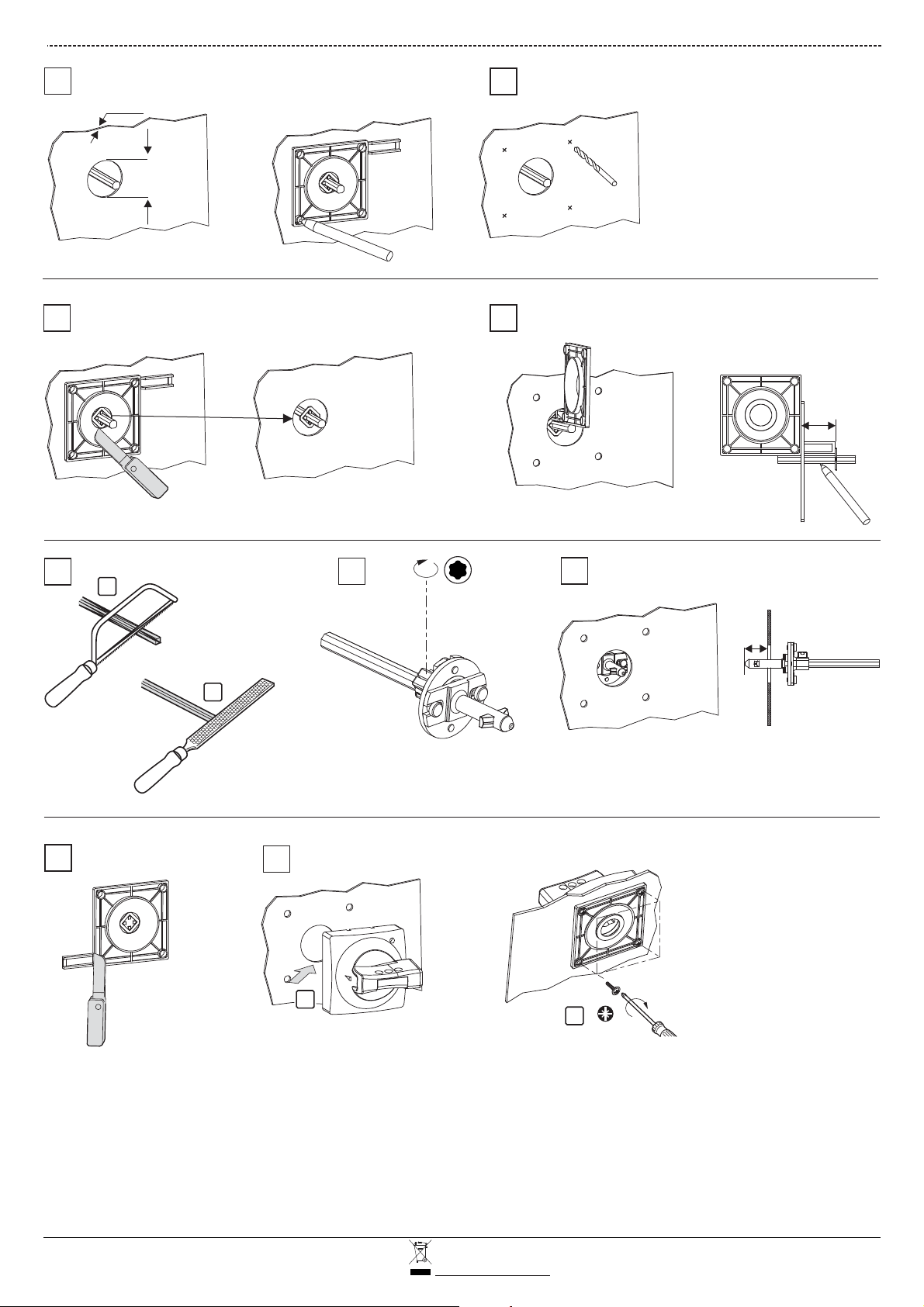

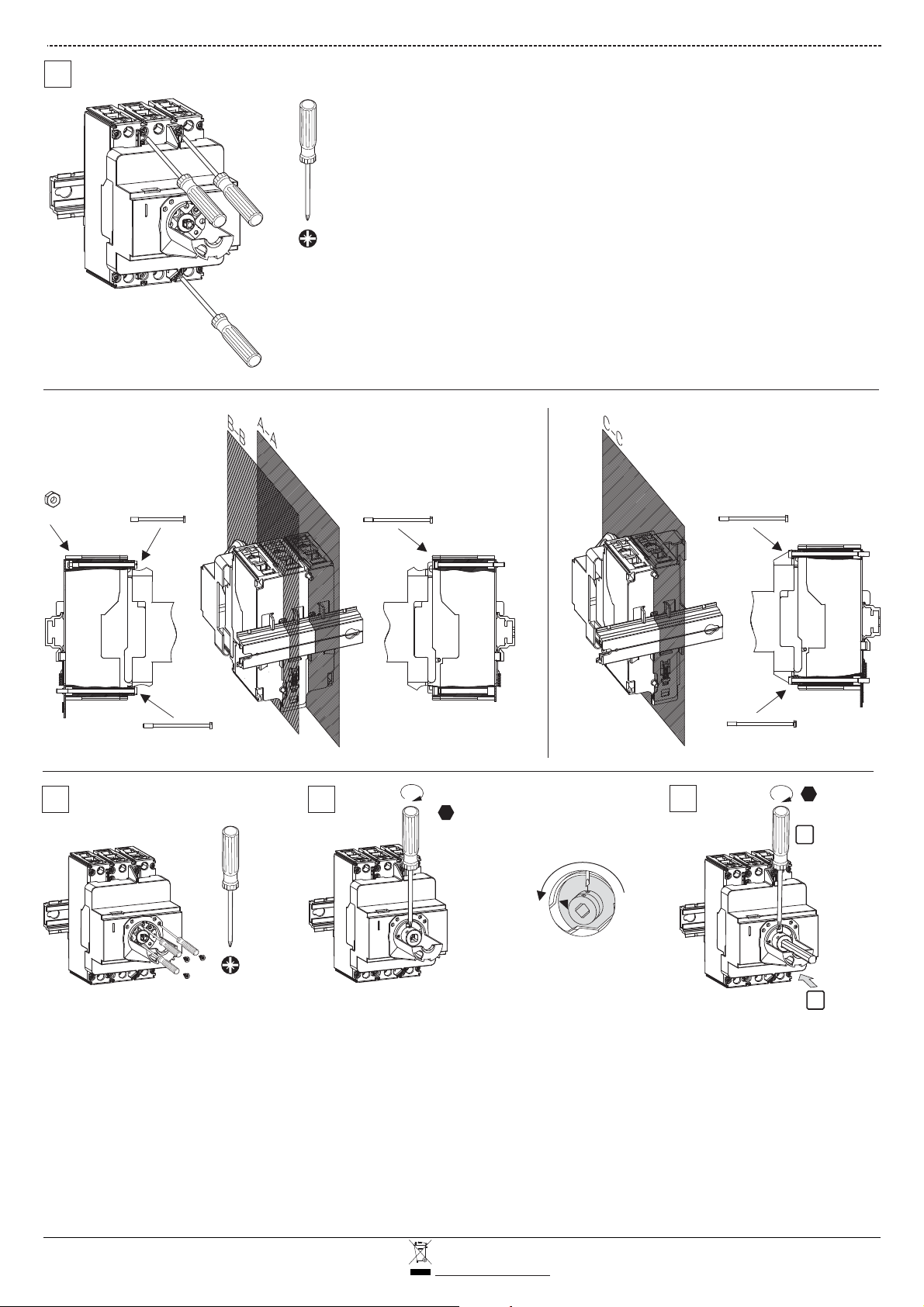

SIMPLE: Mounting of the rotary handle

25mm

113,5mm

tripped

BZM1 - XTVD

MA-bzm1-xtvd.cdr / 10.2020j / IL012097ZU / 145501011

Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria

3, 4pole 2pole

B-B A-A

C-C

3 4 5

1Nm

3mm

2.5Nm

3mm

2.5Nm

M4x70

M4x60

MA-bzm1-xtvd.cdr / 10.2020j / IL012097ZU / 145501011

Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria

8 9

10 11 12

13 14

40 mm

2-5 mm

ø 8.0 mm

23mm

+-1

PZ2

36mm

+-0,5

MA-bzm1-xtvd.cdr / 10.2020j / IL012097ZU / 145501011

Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria

IP10

1 Nm

8,85 lb-in

3ø4..8m

Activation of the door interlock

Standard operating handle functionality

Test/Operational sequence

TRIP

RESET

TRIP

RESET

TRIP

RESET

TRIP

RESET

TRIP

RESET

OFF

TRIP

RESET

MA-bzm1-xtvd.cdr / 10.2020j / IL012097ZU / 145501011

Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria
