Eaton BZM2 Manual

Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria MA-bzm2.qxd / 08.2019m / IL012058ZU / 145501008

www.eaton.com/recycling

Attention: BZM2-S... only with magnetic release without thermal release (CBI)

Instruction Leaflet

Montageanweisung

Notice d’installation

Instrucciones de montaje

Istruzioni per il montaggio



Инструкция по монтажу

Montagehandleiding



Montagevejledning

Οδηγίες εγκατάστασης

Instruções de montagem

Monteringsanvisning

Asennusohje

Návod k montáži

Paigaldusjuhend

Szerelési utasítás

Montāžas instrukcija

Montavimo instrukcija

Instrukcja montażu

Navodila za montažo

Návod na montáž

Монтажни инструкции

Instrucţiuni de montaj

Upute za montažu

Kullanma Talimatı

Инструкција за монтажу

Intruksjonsblad

Монтажна інструкція

ت ا ة 

BZM2 SIMPLE - COMPACT - SAFE...

BZM2 (6Nm): BZM2 BT (10Nm):

90o

3-pole > 105 mm,4

25 mm² - 120 mm²

>45mm

Æ8,5

<12

<25

Æ8,5

<10

<24

Æ8,5

<24

SIMPLE: Mounting position as required

SIMPLE: Kind of Connection as required

BZM2 BT

BZM2-XKP

BZM2 BT:

M4 x 60

Pozidrive Z2+Z3

slotted screwdriver

( 3mm)<

Allen Key

5.0mm

BZM2

BZM2-XKP

BZM2:

M4 x 60

Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria MA-bzm2.qxd / 08.2019m / IL012058ZU / 145501008

www.eaton.com/recycling

Montage

Mounting

Montaggio

Montaje

OFF

M22-K10

M22-K01

2 x 0.75 - 2.5 mm²

0.8 Nm

th =e

Ue(V) Ie(A)

AC-15

DC-13

115 4

230 4

400 2

500 1

24 3

42 1.7

60 1.2

110 0.6

220 0.3

SIMPLE: The installation of the auxiliary contacts

0.8 Nm

M22-K10

M22-K01

Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria MA-bzm2.qxd / 08.2019m / IL012058ZU / 145501008

www.eaton.com/recycling

Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria MA-bzm2.qxd / 08.2019m / IL012058ZU / 145501008

www.eaton.com/recycling

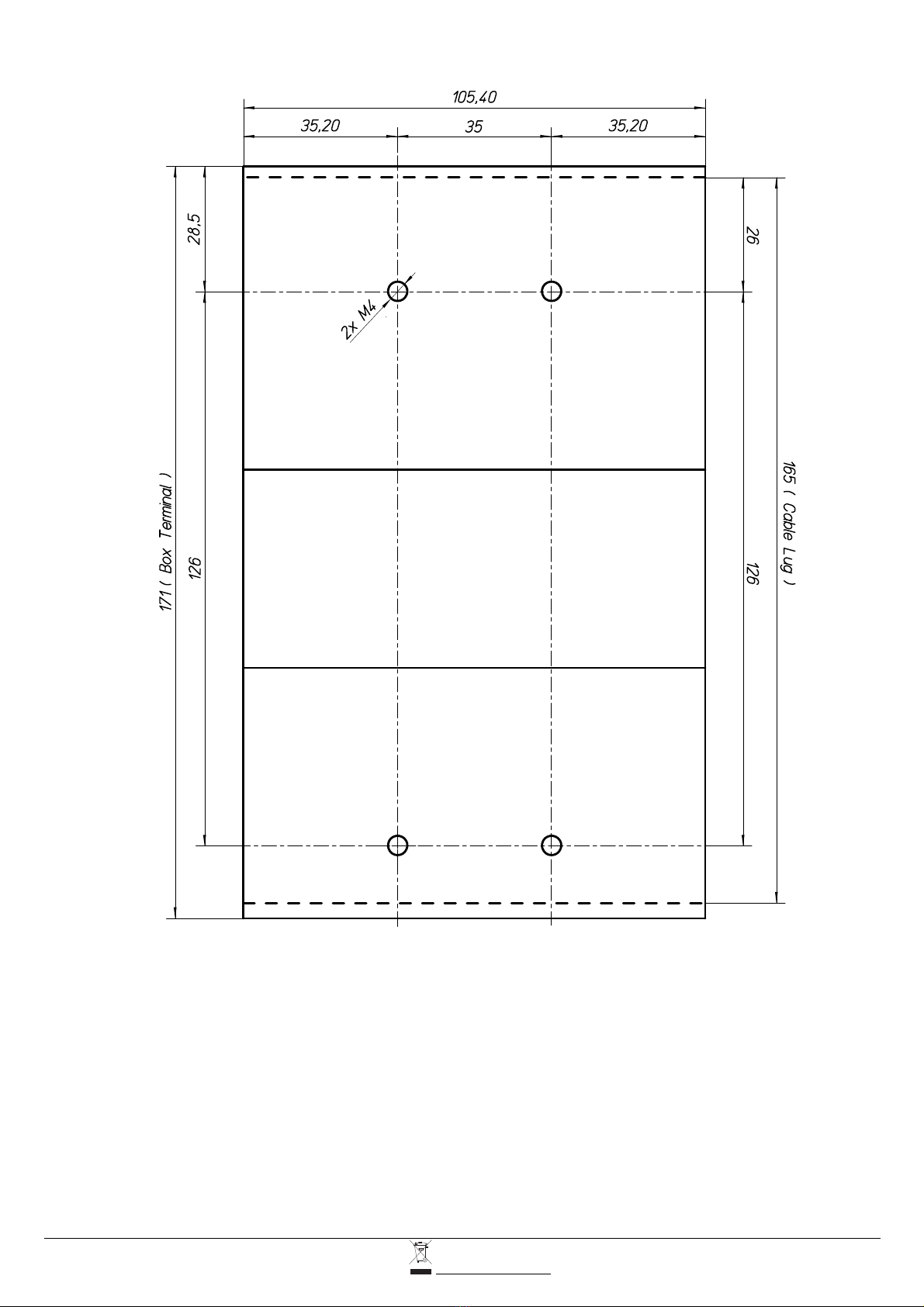

COMPACT: The Dimensions
