EAS Electric ECH R32 Series Manual de usuario
Le agradecemos la compra de nuestro producto.
Antes de usar la unidad, lea este manual detenidamente y consérvelo para
posibles consultas.
Control por cable Modular Chiller
Manual de instalación y usuario
V.1
V.1
● Este manual proporciona una descripción detallada
de las precauciones que se deben adoptar durante el
funcionamiento.
● Para garantizar un servicio correcto del mando a dis-
tancia por cable, lea este manual cuidadosamente
antes de usar la unidad.
● Para posibles consultas futuras, conserve este ma-
nual después de leerlo.
V.1
4
Contenido
1 Precauciones de seguridad .................................................1
2 Descripción general del control por cable ...........................3
3 Operaciones de menú .........................................................5
4 Manual de instalación ........................................................27
5 Información y código de fallos ...........................................39
6 Tabla adjunta sobre Modbus .............................................43
V.1
4 1
1 Precauciones de seguridad
El producto y las Instrucciones de funcionamiento e instalación re-
gistran el siguiente contenido, incluido el método de funcionamiento,
cómo evitar daños a terceros y pérdidas de propiedad, y cómo utilizar
el producto de forma correcta y segura. Lea el texto después de en-
tender el contenido (identicación y mapas de marcadores) a conti-
nuación, y observe las precauciones descritas a continuación.
!
Cuidado
Lea con atención las precauciones de seguridad antes de la instalación.
Las precauciones de seguridad importantes se describen a continuación y deben
observarse. Signicado de las marcas:
!
Cuidado Signica que la manipulación inadecuada puede provocar lesiones
personales o daños materiales.
!
Atención Significa que una manipulación inadecuada puede provocar la
muerte o lesiones graves.
Una vez completado el trabajo de instalación, conrme que el funcionamiento
de prueba es normal y entregue el manual al cliente para que lo conserve y siga
para el mantenimiento del equipo.
[Nota]: Las llamadas "lesiones" signican los daños que no requieren
hospitalización o tratamiento a largo plazo, en general, se reeren a
heridas, quemaduras o descargas eléctricas. Los daños materiales se
reeren a pérdidas en bienes y materiales.
V.1
2
1 Precauciones de seguridad
Icono Nombre
Indica "prohibido". El signicado especíco de la prohibición se pro-
porciona mediante grácos o texto en el icono o cerca de él.
Indica "obligatorio". El contenido obligatorio especíco se proporciona
mediante grácos o texto en el icono o cerca de él.
!
Atención
Instalación
conada a
profesiona-
les
El producto debe ser instalado por su distribuidor o por
un profesional cualificado. El operario que realice la
instalación debe haber adquirido los conocimientos pro-
fesionales pertinentes.
En caso de una instalación independiente, el funciona-
miento incorrecto puede provocar un incendio, una des-
carga eléctrica, o lesiones.
Precaución
en el uso
Prohibido
No rocíe aerosol combustible directamente sobre el
control por cable; de lo contrario, se puede provocar un
incendio.
Prohibido
No realice operaciones con las manos mojadas ni per-
mita que entre agua en el mando a distancia por cable;
de lo contrario, podría dañarse el mando a distancia por
cable.
Cuidado
No instale el equipo en lugares donde pueda filtrarse gas inflamable con
facilidad. Si se filtran gases inflamables alrededor del control por cable,
puede producirse un incendio.
V.1
2 3

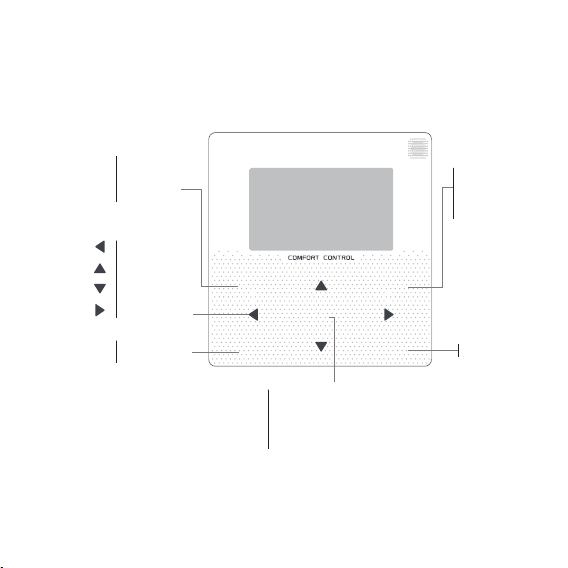

2 Descripción general del control por cable
Entre la estruc-
tura del menú
desde la página
de inicio
ON/OFF
Activa o desac-
tiva el modo de
funcionamiento.
Mueva el cursor
en la pantalla/
navegue por la
estructura de
menús/ajuste la
conguración
Permite volver al
nivel anterior
MENU
MENU
BACK
OK
ON/OFF
UNLOCK
(LONG PRESS)
UNLOCK
(LONG PRESS)
Con una
pulsación larga
permite desblo-
quear/bloquear
el mando
Permite continuar con el paso
siguiente cuando programe un
horario en la estructura del menú
y conrmar una selección para
entrar en el menú secundario de
la estructura de menús.
BACK
OK
V.1
4

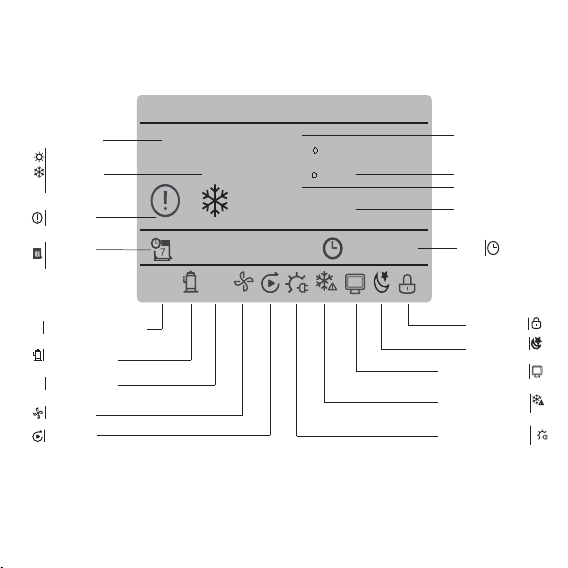

2 Descripción general del control por cable
20/11/2017
16
10:35 A
Tws
Tw
55
C
55
C
E1
60%
45%
60%
45%
MON
ONLINE
UNITES
ON COOL
ERROR
TIMER ONWEEKLY TIMER ON
Unidades en fun-
cionamiento Temperatura
seleccionada Tw
Temperatura actual Tw
ERROR actual
Icono bloqueo
Modo silencioso
activado
Control centralizado de
acceso a la red
Anticongelante o
descongelación
manual activado
Calentador eléctrico
externo activado
Icono
Timer
(TEMPORIZADOR)
Número de unidades
en paralelo
Modo de calefacción
Modo de
refrigeración
Icono de
alarma
Icono
WEEKLY
TIME
(PROGRAMACIÓN
SEMANAL)
Índice de funcionamien-
to del compresor
Funcionamiento del
compresor
Índice de funciona-
miento del ventilador
Bomba
de agua
activada
Ventilador
activado
V.1
4 5
3.3 Modo de con
3 Operaciones de menú
3.1 Desbloqueo/bloqueo
Cuando el control por cable esté
bloqueado, mantenga pulsado el botón "UN-
LOCK" durante 3 segundos para desbloquear-
lo, cuando " " no se muestre. En el estado
de desbloqueado, mantenga pulsado el botón
"UNLOCK" durante 2 segundos para blo-
quearlo, cuando " " se muestre y el control
por cable no se pueda utilizar. Si no se lleva a
cabo ninguna operación durante 60 segundos
en ninguna pantalla, el control por cable por
cable volverá a la página principal y se
bloqueará automáticamente; se mostrará el
icono de bloqueo.
3.2 Puesta en marcha/apagado
Si el control por cable está desbloqueado y
la unidad está activada, puede pulsar "ON/
OFF" para apagar la unidad solo en la
pantalla principal; cuando la unidad está
apagada, pulse "ON/OFF" para activarla. El
modo se puede cambiar solo en el modo de
apagado.
MON
20/11/2017
ON
ONLINE
UNITES
16
10:35 A
COOL Tws
Tw
7
C
25
C
60%
45%
MON
20/11/2017
10:35 A
COOL Tws 7
C
Tw 25
C
b. Modo de calefacción
MON
20/11/2017
10:35 A
Tws
Tw
55
C
25
C
HEAT
3.3 Modo de configuración
En el modo de desbloqueo, pulse el botón
"MENU" para acceder a la interfaz de congu-
ración del menú. Pulse los botones "▼" y "▲"
para seleccionar "MODE" y ajustar un modo,
y pulse el botón "OK" como se muestra en la
gura anterior para acceder al menú secunda-
rio (conguración de modo). Como se muestra
a continuación: Hay tres modos disponibles.
a. Modo de refrigeración
V.1
6
Con el botón de modo actual seleccionado
(parpadea), pulse "◄" y "►" para configurar
un modo o temperatura, y luego pulse "▼"
y "▲" para ajustar el modo y el valor de la
temperatura seleccionada. Después de llevar
a cabo la configuración, pulse el botón "OK"
para guardar los ajustes y volver a la página
de inicio o bien pulse el botón "BACK" para
volver a la interfaz anterior. Si no se lleva a
cabo ninguna operación durante 60 segundos,
el ajuste se guardará automáticamente y el
sistema volverá a la página principal.
3.4 Menú de usuario
Seleccione "USER MENU" para acceder al
menú de usuario. La interfaz muestra:
USER MENU
QUERY
TIMER
SILENT MODE
DOUBLE SETPOINT
1/2
ok
QUERY
USER MENU
TEMPERATURE COPENSATION
HEATER CONTROL(DISABLE)
DHW SWITCH(DISABLE)
2/2
ok
TEMPERATURE COPENSATION
Seleccione "QUERY" en la interfaz "USER
MENU" para acceder a la función de consulta.
La interfaz y el funcionamiento son los si-
guientes:
Pulse los botones "▼" y "▲" para seleccionar
la dirección del módulo que desee consultar (la
dirección offline se omite automáticamente).
Pulse el botón "OK" para acceder al siguiente
menú secundario o pulse "BACK" para volver
a la interfaz anterior; durante el funcionamien-
to en la página del menú, pulse "BACK" para
volver a la interfaz anterior. Después de acce-
der, la interfaz muestra:
SELECT THE QUERING ADDRESS
00
OK
QUERY
V.1
