Dyson Airblade WD06 Guía

1A + =

3 4

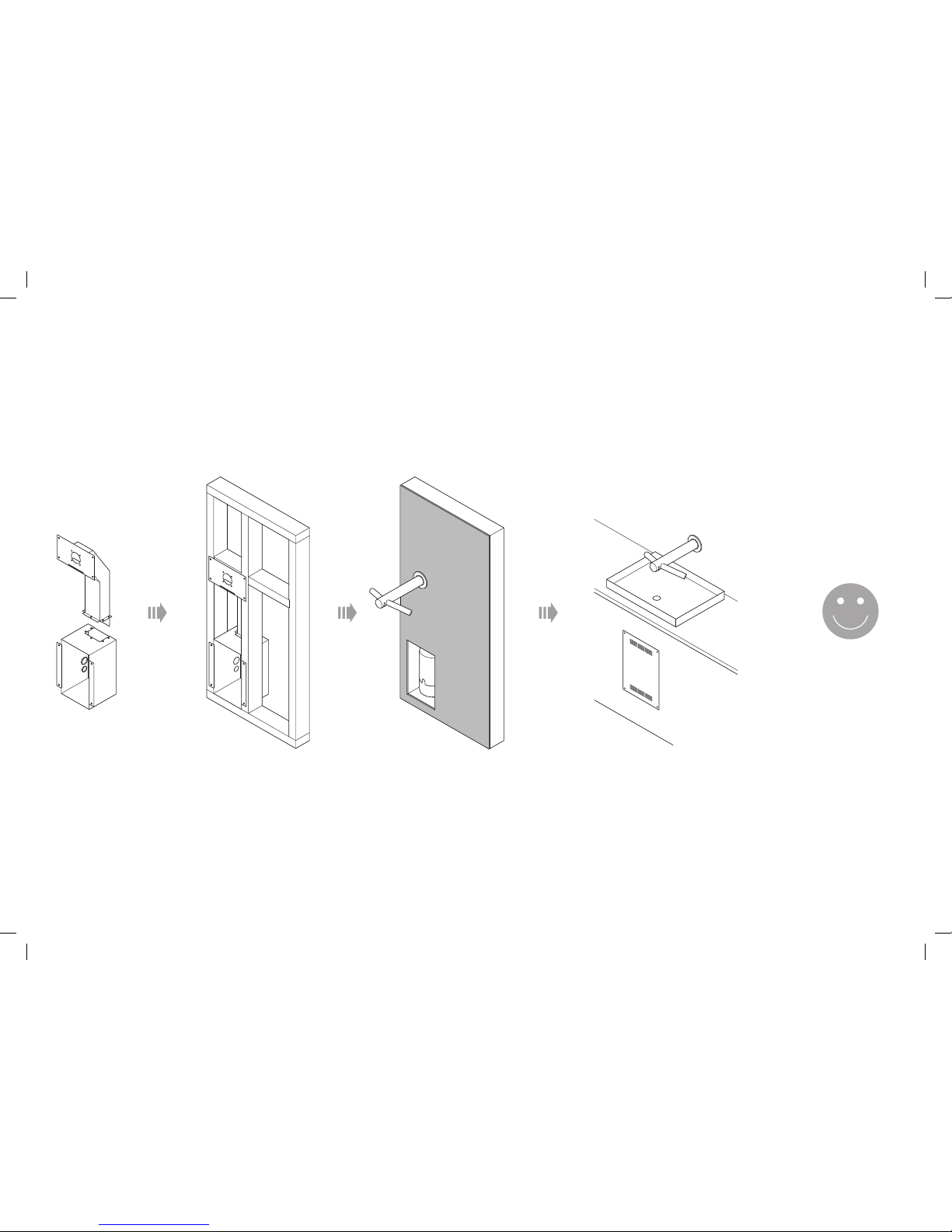

Installation Drawings

Схеми За Монтаж

Esquema Da Instalação

Schémas D’installation

安装图纸

Instalační Výkresy

Installationszeichnungen

Installationstegninger

Diseños De Instalación

Asennuspiirustukset

Schémas D’installation

Σχεδια Για Την

Εγκατασταση

Szerelési Rajzok

Instalacijski Nacrti

Gambar Pemasangan

הנקתה ירויא

Teikningar Vegna

Uppsetningar

Schemi Di Installazione

取り付け図

설치 그림

Lukisan Pemasangan

Installatietekeningen

Installasjonstegninger

Rysunki Montażowe

Desenhos De Instalação

Scheme Electrice

Изображения

Установки

      

Installationsritningar

Slike Za Montažo

Nákresy K Montáži

ภาพประกอบการติดตั ้ง

Kurulum Çizimleri

安裝圖紙

Монтажні Креслення

Dibujos De La

Instalación

airblade

wash

+dry

airblade

wash+dry

airblade

wash+dry

WD06

3 4

A(i)

57.5 m m

2.2inch

199.8mm 7.8inch

45mm

1.7inch

Ø 65mm

Ø 2.5inch

M5 x4

430.5mm 16.9inch340.4mm 13.4inch

260mm 10.2inch

370mm 14.5inch

350mm min

13.7inch min

385mm min

15.1inch min

100mm min

3.9inch min

Approx 1000mm Approx 39.3inch

Approx 955mm Approx 37.5inch

Approx 800mm Approx 31.4inch

A(ii)

E F

DCB

350mm min 13.7inch min

A B11

300mm min

11.8inch min

60mm

2.3inch

60mm

2.3inch

60mm

2.3inch

60mm

2.3inch

60mm

2.3inch

60mm

2.3inch

580mm min

22.8inch min

290mm min

11.4inch min

100mm min

3.9inch min

300mm min 11.8inch min

385mm min Min 15.1inch min

100mm min

3.9inch min

155 mm m ax

6.1inch m ax

J K L

G H

6°

60mm

2.3inch

60mm

2.3inch

60mm

2.3inch

60mm

2.3inch

3 4

21 210mm

~±5mm

8.2inch

~±0.19inch

~±100 0mm ~±39.3inch

~±80 0mm ~±31.4inch

822mm ~±5mm 32.3inch ~±0.19inch

~±955mm ~±37.5inch

6a 6b 6c

x2 x6

airblade

wash

dry

8c 8d 8e 8f

78a 8b

clik

11a 11b 11c 11d

9a 9b 9c 10

x2 x1
