Dynex DX-DRTVM112 Guía de inicio rápido

Support mural discret pour

téléviseurs

DX-DRTVM112

Informations sur la sécurité et

spécifications . . . . . . . . . . . . . . . . . . . . . . . . .2

Outils nécessaires . . . . . . . . . . . . . . . . . . . . .3

Contenu de l'emballage . . . . . . . . . . . . . . .4

Instructions d’installation. . . . . . . . . . . . . .5

Pour les installationssurmontant

en bois ou mur en béton

Avant l’utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.

GUIDE DE MONTAGE

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 1 Wednesday, July 24, 2013 3:13 PM

Informations sur la sécurité et spécifications

INSTRUCTIONS DE

SÉCURITÉ

IMPORTANTES –

CONSERVER CES

INSTRUCTIONS

ATTENTION : Ne

pas utiliser ce produit pour un usage qui

ne soit explicitement spécifié par Dynex.

Une installation inappropriée peut être

source de dégâts matériels ou de

blessures. Si ces instructions ne sont pas

comprises ou en cas de doutes sur la

sécurité de l’installation, contacter le

Service à la clientèle ou un installateur

professionnel. Dynex n’est pas

responsable de dégâts ou de blessures

résultants d’une installation ou d’une

utilisation incorrecte.

Le poids du téléviseur ne doit pas

dépasser 35 lb (15,8 kg) Le mur doit

pouvoir supporter cinq fois le poids du téléviseur système de montage mural inclus.

Ce produit contient des petites pièces qui peuvent présenter des risques d’étouffement si elles sont avalées.

Ranger ces pièces hors de la portée des jeunes enfants!

Poids maximal du téléviseur : 35 lb

(15,8 kg)

Dimensions de l'écran : 13 à 36 po

en diagonale

Dimensions hors-tout (H × L × P) :

9,5 x 2,5 x 9,25 po

(24,1 × 6,35 × 23,5 cm)

Poids du montage mural : 2,115 lb

(0,959 kg)

Nous sommes à votre disposition

www.dynexproducts.com

Pour le service à la clientèle, appelez le :

1-800-305-2204 (États-Unis et Canada) ou le

01-800-926-3020 (au Mexique)

200 mm

100 mm

75 mm

200 mm

100 mm

75 mm

-6°

Références VESA compatibles

Gamme d'inclinaison

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 2 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 3

Outils nécessaires

Les outils suivants sont nécessaires pour l’assemblage de ce support de montage mural neuf pour

téléviseur :

fixations

Détecteur de

montants bord à bord

Crayon

Niveau

Tournevis cruciforme

Clé à douille avec douille de

7/16 po (12 mm) ou clé à

molette

Mètre à ruban

Perceuse

Mèche à bois pour

perceuse de 1/8 po (3

mm) pour mur à

montants en bois

Mèche à béton pour

perceuse de 3/8 po (10

mm) [uniquement pour

le béton]

Marteau

Ruban adhésif

Clé à molette

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 3 Wednesday, July 24, 2013 3:13 PM

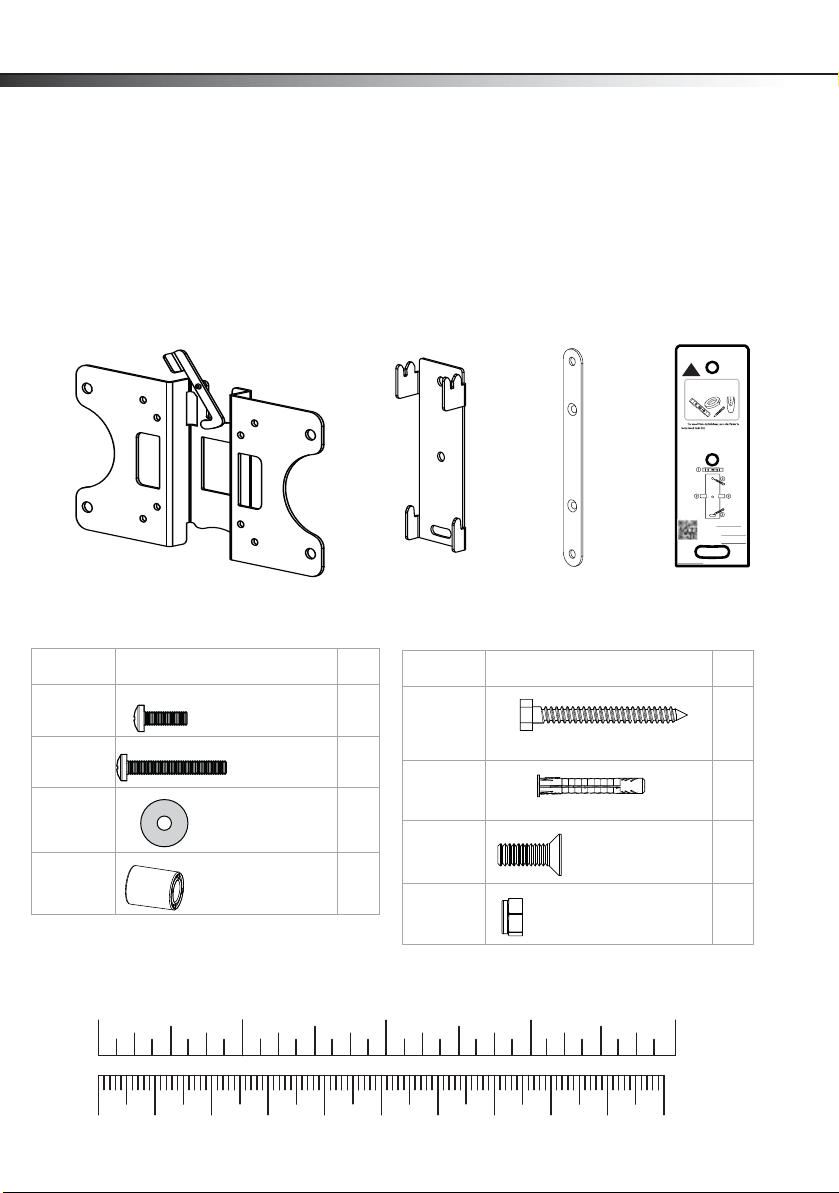

Contenu de l'emballage

Vérifier que les fixations nécessaires à l’assemblage de ce support mural neuf pour téléviseur sont

fournies :

ASupport pour téléviseur (1)

B Plaque murale (1)

CExtensions de supports (2)

DGabarit de montage mural (1)

Sachet contenant la visserie pour le téléviseur

Top

Haut

Parte superior

DX-TVM111

Template • Gabarit • Plantilla

Tools Needed

Outils nécessaires

Herramientas requeridas

Note

Remarque : Pour une construction à ossature de bois,

localiser d'abord les montants en bois, à l'aide d'un

détecteur de montants.

Nota: para la instalación en construcciones de armazón de

madera, primero debe localizar las vigas de madera con un

localizador de vigas.

Need more information about your mount? Scan

this QR code or visit www.dynexproducts.com.

<FR>Need more information about your mount?

Scan this QR code or visit www.dynexproducts.com.

<SP>Need more information about your mount?

Scan this QR code or visit www.dynexproducts.com.

http://san.us/284

V1 13-0138

ABD

Étiquette Fixations Qté

Vis M4 × 12 mm

Vis M4 × 35 mm

Rondelle M4

Entretoises M4

Étiquette Fixations Qté

Tire-fond de 1/4 po × 2 3/4 po

Chevilles à béton

Vis M6 x 14 mm

Écrou M6

10 20 30 40 50 60 70 80 90 100mm

1234in

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 4 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 5

Instructions d’installation

Étape 1 : Repérer le modèle d'orifices sur le téléviseur

1Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des

rayures et des dégâts matériels.

2Si le téléviseur est sur un socle de table, retirer celui-ci.Pour plus d’informations, se reporter à la

documentation livrée avec le téléviseur.

3Mesurer la distance entre les trous de montage au dos du téléviseur.

4Si le téléviseur a un modèle d'orifice de 200 x 200 mm, il est nécessaire d'installer les extensions de

supports (C) sur le support du téléviseur (A).

5Si les extensions de supports sont utilisées (C), les sur la partie avant (côté plat) du support pour

téléviseur ((A) à l'aide de quatre vis M6 x 14 mm (K) et quatre écrous M6 (L), tel qu'illustré, en utilisant

un tournevis cruciforme et une clé à molette.

Sont également nécessaires

100 mm

75 mm

200 mm

100 mm

75 mm

200 mm

L(4)

K(4)

Tournevis cruciforme

Vis Écrous

Support de montage

pour téléviseur (A)

Clé à molette

C (2)

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 5 Wednesday, July 24, 2013 3:13 PM

ÉTAPE 2 : Déterminer si le téléviseur a un dos plat ou de

forme irrégulière ou est obstrué

1Reposer temporairement le support de montage pour téléviseur (A) et les adaptateurs (C), sur le dos du

téléviseur, si besoin est.

2Aligner les trous de vis du support pour téléviseur avec les orifices des vis de montage du téléviseur.

3Déterminer le type de dos qu’a le téléviseur :

•Dos plat : Le support et les adaptateurs (si besoin est) sont contre le dos du téléviseur et ne bloquent

aucune prise. Des entretoises ne sont pas nécessaires lors du montage du support mural.

•Dos obstrué : Le support et les adaptateurs bloquent une ou plusieurs des prises situées au dos du

téléviseur. Des entretoises sont nécessaires lors du montage du support mural.

•Dos de forme irrégulière : S’il existe un espace entre le support et les adaptateurs (si besoin est) et

une partie du dos du téléviseur. Des entretoises sont nécessaires lors du montage du support mural.

4Enlever le support pour téléviseur (A) et les adaptateurs (C).

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 6 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 7

ÉTAPE 3 : Sélectionner les vis et les entretoises

1Sélectionner la visserie nécessaire pour le téléviseur (vis et entretoises). Un nombre limité de téléviseurs

sont fournis avec le matériel de montage inclus (si des vis sont fournies avec le téléviseur, elles se

trouvent presque toujours dans les trous au dos du téléviseur).

Sélectionner l’un des types de vis suivants :

Pour un téléviseur avec un dos de forme irrégulière ou obstrué, utiliser les entretoises suivantes :

ATTENTION :Pouréviter des blessures

potentielles ou des dégâts matériels, vérifier que le

filetage est suffisant pour fixer les supports au

téléviseur. Arrêter dès qu’une résistance se fait sentir

et contacter le service à la clientèle. Utiliser la vis la

plus courte et l'entretoisequi correspondent le mieux

au téléviseur. L’utilisation d’une visserie trop longue

pourrait endommager le téléviseur. Cependant,

l’utilisation d’une vis trop courte pourrait provoquer

la chute del’appareil du montage mural.

2Retirer les vis.

3Pour un téléviseur à dos plat, voir « Étape 4 - Option 1 : fixation du matériel de montage pour les

téléviseurs à dos plat » à la page 8.

- OU -

Pour un téléviseur avec un dos de forme irrégulière ou obstrué, voir « Étape 4 - Option 2 : fixation du

matériel de montage pour les téléviseurs à dos de forme irrégulière ou obstrué » à la page 9.

Vis M4 × 12 mm (E) pour un téléviseur a dos plat.

Vis M4 × 35 mm (F) pour un téléviseur avec un dos de forme irrégulière ou obstrué.

Entretoises M4 (H)

La vis est

trop longue

La vis est de

taille correcte

La vis est

trop courte

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 7 Wednesday, July 24, 2013 3:13 PM

Étape 4 - Option 1 : fixation du matériel de montage pour les

téléviseurs à dos plat

1Aligner le support du téléviseur (A) avec les trous de vis au dos du téléviseur.

2Placer les rondelles (G) et les vis (E) dans les trous au dos du téléviseur.

3Serrer les vis jusqu’à ce qu’elles soient fermement contre le support du téléviseur. Ne pas trop serrer les

vis.

Sont également nécessaires :

G(4)

E(4) Tournevis cruciforme

Vis Rondelles

Support de montage

pour téléviseur (A)

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 8 Wednesday, July 24, 2013 3:13 PM

Support mural discret pour téléviseurs 9

Étape 4 - Option 2 : fixation du matériel de montage pour les

téléviseurs à dos de forme irrégulière ou obstrué

1Aligner le support du téléviseur (A) avec les trous de vis au dos du téléviseur.

2Placer les entretoises (H) à l’arrière du support pour téléviseur et des rondelles (G) sur les trous du

support pour téléviseur, puis insérer les vis (F) dans les rondelles, le support pour téléviseur et les

entretoises.

3Serrer les vis jusqu’à ce qu’elles soient fermement contre le support du téléviseur. Ne pas trop serrer les

vis.

Sont également nécessaires :

G(4)

F(4)

Tournevis cruciforme

Vis Rondelles Entretoises

H(4)

Support de montage

pour téléviseur (A)

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 9 Wednesday, July 24, 2013 3:13 PM

ÉTAPE 5 : déterminer l’emplacement du montage mural

Remarques :

• Pour deplus amples informations sur comment déterminer où percer les trous, consulter notre

height-finder (Détecteur de hauteur) en ligne sur : http://mf1.bestbuy.selectionassistant.com/

index.php/heightfinder

• Le téléviseur doit être suffisamment haut afin que les yeux soient de niveau avec le centre de l'écran.

Normalement, le centre du téléviseur doit être de 40 to 60 po (100 à 150 cm) au-dessus du plancher.

Le centre du téléviseur correspondra au centre de la plaque murale (B). Avant de percer les trous dans le

mur :

1Mesurer la distance de la partie inférieure du téléviseur jusqu’au centre (la moitié de la hauteur du

téléviseur). C’est la mesure a.

2Mesurer la distance à partir du sol jusqu’à l’emplacement souhaité de la partie inférieure du téléviseur

sur le mur. Ne pas oublier que la partie inférieure du téléviseur devra être placé au-dessus des meubles

(tels que les centres de divertissement ou les meubles pour téléviseur). Le téléviseur devra également

être placé au-dessus des appareils qui se trouvent sur le meuble (un lecteur Blu-ray ou un récepteur

câble par exemple). C’est la mesure b.

3Additionner a+ b. La mesure totale représente la hauteur souhaitée pour l’emplacement du centre de la

plaque murale (B) sur le mur.

4Utiliser un crayon pour repérer ce point sur le mur.

Sont également nécessaires

Mètre à ruban Crayon

DX-DRTVM112_13-0668_MAN_V1_FR.fm Page 10 Wednesday, July 24, 2013 3:13 PM

Otros manuales para DX-DRTVM112

Tabla de contenidos

Otros manuales de Soporte de TV de Dynex

Dynex

Dynex DX-DRTVM102 Manual de instrucciones

Dynex

Dynex DX-DRTVM114 Guía de inicio rápido

Dynex

Dynex DX-TVM112 Manual de usuario

Dynex

Dynex DX-TVM112 Manual de usuario

Dynex

Dynex DX-DRTVM114 Manual de usuario

Dynex

Dynex DX-TVM113 Manual de usuario

Dynex

Dynex DX-DRTVM112 Manual de lista de piezas

Dynex

Dynex DX-TVM102 Manual de usuario

Dynex

Dynex DX-DRTVM102 Manual de instrucciones

Dynex

Dynex DX-TVM102 Manual de usuario

Dynex

Dynex DX-TVM113 Manual de usuario

Dynex

Dynex DX-TVM112 Manual de usuario

Dynex

Dynex DX-DRTVM114 Manual de lista de piezas

Dynex

Dynex DX-DRTVL103 Manual de instrucciones

Dynex

Dynex DX-TVM111 Manual de usuario

Dynex

Dynex DX-TVM111 Manual de usuario

Dynex

Dynex DX-DRTVM112 Instrucciones originales

Dynex

Dynex DX-VIDBKT Manual de usuario

Dynex

Dynex DX-TVM111 Manual de usuario

Dynex

Dynex DX-DRTVL103 Manual de instrucciones

Dynex

Dynex DX-DRTVL103 Manual de usuario

Dynex

Dynex DX-TVM111 Manual de usuario

Dynex

Dynex DX-TVM102 Manual de usuario

Manuales populares de Soporte de TV de otras marcas

Ergotron

Ergotron Neo Flex Cantilever UHD Manual de usuario

StarTech.com

StarTech.com FPCEILBTB Manual de usuario

VonHaus

VonHaus 05/038 Manual de usuario

Techlink

Techlink ECHO TV Manual de usuario

Sandstrom

Sandstrom SSTVMC12X Manual de usuario

Sony

Sony SU-WL700 Guía

ICW

ICW SCACC18 Manual de usuario

LG WM-L640V Manual de usuario

Gembird

Gembird WM-65ST-01 Manual de usuario

ERARD

ERARD FiTUP XXL 035320 Manual de usuario

PEERLESS

PEERLESS PLCK-1 Guía

Kanto

Kanto RCF180 Manual de usuario

GEM

GEM GEM GP001 Manual de usuario

Gladiator Joe

Gladiator Joe GJ0A0053 Manual de usuario

Vivotek

Vivotek AM-105 Manual de usuario

Vivo

Vivo VESA STAND-VAD1B Manual de usuario

AmazonBasics

AmazonBasics B07QG3LMG4 Manual de usuario

Secura

Secura QLF210 Manual de usuario
