Duerkopp Adler 743-420 Guía

Teileliste

Spare parts list

743 - 420, 743 - 422

Postfach 17 03 51, D-33703 Bielefeld •Potsdamer Straße 190, D-33719 Bielefeld

Telefon (05 21) 9 25-0 •Telefax (05 21) 9 25 24 35

Ausgabe / Edition: 04/2000 •EX Printed in Federal Republic of Germany Teile-Nr./Part-No.: 0791 743823

Teileliste

Spare Parts List

743-420, 743-422

Inhaltsverzeichnis Tafel/Table Contents

Gestell 1-3 Stand

Anlegetisch 4 Loading table

Nähmaschine 5-9 Sewing machine

Beipack 10 Accessories

Transportantrieb 11-14 Feeding drive

Anlegestation (nur Kl. 743-422) 15-17 Loading station (only cl. 743-422)

Stapler (nur Kl. 743-422) 18 Stacker (only cl. 743-422)

Ausstreifer 19 Ejector

Vorlegetisch 20 Make-up table

Nähgutklemme, Ablagekasten und Material clamp, box,and

Führungsschiene 21 guiding rail

Elektromontage 22-24 Electric

Nähantrieb 25 Sewing drive

Steuergerät 26 Control unit

Führungsschiene (nur Kl. 743-420) 27 Guiding rail (only Cl. 743-420)

Anlegestation (nur Kl. 743-420) 28,29 Loading station (only Cl. 743-420)

Pneumatik 30 Pneumatic

Pneumatik- und Elektropläne Pneumatic- and Elektronicplans

5, 6, 7, 8, 9

11, 12, 13, 14

15, 16, 17, 29

20, 28

21, 27

22, 26

KL 743 Tafel 1

21 22 20 19 18 17

27 28

38 47 46 44 42

38 35

5152

60 58

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

001Tafel/ Table:

Seite/ Page:

1von/ of 1

Ausgabe/ Edition:

04/2000

Klasse/ Class: 0743-422

Gestell

1MG50 004304 Gestell Unterteil10003

2MG50 001715 Winkel10004

3MG50 004559 Buchse10005

4MG50 004558 App. Rolle10006

50718 011043 Lamellenstopfen10007

6MG50 004563 Schraube10008

7MG50 004565 Scheibe10009

89202 003717 Zylinderschraube10010

99330 000137 Scheibe10011

10 9352 000140 Sicherungsring10012

11 0578 001232 Achse10013

12 9330 000127 Scheibe10014

13 9357 000080 Sicherungsscheibe10015

14 9202 003777 Zylinderschraube10016

15 MG43 000014 Scheibe10017

16 9231 110147 6kt. Mutter10018

17 MG50 004314 Gestell Oberteil10019

18 MG50 001247 Lagerbock10020

19 9205 001029 Gewindestift10021

20 MG50 001242 Halter, V10022

21 9330 000127 Scheibe10023

22 9201 113717 6kt. Schraube10024

23 MG50 004036 Winkel10025

24 0744 001159 Distanzbuchse10026

25 9202 003367 Zylinderschraube10027

26 9202 004378 Zylinderschraube10028

27 MG43 004019 Distanzrohr10029

28 MG50 004102 Kloben10030

29 MG50 004089 Stange10031

30 MG50 004092 Stütze10032

31 MG43 002502 Fußtrittplatte10033

32 MG41 001171 Formfeder10034

33 MG43 002507 Greifring10035

34 MG43 000401 Gestänge kpl.10036

(best.aus Pos.35-42)

35 MG43 002510 Scheibe10038

36 9357 200056 Kugelzapfen10039

37 9357 200106 Kugelpfanne10040

38 9231 110127 6kt. Mutter10041

39 MG43 000402 Stange10042

40 MG43 000403 Klemme10043

41 9201 250027 6 kt. Schraube10044

42 9357 200106 Kugelpfanne10045

43 Z112 000167 Anschlagpuffer10046

44 9800 330001 Externe Betätigung10047

45 9202 003017 Zylinderschraube10048

46 0744 024131 Anschlag10049

47 9330 000108 Scheibe10050

50 MG50 003975 Kloben10051

51 9231 110137 6kt. Mutter10052

52 9330 000127 Scheibe10053

53 9332 500160 Wellscheibe10054

54 9202 003297 Zylinderschraube10055

55 0725 000520 B Federring10056

56 MG50 001351 Winkel10057

57 9202 002887 Zylinderschraube10058

58 0249 000282 A Ring10059

59 9231 110137 6kt. Mutter10060

60 0746 001416 Anschlagschraube10061

61 0746 000056 Schalldämpfer10062

62 9201 113737 Sechskantschraube10063

63 9330 000127 Scheibe10064

64 9231 110137 6kt. Mutter10065

65 MG43 002509 Blechschraube10066

66 MG43 002510 Scheibe10067

67 MG43 002508 Befestigungs Winkel10068

68 0744 001131 Federring10069

KL 743 Tafel 2

20 21 4217

19151614

26 25 27

1617

40 5 41

525455

53 52

5353

133029

3234

333536

11 23

77 78

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

002Tafel/ Table:

Seite/ Page:

1von/ of 2

Ausgabe/ Edition:

04/2000

Klasse/ Class: 0743-422

Gestell

1MG50 003993 Platte10072

2MG50 004005 Abdeckung10073

39202 003178 Zylinderschraube10074

40744 001131 Federring10075

50725 000520 B Federring10076

6MG50 004031 Ölauffangschale10077

79202 002893 Zylinderschraube10078

89231 110128 6kt. Mutter10079

99330 000108 Scheibe10080

10 0792 035371 Vorgelege kpl.10081

(best. aus Pos.11-36)

11 0792 035372 Lagerbock10083

12 9205 102498 Gewindestift10084

13 0556 001830 6kt. Schraube10085

14 0792 035382 Welle10086

15 0792 035383 Distanzbuchse10087

16 9352 000150 Sicherungsring10088

17 9120 050150 Rillenkugellager10089

18 0744 020576 A Paßfeder10090

19 0746 000502 Wellscheibe10091

20 0792 035393 Riemenscheibe kpl.10092

(mit Pos.22)50Hz

21 0792 035389 Riemenscheibe kpl.10094

(mit Pos.22)60Hz

22 9205 102778 Gewindestift10096

23 0792 035391 Riemenscheibe kpl.10097

(mit Pos.22)

24 0792 035397 Schutzblech10099

25 9330 600108 Scheibe10100

26 9202 002893 Zylinderschraube10101

27 9231 110128 6kt. Mutter10102

28 0792 035401 Hebel kpl.10103

(mit Pos.29-30)

29 9201 113338 6kt.-Schraube10105

30 9201 115268 6kt.-Schraube10106

31 0792 035405 Bolzen10107

32 0744 020631 Bolzen10108

33 0792 006268 Rolle10109

34 9120 050080 Rillenkugellager10110

35 0744 020610 Sicherungsring10111

36 9352 000120 Sicherungsring10112

37 0792 006187 Winkel10113

38 9302 002483 Zylinderschraube10114

39 9330 000097 Scheibe10115

40 0742 044586 Lasche10116

41 9201 113737 6kt. Schraube10117

42 MG50 008752 Platte10118

43 0700 000044 Führungsleiste10119

44 0700 000043 Schubkasten10120

45 9203 003357 Zylinderschraube10121

46 9330 400018 Scheibe10122

47 9231 110047 6kt. Mutter10123

48 0744 001115 Li. Blechschraube10124

49 9330 000087 Scheibe10125

50 0557 001219 Splint10126

51 0700 000045 Platte10127

52 MG50 001334 Bock10128

53 0556 013153 Senkschraube10129

54 MG50 001337 Bolzen10130

55 0746 000272 Scheibe10131

56 9205 101878 Gewindestift10132

57 MG50 004013 Winkel10133

58 9202 002478 Zylinderschraube10134

59 9330 000097 Scheibe10135

62 MG50 001392 Motorträger10136

63 MG50 001393 Platte10137

64 9201 013907 6kt. Schraube10138

65 MG50 001398 Druckplatte10139

66 MG44 000160 Buchse10140

67 MG50 001442 Raste kpl.10141

(best. aus Pos.68-74)

68 0746 000265 Lagerbock10143

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

002Tafel/ Table:

Seite/ Page:

2von/ of 2

Ausgabe/ Edition:

04/2000

Klasse/ Class: 0743-422

69 MG50 001444 Bolzen10144

70 0211 000027 Tellerfeder10145

71 0933 020251 Buchse10146

72 0742 040297 Spannhülse10147

73 0742 040298 Konus10148

74 0742 040296 Spannhülse10149

75 MG50 001452 Platte10150

76 0211 000249 Senkschraube10151

77 9202 003178 Zylinderschraube10152

78 9330 000108 Scheibe10153

79 9130 104100 Keilriemen z. Oberteil (10x875)10154

80 9130 103925 Keilriemen z. Motor (10x560)10155

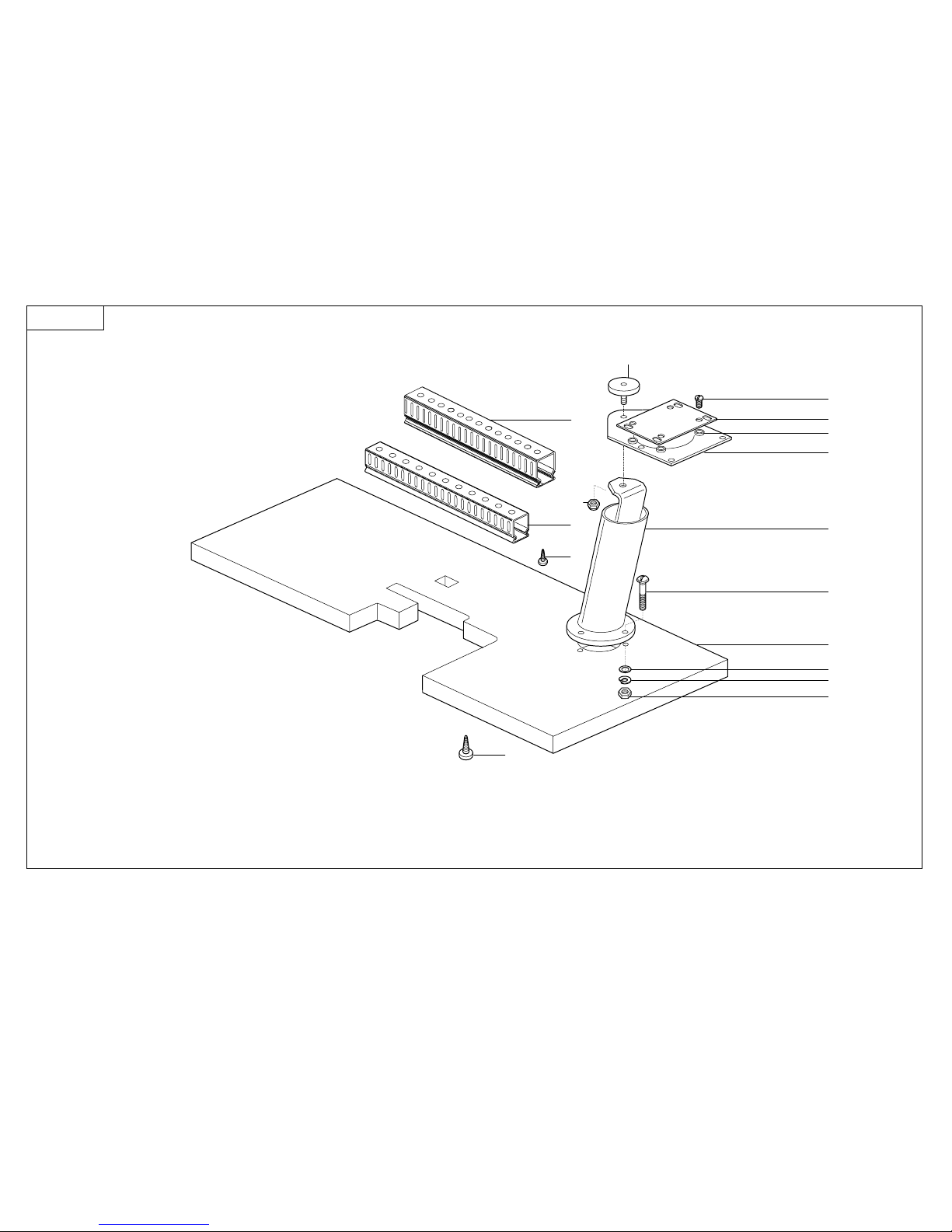

KL 743 Tafel 3

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

003Tafel/ Table:

Seite/ Page:

1von/ of 1

Ausgabe/ Edition:

04/2000

Klasse/ Class: 0743-422

Gestell

10700 074306 Tischplatte10158

20744 050685 Kabelkanal10159

39207 171067 Spanplattenschraube10160

40713 000302 Holzschraube10161

5MG50 004162 Halter, V10162

69217 301367 Befestigungsschraube10163

79330 300027 Scheibe10164

89231 110137 6-kt.Mutter10165

9MG50 005022 Trägerplatte10166

10 MG50 005025 Deckel10167

11 MG50 005030 Stopmutter10168

12 MG50 005041 Blech10169

13 0718 004777 Buchse10170

14 9203 313668 Senkschraube10171

15 0798 000610 Kabelkanal10172

16 0725 000520 B Federring10173
