Dräger Alcotest 5000 Manual de usuario

Dräger Alcotest®5000

Instructions for use

WARNING

Strictly follow the Instructions for Use.

The user must fully understand and strictly observe the instructions.

Use the product only for the purposes specified in the Intended use

section of this document.

de 3da 123 ru 243 bg 348 zh 453

en 18 fi 138 hr 258 uk 363 zhTW 468

fr 33 no 153 sl 273 ro 378 zhHK 483

es 48 sv 168 sk 288 hu 393 ja 498

ca 63 et 183 sr 303 el 408 ko 513

pt 78 lv 198 bs 318 tr 423 hi 528

it 93 lt 213 cs 333 ar 438 he 543

nl 108 pl 228

00100214.ai

Sicherheitsbezogene Informationen

1 Sicherheitsbezogene Informationen

Vor Gebrauch des Produkts diese Gebrauchsanweisung und die der

zugehörigen Produkte aufmerksam lesen.

Gebrauchsanweisung genau beachten. Der Anwender muss die

Anweisungen vollständig verstehen und den Anweisungen genau Folge

leisten. Das Produkt darf nur entsprechend dem Verwendungszweck

verwendet werden.

Gebrauchsanweisung nicht entsorgen. Aufbewahrung und

ordnungsgemäße Verwendung durch den Anwender sicherstellen.

Nur geschultes und fachkundiges Personal darf dieses Produkt verwenden.

Lokale und nationale Richtlinien, die dieses Produkt betreffen, befolgen.

Nur geschultes und fachkundiges Personal darf das Produkt überprüfen,

reparieren und instand halten. Dräger empfiehlt, einen Service-Vertrag mit

Dräger abzuschließen und alle Instandhaltungsarbeiten durch Dräger

durchführen zu lassen.

Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine

Änderungen am Produkt vornehmen.

Dräger bei Fehlern oder Ausfällen vom Produkt oder von Produktteilen

informieren.

Für Instandhaltungsarbeiten nur Original-Dräger-Teile und -Zubehör

verwenden. Sonst könnte die korrekte Funktion des Produkts beeinträchtigt

werden.

Diese Gebrauchsanweisung kann in weiteren Sprachen auf der

entsprechenden Produktseite (www.draeger.com/ifu) in elektronischer Form

herunter geladen oder kostenlos als gedrucktes Exemplar über Dräger oder

den Fachhandel bezogen werden.

Nur Ladegeräte, Versorgungseinheiten, Batterien oder Akkus verwenden, die

Dräger für dieses Produkt zugelassen hat.

Konventionen in diesem Dokument

2 Konventionen in diesem Dokument

2.1 Bedeutung der Warnzeichen

Die folgenden Warnzeichen werden in diesem Dokument verwendet, um den

Anwender auf mögliche Gefahren hinzuweisen. Die Bedeutungen der

Warnzeichen sind wie folgt definiert:

WARNUNG

Hinweis auf eine potenzielle Gefahrensituation. Wenn diese nicht vermieden

wird, können Tod oder schwere Verletzungen eintreten.

VORSICHT

Hinweis auf eine potenzielle Gefahrensituation. Wenn diese nicht vermieden

wird, können Verletzungen eintreten. Kann auch als Warnung vor

unsachgemäßem Gebrauch verwendet werden.

HINWEIS

Hinweis auf eine potenzielle Gefahrensituation. Wenn diese nicht vermieden

wird, können Schädigungen am Produkt oder der Umwelt eintreten.

2.2 Typografische Konventionen

Dieses Symbol kennzeichnet Informationen, die die Verwendung des

Produkts erleichtern.

Text Texte, die fett sind, kennzeichnen Beschriftungen auf dem Gerät

oder Bildschirmtexte.

►Dieses Dreieck kennzeichnet in Warnhinweisen die Möglichkei-

ten zur Vermeidung der Gefährdung.

Beschreibung

3 Beschreibung

3.1 Produktübersicht (siehe Seite 2)

1 Trichter

2 Trichteraufnahme

3 LEDs (rot, grün)

4 Display

5 -Taste (Menü aufrufen; Wert einstellen)

6 -Taste (Gerät ein-/ausschalten; Eingaben bestätigen)

7 Handschlaufe

8-Taste

9 USB-C-Anschluss (nicht zum Laden des Geräts, nur für Service)

10 Öse für Handgelenkschlaufe

3.2 Verwendungszweck

Das Alkoholmessgerät Dräger Alcotest®50001) dient zur Messung der

Alkoholkonzentration im menschlichen Atem, in der Luft über Substanzen oder

in der Umgebungsluft (passiver Test). Die Messung wird zur Ermittlung der

Alkoholisierung von Personen verwendet. Auf der Grundlage der

Nachweisergebnisse sollten keine therapeutischen oder rechtlichen

Maßnahmen eingeleitet werden.

1) Alcotest®ist eine eingetragene Marke von Dräger.

Gebrauch

4Gebrauch

4.1 Voraussetzungen für den Gebrauch

HINWEIS

Probennahme bei Luftzug vermeiden. Das Testergebnis könnte verfälscht

werden.

Nach der letzten Alkoholaufnahme eine Wartezeit von ca. 15 Minuten

einhalten.

Die Wartezeit kann nicht durch Ausspülen des Munds mit Wasser oder

nicht-alkoholischen Getränken verkürzt werden.

Restalkohol im Mund oder aromatische Getränke (z. B. Fruchtsaft),

alkoholhaltige Mundsprays und Medikamente können die Messung

verfälschen.

Aufstoßen und Erbrechen können das Messergebnis verfälschen.

Luftzug kann das Messergebnis verfälschen.

4.1.1 Vor der Probenahme

Der Proband soll vor der Probennahme regelmäßig und ruhig atmen.Der

Proband muss in der Lage sein, das für die Probenahme erforderliche

Mindestausatemvolumen zu erbringen.

4.1.2 Handgelenkschlaufe anbringen

Zur Sicherung des Geräts am Handgelenk, sollte die Handgelenkschlaufe

benutzt werden.

1. Die Befestigungslasche der Handgelenkschlaufe durch die Öse am Gerät

führen.

2. Den oberen Teil der Handgelenkschlaufe durch die Befestigungslasche

ziehen.

4.1.3 Teleskopstange anbringen

Um entfernte Probanden zu erreichen (z. B. einen hoch sitzenden Fahrer eines

Lastkraftwagens) kann das Gerät mit einem 1/4″Anschlussstück an einer

Teleskopstange angebracht werden.

Eine Teleskopstange ist im Lieferumfang des Dräger Alcotest®5000 nicht

enthalten.

Die Gebrauchsanweisung des Herstellers der Teleskopstange befolgen.

Gebrauch

4.1.4 Vorbereitungen für den Gebrauch

1. Sicherstellen, dass die Batterien geladen und eingelegt sind.

2. Sicherstellen, dass ein sauberer Trichter angebracht ist.

3. Sicherstellen, dass das Gerät durch ordnungsgemäße Verwendung der

Handgelenkschlaufe oder der Teleskopstange fest und sicher gehalten wird.

4.1.5 Gerät einschalten und ausschalten

Gerät einschalten:

1. Die -Taste ca. 1 Sekunde gedrückt halten.

2. Warten bis die Messbereitschaft angezeigt wird.

Gerät ausschalten:

1. Die -Taste ca. 3 Sekunden gedrückt halten.

Das Gerät schaltet sich 4 Minuten nach der letzten Bedienung selbstständig

ab.

4.2 Erstinbetriebnahme

Wenn das Gerät zum ersten Mal eingeschaltet wird, öffnet sich ein

Einrichtungsassistent. Bei vorkonfigurierten Geräten entfällt dieser Schritt.

Mit dem Einrichtungsassistenten werden die folgenden Einstellungen

vorgenommen:

Sprache

Datum

Uhrzeitformat

Uhrzeit

Alle Einstellungen können später über das Menü geändert werden.

HINWEIS

Verlust von Voreinstellungen

Wenn die Batterien länger als 5 Minuten entnommen sind, müssen Datum und

Uhrzeit neu eingestellt werden.

Gebrauch

4.3 Automatische Atemprobe durchführen

WARNUNG

Auf Hygiene achten.

Verfälschte Messergebnisse.

►Den Trichter nicht am oberen Teil berühren.

►Zu dem zu prüfenden Objekt/dem Probanden unbedingt einen Abstand von

2-3 cm einhalten.

►Die Haut des Probanden, Ausscheidungen und Oberflächen nicht mit dem

Trichter berühren.

►Direkten Kontakt mit zu testenden Substanzen vermeiden.

►Verschmutzten Trichter austauschen.

1. Trichter aus der Verpackung nehmen. Trichter an den seitlich angebrachten

Griffzonen anfassen und oben am Gerät fest anbringen (nur eine Richtung

ist möglich).

2. Proband auffordern, gleichmäßig und ohne Unterbrechung mit einem

Abstand in den Trichter zu pusten.

Ein ausreichender Ausatemstrom wird durch einen Dauerton angezeigt.

Während die Probe genommen wird, zeigt die Anzeige einen leeren Balken,

der sich langsam füllt (siehe die Bilder Aund B).

Wenn die Probennahme erfolgreich war, endet der Ton mit einem hörbaren

Klicken.

Die Anzeige zeigt ein rotierendes Fortschrittssymbol für den ablaufenden

Analyseprozess an.

Das Ergebnis wird nach wenigen Sekunden auf der Anzeige angezeigt und

im Gerät gespeichert.

00933785

27.12.2016 10:25

#00075

27.12.2016 10:25

#00075

Gebrauch

WARNUNG

Geräteschäden

Bei mehreren Tests in kurzer Zeit kann sich im Innern des Trichters Kondensat

ansammeln, das in das Gerät gelangen kann.

►Trichter rechtzeitig auswechseln.

4.3.1 Messergebnis ablesen

Nach wenigen Sekunden (je nach gemessener Konzentration und der

Temperatur des Geräts) wird das Testergebnis auf der Anzeige angezeigt und im

Gerät gespeichert. 2 verschiedene Ergebnisse sind möglich:

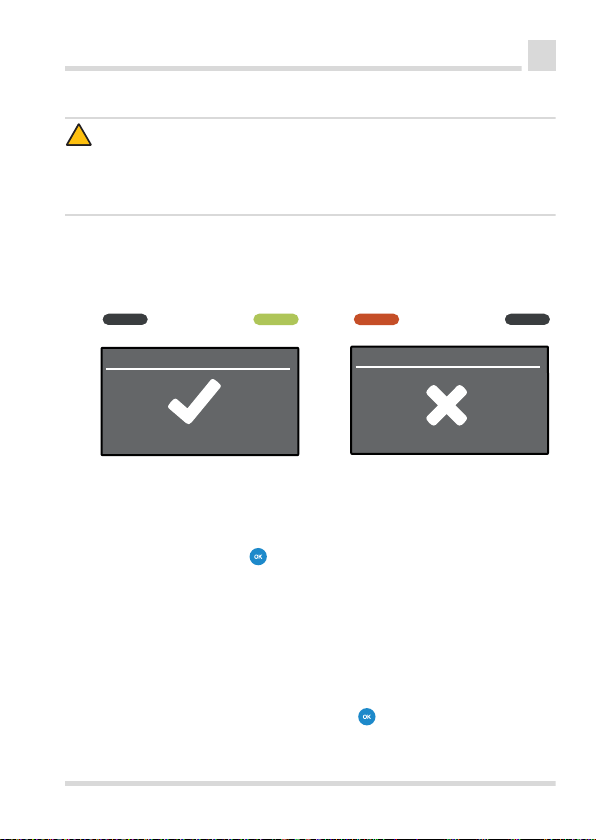

C) Es wurde kein Alkohol nachgewiesen. Der Test wurde bestanden. Zusätzlich

leuchtet die grüne LED. Nach wenigen Sekunden ist das Gerät wieder

einsatzbereit.

D) Es wurde Alkohol nachgewiesen. Der Test wurde nicht bestanden. Zusätzlich

leuchtet die rote LED. Auf die -Taste drücken, um mit der nächsten Messung

fortzufahren.

Während der Sensor-Erholzeit zeigt die Anzeige ein rotierendes

Fortschrittssymbol an.

Den Vorgang wiederholen (siehe Seite 8 Kapitel "Automatische Atemprobe

durchführen")

Im Menü kann die Bestätigung der Testergebnisse Alkohol und Kein Alkohol

wie folgt konfiguriert werden:

Die Testergebnisse durch Drücken auf die -Taste bestätigen.

Oder

Die Testergebnisse werden automatisch nach 2 Sekunden bestätigt.

00633785

27.12.2016 10:25 #00075

Gebrauch

4.3.2 Manuelle Atemprobe durchführen (optional)

Wenn der Proband das erforderliche Mindestvolumen nicht aufbringen kann,

kann die Probenahme manuell ausgelöst werden.

Eine manuelle Atemprobe durchführen:

1. Schritte 1. bis 3. der automatischen Atemprobe befolgen.

2. Wenn nach Beginn der Atemprobe der Fortschrittskreis angezeigt wird, die

-Taste kurz drücken.

Bei der Ergebnisanzeige wird zusätzlich Manuell angezeigt.

4.4 Passive Atemprobe durchführen (optional)

Bei der passiven Probenahme wird die Probenahme durch den Anwender des

Geräts manuell ausgelöst. Mögliche Anwendungen sind die Prüfung der

Umgebungsluft oder der Ausatemluft von Personen auf das Vorhandensein von

Alkohol.

Eine passive Atemprobe durchführen:

1. -Taste ca. 1 Sekunde gedrückt halten, bis der Startbildschirm erscheint.

2. Messbereites Gerät ohne Trichter in die zu analysierende Luft halten.

3. -Taste kurz drücken, um die Messung auszulösen.

Bei der Ergebnisanzeige wird zusätzlich Passiv angezeigt.

4.5 Trichter entfernen

Den Trichter an den seitlich angebrachten Griffzonen anfassen und nach

oben vom Gerät abziehen.

Den Trichter entsprechend den örtlichen Regelungen entsorgen.

4.6 Menüsteuerung

Das Menü aufrufen:

Die -Taste drücken.

Im Menü navigieren oder Einstellungen vornehmen:

1. Die - oder -Taste drücken.

2. Die ausgewählte Funktion oder Eingabe mit der -Taste bestätigen.

Das Menü verlassen:

In Untermenüs das Menüelement Zurück wählen.

Im Hauptmenü das Menüelement Messen wählen.

Otros manuales para Alcotest 5000

Tabla de contenidos

Otros manuales de Equipo de prueba de Dräger

Dräger

Dräger DrugTest 5000 Manual de usuario

Dräger

Dräger Alcotest 6000 Manual de usuario

Dräger

Dräger Alcotest 7510 Manual de usuario

Dräger

Dräger Testor 2100 Manual de usuario

Dräger

Dräger Alcotest 6000 Manual de usuario

Dräger

Dräger Quaestor 4000 Manual de usuario

Dräger

Dräger Aerotest 5000 Manual de usuario

Dräger

Dräger Alcotest 5510 Manual de usuario

Dräger

Dräger Alcotest 6820 Manual de usuario

Dräger

Dräger DrugTest 5000 STK Manual de usuario

Dräger

Dräger 2500 Manual de usuario

Dräger

Dräger Alcotest 5510 Manual de usuario

Dräger

Dräger Interlock 7000 Manual de usuario

Dräger

Dräger Alcotest 7110 Standard Manual de usuario

Dräger

Dräger DrugCheck 3000 Manual de usuario

Dräger

Dräger Aerotest 5000 Manual de usuario

Dräger

Dräger DLE-Set Manual de usuario

Dräger

Dräger OxyTest 2000 Manual de usuario

Dräger

Dräger 8103530 Manual de usuario

Dräger

Dräger P7-TDX Manual de usuario

Dräger

Dräger Alcotest 7000 Manual de usuario

Dräger

Dräger Interlock 7500 Manual de usuario

Dräger

Dräger X-act 7000 Manual de usuario

Dräger

Dräger X-dock 5300 Manual de usuario

Manuales populares de Equipo de prueba de otras marcas

SMART

SMART KANAAD SBT XTREME 3G Series Manual de usuario

Agilent Technologies

Agilent Technologies BERT Serial Manual de usuario

Agilent Technologies

Agilent Technologies N3280A Manual de usuario

Vernier

Vernier Go Direct Voltage Manual de usuario

Lifeloc

Lifeloc R.A.D.A.R. Manual de usuario

Fluke

Fluke T5-600 Instrucciones de funcionamiento e instalación

Mercury

Mercury TSL01 Manual de usuario

MAHA

MAHA MBT Series Manual de usuario

Fuji Electric

Fuji Electric P-61 Manual de usuario

ETC

ETC SealerAtor Manual de usuario

Skyfine

Skyfine ETHYWAY V2 Manual de usuario

Appion

Appion G5 Twin Manual de usuario

PCB Piezotronics

PCB Piezotronics 8159-0112A Manual de usuario

BW Technologies

BW Technologies MicroDock II Manual de usuario

Sun Nuclear

Sun Nuclear 1027 Manual de usuario

Biomark

Biomark HPR LITE READER Manual de usuario

Hioki

Hioki 3169-20 Manual de usuario

Ashcroft

Ashcroft ATE-100 Manual de usuario
