Sicherheitshinweise
Betriebsspannung 24 V DC!
Beiliegenden roten Sicherheitszettel beachten!
Nicht am Stromnetz direkt anschließen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Personen aus dem Fahrbereich desAntriebes
fernhalten
- Kinder von der Steuerung fernhalten
- Nur in trockenen Räumen verwenden
- Nur für die Innenmontage geeignet.
Bei Gefahr durch Regen (z.B. an Lichtkuppel oder
Dachflächenfenster) Regenmelder verwenden
- Nur unveränderte D+H-Originalteile verwenden
- Montageanleitung des Konsolensatzes beachten
- Drucklast-Diagramm der Kette beachten!
Maximale Drucklast der Kette beachten!
Die maximale Drucklast der Kette entspricht nicht
automatisch der maximalen Druckkraft des
Antriebes!
Drucklast-Diagramm
250
500
750
1000
1250
1500
1750
2000
1500
1000
500
0
max. Last (N)
Hub (mm)
Bestimmungsgemäße Verwendung
- Kettenantrieb zum elektromotorischen Öffnen und
Schließen von schweren Fenstern und Klappen
im Dachbereich
- Betriebsspannung 24 V DC
- insetzbar für Öffnungen zur Rauchableitung,
D+H Euro-RWAgemäß DIN EN 12101-2 (In
Prüfung) sowie für täglichen Lüftungsbetrieb
- Nur für die Innenmontage geeignet
E
Leistungsmerkmale
- Mikroprozessorgesteuerte Synchro-Elektronik
BSY+ für sicheren und präzisen Synchronlauf
von bis zu 4Antrieben
- Individuell programmierbar über Software SW-BSY+
- RWA-Highspeed-Funktion (Schnelllauf inAUF-
Richtung)
- Einklemmschutz für die Hauptschließkante
- Dichtungsentlastung nach Schließvorgang
- Besonders leise im Lüftungsbetrieb
- Symmetrischer Kettenaustritt
- Anschluss über Steckverbinder
- Optional mit "-AS2" = Schutzklasse 2 und
"-AS3" sowie "-LS" = Schutzklasse 3
2/28
99.825.20 2.0/07/12
Deutsch

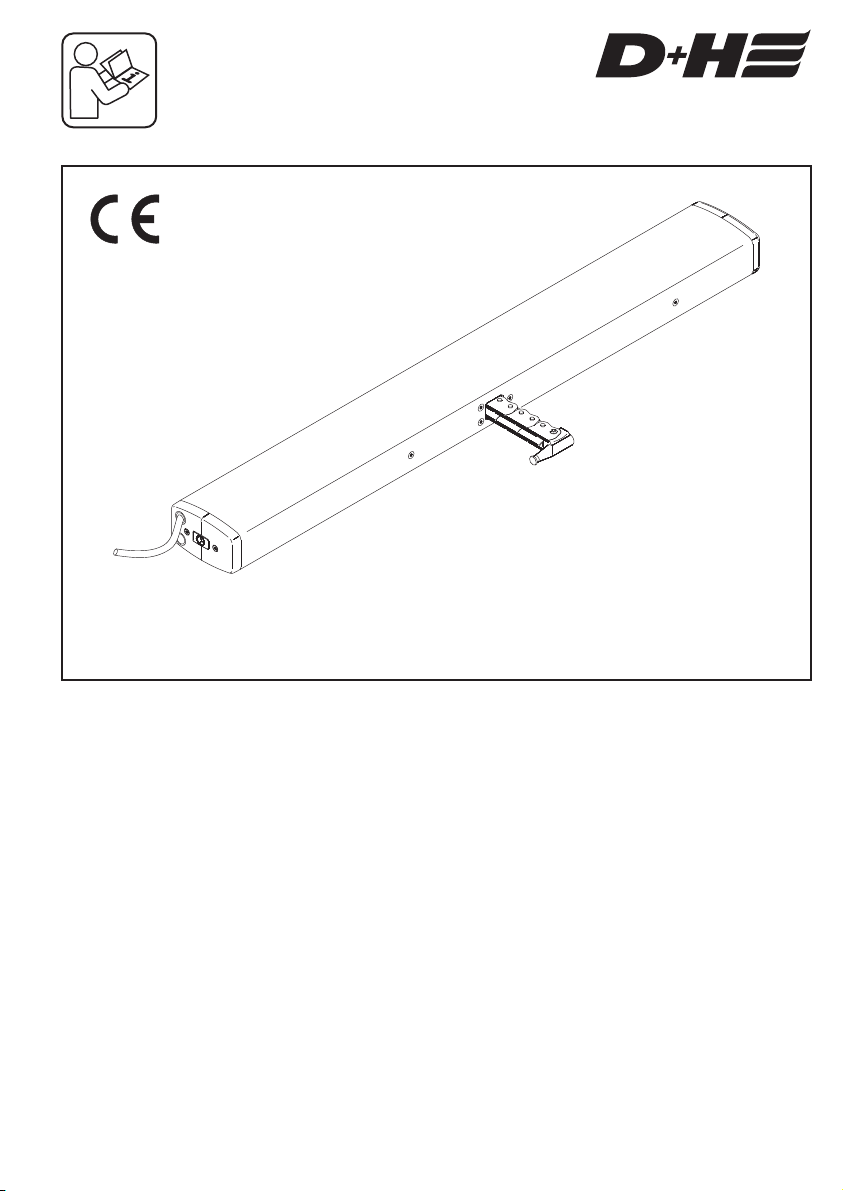

CDP 1500 BSY+
Antriebseinheit mit 2,5 m Silikonkabel. Abhängig
vom Fenstertyp sind verschiedene Konsolensätze
separat erhältlich.
Lieferumfang
Funktionsbeschreibung
Sichtprüfung:
Verdrahtung:
Nullabgleich:
D+H Service anrufen:
Es darf nur ein MasterAntrieb vorhanden sein.
Der Master hat die letzteAdresse, entsprechend
der Gesamtzahl der Antriebe.
DieAdresse ist auf denAntrieb aufgeklebt.
SlaveAntriebe sind abwärts durchnummeriert.
Bsp.: In einer Gruppe, bestehend aus 3Antrieben,
gibt es einen Master 3, einen Slave 2 und einen
Slave 1Antrieb.
Achtung: gilt nur beiAuslieferzustand. Sobald die
Antriebe mittels SW-BSY+ neu konfiguriert wur-
den kann dieAdressierung von der werksseitigen
Beschriftung abweichen.
Ist die Gruppe ordnungsgemäß verdrahtet?
Siehe dazuAnschlusspläne
Nullabgleich durchführen (siehe Seite 6).
Software SW-BSY+ oder spezieller Magnet
MAG 502 wird benötigt.
Konfigurierung derAntriebe erforderlich.
Die Software SW-BSY+ wird benötigt.
Störungssuche
Eine CDP-BSY+ Synchrongruppe kann aus bis zu 4
Antrieben bestehen, welche über einen Bus kom-
munizieren. Jeder Antrieb hat seine eigene Adresse.
Diese ist mittels Software SW-BSY+ konfigurierbar.
Der letzte Antrieb einer Synchrongruppe ist der
Master, welcher die restlichen Antriebe, die Slaves,
steuert. Kraftdifferenzen zwischen den Antrieben
einer Synchrongruppe werden durch eine intelli-
gente Kraft- und Positionsregelung ausgeglichen.
Bei Störung bzw. Ausfall eines Antriebes oder einer
Positionsdifferenz von > 30 mm werden alleAntriebe
automatisch abgeschaltet.
