Dorma EM Manual de usuario

Contenu de la boite

1/2

DORMA Bandeau EM

2 x 300 Kg sans report

snoitacifidom ed evresér suoS

Pose-Rac_Bandeau_2x300_SR

Support ventouse Bouchon d’extrémite

Cache fil Support ventouse

X 2

Support Poignée

Cache Poignée

Bouchon d’extrémite

X 3

Vis bouchon d’extrémité (10)

vis de renfort poignées (7)

X 1

Accessoires en option : Renforts et poignées (nous consulter)

Renfort sans poignée

(pour corps ventouse

ou pour poignée) Renfort avec poignée

(pour poignée)

Conseils de pose

Vérifiez que la porte s'ouvre bien, ne frotte pas au sol.

N'hésitez pas à déposer la porte si ceci est plus pratique

(par exemple pour les bouchons d'extrémité)

Les bouchons d'extrémité ont une épaisseur de 3mm.

Tenez en compte pour la découpe à longueur.

Posez les caches de finition.

Utilisez des vis M5 ou M6, têtes rondes, selon le support.

Intervalle conseillé 200 mm.

Optional Accessories: Reinforcements and handles

Reinforcement

without handle

Reinforcement

with handle

Package Contents

Tips for laying

Make sure the door opens it, do not touch the ground

Please leave the door if this is more convenient

(Eg for end caps)

The end caps have a thickness of 3mm.

Keep this in mind when cutting to length

Put the finishing covers.

Use M5 or M6, round heads, as the media.

Interval advised 200 mm.

Support ventouse Support poignée

Support magnet Support handle

Ne posez les vis de renfort poignée (7) qu'à la fin des

travaux. Elles sont indémontables.

Put the screw handle reinforcement (7) only at

the end of the work. They are tamperproof.

Screw handle

reinforcement

Vis de renfort poignée

DORMA Sécurité Temps Accès S.A.S . Europarc . 94046 Créteil . Tél: 01.41.94.26.00

3700000815200

Version : 18/02/2011

Raccordement

2/2

DORMA Bandeau EM

2 x 300 Kg sans report

www.dorma.fr

snoitacifidomedevresérsuoS

Caractéristiques Characteristic

Longueur : 2500mm

Materiaux : Aluminium extrudé

Force de maintient : 600 DaN

Consommation : 1,0 A en 12 VDC ou

0,5 A en 24 VDC

Protection : IP42

Length: 2500mm

Materials: Aluminum Extruded

Force maintains: 600 DaN

Protection: IP42

Consumption: 1.0 A at 12 VDC or

0.5 A at 24 VDC

Utilisez une alimentation continue, stabilisée,

12 ou 24 VDC, 1 A minimum

Le produit est livré d'usine pré-câblé 12 V DC

Monitoring

Report information

Ce modèle ne dispose pas de contact de report d'information verrouillé

This model has no contact information locked

Use a DC power supply, stabilized

12 or 24 VDC, 1 A minimum

The product comes factory pre-wired 12 V DC

Connecting GB

Sélection tension 12V (Réglage usine)

12V

Entrée

alimentation

24V

Entrée

alimentation

Noir

Vert

Noir

Rouge

Blanc

Sélection tension 24V

Relier le fil rouge et le fil blanc ensemble au centre des borniers

Noir

Vert

Noir

Rouge

Blanc

Vert

Noir

Rouge

Blanc

Vert

Noir

Rouge

Blanc

Otros manuales de Sistema de apertura de puertas de Dorma

Dorma

Dorma TS 93 Series Manual de usuario

Dorma

Dorma 8616 T Manual de usuario

Dorma

Dorma TS93 T Manual de usuario

Dorma

Dorma BEYOND Guía del usuario

Dorma

Dorma 8916 PH Manual de usuario

Dorma

Dorma GK 20 Manual de usuario

Dorma

Dorma 7400 DS Manual de usuario

Dorma

Dorma AGILE 150 Manual de usuario

Dorma

Dorma 8916 AF89 PFT Manual de usuario

Dorma

Dorma 8916 T Manual de usuario

Dorma

Dorma MUTO PREMIUM XL 80/150 SYNCHRO Manual de usuario

Dorma

Dorma 7300 PT Manual de usuario

Dorma

Dorma 8616 ARNP Manual de usuario

Dorma

Dorma 8916 AF8MJ Manual de usuario

Dorma

Dorma 8600 DS Manual de usuario

Dorma

Dorma 8956 T PKT 90 Manual de usuario

Dorma

Dorma TS93 PT Manual de usuario

Dorma

Dorma 8916 TDE Manual de usuario

Dorma

Dorma TS93 Series Manual de usuario

Dorma

Dorma 8600 EMR Series Manual de usuario

Dorma

Dorma TS 91 Manual de usuario

Dorma

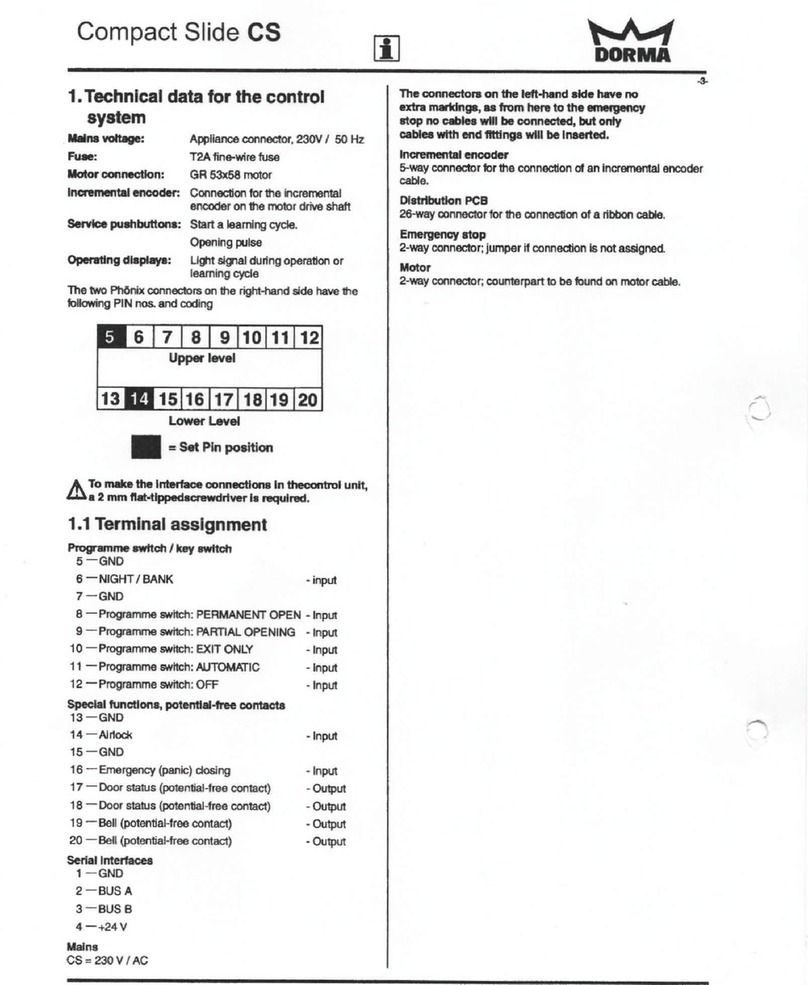

Dorma Compact Slide CS Manual de usuario
