DoorHan SLIDING-3000 Manual de usuario
© DoorHan, 10.2018
Инструкция
Manual
Привод
SLIDING-3000
Operator
SLIDING-3000
Технические характеристики/ Technical
specifications 2
Установка/ Installation 3
Установка концевых выключателей на
открытие/ Installation of end switches for
opening
7
Установка концевых выключателей на
закрытие/ Installation of end switches for
closing
9
Работа расцепителя/ Release mechanism
operation 10
1
23
4
Характеристики / Characteristics Показатели / Units
Напряжение питания, В/Гц / Supply voltage, V/Hz 220-240 / 50, 60
Мощность, Вт / Power, W 1 200
Рейка /Gear rack М6
Шестерня /Gear Z20
Максимальное линейное усилие, Н / Maximum linear force, N 1 800
Максимальный момент, Н·м/ Maximum torque, N·m170
Термозащита, °C / Thermal protection, °C 85
Интенсивность, % / Intensity, % 50
Диапазон рабочих температур, °C / Operating temperature
range, °C -40...+55
Класс защиты / Protection classe 44
Максимальная масса ворот, кг / Maximum gate weight, kg 3 000
Скорость ворот, м/мин / Gate speed, m/min 14
Блок управления / Control block PCB-SL
Концевые выключатели / Control block механические /
mechanical
Емкость конденсатора, мкФ / Condenser capacity, uF 50 ± 5%
57 mm
15-32 mm
2-3 mm
190 mm
635 mm
318 mm 408 mm
20-25 mm
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / TECHNICAL SPECIFICATIONS
SLIDING-3000
2
5
1
6
2
2×
1,5 mm2
PK-50
2
×
0,5 mm2
2
×
0,5 mm2
3
×
2,5 mm2 (220–240 V)
FROR CEI 20-22
CEI EN 50267-2-1
4
×
0,5 mm2TX
RX
7
135 mm
340 mm
∅ 50 mm
390 mm
*опция / additional option*опция / additional option
300 mm
100 mm
243,5 mm
143,5 mm

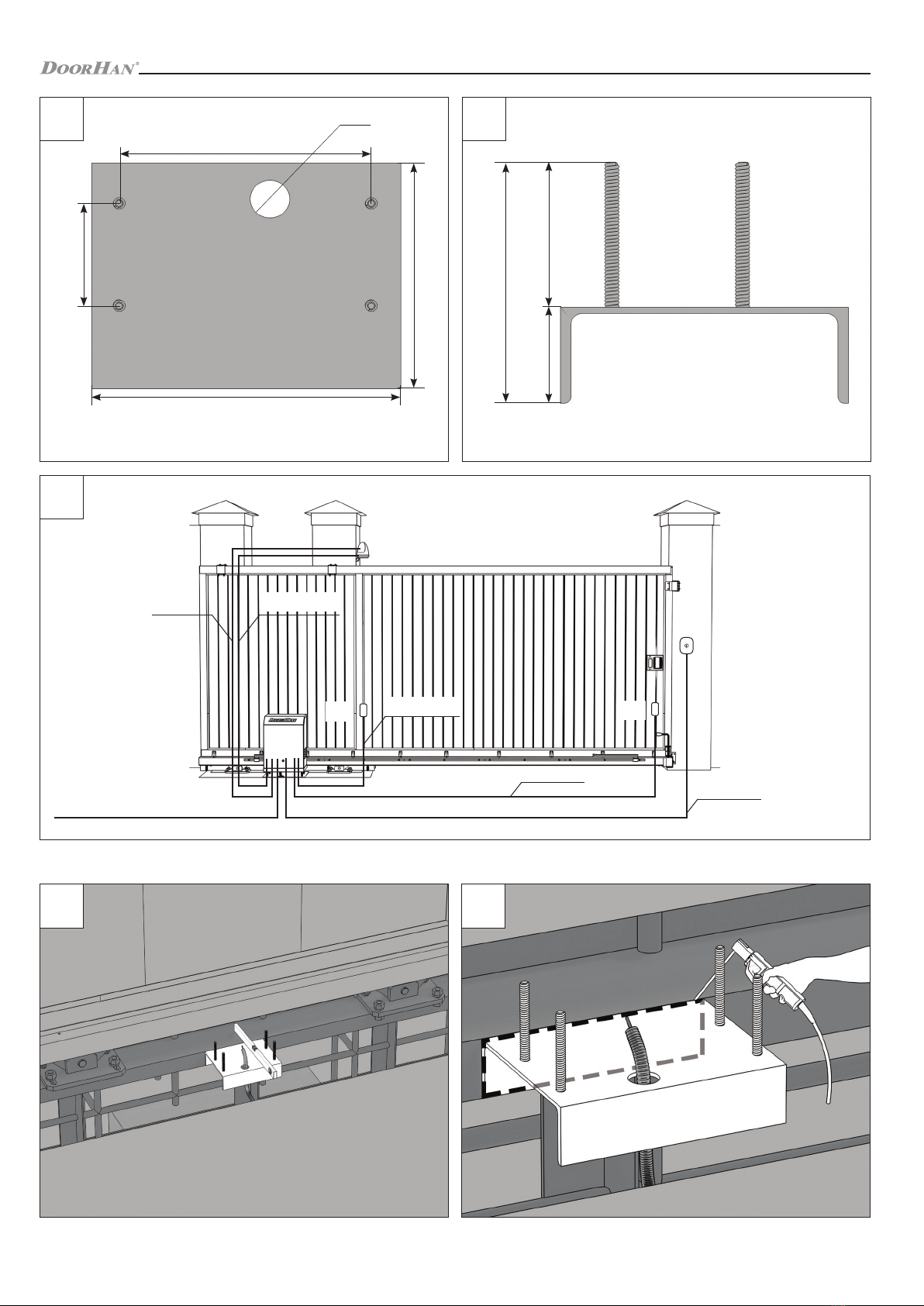

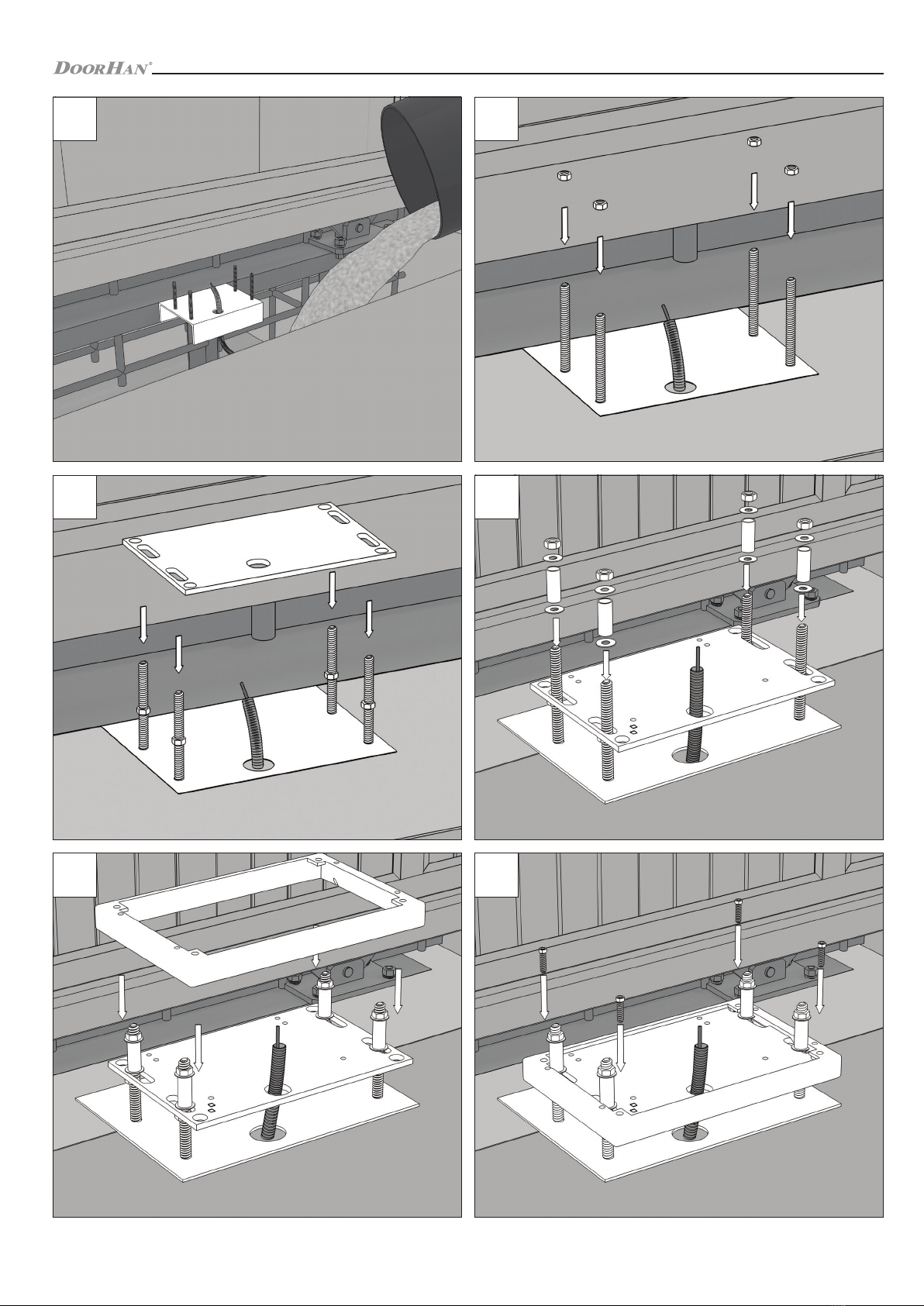

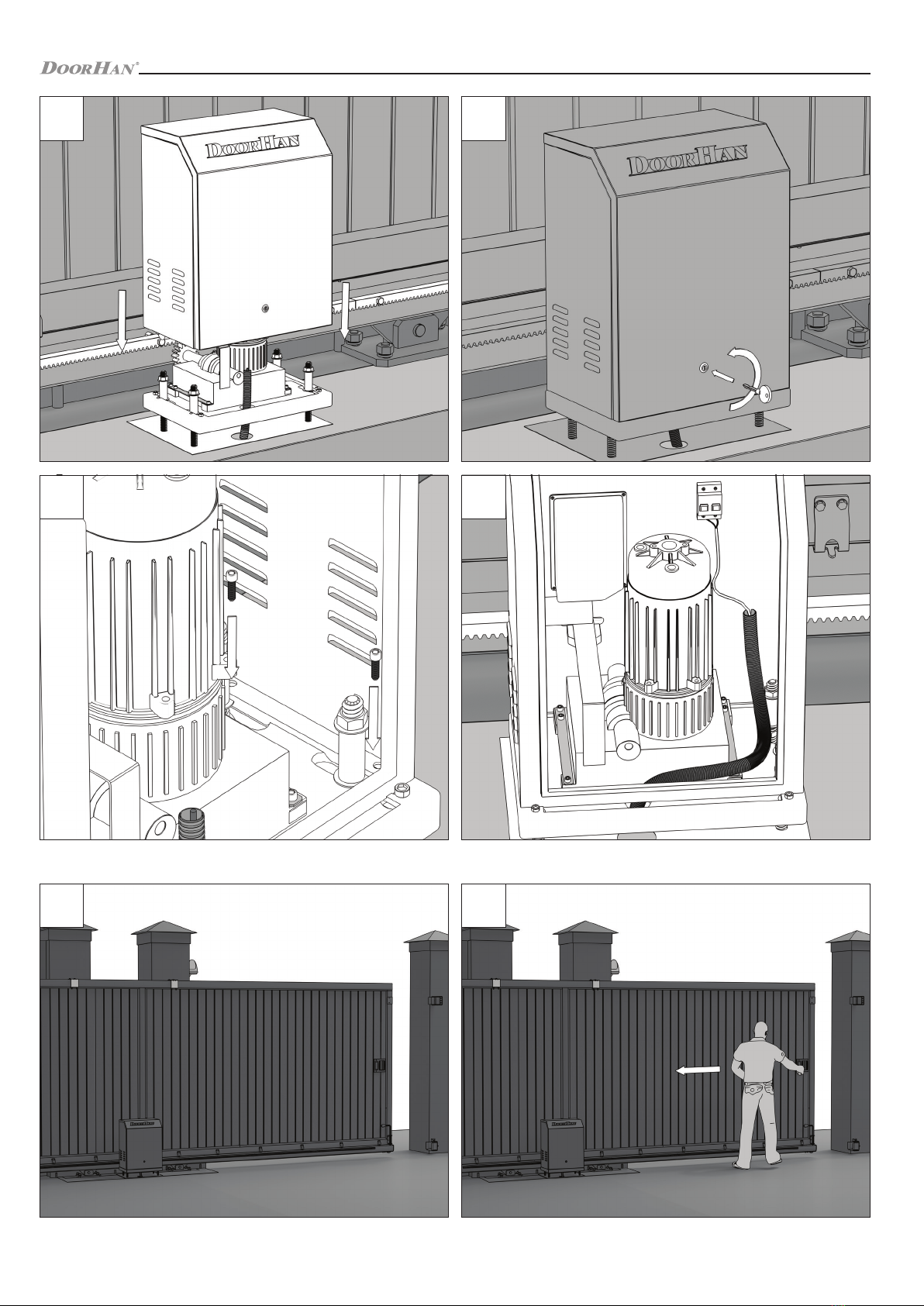

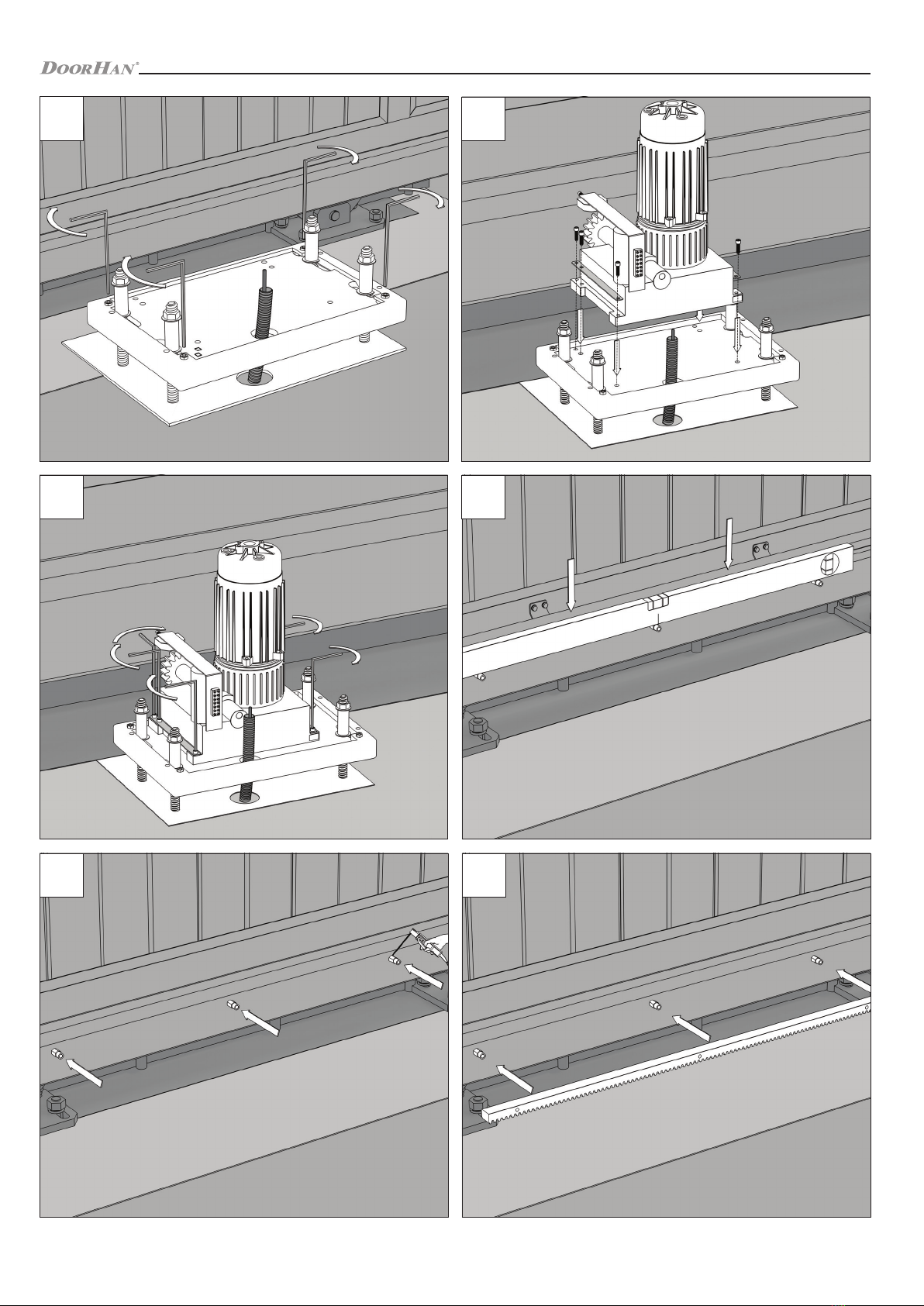

УСТАНОВКА / INSTALLATION
SLIDING-3000
3
3
5
7
4
6
8
SLIDING-3000
4
9
11
13
10
12
14
SLIDING-3000
5
15
17
19
16
18
20
SLIDING-3000
6
21
23
1
22
24
УСТАНОВКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ НА ОТКРЫТИЕ / INSTALLATION OF END SWITCHES FOR OPENING
SLIDING-3000
2
7
6
3
7
5
SLIDING-3000
4
Click
8
4
2
56
3
SLIDING-3000
УСТАНОВКА КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ НА ЗАКРЫТИЕ / INSTALLATION OF END SWITCHES FOR CLOSING
1
Click
9
2
4
3
SLIDING-3000

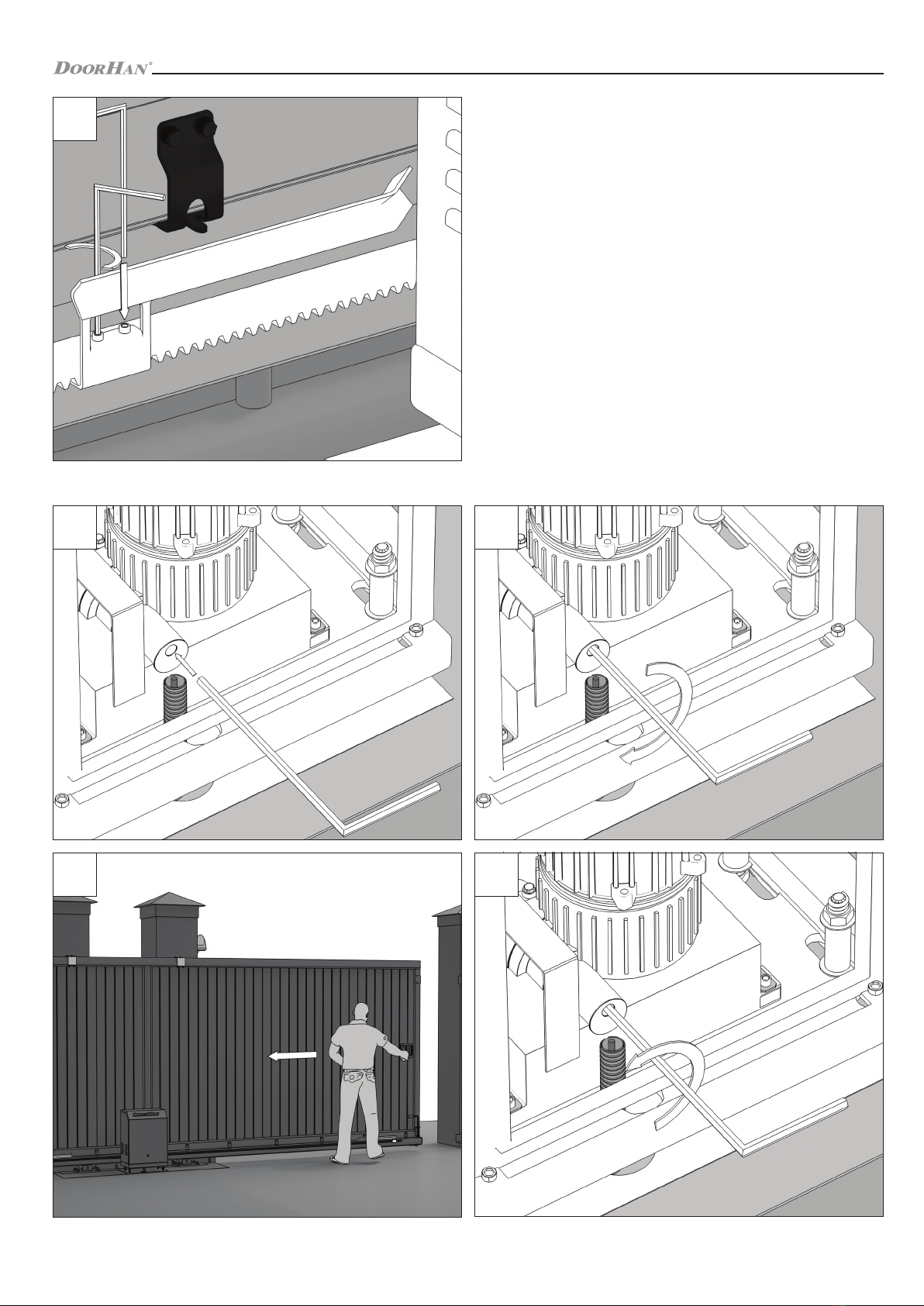

РАБОТА РАСЦЕПИТЕЛЯ / RELEASE MECHANISM OPERATION
1
7
10
