Dimplex WWM 50 Manual de usuario

WWM 50

MMH 50

Gemischterund

ungemischterHeizkreis

DN50



Mixedand

directheatingcircuit

DN50

circuitdechauffage

melangeetdirect

DN50

Best.-Kennnz.: 24002.315

____________________________________________________________________________________

GDD GmbH Kulmbach Seite 2 von 28 FD 9105

Inhaltsverzeichnis

1. Sicherheitshinweise………………………………………………………………………… 3

1.1 Vorschriften / Richtlinen………………………….………………………………………… 3

1.2 Vor Inbetriebnahme………………………………………………………………………….. 3

2. Beschreibung Victaulic……………………………………………………………………… 3

3.1 Pumpengruppe WWM 50……………………………………………….…………………….4

3.2 Pumpengruppe MMH 50………………………………………………………………………5

4 Diagramme WWM 50 und MMH 50………………………………………………………... 6

5 Mischer für MMH 50………………………………………………………………………….. 8

6 Stellmotor……………………………………………………………………………..............10

7 Isolierung……………………………………………………………………………...............10

____________________________________________________________________________________

1. Sicherheitshinweise

Lesen Sie vor der Montage diese Anleitung sorgfältig durch. Die Montage und Erstinbetriebnahme der

Komplettstation darf nur von einer zugelassenen Fachfirma ausgeführt werden. Machen Sie sich vor

Arbeitsbeginn mit allen Teilen und deren Handhabung vertraut. Bitte befolgen Sie diese

Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen.

Der Installationsort muss frostsicher und gut zugänglich sein. Der Aufstellungsort / -raum hat den

regionalen und örtlichen brandschutztechnischen Anforderungen zu entsprechen.

1.1. Vorschriften / Richtlinien

Beachten Sie die gültigen Unfallverhütungsvorschriften, Umweltvorschriften und gesetzlichen Regeln

für die Montage, Installation und den Betrieb. Des weiteren die einschlägigen Richtlinien der DIN, EN,

DVGW,VDI und VDE (inkl. Blitzschutz) sowie alle aktuellen relevanten länderspezifischen Normen,

Gesetze und Richtlinien.

1.2. Vor Inbetriebnahme

Ware auf Vollständigkeit prüfen, Transportschäden und andere Reklamationsgründe sofort schriftlich

festhalten und vor Montage unser Haus informieren!

Bei Zuwiderhandlung können entstehende Schäden oder Fehlfunktionen nicht im Rahmen der

Garantie- und Gewährleistungsansprüche geltend gemacht werden.

2. Beschreibung Victaulic

Die Verbindungstechnik von Victaulic ist ein seit langem bekanntes System, das bisher vorwiegend im

Anlagenbau eingesetzt wird. Es zeichnet sich durch seine schnelle und einfache Montage aus.

Nach der Montage greift die Victaulic Kupplung in

die im Rohr befindlichen Sicken. Die auf Druck

reagierende C-förmige Dichtung passt sich dem

standardroll- oder fräsgenutetem Rohr an. Alle

mitgelieferten Kupplungen enthalten eine für

Warmwasseranlagen (bis 110 °C)

zugelassene Dichtung.

Vor der Montage der Victaulic Kupplungen und

des Zubehörs immer die Montageanleitung lesen.

Das Montagehandbuch erhalten Sie bei Victaulic

oder finden Sie im Internet unter

www.victaulic.com.

____________________________________________________________________________________

GDD GmbH Kulmbach Seite 3 von 28 FD 9105

____________________________________________________________________________________

3.1 Ungemischter Heizkreis WWM 50

Legende

1 KFE-Hahn

2 Thermometer (Anzeige 0-120 °C)

3 Absperrung

4 Schmutzfänger

5 Victaulic-Schelle

6 Absperrung mit RV

7 Pumpe (nicht im Lieferumfang)

8 EPS - Isolierung

9 zusätzlicher 1/2” Anschluss (2xVL ; 2xRL)

Pumpengruppe WWM 50 (direkter Heizkreis)

Die Gruppe ist komplett vormontiert und geprüft und kann mit den mitgelieferten Victaulic Kupplungen

an den Verteiler angeschlossen werden. Für weitere Anschlussarten stehen verschiedene Adapter zur

Verfügung.

max. zulässige Druckstufe : PN 10

max. zulässige Temperatur : 110 °C

Technische Daten Pumpengruppe WWM 50

DN 50

oberer Anschluss Victaulic ø 60,3

unterer Anschluss Victaulic ø 60,3

Achsabstand 250 mm

Bauteile aus Stahl, Messing, EPS - Isolierung

Abmessung H 920 x B 500 x T 350 mm

Dichtmaterialien EPDM

Temperaturanzeige 0 bis 120 °C

Einsatztemperatur bis 110 °C

Betriebsdruck PN 10

kVS – Wert 14,3

____________________________________________________________________________________

GDD GmbH Kulmbach Seite 4 von 28 FD 9105

____________________________________________________________________________________

3.2 Gemischter Heizkreis MMH 50

Legende

1 KFE-Hahn

2 Thermometer (Anzeige 0-120 °C)

3 Absperrung

4 Schmutzfänger

5 Victaulic-Schelle

6 Absperrung mit RV

7 Pumpe (nicht im Lieferumfang)

8 EPS - Isolierung

9 zusätzlicher 1/2” Anschluss (2xVL ; 2xRL)

10 Mischer

Pumpengruppe MMH 50 (gemischter Heizkreis)

Die Gruppe ist komplett vormontiert und geprüft und kann mit den mitgelieferten Victaulic Kupplungen

an den Verteiler angeschlossen werden. Für weitere Anschlussarten stehen verschiedene Adapter zur

Verfügung.

max. zulässige Druckstufe : PN 10

max. zulässige Temperatur : 110 °C

Technische Daten Pumpengruppe MMH 50

DN 50

oberer Anschluss Victaulic ø 60,3

unterer Anschluss Victaulic ø 60,3

Achsabstand 250 mm

Bauteile aus Stahl, Messing, EPS - Isolierung

Abmessung H 920 x B 500 x T 350 mm

Dichtmaterialien EPDM

Temperaturanzeige 0 bis 120 °C

Einsatztemperatur bis 110 °C

Betriebsdruck PN 10

kVS – Wert 14,2

____________________________________________________________________________________

GDD GmbH Kulmbach Seite 5 von 28 FD 9105

____________________________________________________________________________________

4. Diagramme WWM 50 und MMH 50

Leistungsübersicht / Volumenströme

v = 0,5 m/s v = 1,0 m/s v = 1,5 m/s

Q in kW Q in kW Q in kW

Nennweite

V in l/h ∆T= ∆T= V in l/h ∆T= ∆T= V in l/h ∆T= ∆T=

10 K 20 K 10 K 20 K 10 K 20 K

DN50 3969 46 92 7938 92 184 11907 136 271

v = Strömungsgeschwindigkeit

V = Volumenstrom

Q = Leistung

T = Temperaturspreizung Vor- und Rücklauf

ACHTUNG

Der Volumenstrom wird durch die jeweils zum Einsatz kommende Pumpe bestimmt!

Diagramm WWM 50

WWM 50

____________________________________________________________________________________

GDD GmbH Kulmbach Seite 6 von 28 FD 9105

____________________________________________________________________________________

GDD GmbH Kulmbach Seite 7 von 28 FD 9105

Diagramm MMH 50

MMH 50 mit 3-We

e-Mische

____________________________________________________________________________________

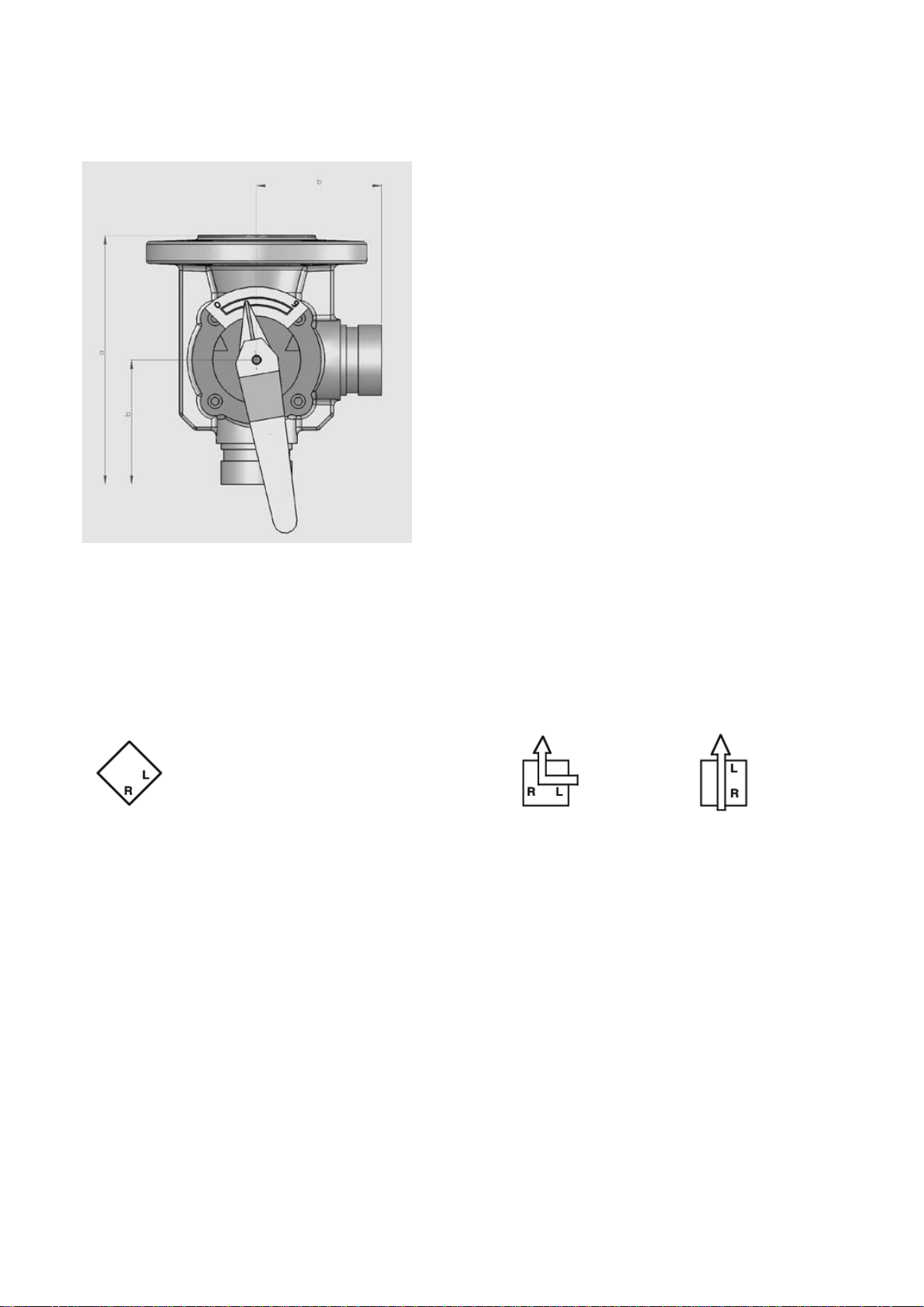

5. Mischer für Pumpengruppe MMH 50

Artikelbeschreibung:

Typ: Dreiwegemischer mit Flansch

und Victaulicanschluss

Material: GG20

Medium: Heizungswasser

Temperaturbereich +2 bis 110 °C

Nenndruck: PN10

Typ a b k

VS – Wert

DN 50 190mm 95 mm 40

Montagehinweis:

Bei den Pumpengruppen ist der Vorlauf links; Mischer eingebaut!

Kükenwellenmarkierung:

Lieferzustand: - Mittelstellung - Mischererstellung:

___________________________________________________________________________________

GDD GmbH Kulmbach Seite 8 von 28 FD 9105

____________________________________________________________________________________

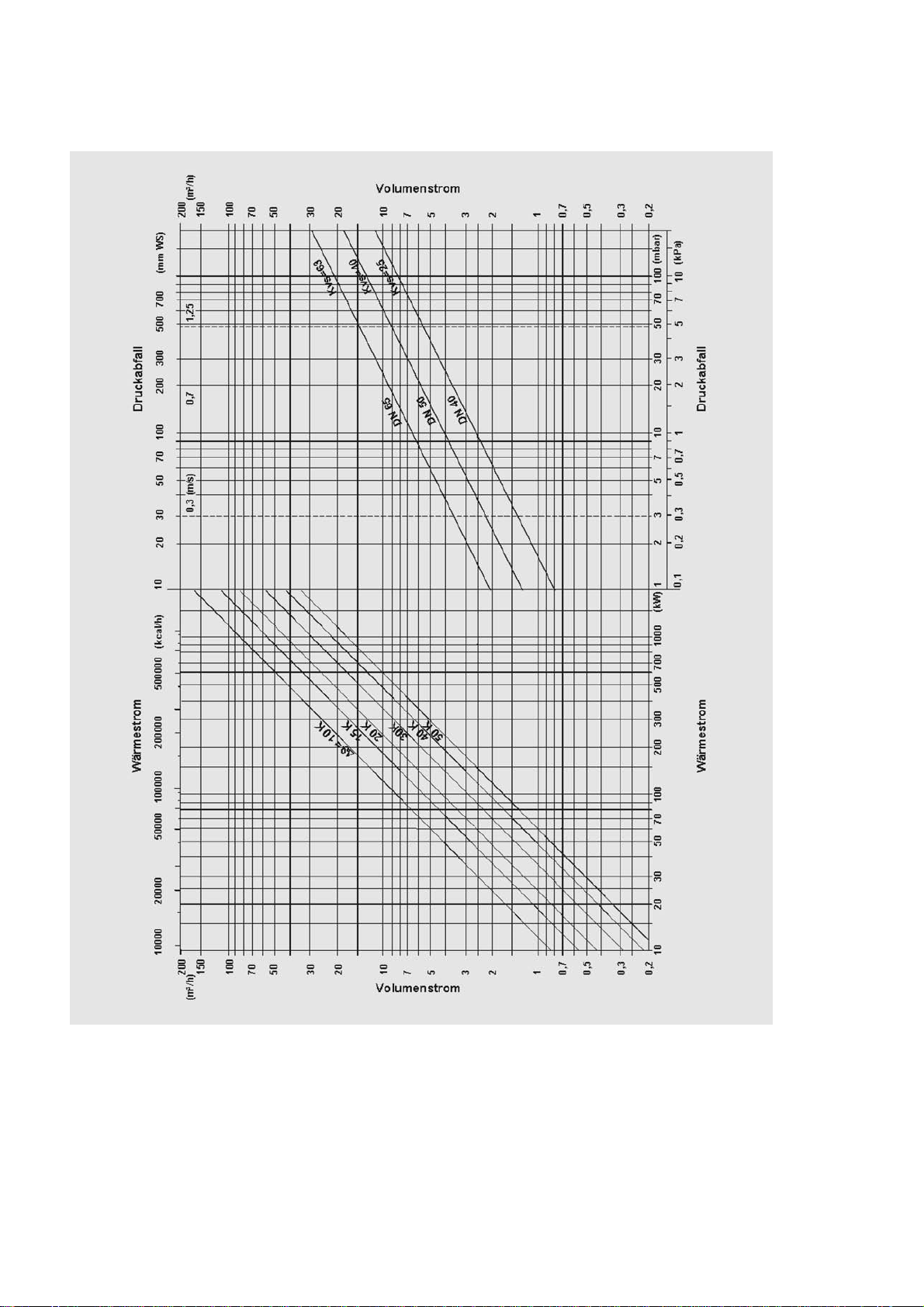

Druckverlust-Volumenstrom-Diagramm Mischer für MMH 50

___________________________________________________________________________________

GDD GmbH Kulmbach Seite 9 von 28 FD 9105

____________________________________________________________________________________

6. Stellmotor

Stellmotor mit Not-Handbetriebsmöglichkeit inkl. 2 m Anschlusskabel und Anbausatz für Mischer Typ

Elektrischer Anschluss 50Hz / 230V~

Leistungsaufnahme 2,5 VA

Drehmoment 15 Nm

Laufzeit 140s/90°

Anschlussleitung 3 x 0,5 mm

Schutzklasse II

Schutzart IP 40

Umgebungstemperatur 0 – 90°C

7. Isolierung

Abb. 1 Abb. 2

Das Klettband (oben und unten) durch die dafür vorgesehenen Öffnungen (Unterschale) führen. Siehe

Abb. 1 und 2.

Abb. 3 Abb. 4

Die Unterschale mit Hilfe der Klettbänder an der Pumpengruppe befestigen. Siehe Abb. 3.

Die Oberschale einfach durch Aufstecken befestigen. Siehe Abb. 4.

___________________________________________________________________________________

GDD GmbH Kulmbach Seite 10 von 28 FD 9105
