6 | DE
Inhaltsverzeichnis: Seite:
1. Einleitung................................................................................... 8
2. Gerätebeschreibung (Abb. 1,2) ................................................. 8
3. Lieferumfang ............................................................................. 8
4. Bestimmungsgemäße Verwendung .......................................... 9
5. Sicherheitshinweise................................................................... 9
6. Technische Daten..................................................................... 11
7. Vor Inbetriebnahme................................................................... 12
8. Aufbau und Bedienung.............................................................. 12
9. Elektrischer Anschluss.............................................................. 12
10. Reinigung, Wartung, Lagerung und Ersatzteilbestellung......... 13
11. Entsorgung und Wiederverwertung ......................................... 14
12. Störungsabhilfe ........................................................................ 15
13. Ersatzteilliste + Zeichnung ........................................................ 69
14. Konformitätserklärung ............................................................... 70
7
Erklärung der Symbole auf dem Gerät
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
Tragen Sie einen Atemschutz!
Gehörschutz tragen!
Warnung vor heißen Teilen!
Warnung vor elektrischer Spannung!
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen.
Entsorgen Sie Elektrogeräte nicht im Hausmüll!
Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf nur unter trockenen Um-
gebungsbedingungen stationiert, gelagert und betrieben werden.
Angabe des Schallleistungspegels in dB
Das Produkt entspricht den geltenden europäischen Richtlinien und es wurde eine
Konformitätsbewertungsmethode für diese Richtlinie durchgeführt.
8 | DE
1. Einleitung
HERSTELLER:
Adeo Services
135 rue Sadi Carnot
CS 00001
59790 Ronchin
France
VEREHRTER KUNDE,
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
HINWEIS:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden, die
an diesem Gerät oder durch dieses Gerät entstehen
bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen
Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE0113.
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Werkzeug kennenzulernen und dessen bestim-
mungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinwei-
se, wie Sie mit dem Werkzeug sicher, fachgerecht
und wirtschaftlich arbeiten, und wie Sie Gefahren
vermeiden, Reparaturkosten sparen, Ausfallzeiten
verringern und die Zuverlässigkeit und Lebensdauer
des Werkzeugs erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Werkzeugs geltenden Vorschriften
Ihres Landes beachten. Bewahren Sie die Bedie-
nungsanleitung, in einer Plastikhülle geschützt vor
Schmutz und Feuchtigkeit, bei dem Werkzeug auf.
Sie muss von jeder Bedienungsperson vor Auf-
nahme der Arbeit gelesen und sorgfältig beachtet
werden. An dem Werkzeug dürfen nur Personen
arbeiten, die im Gebrauch des Werkzeugs unter-
wiesen und über die damit verbundenen Gefahren
unterrichtet sind. Das geforderte Mindestalter ist
einzuhalten. Neben den in dieser Bedienungsanlei-
tung enthaltenen Sicherheitshinweisen und den be-
sonderen Vorschriften Ihres Landes sind die für den
Betrieb von Holzbearbeitungsmaschinen allgemein
anerkannten technischen Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.

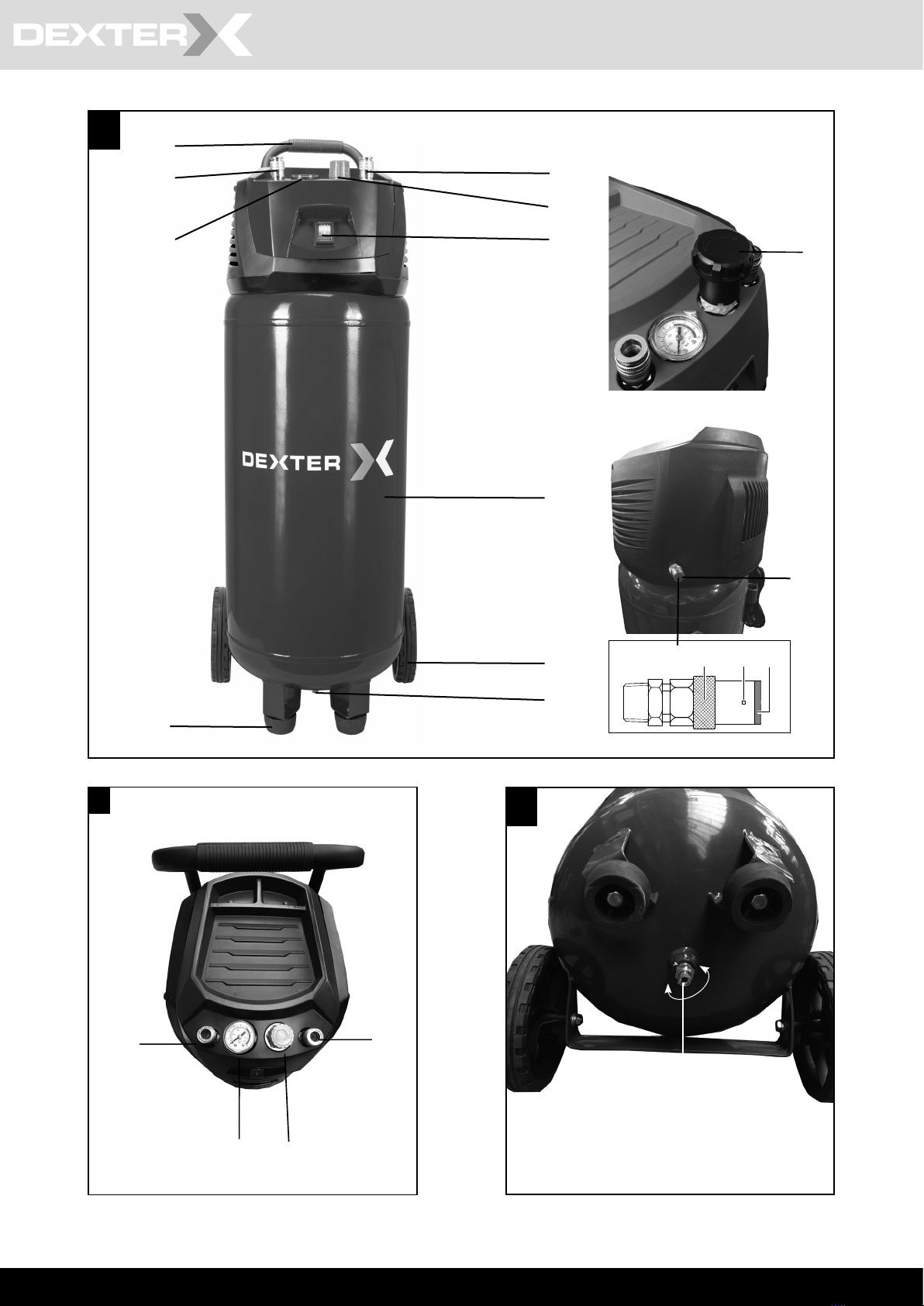

2. Gerätebeschreibung (Abb. 1,2)
1. Ablassschraube für Kondenswasser
2. Druckbehälter
3. Transportgri
4. Standfuß
5. Schnellkupplung (Kesseldruck)
6. Manometer (eingestellter Druck kann abgelesen
werden)
7. Druckregler
8. Ein-/ Aus-Schalter
9. Räder
10. Schnellkupplung (geregelte Druckluft)
11. Sicherheitsventil
12. Aufsatz Druckregler
A Gewindestifte, 4x
B Sechskantschraube, 2x
C Unterlegscheiben für Standfüße, 4x
D Halterung
E Unterlegscheiben für Räder, 4x
F Sechskantmuttern für Standfüße, 2x
G Sechskantmuttern für Räder, 2x
H Sicherungsscheibe, 2x
I Flanschschraube, 2x
J Kreutzschlitzschraube, 2x
3. Lieferumfang
• Önen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit Kunst-
stobeuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!
DE |9
4. Bestimmungsgemäße
Verwendung
Der Kompressor dient zum Erzeugen von Druckluft
für druckluftbetriebene Werkzeuge, welche mit einer
Luftmenge bis ca. 120 l/min. betrieben werden können
(z.B. Reifenfüller, Ausblaspistole und Lackierpistole).
Aufgrund der begrenzten Luftfördermenge ist es
nicht möglich, Werkzeuge zu betreiben, welche einen
sehr hohen Luftverbrauch aufweisen (z.B. Schwing-
schleifer, Stabschleifer und Schlagschrauber).
Der Kompressor darf nur in trockenen und gut belüf-
teten Innenräumen betrieben werden.
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehen-
de Verwendung ist nicht bestimmungsgemäß. Für
daraus hervorgerufene Schäden oder Verletzungen
aller Art haftet der Benutzer/Bediener und nicht der
Hersteller. Bitte beachten Sie, dass unsere Gerä-
te bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstru-
iert wurden.
Wir übernehmen keine Gewährleistung, wenn das Gerät
in Gewerbe-, Handwerks- oder Industriebetrieben sowie
bei gleichzusetzenden Tätigkeiten eingesetzt wird.
5. Sicherheitshinweise
m Achtung! Beim Gebrauch von Elektrowerkzeu-
gen sind zum Schutz gegen elektrischen Schlag,
Verletzungs- und Brandgefahr folgende grundsätz-
liche Sicherheitsmaßnahmen zu beachten. Lesen
Sie alle diese Hinweise, bevor Sie dieses Werk-
zeug benutzen, und bewahren Sie die Sicherheits-
hinweise gut auf.
Sicheres Arbeiten
1 Halten Sie Ihren Arbeitsbereich in Ordnung
–Unordnung im Arbeitsbereich kann Unfälle zur
Folge haben.
2 Berücksichtigen Sie Umgebungseinüsse
–Setzen Sie Elektrowerkzeuge nicht dem Re-
gen aus.
–Benutzen Sie Elektrowerkzeuge nicht in
feuchter oder nasser Umgebung. Gefahr durch
Stromschlag!
–Sorgen Sie für gute Beleuchtung des Arbeits-
bereichs.
–Benutzen Sie Elektrowerkzeuge nicht, wo
Brand- oder Explosionsgefahr besteht.
3 Schützen Sie sich vor elektrischem Schlag
–Vermeiden Sie Körperberührung mit geerdeten
Teilen (z. B. Rohren, Radiatoren, Elektroher-
den, Kühlgeräten).
4 Halten Sie Kinder fern!
–Lassen Sie andere Personen nicht das Werk-
zeug und das Kabel berühren, halten Sie sie
von Ihrem Arbeitsbereich fern.
5 Bewahren Sie unbenutzte Elektrowerkzeuge
sicher auf
–Unbenutzte Elektrowerkzeuge sollten an
einem trockenen, hochgelegenen oder abge-
schlossenen Ort, außerhalb der Reichweite
von Kindern, abgelegt werden.
6 Überlasten Sie Ihr Elektrowerkzeug nicht
–Sie arbeiten besser und sicherer im angegebe-
nen Leistungsbereich.
7 Tragen Sie geeignete Kleidung
–Tragen Sie keine weite Kleidung oder
Schmuck, sie könnten von beweglichen Teilen
erfasst werden.
–Bei Arbeiten im Freien sind Gummihandschu-
he und rutschfestes Schuhwerk empfehlens-
wert.
–Tragen Sie bei langen Haaren ein Haarnetz.
8 Verwenden Sie das Kabel nicht für Zwecke, für
die es nicht bestimmt ist
–Benutzen Sie das Kabel nicht, um den Ste-
cker aus der Steckdose zu ziehen. Schützen
Sie das Kabel vor Hitze, Öl und scharfen
Kanten.
9 Pegen Sie Ihre Werkzeuge mit Sorgfalt
–Halten Sie Ihren Kompressor sauber, um gut
und sicher zu arbeiten.
–Befolgen Sie die Wartungsvorschriften.
–Kontrollieren Sie regelmäßig die Anschluss-
leitung des Elektrowerkzeugs und lassen Sie
diese bei Beschädigung von einem anerkann-
ten Fachmann erneuern.
–Kontrollieren Sie Verlängerungsleitungen
regelmäßig und ersetzen Sie diese, wenn sie
beschädigt sind.
10 Ziehen Sie den Stecker aus der Steckdose
–Bei Nichtgebrauch des Elektrowerkzeugs, vor
der Wartung und beim Wechsel von Werkzeu-
gen wie z. B. Sägeblatt, Bohrer, Fräser.
11 Vermeiden Sie unbeabsichtigten Anlauf
–Vergewissern Sie sich, dass der Schalter
beim Einstecken des Steckers in die Steckdo-
se ausgeschaltet ist.
12 Benutzen Sie Verlängerungskabel für den Au-
ßenbereich
–Verwenden Sie im Freien nur dafür zugelas-
sene und entsprechend gekennzeichnete
Verlängerungskabel.
–Verwenden Sie die Kabeltrommel nur im ab-
gerollten Zustand.
13 Seien Sie stets aufmerksam
–Achten Sie darauf, was Sie tun. Gehen Sie
mit Vernunft an die Arbeit. Benutzen Sie das
Elektrowerkzeug nicht, wenn Sie unkonzent-
riert sind.
10 | DE
14 Überprüfen Sie das Elektrowerkzeug auf even-
tuelle Beschädigungen
–Vor weiterem Gebrauch des Elektrowerkzeugs
müssen Schutzvorrichtungen oder leicht be-
schädigte Teile sorgfältig auf ihre einwandfreie
und bestimmungsgemäße Funktion untersucht
werden.
–Überprüfen Sie, ob die beweglichen Teile
einwandfrei funktionieren und nicht klemmen
oder ob Teile beschädigt sind. Sämtliche Teile
müssen richtig montiert sein und alle Bedin-
gungen erfüllen, um den einwandfreien Be-
trieb des Elektrowerkzeugs zu gewährleisten.
–Beschädigte Schutzvorrichtungen und Teile
müssen bestimmungsgemäß durch eine aner-
kannte Fachwerkstatt repariert oder ausge-
wechselt werden, soweit nichts anderes in der
Bedienungsanleitung angegeben ist.
–Beschädigte Schalter müssen bei einer Kun-
dendienstwerkstatt ersetzt werden.
–Benutzen Sie keine fehlerhaften oder beschä-
digten Anschlussleitungen.
–Benutzen Sie keine Elektrowerkzeuge, bei
denen sich der Schalter nicht ein- und aus-
schalten lässt.
15 Lassen Sie Ihr Elektrowerkzeug durch eine
Elektrofachkraft reparieren
–Dieses Elektrowerkzeug entspricht den ein-
schlägigen Sicherheitsbestimmungen. Repa-
raturen dürfen nur von einer Elektrofachkraft
ausgeführt werden, indem Originalersatzteile
verwendet werden; anderenfalls können Un-
fälle für den Benutzer entstehen.
16 Achtung!
–Zu Ihrer eigenen Sicherheit, benutzen Sie nur
Zubehör und Zusatzgeräte, die in der Bedie-
nungsanleitung angegeben oder vom Herstel-
ler empfohlen oder angegeben werden.
–Der Gebrauch anderer als der in der Bedie-
nungsanleitung oder im Katalog empfohlenen
Einsatzwerkzeuge oder Zubehöre kann eine
persönliche Verletzungsgefahr für Sie bedeuten.
17 Geräusch
–Bei Verwendung des Kompressors Gehör-
schutz tragen.
18 Austausch der Anschlussleitung
–Wenn die Anschlussleitung beschädigt wird,
muss sie vom Hersteller oder einer Elektro-
fachkraft ersetzt werden, um Gefährdungen
zu vermeiden. Gefahr durch Stromschläge
19 Befüllung von Reifen
–Kontrollieren Sie den Reifendruck unmittel-
bar nach der Befüllung durch ein geeignetes
Manometer, z.B. an einer Tankstelle.
20 Straßenfahrbare Kompressoren im Baustellenbetrieb
–Achten Sie darauf, dass alle Schläuche und
Armaturen für den höchst zulässigen Arbeits-
druck des Kompressors geeignet sind.
21 Aufstellort
–Stellen Sie den Kompressor nur auf einer
ebenen Fläche auf.
22. Es ist empfohlen, dass Zuführschläuche bei Drü-
cken über 7 bar mit einem Sicherheitskabel, z.B.
einem Drahtseil ausgestattet werden sollten.
23. Vermeiden Sie starke Belastungen auf das Lei-
tungssystem, indem Sie exible Schlauchan-
schlüsse verwenden, um Knickstellen zu vermei-
den.
24. Verwenden Sie einen Fehlerstromschutzschalter
mit einem Auslösestrom von 30 mA oder weniger.
Der Einsatz eines Fehlerstromschutzschalters
vermindert das Risiko eines elektrischen Schla-
ges.
Warnung! Dieses Elektrowerkzeug erzeugt während
des Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive oder
passive medizinische Implantate beeinträchtigen. Um
die Gefahr von ernsthaften oder tödlichen Verletzun-
gen zu verringern, empfehlen wir Personen mit me-
dizinischen Implantaten ihren Arzt und den Hersteller
vom medizinischen Implantat zu konsultieren, bevor
das Elektrowerkzeug bedient wird.
ZUSÄTZLICHE SICHERHEITSHINWEISE
Beachten Sie die entsprechenden Betriebsan-
leitungen der jeweiligen Druckluftwerkzeuge /
Druckluftvorsatzgeräte! Die folgende allgemeinen
Hinweise sind zusätzlich zu beachten:
Sicherheitshinweise zum Arbeiten mit Druckluft
und Ausblaspistolen
• Achten Sie auf ausreichenden Abstand zum Pro-
dukt, mind. jedoch 2,50 m und halten Sie die
Druckluftwerkzeuge / Druckluftvorsatzgeräte wäh-
rend des Betriebs vom Kompressor fern.
• Verdichterpumpe und Leitungen erreichen im Be-
trieb hohe Temperaturen. Berührungen führen zu
Verbrennungen.
• Die vom Kompressor angesaugte Luft ist frei von
Beimengungen zu halten, die in der Verdichterpum-
pe zu Bränden oder Explosionen führen können.
• Halten Sie beim Lösen der Schlauchkupplung das
Kupplungsstück des Schlauches mit der Hand fest.
So vermeiden Sie Verletzungen durch den zurück-
schnellenden Schlauch.
• Bei Arbeiten mit der Ausblaspistole Schutzbrille
tragen. Durch Fremdkörper und weggeblasene Tei-
le können leicht Verletzungen verursacht werden.
• Tragen Sie bei Arbeiten mit der Druckluftpistole
Schutzbrille und Atemschutzmaske. Stäube sind
gesundheitsschädlich! Durch Fremdkörper und
weggeblasene Teile können leicht Verletzungen
verursacht werden.
Este manual sirve para los siguientes modelos
2
Tabla de contenidos
Idiomas:
Otros manuales de Compresor de aire de Dexter Laundry
