Dell PowerVault ML6000 Manual de usuario

www.dell.com | support.dell.com

Getting Started With the Dell™ PowerVault™ ML6000 (ENG)

Dell™ PowerVault™ ML6000 スタートガイド (JPN)

May 2006

MK444

Information in this document is subject to change without notice.

Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.

Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc. Other trademarks and trade names may be used in this document to refer

to either the entities claiming the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than

its own.

本文書に記載されている内容は、予告なく変更されることがあります。

Dell Inc. の書面による許可なしに複製することは、方法の如何にかかわらず厳しく禁じられています。

本ガイドで使用されている商標について ÅFDell および DELL のロゴは、Dell Inc. の商標です。本ガイドでは、上記以外の商標および会

社名が使用されている場合があります。これらの商標および会社名は、一切 Dell Inc. に所属するものではありません。

CAUTION: Before cabling your library, read the Dell™

PowerVault™ Systems Product Information Guide.

警告：ライブラリを接続する前に、『Dell™

PowerVault™

製品情報ガイド

』をお読みください。

CAUTION: All libraries must be installed in a rack

having a main protective earthing (grounding) terminal. For

detailed installation information, see the Dell™

PowerVault™ ML6000 Tape Library User’s Guide.

警告：ライブラリはすべて、主保護接地端子を備

えたラックに設置しなければなりません。接地に関

する詳細については、『Dell™ PowerVault™ ML6000

テープライブラリユーザガイド

』をご覧ください。

CAUTION: The socket outlet shall be installed near the

equipment and shall be easily accessible.

警告：コンセントは装置の近くにあり、簡単にア

クセスできなければなりません。

CAUTION: The front panel power switch is not the

main disconnection device. Please pull all main plugs out

of the appliance inlets in order to switch off the appliance

completely.

警告：フロントパネルの電源スイッチは、電源

を切るメインスイッチではありません。装置の電源

を完全に切るには、メインプラグをすべてコンセン

トから抜いてください。

CAUTION: Before cabling your library, remove the

interior foam and cardboard packaging that protects the

robot. In addition, remove the yellow strip in the I/E station

and the velcro strap that holds the robot in place. For

details, see the Dell™ PowerVault™ ML6000 Tape

Library User’s Guide.

警告：ライブラリを接続する前に、ロボットを保

護している、内部の発泡材および厚紙の梱包材を取

り除きます。さらに、I/E ステーションの黄色の帯

およびロボットを固定しているマジックテープを取

り外します。詳細については、『Dell™ PowerVault™

ML6000

テープライブラリユーザガイド

』をご覧

ください。

Install Your Library in a Rack

All Dell™ PowerVault™ ML6000 libraries must be installed in a

rack. For instructions, see the

Dell

™

PowerVault

™

ML6000 Tape

Library User’s Guide

• ML6010 CM is a single 5U Library Control Module.

• ML6020 CM consists of one (1) ML6010 CM 5U Library Control

Module and one (1) ML6000 EM 9U Expansion Module (14U

total).

• ML6030 CM consists of one (1) ML6010 CM 5U Library Control

Module and two (2) ML6000 EM 9U Expansion Modules (23U

total).

ライブラリをラックに設置する

Dell™ PowerVault™ ML6000 ライブラリは、必ずラックに設置しなけ

ればなりません。手順については、『

Dell

™

PowerVault

™

ML6000

テープライブラリユーザガイド

』をご覧ください。

• ML6010 CM は、1 台の 5U ライブラリ制御モジュールです。

• ML6020 CM は、1 台の ML6010 CM 5U ライブラリ制御モジュールおよ

び 1 台の ML6000 EM 9U 拡張モジュール『合計 14U』から構成されて

います。

• ML6030 CM は、1 台のML6010 CM 5U ライブラリ制御モジュールおよび

2 台の ML6000 EM 9U 拡張モジュール『合計 23U』から構成されてい

ます。

9U 拡張モジュール

5U 制御モジュール

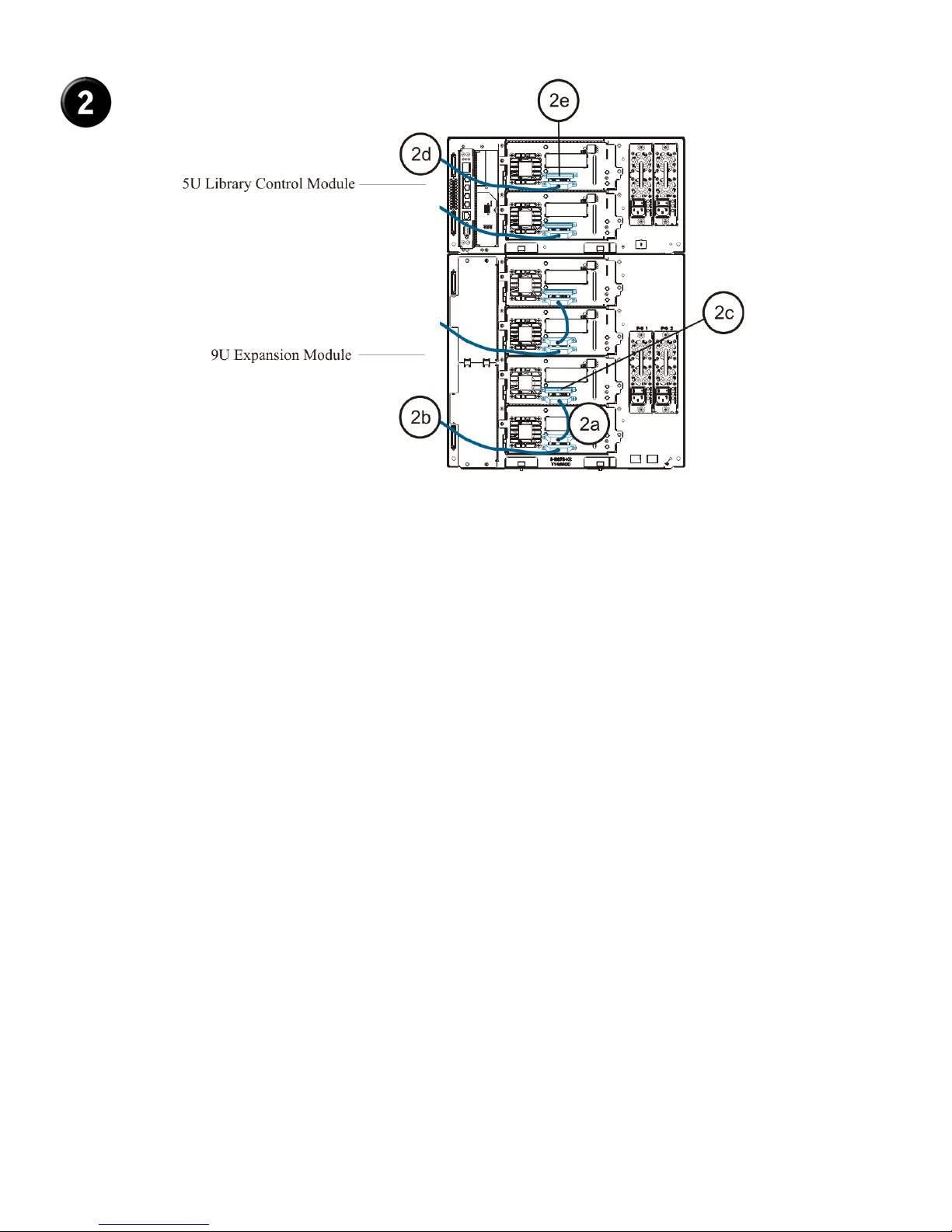

Connect SCSI Cables

If your library uses only Fibre Channel drives, skip this step.

There are two recommended ways to cable SCSI tape drives: two tape

drives per SCSI bus or one tape drive per SCSI bus.

To connect two tape drives per SCSI bus:

2a Attach one end of the SCSI cable to the top SCSI port of the

bottom tape drive. Then attach the other end of the cable to the

bottom SCSI port of the tape drive above. To avoid possible

performance issues, do not connect more than two tape drives per

SCSI bus.

2b Use another SCSI cable to connect the bottom tape drive of the

SCSI bus to your host system.

2c Use a SCSI terminator to terminate the top tape drive of the SCSI

bus.

To connect one tape drive per SCSI bus:

2d Use a SCSI cable to connect the bottom port of the tape drive to

your host system.

2e Attach a SCSI terminator to terminate the top port of the tape

drive.

SCSI ケーブルの接続

お使いのライブラリでファイバチャネルドライブのみを使用す

る場合は、この手順をとばしてください。

SCSI テープドライブを接続する方法には、推奨される 2 つの

方法があります。SCSI バスに 2 台のテープドライブを接続す

る方法と、SCSI バスに 1 台のテープドライブを接続する方法

です。

SCSI バスに 2 台のテープドライブを接続するには、以下

を行います。

2a SCSI ケーブルの一方の端を、下のテープドライブにある上

の SCSI ポートに接続します。SCSI ケーブルのもう一方の端

を、上のテープドライブにある下の SCSI ポートに接続しま

す。性能に問題が発生しないようにするため、SCSI バスに 2

台を超えるテープドライブを接続しないでください。

2b 別の SCSI ケーブルを使い、SCSI バスの一番下のテープド

ライブをホストシステムに接続します。

2c SCSI ターミネータを使い、SCSI バスの上のテープドライブ

を終端処理します。

SCSI バスに 1 台のテープドライブを接続するには、以下を行

います。

2d SCSI ケーブルを使い、テープドライブの下のポートをホス

トシステムに接続します。

2e SCSI ターミネータを取り付けて、テープドライブの上の

ポートを終端処理します。

Connect Fibre Channel Cables

If your library uses only SCSI drives, skip this step.

Use Fibre Channel cables to connect your host (or switch) to the

library. For each tape drive:

• Attach one end of the Fibre Channel cable to the Fibre Channel

port on the tape drive. Then attach the other end of the cable to

your host or switch.

ファイバチャネルケーブルの接続

お使いのライブラリで SCSI ドライブのみを使用する場合は、こ

の手順をとばしてください。

ファイバチャネルケーブルを使い、ホスト『またはスイッチ』

をライブラリに接続します。それぞれのテープドライブに、以

下を行います。

•ファイバチャネルケーブルの一方の端を、テープドライブ

のファイバチャネルポートに接続します。次にケーブルのも

う一方の端を、お使いのホストまたはスイッチに接続します。

Connect Module Cables and Module Terminators

All libraries must use module terminators. Libraries that consist of

multiple modules must use module cables.

CAUTION: The module terminator is not the same as a SCSI

terminator. Using a SCSI terminator instead of a module terminator

can damage the library.

4a Using the module-to-module cables from the accessory kit, connect

each module to the one above it. Attach one end of the cable to the

bottom module. Then attach the other end to the module above it.

4b Using the module terminators from the accessory kit, terminate the

topmost and bottommost modules.

モジュールケーブルとモジュールターミネータ

の接続

ライブラリは必ずモジュールターミネータを使用しなければなり

ません。複数のモジュールで構成されるライブラリは、ケーブル

を複数使用する必要があります。

警告 :モジュールターミネータは、SCSI ターミネータとは

異なります。モジュールターミネータの代わりに SCSI ターミ

ネータを使用すると、ライブラリが破損する可能性があります。

4a アクセサリキットに含まれる、モジュール間をつなぐケーブ

ルを使い、それぞれのモジュールをすぐ上のモジュールに接続

します。ケーブルの一方の端を、下のモジュールに接続しま

す。ケーブルのもう一方の端を、すぐ上のモジュールに接続し

ます。

アクセサリキットに含まれるモジュールターミネータを使い、

一番上のモジュールと一番下のモジュールを終端処理します。

Connect the Ethernet Cable

• Connect your Ethernet cable to the top Gigabit Ethernet port on

the library control blade (LCB).

Ethernet ケーブルの接続

•Ethernet ケーブルを、ライブラリコントロールブレード

『LCB 』の、上のギガビット Ethernet ポートに接続します。

Connect Power Cords

Power supplies are required for all modules that contain tape drives.

For each power supply:

• Attach one end of the power cord to the power supply. Then attach

the other end to the power source.

電源コードの接続

テープドライブを含むモジュールにはすべて、給電が必要です。

それぞれのパワーサプライに、以下を行います。

•電源コードの一方の端をパワーサプライに差し込みます。コー

ドのもう一方の端を、電源に接続します。

Power On the Library

• Turn on each power supply’s power switch. Then turn on the

library’s main power using the switch located on the front of the 5U

Library Control Module. The Setup Wizard screen appears on the

operator panel when the library has completed its POST and

initialization. This process takes approximately 30 minutes. Do not

power off the library during this process.

ライブラリの電源を入れる

それぞれのパワーサプライの電源スイッチを入れます。5U ライ

ブラリコントロールモジュールの前面にあるライブラリのス

イッチを使って、主電源を ON にします。ライブラリが、POST

および初期化を完了すると、Setup Wizard 『セットアップウィ

ザード』画面がオペレータパネルに表示されます。このプロセ

スの実行時間は約 30 分です。このプロセスの間に、ライブラリ

の電源を切らないでください。
