Dreibeinstativ Art.-Nr. 105 351
für HVI-Leitung im Stützrohr
DE www.dehn.de
Publication No. 1890 /
Update 09.17 Mat-No. 3001973
2
1. Anwendung.................................................................................................................. 3
2. Sicherheitshinweise..................................................................................................... 4
3. Montage ...................................................................................................................... 5
3.1 Dreibeinstativ............................................................................................................................. 5
3.2 Betonsockel............................................................................................................................... 5
3.3 Montage Stützrohr mit Fangspitze.............................................................................................. 8
3.4 Anschluss an den Potentialausgleich........................................................................................... 8
4. Anpassung bei einem Dachneigungswinkel bis 10° .................................................. 10
4.1 Adaptereinstellung................................................................................................................... 10
5. Montage unter Berücksichtigung der Windzone / Windgeschwindigkeit.................. 12
Inhaltsverzeichnis
3
α α
III IV
α (°)
80
70
60
50
40
30
20
10
0
III
0 10 20 30 40 50 60
h (m)
Das Stützrohr mit Fangspitze / Fangstange in Kombination mit einem Dreibeinstativ eignet sich
zum Errichten von "Getrennten Blitzschutz Fangeinrichtungen" nach DIN EN 62305-3 (VDE
0185-305-3). Zudem können innen-/außenliegende HVI-Leitungen montiert werden.
Beim Einsatz des Stützrohres ist das "Schutzwinkelverfahren" anzuwenden. Der Schutzwinkel
α
ist abhänig von der Schutzklasse (Gefährdungspegel) und der Höhe des Stützrohres mit Fang-
stange über der Bezugsebene. Die Werte können aus der DIN EN 62305-3 (VDE 0185-305-
3),Tabelle 3 entnommen werden (siehe auch Fig.1 und Tabelle 1). Gleichermaßen kann bei der
Positionierung des Stützrohres mit Fangstange das Blitzkugelverfahren angewandt werden.
Tabelle 1 Berechnung des Schutzwinkels
Schutzwinkel α
Schutzklasse
Fig. 1 Schutzwinkel
α
1. Anwendung
4
IEC 60417-6182:
Installation,
electrotechnical expertise
IEC 60417-6183:
Installation,
mechanical expertise
Die Montagearbeiten zum Aufstellen des Dreibeinstatives dürfen nur durch ein qualifiziertes, geschul-
tes Blitzschutz-Fachpersonal durchgeführt werden.
Die Montage des Dreibeinstatives ist grundsätzlich nur im Rahmen der in dieser Montageanleitung
genannten Vorgaben und Bedingungen zulässig.
Vor der Montage ist das Dreibeinstativ auf ordnungsgemäßen Zustand zu kontrollieren.Sollte eine
Beschädigung oder ein sonstiger Mangel festgestellt werden, darf das Stativ nicht montiert werden.
Bei erkennbaren bzw. herannahenden Gewittertätigkeiten sind die Montagearbeiten aus Sicherheits-
gründen zu unterbrechen.
Das Hinzufügen von fabrikat- oder typfremder Komponenten sind unzulässig und führen zum Erlö-
schen des Gewährleistungsanspruches.
Bei der Montage der Stative auf empfindlichen Untergründen wie z.B. Foliendachbahnen usw. ist
darauf zu achten, dass keinerlei Beschädigungen entstehen.
Bei den Montagearbeiten empfiehlt es sich festes Schuhwerk (z.B. Sicherheitsschuhe) zu tragen.
Bei der Montage der Stative in Kombination mit Stützrohr und HVI-Leitungen müssen zusätzlich auch
die Montagevorgaben und Bedingungen der jeweiligen bzw. nachfolgenden Montageanleitungen
beachtet werden:
HVI®power, Publication No. 1829
HVI®power long, Publication No. 1829
HVI®long-Leitung Verlegung im/am Stützrohr, Publication No. 1841
Die Montageanleitungen stehen im Download-Bereich von DEHN + SÖHNE GmbH + Co.KG
zur Verfügung.
Bitte wenden Sie sich bei anwendungstechnischen Fragen an das für Sie zuständige Vertriebsteam
oder den Aussendienst-Mitarbeiter in Ihrer Region.
Montageanleitung beachten!
2. Sicherheitshinweise
5
Fig. 2 Dreibeinstativ
1
2
2
1
120°
120°
3.1 Dreibeinstativ
Im Auslieferungszustand (Transportlage) ist das Dreibeinstativ zusammengelegt und fest verschraubt.
Zum Aufstellen des Dreibeinstativs müssen die beiden äußeren Streben aufgeklappt und in Aufstell-
position (120°) gebracht werden.
Zunächst wird die Feststellschraube Nr. 1 (Sechskantmutter) der jeweiligen Strebe aufgeschraubt und
entnommen. Danach wird die Feststellschraube Nr. 2 der jeweiligen Strebe gelockert, entsprechend
werden nun die beiden Streben in Aufstellposition (120°) gebracht. Die beiden äußeren Streben müssen
nun mit den Feststellschrauben Nr.1 und Nr. 2 fest verschraubt werden. Dabei ist ein Anzugsdrehmoment
von 25 Nm anzusetzen (siehe Fig 2).
äußere Streben
aufklappen
aufklappen
Feststellschraube Nr. 1
Flachkopf-Schraube M10
mit Scheibe und
Sechskantmutter, M10
Feststellschraube Nr. 2
Flachkopf-Schraube M10
mit Scheibe und
Sechskantmutter, M10
Fig. 2 Dreibeinstativ
3.2 Betonsockel
In Abhängigkeit der jeweiligen Gesamtlänge der Stützrohre und den möglichen Windlastbeein-
flussungen muss an jeder Strebenverankerung die entsprechende Anzahl an Betonsockel mon-
tiert werden (siehe Tabelle 2, Seite 6 u. Fig 3, Seite 7). Bei den Betonsockeln, die aufgefädelt
werden, muss die an der Unterseite des jeweiligen Betonsockel liegende Betonnase
(Durchsteckschutz) ausgeschlagen werden (siehe Fig. 3, Seite 7).
Feststell-
schraube Nr. 1
Feststell-
schraube Nr. 2
3. Montage
6
Tabelle 1
Anmerkung:
Bei der Montage der Betonsockel ist darauf zu achten, dass die Streben und die durchgezogene
Betonaussparung der Betonsockel in einer Flucht liegen. Dadurch wird beim Einschlagen der Befesti-
gungskeile die bestmögliche Stabilität und Standfestigkeit des Dreibeinstativs mit Fangspitze erreicht
(siehe Fig. 3, Seite 7 und Fig. 5, Seite 9).
Zum zusätzlichen Schutz von Dachbahnen, wird bei der Montage der Betonsockel die Verwendung
von Unterlegplatten Art.-No. 102 050 empfohlen (siehe Fig. 3, Seite 7).
Stützrohr für HVI
®
long-Leitung Art.-Nr. 105 330 GFK/AI mit Dreibeinstaiv Art.-Nr. 105 351
Stützrohr für HVI
®
long-Leitung Art.-Nr. 105 314 GFK/NIRO mit Dreibeinstaiv Art.-Nr. 105 351
Beschreibung Betonsockel (17 kg) Strebenlänge / Radius
HVI
®
long-Leitung je Strebe des Dreibeinstatives
1 x HVI
®
long-Leitung 3 Sockel R = 620 mm
Ø 20,23, innen verlegt min. 2 Sockel unterhalb der Strebe
1 Sockel oberhalb der Strebe
1 x HVI
®
long-Leitung 4 Sockel R = 620 mm
Ø 20,23, außen verlegt min. 2 Sockel unterhalb der Strebe
2 Sockel oberhalb der Strebe
2 x HVI
®
long-Leitung 4 Sockel R = 620 mm
Ø 20,23, außen verlegt min. 2 Sockel unterhalb der Strebe
2 Sockel oberhalb der Strebe
3 x HVI
®
long-Leitung 4 Sockel R = 620 mm
Ø 20,23, außen verlegt min. 2 Sockel unterhalb der Strebe
2 Sockel oberhalb der Strebe
3 x HVI
®
long-Leitung 4 Sockel R = 620 mm
Ø 20,23, außen verlegt min. 2 Sockel unterhalb der Strebe
2 Sockel oberhalb der Strebe
Stützrohr für HVI®power-Leitung Art.-Nr. 105 320 GFK NIRO mit Dreibeinstaiv Art.-Nr. 105 351
Beschreibung Betonsockel (17 kg) Strebenlänge / Radius
HVI
®
long-Leitung je Strebe des Dreibeinstatives
1 x HVI
®
power-Leitung 3 Sockel R = 620 mm
Ø 27, innen verlegt 3 Sockel unterhalb der Strebe
1 x HVI
®
power-Leitung 4 Sockel R = 620 mm
Ø 27, außen verlegt 3 Sockel unterhalb der Strebe
1 Sockel oberhalb der Strebe
Minimaler Biegeradius
HVI
®
long-Leitung
-Leitung Ø 20 mm ⇒min. 200 mm
-Leitung Ø 23 mm ⇒min. 230 mm
Minimaler Biegeradius
HVI
®
power-Leitung
-Leitung Ø 27 mm ⇒min. 270 mm
Tabelle 2
7
Bei der Montage der Stative in Kombination mit Stützrohr und HVI-Leitungen sind die Montage-
vorgaben nach Tabelle 2, Seite 6 zwingend einzuhalten!
Weitere ausführliche Montageinstruktionen zur Verlegung der HVI-Leitungen innerhalb bzw.
außerhalb der Stützrohre sind den entsprechenden Montageanleitungen zu entnehmen:
HVI
®
power, Publication No. 1829
HVI
®
power long, Publication No. 1829
HVI
®
long-Leitung Verlegung im/am Stützrohr, Publication No. 1841
Betonsockel-
bohrung
Betonaus-
sparung
Stab
(Strebenverankerung)
Arretierungsschraube
M10 x 30; 25 Nm
Strebe
Befestigungskeil
Durchsteckschutz ausschlagen
Schnittbild
Betonsockel
Betonsockel
Art.-No. 102 010
Fig. 3 Betonsockel
8
1
1
1
3.3 Montage Stützrohr mit Fangspitze
Die Fangspitze Ø 10 mm wird am oberen Ende des Stützrohres Ø 50 mm eingesteckt und mit den
beiden Arretierungsschrauben 2 x M8 (Anzugsdrehmoment 15 Nm) festgeschraubt ( siehe Fig. 5,
Seite 9). Das zusammengeschraubte Stützrohr wird in den Apdapter des Strebengestelles senkrecht
eingeführt und mittels den vier Arretierungsschrauben M10 (Anzugsdrehmoment; 25 Nm) festge-
schraubt.
Dabei müssen die vier Sechskantmuttern M 10 gegen den Adapter gekontert werden
(siehe Fig. 5, Seite 9).
3.4 Anschluss an den Potentialausgleich
Bei der Verwendung des Dreibeinstativs in Verbindung mit einer HVI®long-Leitung oder
HVI®power-Leitung erfolgt der Anschluss an den Potentialausgleich über den Doppelüberleger V2A.
Dabei ist ein Anzugsdrehmoment von 25 Nm einzuhalten (siehe Fig. 4).
Doppelüberleger, Rd, 8 -10
mit Flachkopf-Schraube M10 x 30
und Sechskantmutter, M10
Fig. 4 Dopppelüberberleger
9
Fangsspitze Niro
Ø10 mm, Länge 1000 mm (Rund)
Arretierungsschraube(n)
2 x M8; 15 Nm
Stützrohr Ø 50 mm,
Länge 3200 mm (Rund)
Arretierungsschraube(n)
4 x M10; 25 Nm
Befestigungskeil
Dreibeinstativ
Betonaussparung
Sechskantmutter(n); M10
Adapter (Aufnahme)
Betonsockel

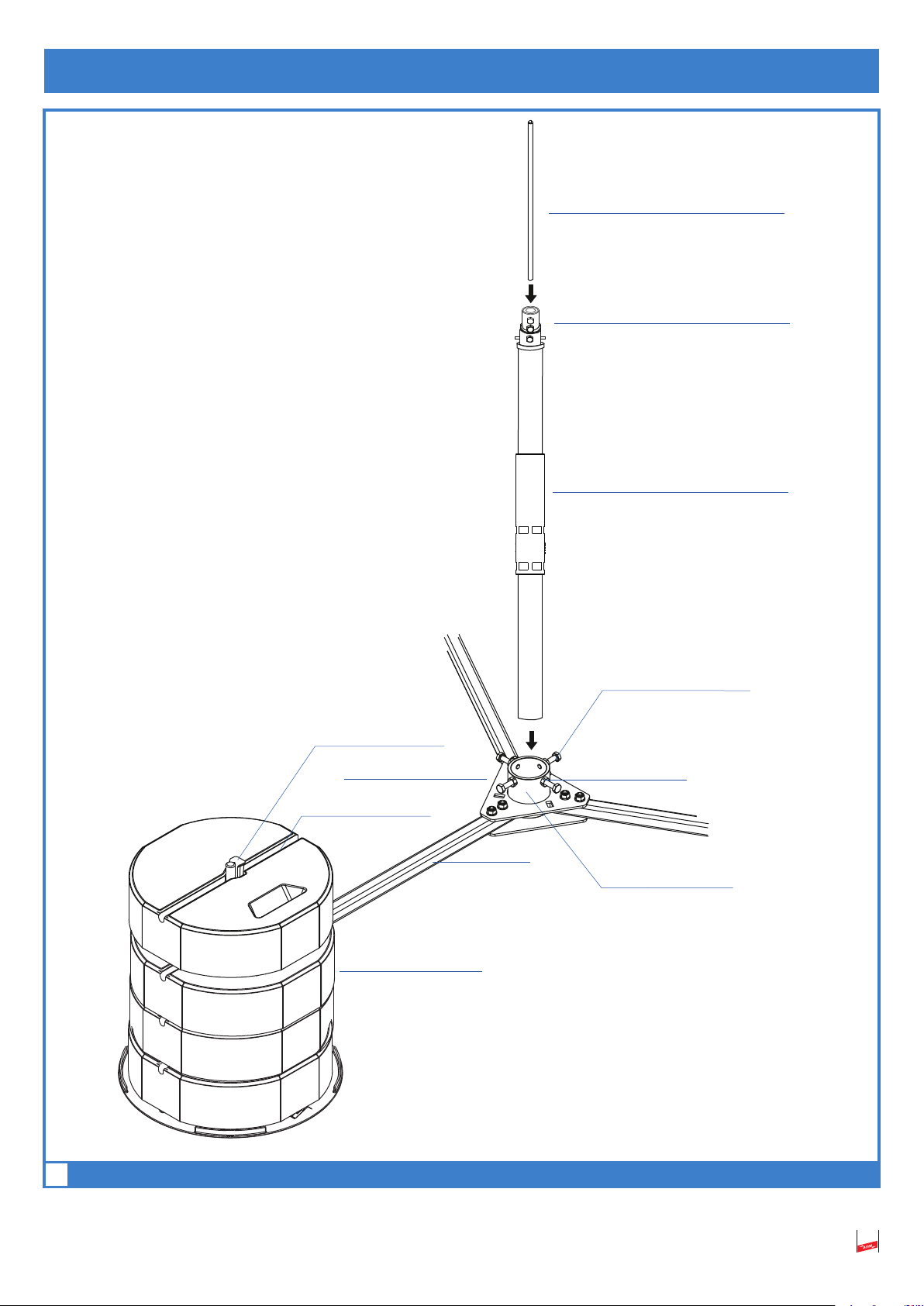

Fig. 5 Strebengestell / Betonsckel / Fangstange
Strebe
10
4.1 Adaptereinstellung
Der am Dreibeinstativ angebrachte Adapter ermöglicht das Adaptieren von freistehenden Fangeinrich-
tungen mit einem Durchmesser von 50 mm. Mit dem Adapter können Stützrohre bei Dachneigungen
oder auch Geländeneigungen bis zu einem Neigungswinkel von 10° ausgeglichen werden (siehe Fig.
7, Seite 11).
Je nach Ausrichtung des Neigungswinkels wird das Stützrohr mit Fangspitze in den Adapter eingeführt
und mittels den vier Arretierungsschrauben M 10 festgeschraubt.
Zusätzlich müssen die vier Sechskantmuttern gegen den Adapter gekontert werden. Die vorgegebenen
Anzugsdrehmomente sind dabei zu beachten (siehe hierzu Fig. 6, Seite 10 und Fig. 7, Seite 11).
Fig. 6 Adaptereinstellung
Anzugsdrehmoment
Arretierungsschraube
M 10; 25 Nm
Stützrohr
Ø 50 mm
Sechskantmutter
max. 10° max. 10°
4. Anpassung des Stützrohres bei Dachneigungen bis zu einem
Neigungswinkel von 10°
