1. INFORMAZIONI GENERALI
BENVENUTI!
Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questa serie di
diffusori passivi professionali racchiude in sé anni di esperienza ed innovazione nel campo della diffusione
sonora, con l’impiego di soluzioni d’avanguardia in campo acustico, elettronico e di ricerca sui materiali.
PANORAMICA INTRODUTTIVA
IS è la serie di diffusori passivi dedicati a installazioni fisse. Il modello IS26T in particolare è progettato per la
riproduzione musicale di alta qualità in installazioni fisse e per applicazioni dal vivo con diverse configurazioni di
montaggio grazie agli accessori disponibili.
E’ possibile scegliere tra due modelli che si differenziano per il tipo di tromba installata:
- IS26T monta una tromba con dispersione 60°x90° ed è pensato per essere utilizzato singolarmente o in
accoppiamento tipo “cluster”
- IS26T100 con guida d’onda con dispersione 100°x15° pensato per l’utilizzo in line array
Il diffusore offre un sistema a due vie con doppio woofer da 6,5” (VC 1.7”) e compression driver da 1” (VC 1.7”).
Il design accattivante e le varianti di colore nero o bianco danno al diffusore un look elegante e discreto,
rendendolo adatto a qualsiasi applicazione pubblica.
I connettori Euroblock (Phoenix) assicurano un collegamento facile e veloce.
Le caratteristiche principali sono:
• alta qualità di riproduzione sonora
• progetto compatto e ultra-versatile
• ampia copertura acustica
• montaggio a muro, su palo o americana
• design acustico con tromba o guida d’onda (a seconda del modello)
• possibilità di ruotare la tromba per un utilizzo orizzontale o verticale (solo modello IS26T)
• montaggio in configurazione line array (solo modello IS26T100)
• possibilità di modificare il tipo di tromba installata tramite il kit accessorio (HK-15100WG
oppure HK-6090)
RIFERIMENTI PER L’UTENTE
Per utilizzare al meglio il vostro diffusore IS consigliamo di:
• leggere il manuale d’uso Quick start presente nella confezione e questo manuale d’uso
completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.
• conservare prova d’acquisto e GARANZIA (Manuale d’uso “sezione 2”).
CONTENUTO DELLA CONFEZIONE
Verificare che il contenuto dell’imballo sia completo.
L’imballo contiene:
• diffusore IS26T
• quick start e documentazione relativa alla garanzia
• n.2 connettori volanti Euroblock (Phoenix) femmina
Italiano
6
IS26T Cod. 420120377 REV. 1.1
CARATTERISTICHE MECCANICHE ED ACUSTICHE
DIMENSIONI E PESO
IS26T è stato progettato con particolare attenzione all’ottimizzazione dell’ingombro e alla maneggevolezza.
Il peso è di 15.5 kg.
Le misure principali sono:
210 x 650 x 270mm (LxAxP).
CARATTERISTICHE ACUSTICHE
Il diffusore è progettato con accorgimenti che garantiscono un range di frequenze esteso.
In particolare, il design acustico prevede un frontale che ottimizza la coerenza di emissione e può accogliere, a
seconda del modello, una tromba o una guida d’onda.
MODELLO IS26T
Questo modello viene fornito con la tromba a 60° in
orizzontale e 90° in verticale, come indicato in figura.
Nel caso si voglia utilizzare un angolo di dispersione
diverso, ruotare la tromba e fare riferimento alla
sezione dedicata nel capitolo INSTALLAZIONE E
CONFIGURAZIONE
100°
15°
IS26T100
IS26T
90°
60°
MODELLO IS26T100
Questo modello viene fornito con la dispersione della
guida d’onda a 100° in orizzontale e 15° in verticale
Italiano
7
IS26T Cod. 420120377 REV. 1.1
L’orientamento della guida d’onda non può essere modificato.

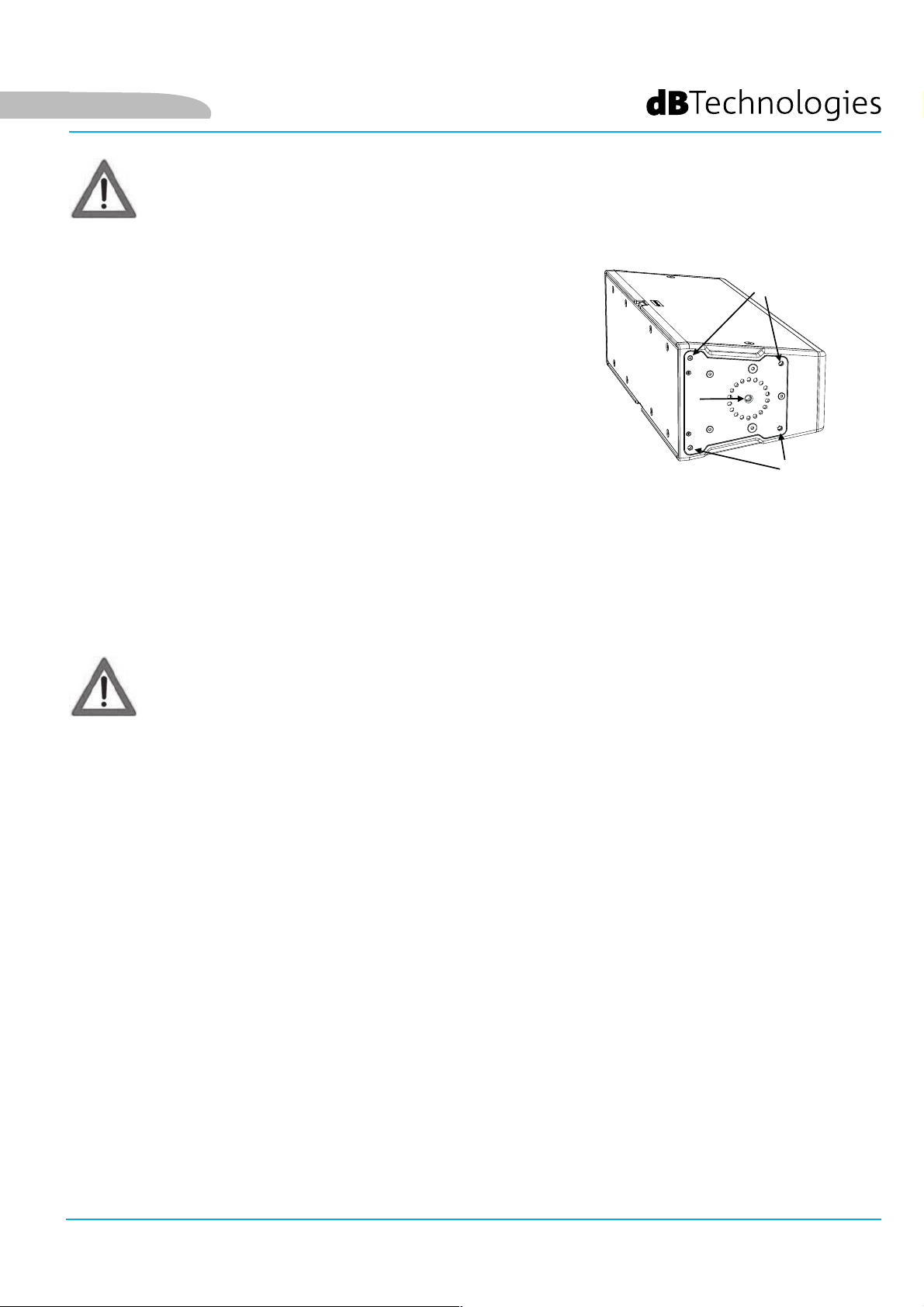

MECCANICA
I punti di montaggio meccanico integrati permettono diversi tipi
di utilizzo e installazione in abbinamento agli accessori, sia point
source che line-array. Nel dettaglio:
A - punto di aggancio M10
B - punti di aggancio per fissaggio in configurazione multipla M8
PROTEZIONE CONTRO I CORPI SOLIDI E LIQUIDI (GRADO IP)
Il presente diffusore è protetto contro l’ingresso di corpi solidi e liquidi esterni con grado di protezione IP32
secondo la EN 60529.
Per garantire questa specifica, il medesimo deve essere installato in posizione orizzontale o verticale, con angolo
non inferiore ai 15° rispetto alla verticale, puntato verso il basso.
Il cavo di connessione del diffusore all’amplificatore deve avere un diametro di 8mm (0.31 inch.).
Il non rispetto delle presenti prescrizioni di installazione, potrebbe non garantire le prestazioni
di protezione dichiarate.
B
B
A
Italiano
8
IS26T Cod. 420120377 REV. 1.1
2. COLLEGAMENTI
COLLEGAMENTO DEL SEGNALE AUDIO
L’ingresso audio e il rilancio a un altro diffusore avvengono tramite connessione Euroblock (Phoenix). I connettori
sono protetti da un pannello facilmente removibile svitando le quattro viti che lo fissano al box.
Collegare la sorgente audio (proveniente ad es. da un amplificatore o altro diffusore) al morsetto INPUT tramite il
connettore femmina incluso, rispettando la polarità indicata vicino ai connettori (positivo con positivo, negativo
con negativo). Il rilancio a un altro diffusore avviene in maniera analoga: collegare l’uscita LINK del diffusore
all’ingresso INPUT di quello successivo rispettando la polarità (positivo con positivo, negativo con negativo).
,1387 /,1.
SORGENTE
AUDIO
SPEAKER
PARALLELO
Italiano
9
IS26T Cod. 420120377 REV. 1.1
3. INSTALLAZIONE E CONFIGURAZIONE
In questa sezione sono presentati degli esempi di installazione per suggerire varie applicazioni sia del modello
con guida d’onda che point source. Per ogni riferimento consultare anche le istruzioni degli accessori, nonché le
prescrizioni riportate su eventuali etichette dei prodotti.
ATTENZIONE!
Il prodotto e gli accessori devono essere utilizzati solo da personale esperto! Assicurarsi che
l’installazione sia posizionata in modo stabile e sicuro per scongiurare ogni condizione di
pericolo per persone, animali e/o cose. L’utilizzatore è tenuto a seguire le regolamentazioni
e le leggi cogenti in materia di sicurezza nel Paese in cui si utilizza il prodotto. Per l’utilizzo
in sicurezza, verificare periodicamente la funzionalità di tutte le parti e l’integrità prima
dell’utilizzo. La progettazione, i calcoli, l’installazione, il collaudo e la manutenzione di
sistemi sospesi o stack audio professionali deve essere effettuata esclusivamente da personale
autorizzato. AEB Industriale non è responsabile per installazioni improprie, effettuate in assenza
dei requisiti di sicurezza.
3.1. POINT SOURCE
IS26T può essere installato con varie configurazioni ed utilizzi,
grazie ad una vasta gamma di accessori. Questo offre un’ampia
versatilità, insieme alla possibilità di trasformare un modello
point-source in line-array e viceversa, e di ruotare la tromba,
come illustrato nelle pagine successive.
Per ulteriori informazioni e per tutte le relative prescrizioni di
sicurezza, fare riferimento alle istruzioni relative e ad eventuali
etichette.
0° -10°
Supporto per installazione su
palo SA-2X6
Italiano
10
IS26T Cod. 420120377 REV. 1.1
Staffa verticale VB-2X6
Staffa verticale VB-2X6
Staffa orizzontale HB-2X6
3.2. LINE ARRAY
IS26T100 deve essere installato in
configurazione line-array utilizzando il fly-bar
d enominato DRK-1 o DRK2. Per completare
l’installazione è necessario prevedere staffe
di collegamento tra diffusori e flybar e tra
diffusori stessi denominate LP (Link Plate)
dedicate, non fornite a corredo.
