Daspi PASSAGE Manual de usuario
PASSAGE
PASSAGE
ÍNDICE
ASPECTOS DE SEGURIDAD…………………………………………….………………………………. 2
HERRAMIENTAS NECESARIAS…………………………………….…………………………………. 2
AJUSTE DE LA CADENA…………………………………………………………………………………. 3
INSTALACIÓN DEL SOPORTE DEL CABEZAL Y DEL SOPORTE DE LA PUERTA… 3
CONEXIÓN DEL BRAZO DE LA PUERTA AL CARRIL…………………………….. 3 y 4
PROGRAMACIÓN Y AJUSTE………………………………………………………………... 5 y 6
PROGRAMACIÓN DEL MANDO…………………………………………………………….……… 7
REINICIO DE LA MEMORIA……………………………………………………………………………..7
AGREGAR DISPOSITIVO MOVIL……………………………………………………………………..8-12
CIRCUITO DEL CUADRO….…………………………………………………………………………….. 12
AJUSTE DE LA MARCHA ATRÁS…………………………………………………………. 13
FOTOCÉLULA………………………………………………………………………………….…………….. 13
APAGAR LA LUZ……………………………………………………………………………….…………… 14
CIERRE AUTOMÁTICO DE LA PUERTA……………………………………………….…………. 14
BATERÍA DE EMERGENCIA……………………………………………………………….…………… 14
CUADRO DE MANIOBRA…………………………………………………………….………………….14
MANTENIMIENTO Y REPARACIÓN……………………………………………..…………………..14
PARÁMETROS TÉCNICOS…………………………………………………………..……………………14
RESOLUCIÓN DE PROBLEMAS………………………………………………….….………………….14 Y 15
SELECCIÓN DE LA MARCA…………………………………………………………………..16-22
PASSAGE
ASPECTOS DE SEGURIDAD
Para asegurar su seguridad y reducir los accidentes, antes de la instalación debe leer
cuidadosamente el manual de instalación. Si tiene alguna cuestión, por favor pregunte
a su especialista o distribuidor.
1) El instalador debe inspeccionar la puerta antes de la instalación. Sólo se permite la
instalación del motor en estado de balanceo. De lo contrario podría tener consecuencias
graves.
2) Cuando la puerta está en movimiento, ninguna persona u objeto puede cruzar o
permanecer en la puerta.
3) Está prohibido operar la puerta con un mando cuando no sea posible ver la puerta en
movimiento, para así evitar accidentes o un mal uso del motor.
4) Es recomendable añadir topes a ambos lados de la puerta para evitar que ésta se salga
fuera del raíl.
Nota: Si usted no tiene la puerta peatonal, deberá instalar el dispositivo de desbloqueo
en caso de corte de luz, para así poder abrir la puerta de manera manual.

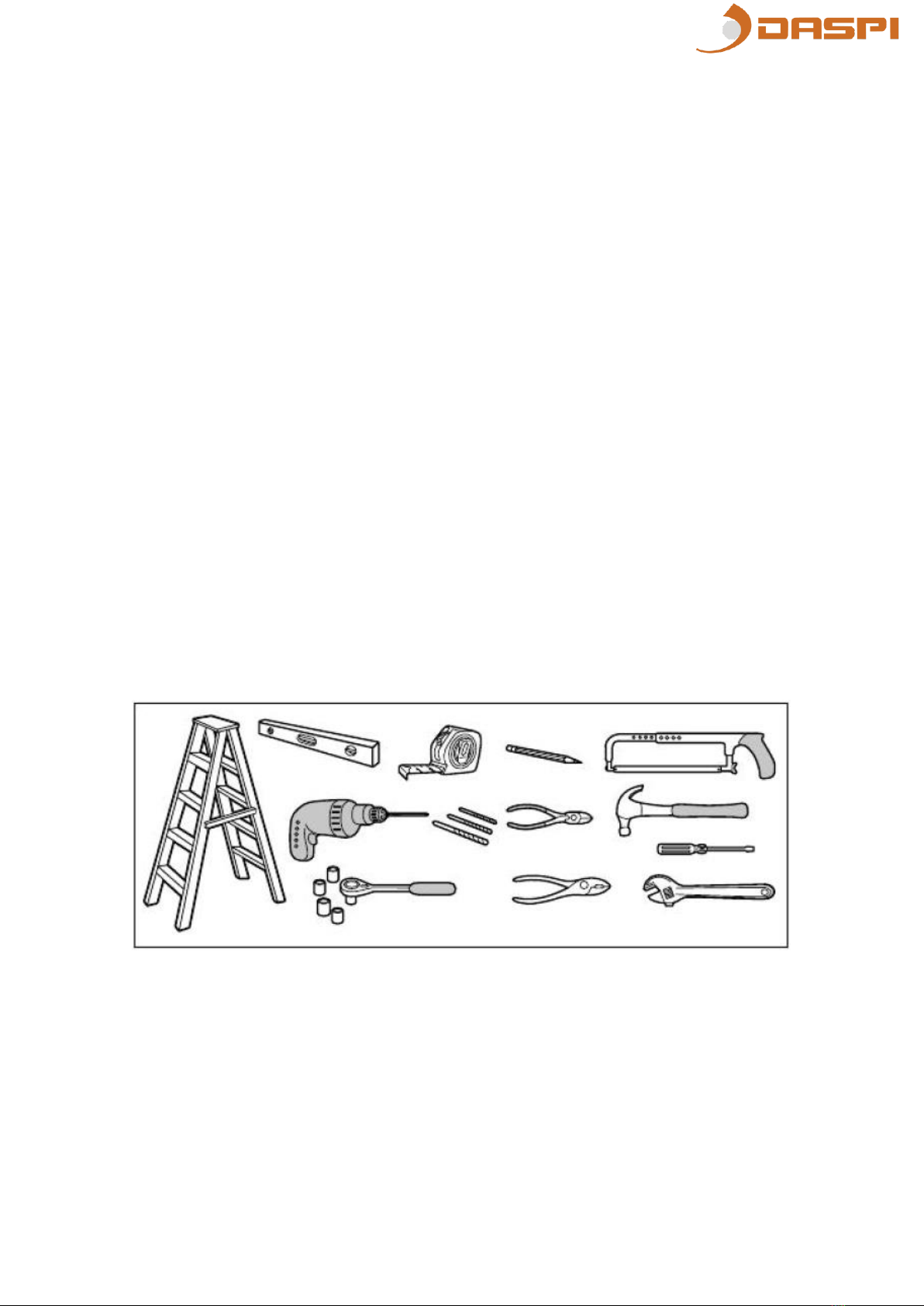

HERRAMIENTAS NECESARIAS
Durante el ensamblaje, instalación y ajuste del motor necesitará tener a mano las
herramientas que se muestran.
PASSAGE

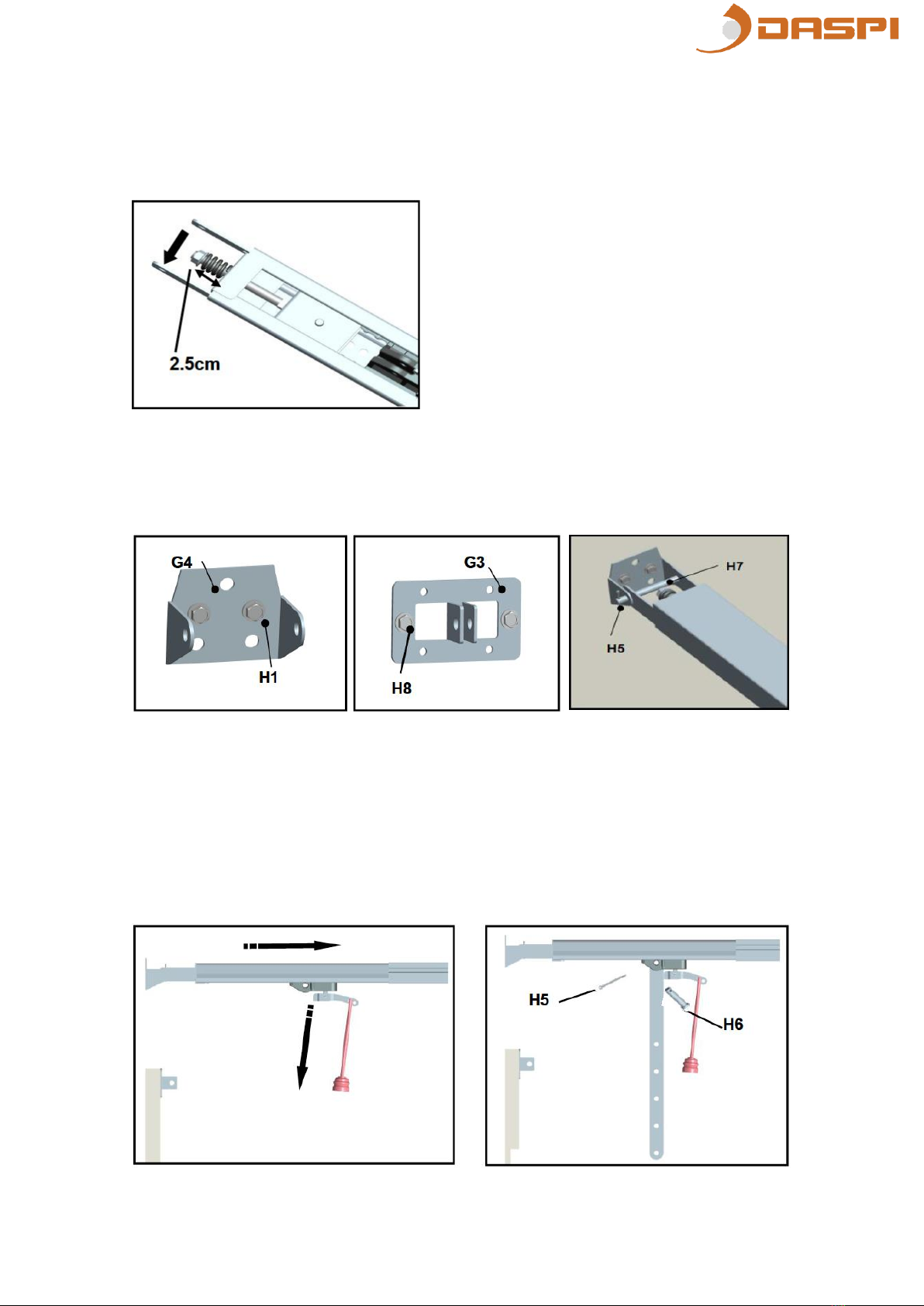

AJUSTE DE LA CADENA
INSTALACIÓN DEL SOPORTE DEL CABEZAL Y DEL SOPORTE DE LA PUERTA.
UNIÓN DEL RAÍL AL SOPORTE DEL CABEZAL
CONEXIÓN DEL BRAZO DE LA PUERTA AL CARRO
1. Cierre la puerta. Desconecte el carril tirando de la manilla de desbloqueo.
2. Fije el brazo recto al exterior del carril usando el pasador corto (H6).
Asegurelo con el (H5)
PASSAGE
3. Fije el brazo al soporte de la puerta usando un pasador corto (H6).
Asegurelo con el (H5).
4. Junte ambos brazos. Busque dos agujeros que alineados entre ambos
brazos y una las secciones. Elija unos agujeros que disten lo máximo posible
entre ambos para así incrementar su rigidez y fíjelos con los tornillos (H4) y
las tuercas (H3).
5. Tire de la manilla de desbloqueo hacia donde está el motor hasta que el
brazo de liberación del carro esté horizontal. El carro se re-enganchará
automáticamente cuando el motor sea activado.
PASSAGE
PROGRAMACIÓN Y AJUSTE
1. Programación de los botones
(S) BOTON WIFI
- (BOTÓN BAJAR) +(BOTÓN SUBIR) (P)BOTÓN PROGRAMAR
2. Instrucciones eléctricas
Al conectar el motor a la luz, el LED1 y LED2 parpadeará 3 veces. El motor
estará en stand-by.
3. Programación del recorrido
3.1 Mantenga presionado el botón
“P” hasta que el LED2 se quede fijo.
3.2 Mantenga presionado el botón +
hasta que la puerta alcance el punto
de apertura deseado.
PASSAGE
ATENCIÓN: los botones ARRIBA y
ABAJO pueden ser usados para
mover la puerta en dichos sentidos
tanto como sea necesario.
3.3 Una vez que la puerta alcance la
posición de apertura deseada,
presione el botón “P” y se encenderá el LED1.
3.4 Mantenga presionado el botón -
hasta que la puerta alcance la
posición de cierre deseada.
ATENCIÓN: los botones ARRIBA y ABAJO pueden ser usados para mover la
puerta en dichos sentidos tanto como sea necesario.
3.5 Una vez que la puerta está
parada en la posición de cierre
deseada, presione el botón “P” el
LED1 parpadeará y se apagará.
ATENCIÓN: No presione el botón “P” durante mucho tiempo, cuando el
LED3 comience a parpadear, deje de presionar.
PASSAGE
PROGRAMACIÓN DEL MANDO
LED
BOTÓN ROJO
SELECCIÓN DE LA MARCA
1. Presione el botón rojo hasta que el LED permanezca fijo.
2. Presione una vez el botón que quiera grabar de su mando, después
vuelva a presionar el mismo botón de nuevo. El LED parpadeará para
después apagarse.
BORRADO DE LA MEMORIA
Mantenga presionado el botón rojo, el LED se encenderá. Continúe
presionando el botón hasta que el LED se apague. Una vez apagado, todos
los mandos almacenados habrán sido borradas.
PRESIONAR
LED
ENCENDIDO
PULSAR
BOTÓN
LED
PARPADEA
GUARDAR
Y
SALIR
PRESIONAR
LED
ENCENDIDO
PRESIONAR
8s
LED
APAGADO
GUARDAR
Y
SALIR
PASSAGE
PROGRAMACION DEL MOVIL CON EL RECEPTOR WIFI
1- Descargue la APP “DASPI” desde:
2- Crear nueva cuenta
3- Añadir dispositivo
PASSAGE
4- Seleccionar tipo de dispositivo a añadir, en este caso “puerta
seccional”
5- Primero comprobar que el dispositivo esta conectado a la corriente
eléctrica, a continuación, pulsar “la luz de confirmación en el flash”
