Dantherm CDP 35 Manual de usuario

975675 •Version 3.1 • 07.02.2014

CDP 35 / 45 / 65

Service manual

Rev. 3.1

dk –en –de –fr –ru –it –pt

Der tages forbehold for trykfejl og ændringer

Dantherm can accept no responsibility for possible errors and changes

Irrtümer und Änderungen vorbehalten

Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles

975675 •Version 3.1 • 07.02.2014

Emne/Topic/Thema/Chapitres/Тема

Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit frigorifique,

Холодильный контур/Circuito frigorifero/Circuito frigorífico, CDP35

Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit frigorifique,

Холодильный контур/Circuito frigorifero/Circuito frigorífico, CDP45/CDP65

Eldiagram/Wiring diagram/Schaltplan/Schéma électrique, Схема

соединений/Schema elettrico/Esquema eléctrico, CDP35

Eldiagram/Wiring diagram/Schaltplan/Schéma électrique, Схема

соединений/Schema elettrico/Esquema eléctrico, CDP45

Eldiagram/Wiring diagram/Schaltplan/Schéma électrique, Схема

соединений/Schema elettrico/Esquema eléctrico, CDP65

Ordforklaring/Legend/Legende/Légende/Легендa/Legenda/Legenda

100

Reservedele/Spare parts/Ersatzteile/Pièces de rechange/Запасные

части/Parti di ricambio, CDP 35

101

Reservedele/spare parts/Ersatzteile/Pièces de rechange/Запасные

части/Parti di ricambio, CDP 45

105

Reservedele/spare parts/Ersatzteile/Pièces de rechange/Запасные

части/Parti di ricambio, CDP 65

109

Introduktion

Overblik

Advarsel

Det er operatørens ansvar at læse og forstå denne servicemanual og øvrige informatio-

ner samt at anvende den korrekte drifts- og vedligeholdelsesprocedure.

Læs hele manualen, inden aggregatet startes første gang. Det er vigtigt at kende den

korrekte driftsprocedure for aggregatet og alle sikkerhedsforanstaltningerne for at und-

gå mulig skade på materiel og/eller mandskab.

Indhold

Denne servicemanual dækker følgende emner:

Emne

Se side

Introduktion

Generelle oplysninger

Produkt- og funktionsbeskrivelse

Display

Hygrostatstyring

Montage- og installationsvejledning

Servicevejledning

Fejlfindingsvejledning

Teknisk information

Serviceaftale

975675 •Version 3.1 • 07.02.2014

Generelle oplysninger

Introduktion

Dette afsnit giver dig generel information omkring aggregatet og denne servicemanual.

Manualens vare-

nummer

Denne servicemanual har varenummer 975675.

Målgruppe

Servicemanualens målgruppe er de teknikere, der installerer aggregatet samt foretager

forebyggende vedligeholdelse og udskifter dele ved fejl.

Kopiering af servicemanualen eller dele af den er ikke tilladt uden en skriftlig tilladelse

fra Dantherm A/S.

Forbehold

Dantherm A/S forbeholder sig retten til til hver en tid at foretage ændringer og forbed-

ringer på produktet og i servicemanualen uden forudgående meddelelse eller forpligtel-

ser.

EU overensstem-

melseserklæring

Dantherm A/S, Marienlystvej 65, DK-7800 Skive erklærer på eget ansvar, at følgende

produkt:

Luftaffugter, type CDP 35/45/65:

som er omfattet af denne erklæring, er i overensstemmelse med følgende direktiver:

98/37/EEC Maskindirektivet

73/23/EEC Lavspændingsdirektivet

89/336/EEC EMC-direktivet

- og er fremstillet i overensstemmelse med følgende normer:

EN 60335-2-40 Standard for elektriske affugtere

EN 292 Maskinsikkerhed

EN 50081-1-EMC Generisk standard for emission

EN 50082-1 EMC Generisk standard for immunitet

Skive, 16.08.2001

Bortskaffelse

Aggregatet er designet til at holde i mange år. Når aggregatet skal bortskaffes skal det

foregå i henhold til nationale love og procedurer for at beskytte miljøet.

Denne affugter indeholder kølemiddel R407C og kompressorolie. Kompressoren skal, i

forbindelse med bortskaffelse, returneres til offentlig godkendt modtagestation.

Produkt- og funktionsbeskrivelse

Illustration

Illustration af CDP 35/45/65-seriens funktionsprincip:

Sådan fungerer af-

fugteren

CDP 35/45/65 arbejder efter kondensationsprincippet.

Den fugtige rumluft suges ind i affugteren ved hjælp af én, to eller tre ventilatorer.

Inde i fordamperen afkøles luften, og når dens temperatur falder til under dugpunktet,

udkondenseres luftens vanddampe til dråber, som ledes til afløb.

Den tørre og kolde luft ledes videre gennem kondensatoren, hvor den genopvarmes.

Som følge af den varme der frigives ved vanddampenes kondensering samt varmetil-

skuddet, der stammer fra kompressorens driftseffekt, tilføres luften mere varme end

der blev fjernet fra den under afkølingen. Dette varmetilskud svarer omtrent til en tem-

peraturstigning på 5 °C. Ved en stadig cirkulation af rumluften gennem affugteren vil

rumluftens relative fugtighed efterhånden falde, hvorved der opnås en hurtig men skån-

som udtørring.

Ventilatorstyring

Når hygrostaten sætter affugteren i drift indkobles ventilatoren/ventilatorerne sammen

med kompressoren.

Hvis man ønske kontinuerlig ventilation –dvs. uafhængig af affugtningen, kan der i sty-

ringen etableres en lus mellem klemme 25 og 26.

Kompressorstyring

Start af kompressoren er begrænset af en timer på 6 minutter, der starter, når kompres-

soren tilsluttes. Afbrydes kompressoren, skal timeren være udløbet, før kompressoren

kan starte igen.

Hver gang affugteren har været standset ved afbrydelse af strømmen, via den indbygge-

de eller en ekstern hygrostat, er der i styringen indbygget en tidsforsinkelse på 30 se-

kunder, før affugteren starter igen.

Dette er en sikkerhedsfunktion, som skal beskytte kompressoren mod overbelastning

forårsaget af for højt tryk i kølekredsen ved start.

Fortsættes på næste side

Varm, fugtig luft

Varmere og affugtet luft

975675 •Version 3.1 • 07.02.2014

Produkt- og funktionsbeskrivelse, fortsat

Afrimning

Falder rumtemperaturen til under 20 °C kan fordamperen efter kort tid rime til.

Når fordamperføleren –som følge af en rumtemperatur under 20 °C –registrerer en

temperatur på under 5 °C, lader den affugteren køre i affugtningsmodus i yderligere 30

minutter. Herefter standser kompressoren og en passiv afrimning begynder, idet venti-

latoren suger rumluft ind over fordamperfladen, som derved langsomt afrimes. Når for-

damperføleren igen registrerer en temperatur over 5 °C genindkobles kompressoren.

Sikkerhedskredsløb

Hvis temperaturen ved kondensatoren overstiger 55 °C (f.eks. på grund af ventilatorud-

fald eller hvis rumtemperaturen er højere end 36 °C), stopper kompressoren automatisk.

Dette sker for at undgå en overbelastning af kompressoren. Efter 45 min. starter kom-

pressoren automatisk igen.

Display

CDG3-styring

CDP-serien er udstyret med en elektronisk CDG3-styring.

Elektronikken styrer alle:

Sikkerhedsfunktioner

Kontrolfunktioner

Tænd-/slukfunktioner

Betydningen af de enkelte lysdioder gennemgås nedenfor.

Illustration

På siden af affugteren er der et display, der in-

dikerer forskellige driftstilstande.

Denne illustration viser displayet:

Lysdioder

Nedenstående giver et overblik over lysdiodernes betydning:

Hvis affugteren afbrydes og genindkobles ved at afbryde og tilslutte strømmen vil lysdi-

oderne på skift lyse grønt, –trekanten dog rødt, inden affugterens driftstilstand fremgår

af displayet.

Del

Beskrivelse

Lyser konstant, når affugteren er tilsluttet strømmen

Ved afrimning og eventuel kontinuerlig ventilation er der in-

gen displayindikationer. I disse to driftstilstande vil lynet lyse

konstant grønt for at indikere, at strømmen er tilsluttet

Lyser konstant, når kompressoren er i drift og affugteren af-

fugter

Anvendes ikke i CDP-serien

Lyn lyser konstant og dråben blinker:

Når dråben blinker grønt og lynet lyser konstant grønt indi-

kerer dette, at affugteren fungerer, men der har været en fejl

på affugteren via kondensatorføleren.

Den blinkende dråbe slukkes ved at afbryde og genindkoble

affugteren ved afbrydelse og tilslutning af strømmen

+ +

Lyn lyser kontant grønt, dråben blinker grønt, trekant blinker

rødt

Lynet lyser konstant grønt for at indikere, at strømmen er til-

sluttet til anlægget. Lysdioderne med dråben og trekanten

blinker grønt og rødt for at indikere, at der er fejl på affugte-

ren via kondensatorføleren. Registrerer kondensatorføleren

en for høj temperatur på kondensatorfladen afbrydes kom-

pressoren, og affugteren stoppes i 45 minutter, hvorefter af-

fugteren automatisk genindkobles.

Efter genindkoblingen vil lysdioden i trekanten blive slukket,

og dråben vil fortsat blinke. Lynet lyser fortsat grønt

975675 •Version 3.1 • 07.02.2014

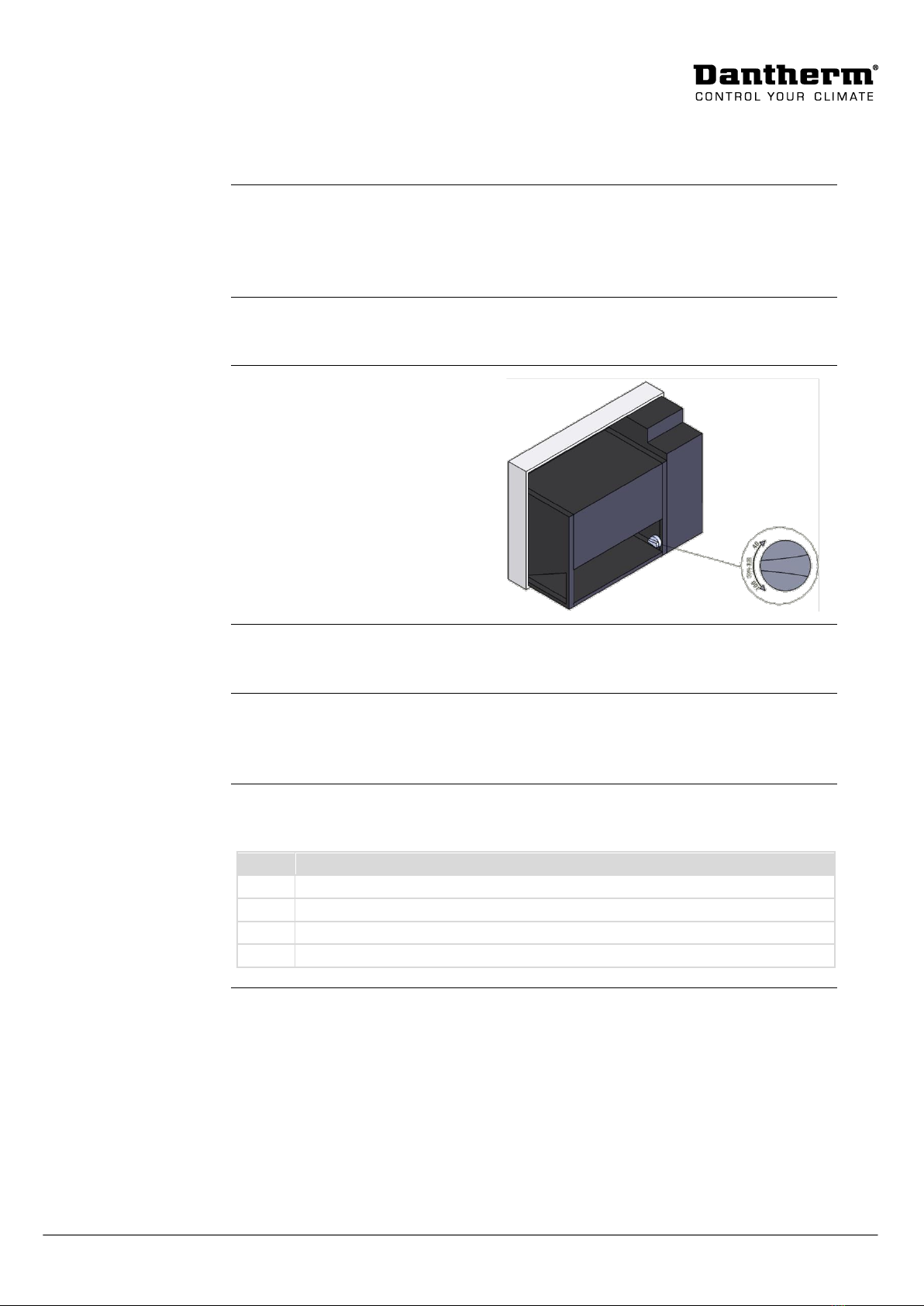

Hygrostatstyring

Indbygget hygro-

stat

Affugteren er styret af en indbygget hygrostat indstillet på ca. 60 % RF.

Når hygrostaten registrerer en luftfugtighed over 60 % RF indkobles kompressoren og

ventilatoren/ventilatorerne, hvorefter affugtningen begynder. Hygrostaten er placeret

ved siden af fordamperen nederst på kompressorhuset.

Vigtigt

Hvis luftfugtigheden er under 60 % RF, vil affugteren ikke starte ved tilslutning af

strømmen!

Justering af hygro-

staten

Hvis man ønsker, at hygrostaten ind-

stilles på en lavere % RF end de 60 % RF,

skal man dreje justerskruen med uret.

Konstant måling af

fugtighed

Dantherm anbefaler at man tilslutter en ekstern hygrostat for at sikre en konstant må-

ling af fugtigheden i swimmingpoolområdet.

Gentagne justerin-

ger

Ønsker man gentagne gange at kunne justere luftfugtigheden anbefaler Dantherm, at

man monterer en ekstra hygrostat.

Ekstra hygrostat kan leveres som tilbehør.

Tilslutning af eks-

tern hygrostat

Følg denne vejledning for at tilslutte en ekstern hygrostat.

Udgangen til en ekstern hygrostat er 12 V.

Trin

Handling

Frakobl den indbyggede hygrostat på klemme 21/22

Monter den eksterne hygrostat på klemme 21/22

Før ledningen til hygrostaten ud gennem bunden af affugteren

Monter hygrostaten på den ønskede placering

Montage- og installationsvejledning

Introduktion

Dette afsnit indeholder alle nødvendige informationer for at kunne montere vægbeslag

og affugter korrekt.

Den elektriske installation er beskrevet nederst i afsnittet.

Ophængning af

CDP 35/45/65

Følg denne vejledning for at hænge CDP 35/45/65 op:

Trin

Handling

Monter det medfølgende vægbeslag.

Monter vægbeslaget vandret, for at

sikre korrekt kondensafløb

Anbefalet minimumsafstand ved:

Affugter til loft

Affugter til gulv

225 mm

Hæng affugteren op

Vigtigt

Placer ikke affugteren i nærheden af en varmekilde, fx en radiator

Døre og vinduer skal helst være lukkede, mens affugteren er i brug

For at sikre at rumluften passerer optimalt gennem affugteren, må indblæsningen

og udsugningen ikke være blokeret

Adgang til affugte-

rens styring

Følg denne vejledning for at få adgang til styringen:

Trin

Handling

Afmonter frontkappen ved at fjerne skruerne (2 stk.) i toppen af affugteren.

Løft kappen lodret op, og træk den vandret væk fra affugteren

Fjern skruerne på forsiden af låget på den boks, der er placeret ovenpå kom-

pressoren (styringen er placeret i den boks)

Skub låget mod affugterens bagstykke og træk ud over boksen

Der er nu adgang til styringen

Fortsættes på næste side

Otros manuales para CDP 35

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Deshumidificador de Dantherm

Dantherm

Dantherm AD 400 Series Manual de usuario

Dantherm

Dantherm CDF 35 Manual de usuario

Dantherm

Dantherm Calorex DH75 Series Manual de usuario

Dantherm

Dantherm CDF 10 Manual de usuario

Dantherm

Dantherm CDP 35 Manual de usuario

Dantherm

Dantherm CDT 30 MK III Manual de usuario

Dantherm

Dantherm MASTER DH 752 P Manual

Dantherm

Dantherm CDP 40 Manual

Dantherm

Dantherm CDP 35 Manual de usuario

Dantherm

Dantherm Silencio 600 Manual de usuario

Dantherm

Dantherm CDB 1000 Manual de usuario

Dantherm

Dantherm CDF 10 Manual de usuario

Dantherm

Dantherm CDP 40 Manual de usuario

Dantherm

Dantherm AD 400 B Manual de usuario

Dantherm

Dantherm CDS 80 Manual de usuario

Dantherm

Dantherm MASTER DH 26 Manual

Dantherm

Dantherm CD 1100 Manual de usuario

Dantherm

Dantherm CDP 50 Manual de usuario

Dantherm

Dantherm CDT 30S MKII Manual de usuario

Dantherm

Dantherm CD 400-18 Manual de usuario

Dantherm

Dantherm CDF 50 Instrucciones de funcionamiento originales

Dantherm

Dantherm CDP 35T Manual de usuario

Dantherm

Dantherm CDT 30S MK III Manual de usuario

Dantherm

Dantherm Calorex DH334BH Documento técnico

Manuales populares de Deshumidificador de otras marcas

Daitsu

Daitsu CD031IU-DFA Manual de usuario

Fehom

Fehom PDGT701BE Manual de usuario

Hitachi

Hitachi RD-190GX Manual de usuario

Westpoint

Westpoint MDF1-30AE Manual de usuario

SOLIS

SOLIS easy dry compact Manual de usuario

ENVIROBOSS

ENVIROBOSS EB240 Manual de usuario

Sinclair

Sinclair R-9112 Manual de usuario

Kenmore

Kenmore 580.54701 Manual de usuario

Demargo

Demargo DM828NF Manual de usuario

Altrad Lescha

Altrad Lescha LDH 600 Manual de usuario

BOMANN

BOMANN LE 1150 CB Manual de usuario

SPT

SPT SD-46 Manual de usuario

REMKO

REMKO SLN 40 Manual de usuario

Haier

Haier HD458 Manual de usuario

Logik

Logik L20DHW12 Manual de usuario

Frigidaire

Frigidaire FDR30S1 - 30 Pint Capacity Dehumidifier Guía de inicio rápido

Blitz

Blitz HHD Series Manual de usuario

Prem-I-Air

Prem-I-Air PD14DEN Manual de usuario
