Instructions

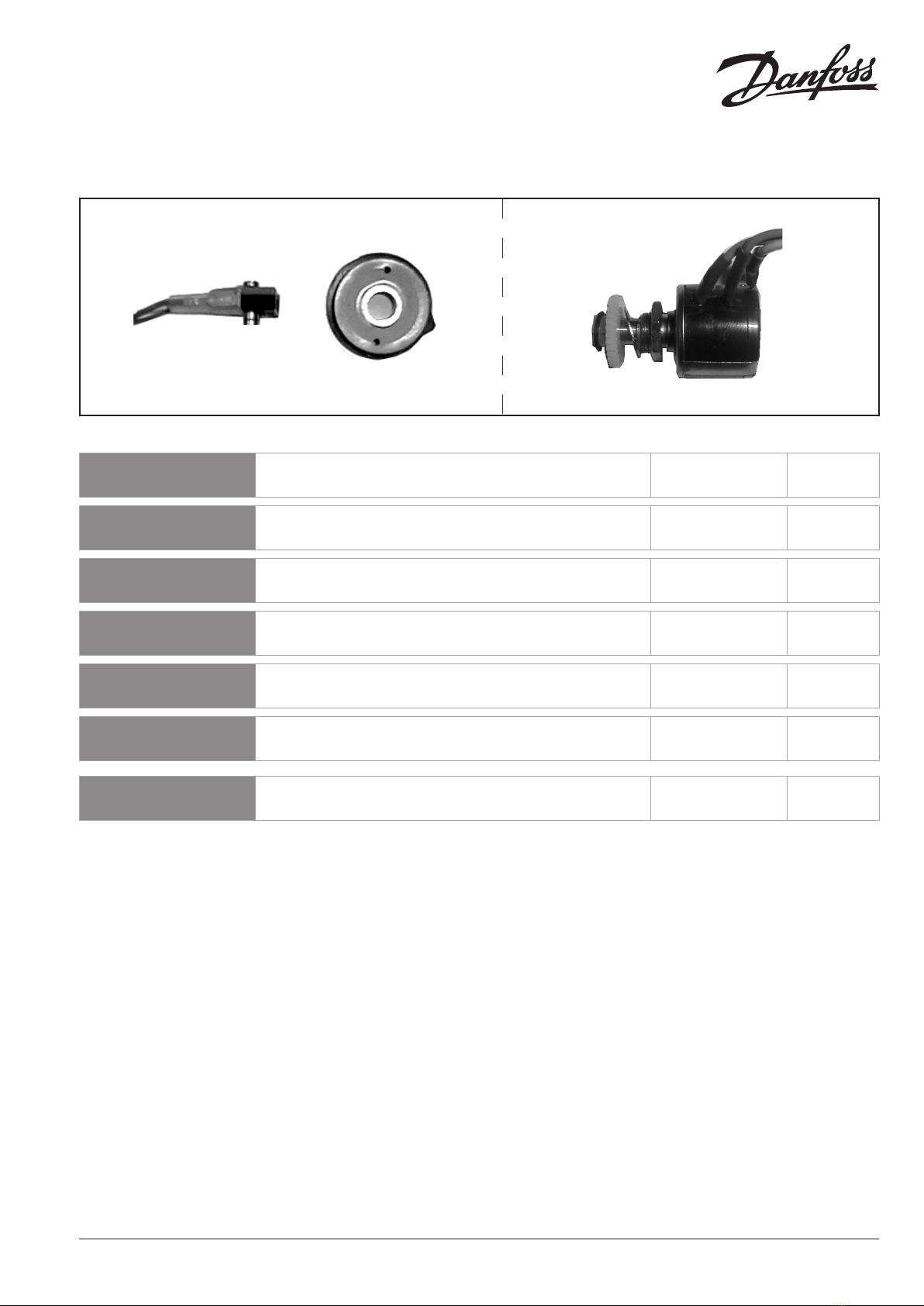

Spare parts - AMV 410, AMV 413

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 1

ENGLISH Spare parts (end switch and potentiometer)

AMV 410, AMV 413 www.danfoss.com Page 5

POLSKI Części zapasowe (wyłącznik krańcowy i potencjometr)

AMV 410, AMV 413 www.danfoss.com Strona 6

SRPSKI Rezervni delovi (krajnji prekidač i potenciometar)

AMV 410, AMV 413 www.danfoss.com Strana 7

LIETUVIŲ K. Atsarginės dalys (galinės padėties jungiklis ir potenciometras)

AMV 410, AMV 413 www.danfoss.com 8 psl.

MAGYAR Tartalék alkatrészek (végálláskapcsoló és potenciométer)

AMV 410, AMV 413 www.danfoss.com 9. oldal

РУССКИЙ Запасные детали (концевой выключатель и

потенциометр) AMV 410, AMV 413 www.danfoss.ru Страница 10

DEUTSCH Ersatzteile (Endschalter und Potentiometer)

AMV 410, AMV 413 www.danfoss.ru Страница 11

Power supply

230 V AC

with connection of STB/SDW

remove jumper

to from

controller

open

stroke

open

Power supply

230 V AC

with connection of STB/SDW

remove jumper

to from

controller

open

stroke

②

④

①

③

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 2

VFG (DN 15-80) VFU 2 (DN 15-80)

VFGS 2 (DN 15-80)

AFQM 6 (DN 40, 50)





















Red

Yellow

Blue

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 3







 









73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 4

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 5

ENGLISH

Safety Notes

Prior to assembly and commissioning

to avoid injury of persons and damages

of the devices, it is absolutely necessary

to carefully read and observe these

instructions.

Necessary assembly, start-up, and

maintenance work must be performed

only by qualiﬁed, trained and authorized

personnel.

Prior to assembly and maintenance work

on the controller, the system must be:

- depressurized,

- cooled down,

- emptied and

- cleaned.

Please comply with the instructions of the

system manufacturer or system operator.

Deﬁnition of Application

The electrical actuator is used in

connection with the following valves:

VFG 2(21), VFG 25, VFU 2, VFGS 2, AFQM 6.

Fields of application are the temperature

control of water, water-glycol mixtures

and steam for heating, district heating and

cooling systems.

Wiring 1

End Switch 2

Adjusting the End Switch 3

Only special actuator types are equipped

with end-switch, see rating plate.

Adjusting the End Switch“Stem

extended”

1. Press push-button until the

valve is completely closed (VFU 2

completely open) and the direction

indicator stops.

Observe stroke indicator, it must move

to position .

2. Connect terminals 14 and 16 to an

ohmmeter .

3. Turn screw until the cam switches

the end-switch and the ohmmeter

shows 0 Ω.

Potentiometer 4

Potentiometer Settings 5

Only special actuator types are equipped

with potentiometer (as accessories).

After having mounted a valve and an

actuator and after having removed the

mounting screw, carry out the following

steps:

Adjust zero point

1. Press push-button until the valve

is completely closed (VFU 2 

completely open) and the direction

indicator stops.

Observe stroke indicator, it must move

to position .

2. Unscrew stroke setting screw by 2

turns out of the female thread.

3. Press push-button until the valve

is completely open (VFU 2 completely

closed) and the direction indicator 

stops.

4. Press push-button until the valve 

is completely closed (VFU 2 completely

open) and the direction indicator 

stops.

The zero point of the potentiometer

is adjusted

5. Then, adjust the stroke.

Note:

The range 0 - 1, 2, 5, 10 kΩ corresponds

to the maximum stroke (20 mm) of the

actuator. After the stroke is adjusted, the

resistance must be measured in accordance

with the valve stroke.

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 6

POLSKI

Warunki bezpieczeństwa

Aby uniknąć obrażeń u ludzi oraz uszkodzeń

sprzętu, należy koniecznie zapoznać się z tą

instrukcją i przestrzegać jej

Niezbędne prace związane z montażem,

uruchomieniem i konserwacją mogą być

wykonywane wyłącznie przez autoryzowany

personel.

Przed montażem i obsługą konserwacyjną

regulatora należy koniecznie:

- zrzucić ciśnienie,

- ochłodzić urządzenie,

- opróżnić układ,

- wyczyścić układ.

Prosimy stosować się do instrukcji

producenta lub operatora układu.

Zastosowanie

Siłownik może być stosowany z zaworami:

VFG 2(21), VFG 25, VFU 2, VFGS 2, AFQM 6.

Stosowane są w ciepłownictwie,

ogrzewnictwie oraz chłodnictwie gdzie

czynnikiem jest para, woda lub roztwór

glikolu.

Podłączenia elektryczne ❶

1,2,3 Zasilanie 230 V AC

(Power supply 230 V AC)

4,7 z podłączonym STB/SDW wyjąć

zworkę

(with connection for STB/SDW

remove jumper )

8,9, 10 do z kontrolera (to from controller)

12,13 otwarty (open)

14,15 zamknięty (close)

20 otwarty (open)

21 zamknięty (close)

22 skok (stroke)

1,2,3 Pot (Pot)

Wyłącznik krańcowy ❷

Regulacja wyłącznika krańcowego

❸

Tylko siłowniki w wersji specjalnej

wyposażone są w wyłączniki krańcowe

(patrz tabliczka znamionowa).

Regulacja wyłącznika krańcowego

„Przedłużenie trzpienia”

1. Naciśnij przycisk i przytrzymaj, dopóki

nie będzie całkowicie zamknięty

(model VFU 2 całkowicie otwarty)

i wskaźnik kierunku nie zatrzyma się.

Obserwuj wskaźnik skoku, który musi się

przesunąć w położenie .

2. Podłącz styki 14 i 16 do miernika

rezystancji .

3. Obracaj śrubę , dopóki krzywka 

nie przełączy wyłącznika krańcowego

i miernik rezystancji nie wskaże 0 Ω.

Potencjometr ❹

* Czerwony (Red)

** Żółty (Yellow)

*** Niebieski (Blue)

Ustawienia potencjometru ❺

Tylko siłowniki typu specjalnego są

wyposażone w potencjometr (jako

akcesorium)

Po zainstalowaniu zaworu i siłownika oraz

usunięciu śruby mocującej należy wykonać

następujące czynności:

Regulacja wartości zerowej

1. Naciśnij przycisk i przytrzmaj dopóki

nie będzie całkowicie zamknięty

(model VFU 2 całkowicie otwarty)

i wskaźnik kierunku nie zatrzyma się.

Obserwuj wskaźnik skoku, który musi się

przesunąć w położenie .

2. Wykręć śrubę regulacji skoku o 2

obroty.

3. Naciśnij przycisk dopóki zawór nie

będzie całkowicie otwarty (model VFU 2

całkowicie zamknięty) i wskaźnik kierunku

nie zatrzyma się.

4. Naciśnij przycisk i przytrzymaj,

dopóki nie będzie całkowicie

zamknięty (model VFU 2 całkowicie

otwarty) i wskaźnik kierunku nie

zatrzyma się.

Wartość zerowa potencjometru

została ustawiona

5. Następnie wyreguluj skok.

Uwaga:

Zakres 0–1, 2, 5, 10 kΩ odpowiada

maksymalnemu skokowi siłownika (20 mm).

Po wykonaniu regulacji skoku należy zmierzyć

rezystancję w zależności od skoku zaworu.

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 7

SRPSKI

Sigurnosne preporuke

Pre montaže i puštanja u rad, da biste izbegli

neželjeno ozleđivanje osoblja i oštećenje

opreme, apsolutno je neophodno pažljivo

pročitati i poštovati ova uputstva.

Neophodno sklapanje, pokretanje i

održavanje mogu izvesti samo kvaliﬁkovane,

obučene i ovlašćene osobe.

Pre radova u vezi sa montažom i održavanjem

regulatora, sistem se mora:

- osloboditi pritiska,

- ohladiti,

- isprazniti i

- očistiti.

Molimo Vas da se pridržavate uputstava

proizvođača sistema ili korisnika sistema.

Deﬁnicija primene

Električni pogon se koristi sa sledećim

ventilima: VFG 2(21), VFG 25, VFU 2, VFGS 2,

AFQM 6.

Polja primene su regulacija temperature vode,

mešavine vode i glikola u sistema za grejanje,

daljinsko grejanje i rashladnim sistemima.

Priključci ❶

1,2,3 Električno napajanje 230 V AC

(Power supply 230 V AC)

4,7 sa STB/SDW skinite džamper (with

connection of STB/SDW remove

jumper)

8,9 do od regulatora (to from controller)

9 otvoren (open)

10 zatvoren (close)

12,13 otvoren (open)

14,15 zatvoren (close)

20 otvoren (open)

21 hod (stoke)

22 zatvoren (close)

1,2,3 Potenciometar (Pot)

Krajnji prekidač ❷

Podešavanje krajnjeg prekidača ❸

Podešavanje krajnjeg prekidača

“produženo vreteno”

Adjusting the End Switch“Stem extended”

1. Pritiskajte tasterdok se ventil 

potpuno ne zatvori (VFU 2 potpuno

otvoren) i indikator pravca potpuno

ne zaustavi.

Pazite na indikator hoda – on se mora

pomeriti na položaj .

2. Spojite izvode 14 i 16 na merač

električnog otpora .

3. Okrećite vijak dok zubac ne isključi

krajnji prekidač i merač električnog

otpora ne pokaže 0 Ω.

Potenciometar ❹

* Crveni (Red)

** Žuti (Yellow)

*** Plavi (Blue)

Podešavanja potenciometra ❺

Samo posebne vrste pogona su opremljene

potenciometrom (kao dodatna oprema).

Nakon ugradnje ventila i pogona i nakon

uklanjanja montažnog vijka, uradite sledeće:

Podesite nultu tačku.

1. Pritiskajte taster dok se ventil 

potpuno ne zatvori (VFU 2 potpuno

otvoren) i indikator pravca potpuno

ne zaustavi.

Pazite na indikator hoda – on se mora

pomeriti na položaj .

2. Odvrnite vijak za podešavanje hoda 

za 2 okretaja iz ženskog navoja.

3. Pritiskajte taster dok se ventil 2

potpuno ne zatvori (VFU 2 3 potpuno

otvoren) i indikator pravca potpuno

ne zaustavi.

4. Pritiskajte taster dok se ventil 

potpuno ne zatvori (VFU 2 3 potpuno

otvoren) i indikator pravca potpuno

ne zaustavi.



Nulta tačka potenciometra je podešena.

5. Zatim, podesite hod.

Napomena:

Opseg 0 - 1, 2, 5, 10 kΩ odgovara

maksimalnom hodu (20 mm) pogona.

Nakon što se podesi hod, otpor se mora

izmeriti u skladu sa hodom ventila.

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 8

LIETUVIŲ K.

Saugaus darbo reikalavimai

Kad nesusižeistumėte ir nesugadintumėte

prietaisų, prieš pradėdami montavimo ir

paleidimo darbus būtinai nuodugniai

perskaitykite ir laikykitės šių instrukcijų.

Prietaisų montavimą, paleidimą ir priežiūrą

privalo vykdyti tiktai kvaliﬁkuoti, išmokyti ir

įgalioti tokius darbus atlikti specialistai.

Prieš pradedant reguliatoriaus montavimo

ir priežiūros darbus, sistema turi būti:

- nuorinta;

- ataušinta;

- ištuštinta;

- išvalyta.

Rekomenduojame laikytis sistemos gamintojų

arba sistemos operatoriaus instrukcijų.

Pritaikymas

Elektros pavara naudojama kartu su šiais

vožtuvais: VFG 2(21), VFG 25, VFU 2, VFGS 2,

AFQM 6.

Pritaikymo sritys: vandens, vandens ir garų

glikolio mišinių bei šildymo, centralizuoto

šilumos tiekimo ir aušinimo sistemų

temperatūros reguliavimas.

Laidai ❶

1,2,3 Maitinimo įtampa 230 V AC)

(Power supply 230 V AC)

4,7

prijungus STB/SDW pašalinti trumpiklį

(with connection of STB/SDW

remove jumper)

8,9,10 iš reguliatoriaus

(to from controller)

9 atidarytas (open)

10 uždarytas (close)

12,13 atidarytas (open)

14,15 uždarytas (close)

20 atidarytas (open)

21 eiga (stroke)

22 uždarytas (close)

1,2,3 Aušintuvas (Pot)

Galinės padėties jungiklis❷

Galinės padėties jungiklio

reguliavimas❸

Kartu su galinės padėties jungikliu

montuojamos tik specialių tipų pavaros,

žr. verčių lentelę.

Galinės padėties jungiklio „ištraukto

stiebo“ padėtyje reguliavimas

1. Spauskite mygtuką ), kol ventilis 

visiškai užsidarys (VFU 2 visiškai

atidaryti), o krypties indikatorius 

sustos.

Patikrinkite eigos indikatorių; jis turi

pereiti į padėtį .

2. Prijunkite gnybtus 14 ir 16 prie ommetro .

3. Pasukite varžtą , kol kumštelinis diskas

įjungs galinės padėties jungiklį ,

o ommetras rodys 0 Ω.

Potenciometras ❹

* Raudonas (Red)

** Geltonas (Yellow)

*** Mėlynas (Blue)

Potenciometro reguliavimas ❺

Kartu su potenciometru (kaip priedai)

montuojamos tik specialių tipų pavaros

Sumontavę ventilį ir pavarą bei pašalinę

montavimo varžtą, atlikite šiuos veiksmus:

Nulinės padėties nustatymas

1. Spauskite mygtuką , kol ventilis 

visiškai užsidarys (VFU 2 visiškai

atidaryti), o krypties indikatorius 

sustos.

Patikrinkite eigos indikatorių; jis turi

pereiti į padėtį .

2. Išsukite eigos reguliavimo varžtą iš

išorinio sriegio du apsukimus.

3. Spauskite mygtuką , kol ventilis visiškai

atsidarys (VFU 2 visiškai uždarytas),

o krypties indikatorius sustos.

4. Spauskite mygtuką , kol ventilis 

visiškai užsidarys (VFU 2 visiškai atidarytas),

o krypties indikatorius sustos.

Nulinė potenciometro padėtis

nustatyta

5. Tuomet nustatykite eigą.

Pastaba:

Intervalas 0–1, 2, 5, 10 kΩ atitinka

maksimalią pavaros eigą (20 mm).

Sureguliavus ventilio eigą, pagal ją reikia

išmatuoti pasipriešinimą.

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 9

MAGYAR

Biztonsági előírások

Összeszerelés és üzembe helyezés előtt

feltétlenül olvassa el és tartsa be ezen

útmutató utasításait a személyi sérülések

és a készülék meghibásodásának elkerülése

érdekében!

Az összeszerelést, üzembe helyezést és

karbantartást csak szakképzett és arra

feljogosított személy végezheti.

A szerelési és karbantartási munkálatok

előtt a rendszert:

- nyomásmentesítse,

- hűtse le,

- ürítse le és

- tisztítsa meg.

Kérjük, tartsa be a rendszer gyártójának és

üzemeltetőjének rendelkezéseit!

Az alkalmazás leírása

Az elektromos szelepmozgatót a következő

szelepekkel együtt használjuk: VFG 2(21),

VFG 25, VFU 2, VFGS 2, AFQM 6

Alkalmazási területek: víz hőmérséklet

szabályozása, víz-glikol keverékek, valamint

fűtésre szolgáló gőz, távfűtő és távhűtő

rendszerek.

Elektromos bekötés ❶

1,2,3 Működtető feszültség 230 V AC

(Power supply 230 V AC)

4,7 csatlakozással az STB/SDW

felé áthidaló eltávolítandó

(with connection for STB/SDW

remove jumper)

8,9,10 szabályzó-hoz/-tól

(to from controller)

12,13 nyitva (open)

14,15 zárva (close)

20 nyitva (open)

21 szeleplöket (stroke)

22 zárva (close)

1,2,3 Potenciométer (Pot)

Végálláskapcsoló ❷

A végálláskapcsoló beállítása ❸

Csak speciális szelepmozgató típusok

vannak felszerelve végálláskapcsolóval,

lásd a géptörzslapot.

A végálláskapcsoló beállítása

„szelepszár kiáll” helyzetben

1. Nyomja meg az nyomógombot, hogy

a szelep teljesen bezáródjon (VFU 2

teljesen nyitva) és az irányjelző leáll.

Figyelje a szeleplöket kijelzőt, az 

pozícióba kell kerülnie.

Csatlakoztasson a 14 és 16 kivezetésekhez

egy ellenállásmérőt .

3. Fordítsa el a csavart, amíg a bütyök

nem működteti a végálláskapcsolót

és az ellenállásmérő 0 Ω-ot nem mutat.

Potenciométer ❹

* Piros (Red)

** Sárga (Yellow)

*** Kék (Blue)

Potenciométer beállítások ❺

Csak speciális szelepmeghajtó típusok

vannak felszerelve potenciométerrel

(tartozékként)

Egy szelep és egy szelepmeghajtó

felszerelése és a szerelési csavar eltávolítása

után, végezze el az alábbi lépéseket:

Nullpont beállítás

1. Nyomja az nyomógombot addig, amíg

a szelep teljesen bezáródik (VFU 2 

teljesen nyitva) és az irányjelző leáll.

Figyelje a szeleplöket kijelzőt, az 

pozícióba kell kerülnie.

2. Csavarja ki a szeleplöket beállító csavart

a menetes furatból 2 fordulattal.

3. Nyomja a nyomógombot addig,

amíg a szelep teljesen kinyílik (VFU 2

teljesen zárva) és az irányjelző leáll.

4. Nyomja a nyomógombot addig, amíg

a szelep teljesen bezáródik (VFU 2

teljesen nyitva) és az irányjelző leáll.

A potenciométer nullpontja be van

állítva.

5. Ezután állítsa be a löketet.

Megjegyzés:

A 0 - 1, 2, 5, 10 kΩ tartomány megfelel a

szelepmeghajtó maximális (20 mm) löketének.

A löket beállítása után az ellenállást a

szeleplöket alapján kell megmérni.

73696050 DH-SMT/SI VI.AC.K2.3E © Danfoss 08/2009 10

РУССКИЙ

Правила безопасности

Для предупреждения травматизма и

повреждения оборудования перед

началом работ по его монтажу и вводу в

эксплуатацию следует изучить и

соблюдать настоящую инструкцию.

Монтаж, наладку и техническое

обслуживание оборудования может

выполнять только квалифицированный

персонал, имеющий допуск к таким

работам.

Перед началом работ по монтажу и

обслуживанию регулятора необходимо

произвести следующие действия с

трубопроводной системой:

- сбросить давление;

- охладить;

- опорожнить;

- прочистить.

Следуйте указаниям производителя

системы или оператора системы.

Область применения

Электропривод используется со

следующими клапанами:

VFG 2(21), VFG 25, VFU 2, VFGS 2, AFQM (6).

Области применения: регулирование

температуры воды, водного раствора

гликоля и пара в системах

централизованного теплоснабжения

или охлаждения.

Схема электрических соединений

1,2, 3 Напряжение питания 230 В перем.

тока (Power supply 230 V AC)

4, 7 При присоединении термостата

или прессостата перемычки

удалить! (with connection of STB/

SDW remove jumper)

8,9,10 от регулятора (to from controller)

12, 13 Открыть (open)

14, 15 Закрыть (close)

20 Открыть (open)

21 Шток (stroke)

22 Закрыть (close)

Концевые выключатели 2

Регулировка концевого

выключателя 3

Только особые типы исполнительных

механизмов оборудованы концевым

выключателем, см. табличку с

техническими данными.

Регулировка концевого выключателя

«Шток выдвинут»

1. Нажимайте на кнопку до тех пор,

пока клапанне закроется

полностью (VFU2 будет полностью

открыт) и индикатор направления 

не остановится.

Посмотрите на индикатор хода: он

должен переместиться в положение 

2. Подключите контакты 14 и 16 к

омметру .

3. Завинчивайте винт до тех пор, пока

кулачок не переключит концевой

выключатель и омметр не покажет

0 Ом.

Потенциометр 4

* Красный (Red)

** Желтый (Yellow)

*** Голубой (Blue)

Настройки потенциометра 5

Только особые типы исполнительных

механизмов оборудованы

потенциометром (в качестве

принадлежности).

После монтажа клапана и

исполнительного механизма и после

снятия монтажного винта выполните

следующие действия:

Настройка нулевой точки

1. Нажимайте на кнопку до тех пор,

пока клапан не закроется

полностью (VFU2 будет полностью

открыт) и индикатор направления 

не остановится.

Посмотрите на индикатор хода: он

должен переместиться в положение .

2. Вывинчивайте регулировочный винт

хода по 2 оборота из внутренней

резьбы.

3. Нажимайте на кнопку до тех пор,

пока клапан не откроется полностью

(VFU2 будет полностью закрыт) и

индикатор направления не

остановится.

4. Нажимайте на кнопку до тех пор,

пока клапан не закроется

полностью (VFU2 будет полностью

открыт) и индикатор направления 

не остановится.

Нулевая точка потенциометра

будет настроена.

5. Затем отрегулируйте ход.

Примечание:

Диапазон 0 — 1, 2, 5, 10 кОм

соответствует максимальному ходу (20

мм) исполнительного механизма. После

того, как ход будет отрегулирован,

следует измерить сопротивление в

соответствии с ходом клапана.

Otros manuales para AMV 410

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Accionamiento de CC de Danfoss

Danfoss

Danfoss NEMA-3R Manual de usuario

Danfoss

Danfoss VLT 3500 Series Manual de usuario

Danfoss

Danfoss VLT Micro Drive FC 51 Series Manual de usuario

Danfoss

Danfoss VLT Flow Drive FC 111 Instrucciones de funcionamiento

Danfoss

Danfoss MCB 152 Manual de usuario

Danfoss

Danfoss VLT Midi Drive FC 280 Guía

Danfoss

Danfoss VLT Active Front End AFE 302 Manual de usuario

Danfoss

Danfoss VLT AutomationDrive FC 302 Guía

Danfoss

Danfoss VLT CDS 803 Manual de usuario

Danfoss

Danfoss VLT HVAC Drive FC 102 Manual de usuario

Danfoss

Danfoss VLT AutomationDrive FC 300 Guía

Danfoss

Danfoss VLT CDS 803 Instrucciones de funcionamiento

Danfoss

Danfoss VLT HVAC Drive FC 102 Manual de usuario

Danfoss

Danfoss VLT 5000 Series Manual de usuario

Danfoss

Danfoss VLT CDS 803 Manual de usuario

Danfoss

Danfoss HDU-SF Manual de usuario

Danfoss

Danfoss VLT HVAC Manual de usuario

Danfoss

Danfoss VLT AutomationDrive FC 361 Instrucciones de funcionamiento

Danfoss

Danfoss VLT DriveMotor FCP 106 Manual de usuario

Danfoss

Danfoss AKD 2800 Hoja de especificaciones

Danfoss

Danfoss VLT HVAC FC 100 Manual de usuario

Danfoss

Danfoss 176F3167 Guía del usuario

Danfoss

Danfoss vlt fcd 302 Guía

Danfoss

Danfoss VLT AutomationDrive FC 300 Manual de usuario

Manuales populares de Accionamiento de CC de otras marcas

Vincent Associates

Vincent Associates UNIBLITZ ED12DSS Manual de usuario

EKSMA OPTICS

EKSMA OPTICS DQ-100-4 Manual de lista de piezas

Chamberlain Garog

Chamberlain Garog D Series Manual de usuario

Parker

Parker PDS Series Manual de usuario

Festo

Festo DGC G Series Guía de configuración

Binks

Binks QS-5012-1-CE Manual de usuario

ABB

ABB ACQ580-01 Series Manual de instalación

YASKAWA

YASKAWA CANopen SI-S3 Manual de usuario

GE D20A6 Manual de usuario

Unex

Unex MC-D-250-1000-050W-TW Manual de usuario

Geckodrive

Geckodrive G213V Manual de usuario

ABB

ABB RSYC-01 Manual de usuario

Rockwell Automation

Rockwell Automation PowerFlex 700S Manual del propietario

WEG

WEG DeviceNet CFW500 Manual de usuario

Siemens

Siemens SINAMICS G Hoja de datos

Siemens

Siemens SINAMICS SM150 6SL3815-7NP41-0AA1 Instrucciones de funcionamiento

SOMFY

SOMFY JR RU 30 Manual de usuario

Beckhoff

Beckhoff AX8911 Manual del operador
