Dacor HWDF30S Manual técnico

PLANNING

GUIDE

All specications subject to change without notice. www.dacor.com Ph. 800.793.0093

Heritage®24”, 27”, 30” Wide

Warming Drawer

Doc #: PGH-HWD.01 Revised14 May 2018 Page1 of 2

All tolerances: ±¹/₁₆” (±1.6 mm), unless otherwise stated.

HWDxxPS, HWDF30S

Electrical Circuit Required Total Connected Load Min. Ambient

Operating Temp.

120Vac, 60 Hz, 15 Amp

grounded, dedicated circuit

4.0 Amp. @

120Vac, 60 Hz 32°F (0°C)

Handle Dimensions

Warming Drawer Overall Dimensions

Model (A) Drawer Face

Width

(B) Chassis Face

Width

HWD24PS 24” (61.0 cm) 23 ” (60.0 cm) 22 ” (56.5 cm)

HWD27PS 27” (68.6 cm) 26 ” (67.6 cm) 25 ” (64.1 cm)

HWD30PS

HWDF30S 30” (76.2 cm) 29 ” (75.2 cm) 28 ” (71.8 cm)

WARNING

• Observe all governing codes and ordinances during planning/

installation. Contact your local building department for details.

• The drawer must be installed as directed in its installation

instructions.

HWDxxPS shown

(height/width typical)

PLANNING

GUIDE

All specications subject to change without notice. www.dacor.com Ph. 800.793.0093

Heritage®24”, 27”, 30” Wide

Warming Drawer

Page 2 of 2

All tolerances: ±¹/₁₆” (±1.6 mm), unless otherwise stated.

HWDxxPS, HWDF30S

Model (A) Cutout Width (B) Min. Width to

Adjacent Doors/Drawers

Height

(D) Minimum Vertical

Gap Between Cutouts

(E) Min. Vertical Gap Betw.

Drawer and Cabinet

Minimum

Cutout Depth

HWD24PS 22 ” (57.2 cm) 24 ” (61.6 cm)*

9 ” (23.2 cm) 1 ” (3.2 cm) ¾” (1.9 cm)* 24” (61.0 cm)

HWD27PS 25 ” (64.8 cm) 27 ” (69.2 cm)*

HWD30PS 28 ” (72.4 cm) 30 ” (76.8 cm)*

HWDF30S 28 ” (72.4 cm) 30 ” (76.8 cm)*

*Minimum spacing for ventilation and to avoid scraping.

Mounting platform must be

¾" (1.9 cm) thick and able to

support 100 lbs. (45.4 kilos)

Este manual sirve para los siguientes modelos

Otros manuales de Cajón calentador de Dacor

Dacor

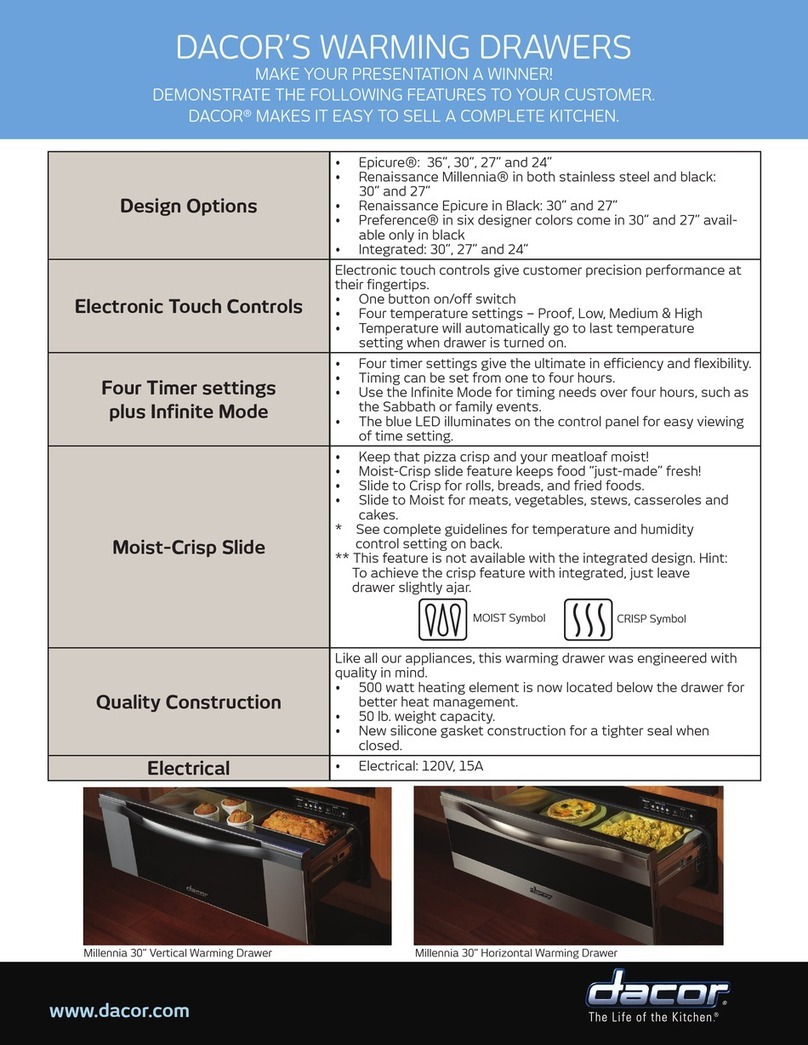

Dacor ERWD27 Manual de usuario

Dacor

Dacor Modernist DWR30M977WIM Manual de usuario

Dacor

Dacor ERWD30 Manual de usuario

Dacor

Dacor Modernist DWR30M977WIP Manual técnico

Dacor

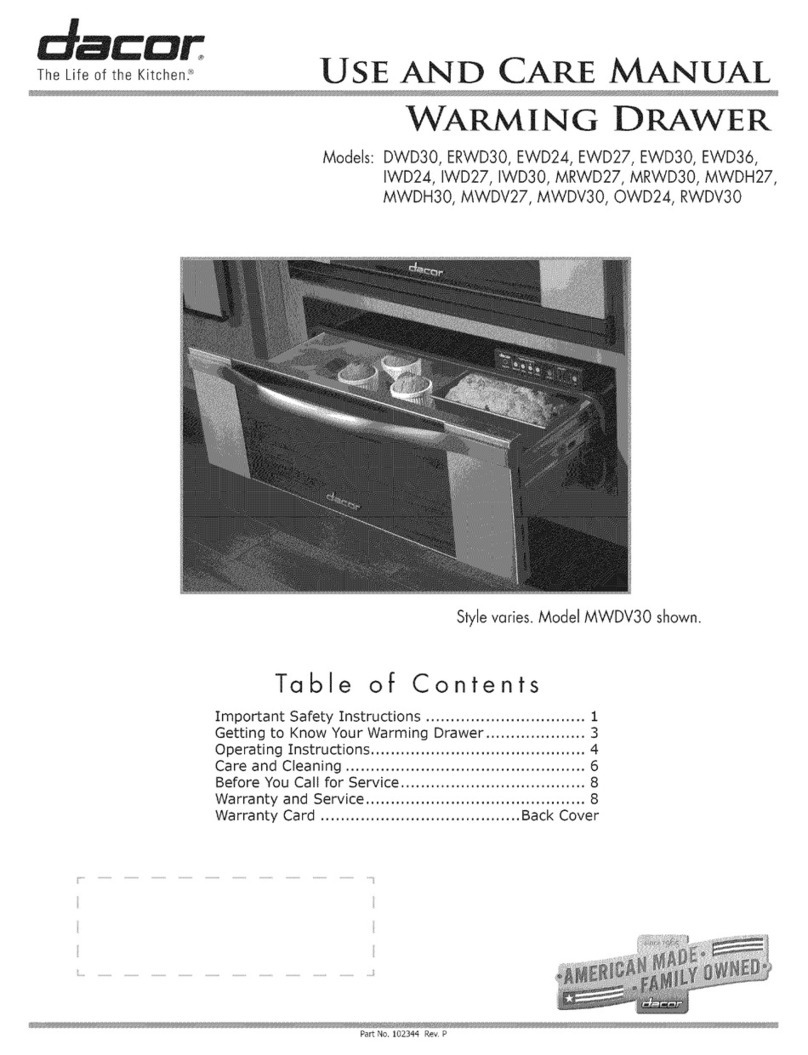

Dacor DWD30 Manual de usuario
