D-Link DWL-6720AP Manual de usuario

Quick Installation Guide

Краткое руководство по установке

802.11ac Unified Wireless Outdoor PoE Access Point /

Внешняя еспроводная двухдиапазонная унифицированная точка

доступа AC1300 с поддержкой PoE

DW -6720AP

Introduction

This Quick Installation Guide gives instructions for setting up the D-Link DWL-6720AP Access Point. The

model you have purchased may appear slightly different from those shown in the illustrations. For more

detailed information about the access point, configuring the device, and technical specifications, please visit

website http://www.dlink.com/

Package Contents

Open the shipping carton of the Acces Point and carefully unpack its contents. Please consult the packing list

located to make sure all items are present and undamaged.

• DWL-6720AP

• Shielded Cat 5E Ethernet Cable

• Mounting kit

• Console cable

• Grounding wire

If any of the above items are damaged or missing, please contact your local reseller for replacement.

Hardware Overview

ED Indicators

ED Indicators Colour Status Description

Power Red / Green Solid Red (for

around 5 seconds)

Power on.

Solid Red AP crash / AP reboot.

Solid Green Completion of power on and ready to work.

Light Off Power off.

LAN (PoE) Green Solid Green Link Present.

Blinking Green Sending or receiving the packets.

Light Off Link down / unplug.

5 GHz Green Solid Green WLAN link is up.

Blinking Green Sending or receiving the packets.

Light Off Radio off / device is undergoing the boot process.

2.4 GHz Green Solid Green WLAN link is up.

Blinking Green Sending or receiving the packets.

Light Off Radio off / device is undergoing the boot process.

Connecting to Power

Grounding

Use the grounding wire for grounding the DWL-6720AP.

Powering the Access Point

You can use PoE (802.3af) to power the DWL-6720AP:

1. You can directly connect the LAN port on the DWL-6720AP to any available PoE-capable port of an

802.3af-compliant PoE switch (not included into the Package Contents), as illustrated below.

2. Alternatively, you may power the DWL-6720AP by connecting a PoE injector’s PoE-OUT (not

included into the Package Contents) to the LAN port on the DWL-6720AP. Then connect the PoE

injector’s LAN-IN port to an available Ethernet port on your switch or router and plug in the injector’s

power cord into a power outlet as shown below.

3. The green PWR indicator will illustrate the device is powered properly.

Configuring the Access Point

The DWL-6720AP can be configured using one of the following methods:

Connecting to a PC

1. Use the console cable to connect DWL-6720AP to a PC.

2. Launch a web browser, type the default IP address of the access point (http://10.90.90.91), then press En-

ter.

3. After the logon pop-up screen appears, type “admin/admin” for the username and password fields. Click

Logon.

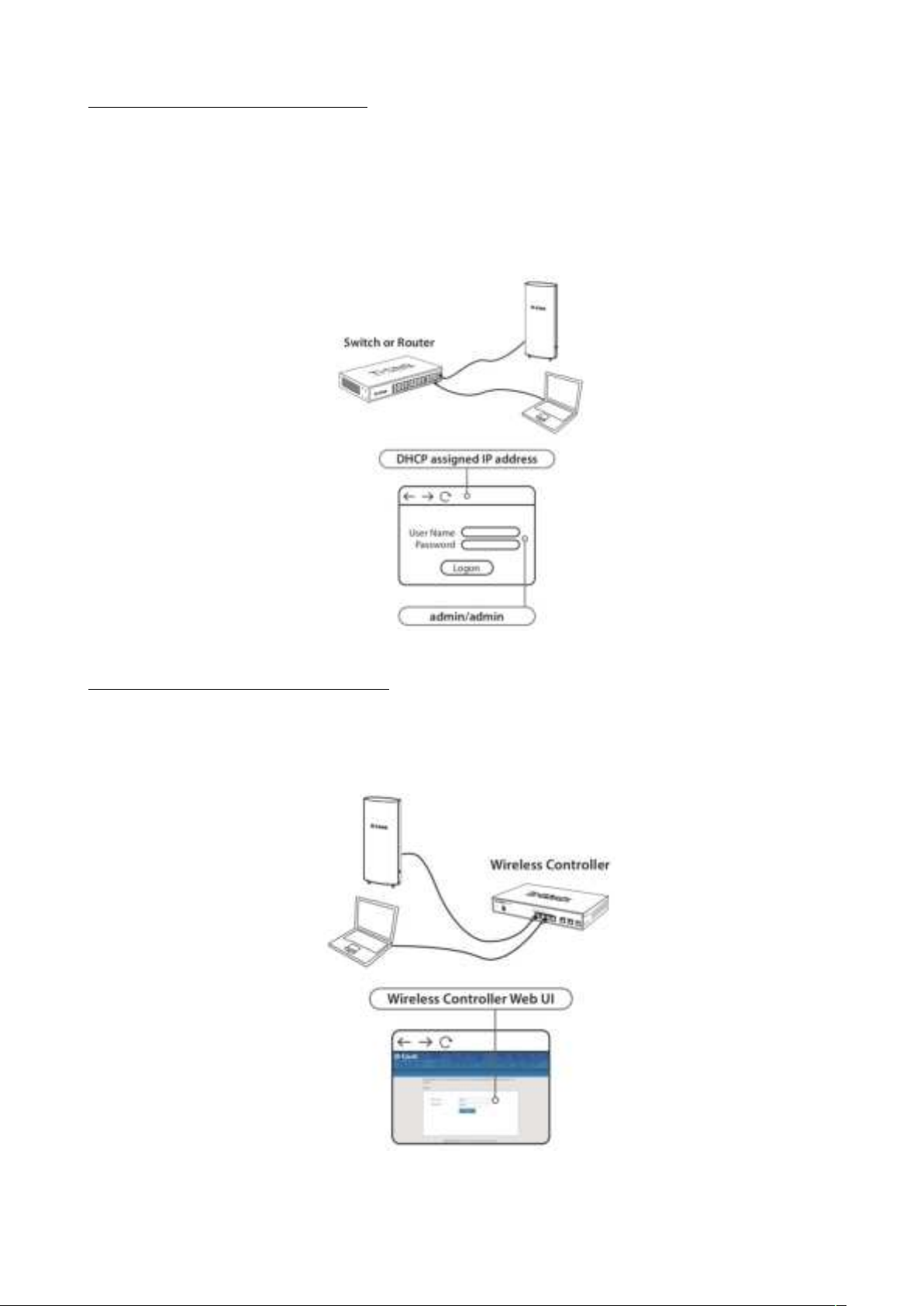

Connecting to Switch or Router

1. Connect the access point and the computer to the same switch or router.

2. If the access point did not acquire an IP address from a DHCP server on the network, enter the default IP

address of the access point 10.90.90.91 in the address field of your browser. If the access is automatically

assigned an IP address by a DHCP server on your network, enter the IP address assigned to the access

point into the web browser.

3. After the logon pop-up screen appears, type “admin/admin” for the username and password fields. Click

Logon.

Connecting to Wireless Controller

1. Connect the access point to a Wireless Controller. Connect your computer to the same network as that of

the Wireless Controller.

2. Log in to the Wireless Controller's web administration page. For the information about configuring the de-

vice please refer to the Wireless Controller user manual.

Access Point Installation

1. Use the screwdriver to remove the back panel of the access point.

2. Connect the Ethernet-cable to the LAN (PoE) port.

3. Use the screwdriver to attach the back panel to the access point.

4. Use the grounding wire included into the package contents to ground the access point.

Mounting the AP to a Wall

5a. Use the mounting base plate to mark the location on the surface where you want to mount the

DWL-6720AP. Next, drill the holes on these 2 markings.

6a. Attach the access point to the wall.

Mounting the AP to a Pole

5b. Use the pole brackets included into the mounting kit to fasten the access point to the pole.

Additional Information

For more detailed information on how to set up and configure the access point, please visit the website http://

www.dlink.com/

Правила и условия безопасной эксплуатации

Перед установкой и подключением устройства ознакомьтесь с кратким руководством по установке.

У едитесь, что устройство и ка ели не имеют механических повреждений. Устройство должно ыть

использовано только по назначению, в соответствии с кратким руководством по установке.

Не устанавливайте устройство в зонах с влажностью и уровнем загрязнения воздуха свыше 80%; а

также в о ласти повышенного испарения и пароо разования или усиленной ви рации.

Не используйте устройство с поврежденным корпусом. Температура окружающей среды в непосред-

ственной лизости от устройства и внутри его корпуса должна соответствовать указанной в техниче-

ских характеристиках устройства.

Электропитание должно соответствовать параметрам электропитания, указанным в технических ха-

рактеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите пита-

ние устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте жидкие/аэрозольные

очистители или магнитные/статические устройства для очистки. Из егайте попадания влаги в

устройство.

Устройство должно также ыть заземлено, если это предусмотрено конструкцией корпуса или вилки

на ка еле питания.

Срок служ ы устройства – 2 года.

Гарантийный период исчисляется c момента прио ретения устройства у официального дилера на

территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства

изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на

наклейке с техническими данными.

Год: A – 2010, B – 2011, С – 2012, D – 2013, E – 2014, F – 2015, G – 2016, H – 2017, I – 2018, J – 2019,

0 – 2020

Месяц: 1 – январь, 2 – февраль, ..., 9 – сентя рь, A – октя рь, B – ноя рь, С – дека рь.

Введение

В этом кратком руководстве по установке даны инструкции по настройке точки доступа DWL-6720AP.

Прио ретенная модель может незначительно отличаться от показанной на иллюстрациях.

Дополнительную информацию о технических характеристиках и настройке точки доступа можно найти

на Web-сайте http://www.dlink.ru

Комплект поставки

Откройте коро ку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех

компонентов и у едитесь, что они не повреждены.

• Беспроводная точка доступа DWL-6720AP

• Ethernet-ка ель Cat. 5E

• Комплект для монтажа

• Консольный ка ель

• Заземляющий провод

Если что-ли о отсутствует или есть повреждения, о ратитесь к Вашему поставщику.

Обзор устройства

Индикаторы

Индикатор Цвет Режим Описание

Power Красный /

зеленый

Горит около 5

секунд (красный)

Подключение питания.

Горит постоянно

(красный)

Оши ка устройства / перезагрузка устройства.

Горит постоянно

(зеленый)

Питание подключено, устройство готово к ра оте.

Не горит Питание выключено.

LAN (PoE) Зеленый Горит постоянно К порту LAN подключено сетевое устройство

(коммутатор/маршрутизатор/ПК).

Мигает Передача/прием данных через порт LAN.

Не горит Оши ка подключения / нет подключенных устройств.

5 GHz Зеленый Горит постоянно Беспроводная сеть 5 ГГц включена.

Зеленый Мигает Передача/прием данных в диапазоне 5 ГГц.

Зеленый Не горит Беспроводная сеть отключена / выполняется загрузка

устройства.

2.4 GHz Зеленый Горит постоянно Беспроводная сеть 2,4 ГГц включена.

Мигает Передача/прием данных в диапазоне 2,4 ГГц.

Не горит Беспроводная сеть отключена / выполняется загрузка

устройства.

Подключение питания

Заземление

Заземлите точку доступа при помощи входящего в комплект поставки заземляющего провода.

Питание точки доступа

Питание DWL-6720AP осуществляется по технологии PoE (802.3af) одним из приведенных ниже

спосо ов:
