Curtis LCD3213 Manual de usuario

NTSC/ATSC HD LCD TV

32

LCD3213

1

2

Caution

Safety Information

3

3

4

5

Unit and Accessory

Product Feature

Getting Started-Front View

Getting Started-Rear View

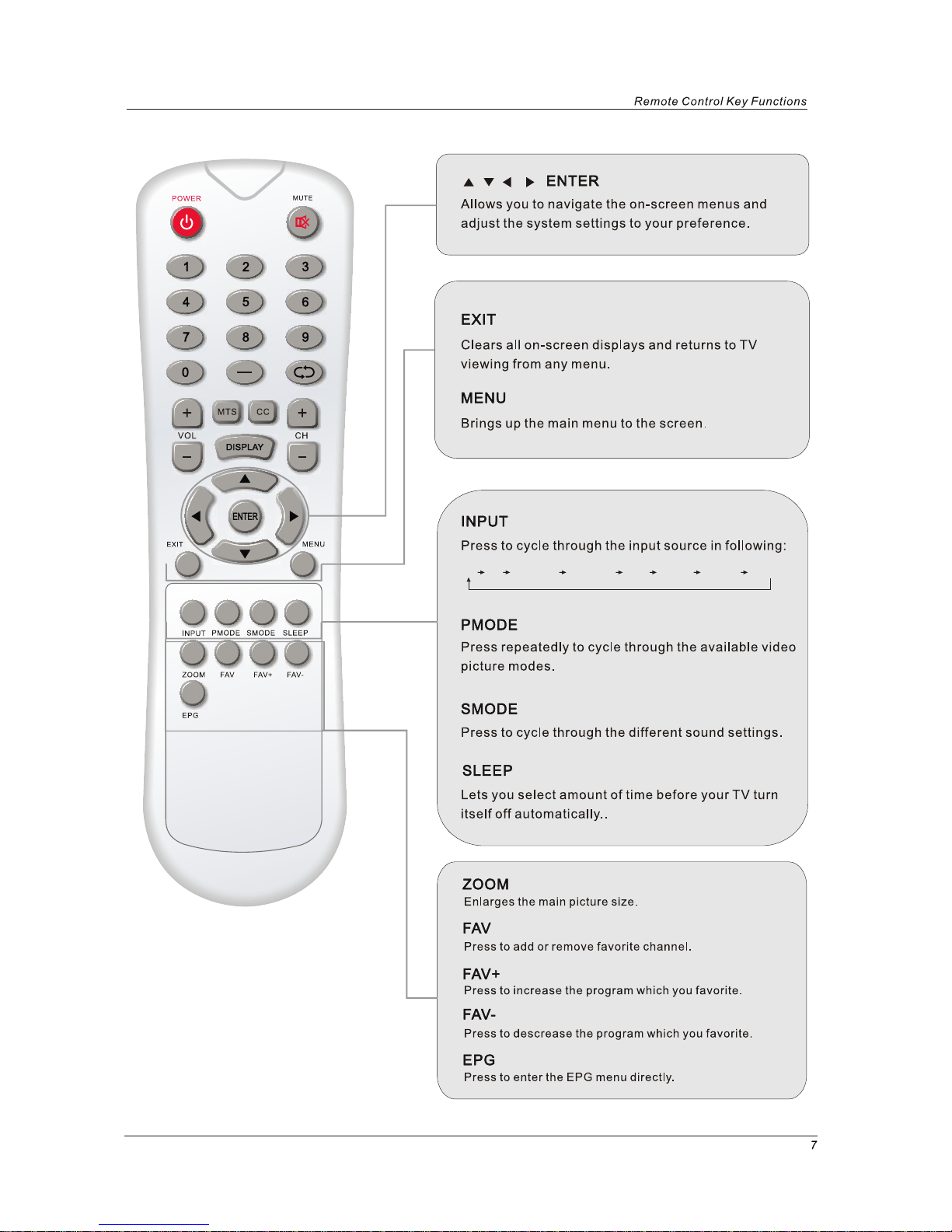

6-7 Remote Control Key Functions

8-10

10

10-11

11-12

13-15

15-16

16

16

Baisc operation

Picture menu options

Audio menu options

Setup menu options

Feature menu options

VGA menu options

YPbPr menu options

HDMI and S-Video menu options

19

20

Simple Troubleshooting

Technical Specification

Caution

Remote

control

Menu

operation

Troubleshooting

Specification

TV

information

caution

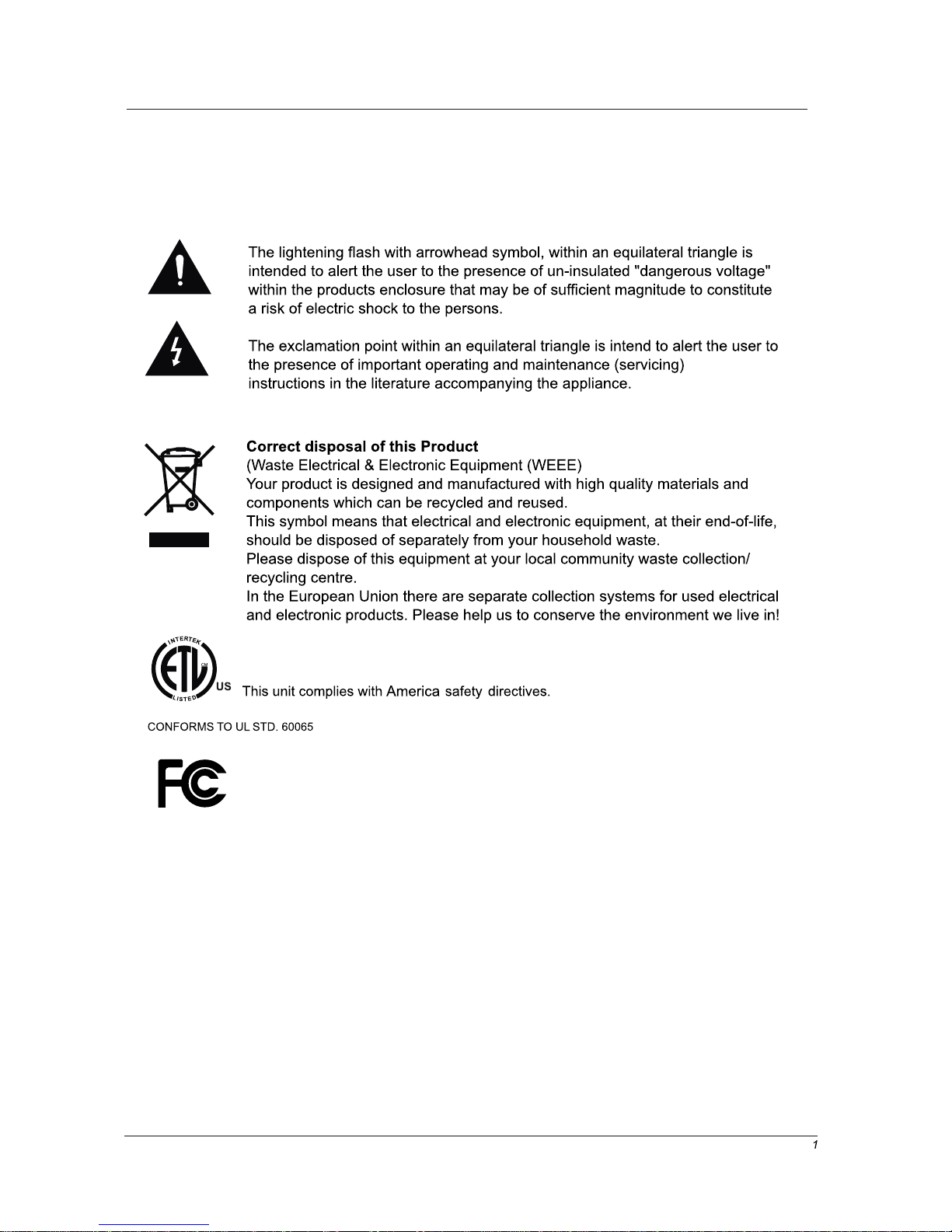

Caution

This unit complies with FCC directive.

3124140

Safety Information

Unit and Accessory and Product Feature

- Input: YPbPr1, YPbPr2, VGA, HDMI1, HDMI2, Video, S-Video, RF

- Audio input: Audio R/L, PC Audio, YPbPr Audio R/L

- Support TV mode: NTSC/ATSC

- Auto-shutting down

- Program exchange and edit

- Speaker output 2x6W

- Power(AC 100-240V 50/60Hz)

Getting Started

Getting Started

Indicator on(Blue ) Standby mode

Indicator on(Green ) Power on mode

CH

VOL

1

1

2

2

5

Getting Started

1. AC POWER IN: Connect to an earth 100-240V, 50/60Hz AC outlet with the Power Cable.

2. SWITCH: Turn on/off the AC power.

3. YPbPr1 L/R in: Connect them to the audio output terminal of DVD(with YPbPr1).

4. YPbPr2 L/R in: Connect them to the audio output terminal of DVD(with YPbPr2).

5. VIDEO/S-VIDEO L/R in: Connect them to audio output terminal of DVD(with VIDEO/S-VIDEO).

6. YPbPr1: Connect them to the video output terminal of DVD.

7. YPbPr2: Connect them to the video output terminal of DVD.

8. PC AUDIO IN: Connect it to the audio output terminal of PC.

9. VGA: For PC display. Connect it to the D-Sub 15 pins analog output connector of the PC.

10.HDMI1: Connect it to the HDMI of DVD or other equipment.

11.HDMI2: Connect it to the HDMI of DVD or other equipment.

12.VIDEO: Connect it to video output terminal of DVD.

13.S-VIDEO: Connect it to S-Video output terminal of DVD.

14.RF: Connect antenna or cable 75 Ohm coaxial to receive TV signal.

YPbPr1 YPbPr2

L in L in L in Y Pb Pr 1 VIDEO

AC POWER IN SWITCH R in R in

PC

AUDIO

IN VGA HDMI1 HDMI2 S-VIDEO RFY Pb Pr 2R in

VIDEO

S-VIDEO

1234567891011121314

RF AV YPBPR1 YPBPR2 VGA HDMI1 HDMI2 S-VIDEO

MENU

SETUP

MENU

ENTER MENU
