Crown Boiler BIMINI BWC150 Manual de usuario

BWC Series



 

INSTALLATION INSTRUCTIONS





BWC150

BWC225

: Improper installation, adjustment, alteration,

service or maintenance can cause property damage, injury,

or loss of life. For assistance or additional information, con-







DESIGNED TO LEAD

Manufacturer of Hydronic Heating Products

P.O. Box 14818 3633 I. Street

Philadelphia, PA 19134

www.crownboiler.com



I. Product Description 2

        

III. Before Installing 3

      

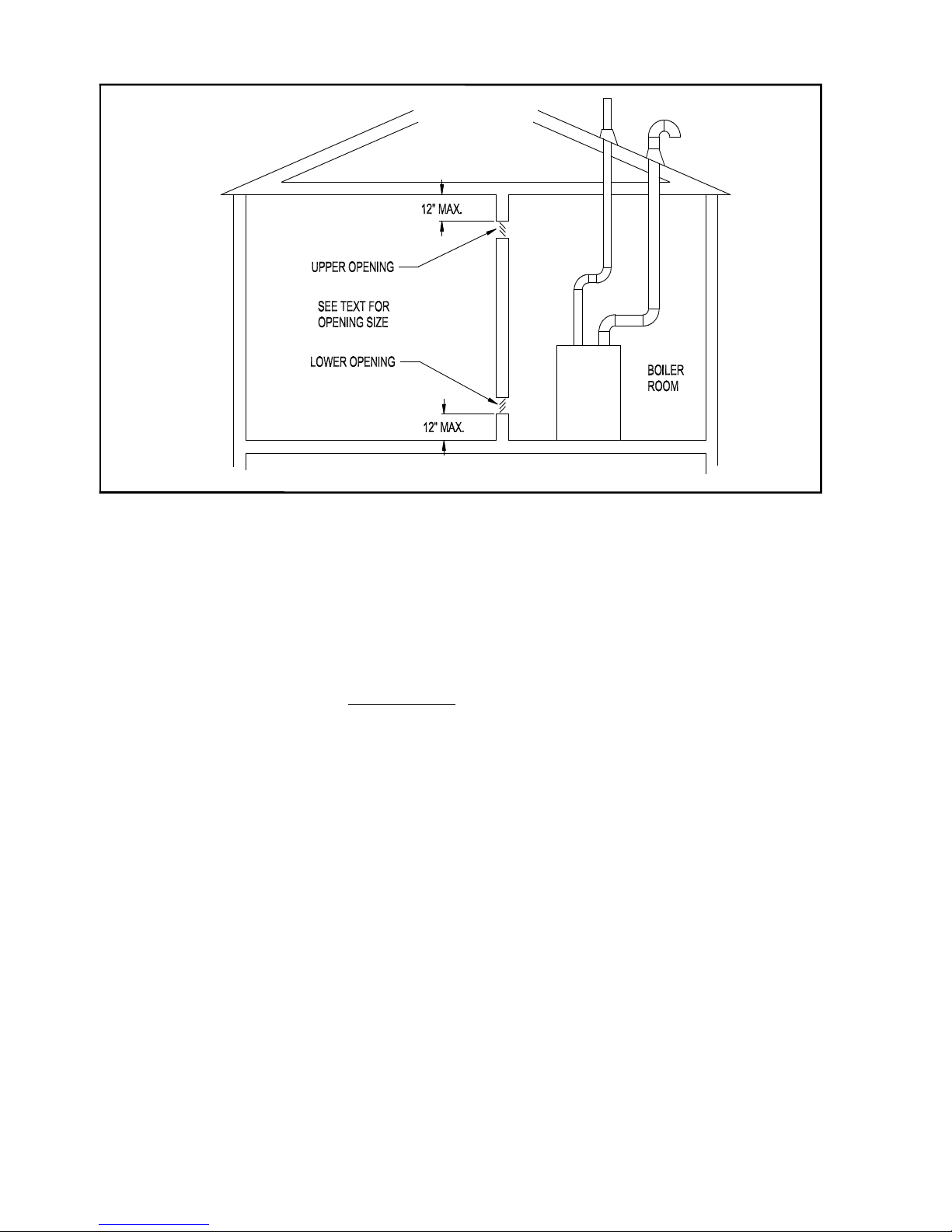

V. Air For Ventilation 5

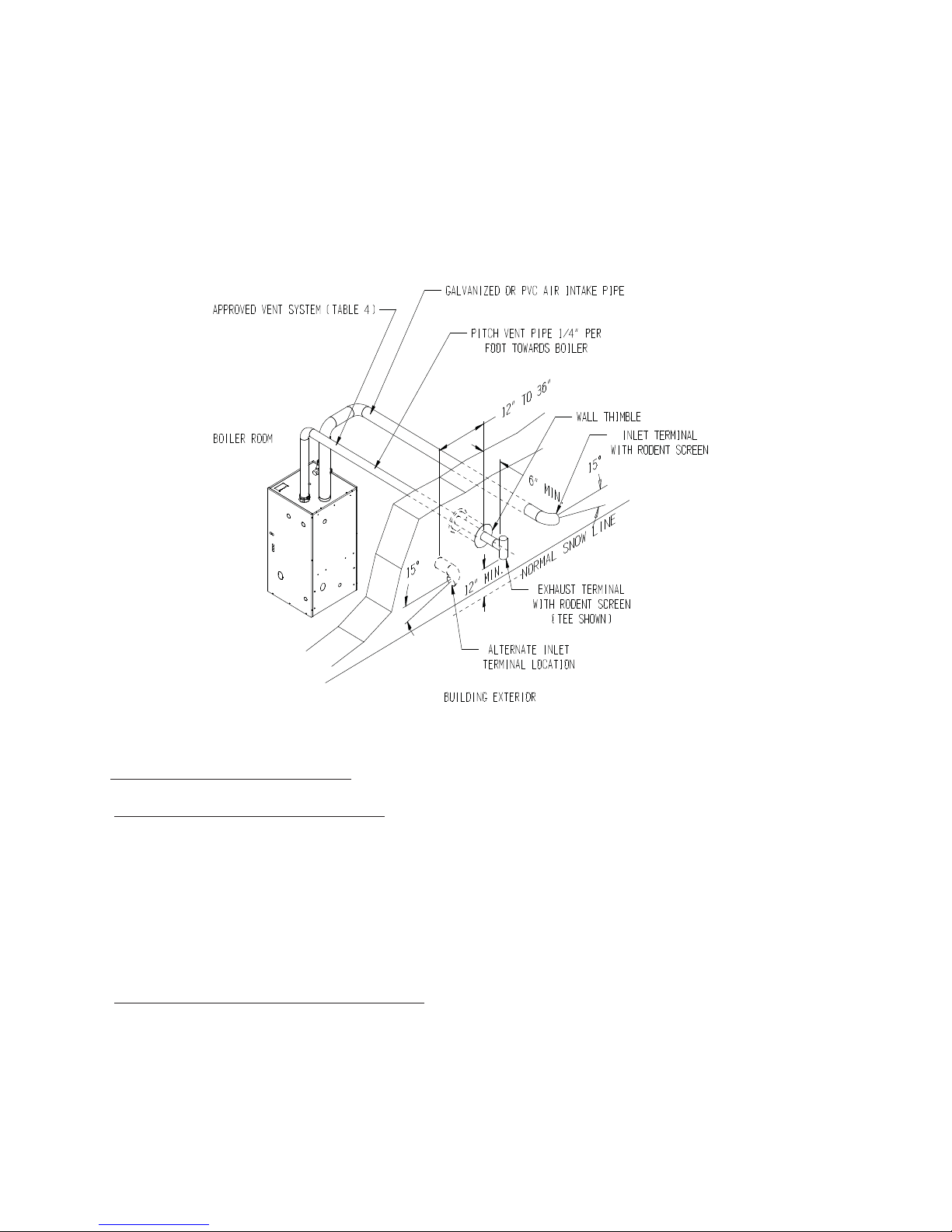

VI. Venting 7

Vent System Design 7

 

    

VII. Gas Piping 23

       

 

    

 

Piping For Special Situations 32

    

      

         

     

       

XIV. Parts 55

     





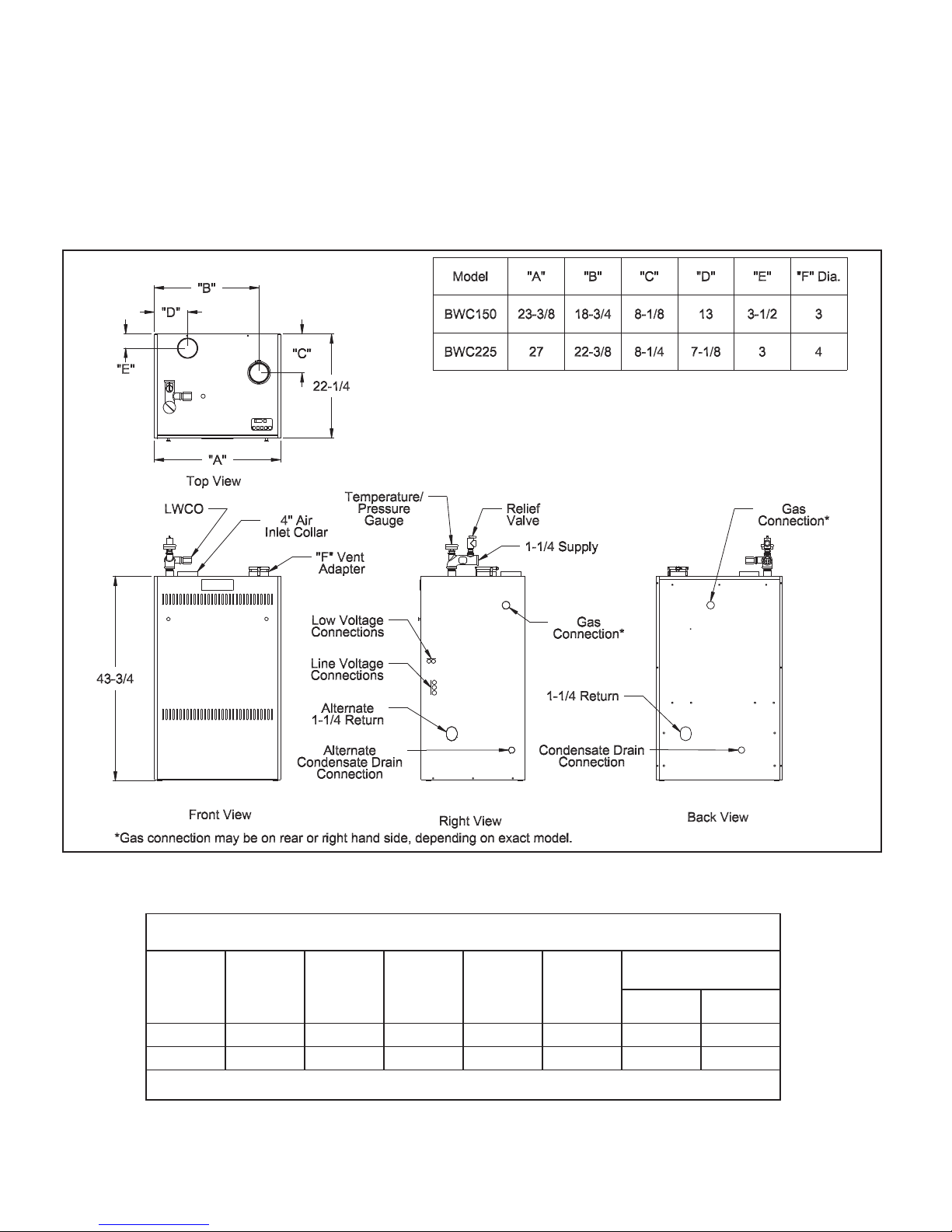

I Product Description

-

-

-









MODEL* 

SECTIONS

MAXIMUM

INPUT



MINIMUM

INPUT





HEATING

CAPACITY



AHRI NET

RATING



VENT COLLAR



INLET EXHAUST

 3     4 3

BWC225 4     4 4







 



  

 National Fuel Gas Code

 

  Standard for

Controls and Safety Devices for Automatically Fired Boilers 

 



-



 



 

 

I=B=R -



 

 





 



 

 



 



 -





 

 

 

 

















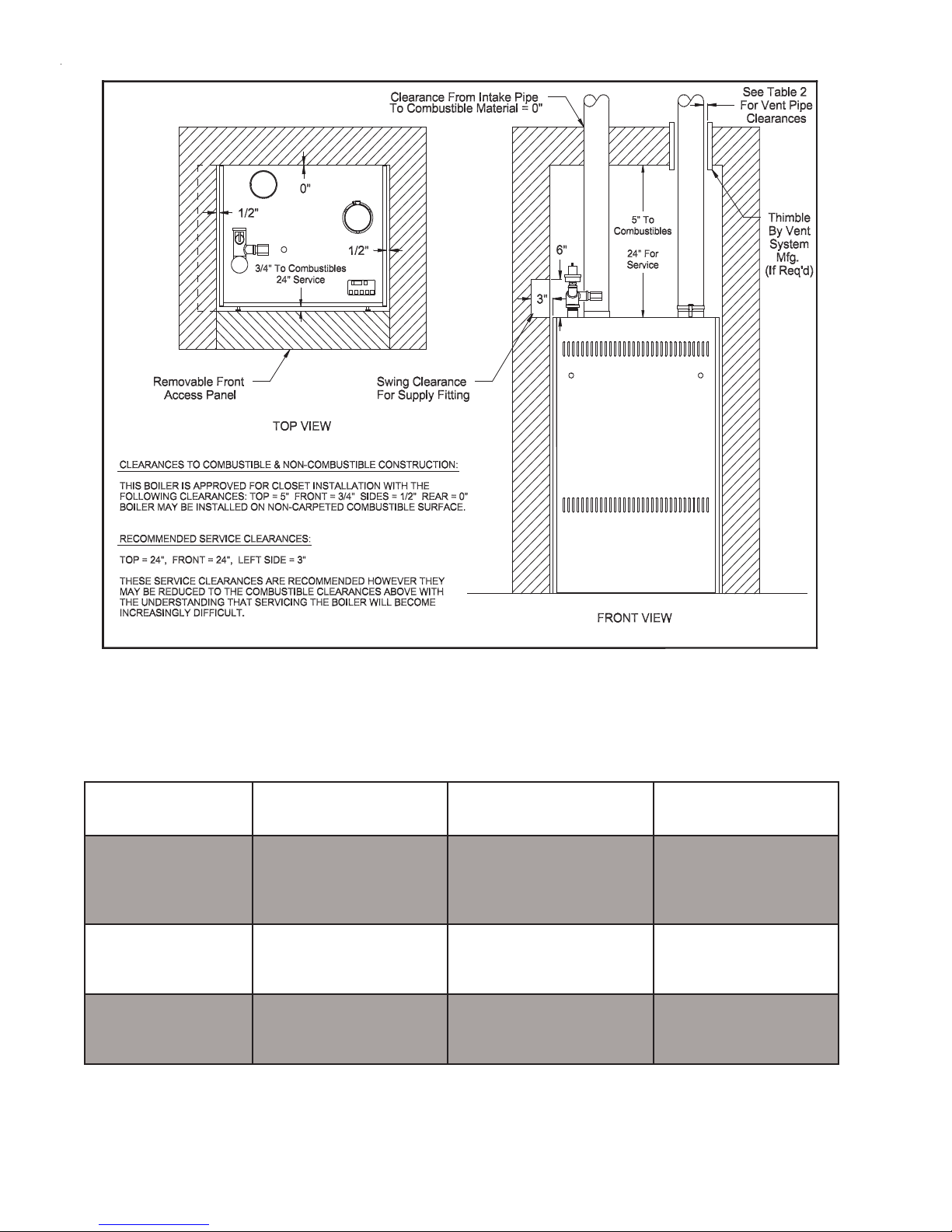

 PIPE DIRECTION ENCLOSURE

MINIMUM CLEARANCE

TO COMBUSTIBLE

MATERIAL









VERTICAL OR





COMBUSTIBLE MATERIAL ON A















  









  





-







National Fuel Gas Code



 

 

 









 



Example:

A BWC225 and a water heater are to be installed in a room measuring 6ft – 3 in x 7ft with an 8 ft ceiling. The

water heater has an input of 30000 BTU/hr:

Total input in thousands of BTU/hr = (225000 BTU/hr + 30000 BTU/hr) / 1000 = 255 MBTU/hr

Volume of room = 6.25 ft x 7 ft x 8 ft = 350 ft3









 



 

National Fuel Gas Code



WARNING

 









 

-



 







VI Venting

WARNING

































 

 

 







 

















Example:

A 3” vent system is planned for a horizontally vented BWC150 which has the following components:

2 ft vertical pipe

1 90 elbow

5 ft horizontal pipe

1 90 elbow

3 ft horizontal pipe

1 45 elbow

4 ft horizontal pipe

1 termination elbow















 









 







 



The Vent Option #1 column in Table 6.2a describes a horizontal direct vent system using 3” vent pipe. From this



are not considered. From Table 6.6, the equivalent length of the 3” 45 elbow is 4ft and the equivalent length of the

3” 90 degree elbow is 5.5ft. The maximum allowable run of straight pipe on this system is therefore:

55ft – 4 ft – 5.5ft = 40ft

Since the planned installation has only 14 ft of straight pipe, the planned vent length is acceptable


